 Levier de PDF bloqué

Aller en bas
AuteurMessage
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMer 30 Déc 2020, 21:31

Salut les amis

Mon levier de pdf est bloqué. Plus possible d'enclencher la pdf.
Ca fait un petit temps qu'il se bloquait parfois.
Cette fois, plus possible de l'enclencher.

Ca ressemble fort à une ressort ou une bille qui cale. Où se passe le verrouillage de la position?

Quelqu'un a déja connu ce problème?
Une idée?

Merci

Bonne soirée
Revenir en haut Aller en bas
carl62



Modéle de votre(vos) mogs : 421-140
Localisation : Saint-Omer (62500)
Pays : france
Nombre de messages : 57
Age : 72
Emploi/loisirs : Retraité
Prénom : Charles
Année : 1977
Date d'inscription : 05/03/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeJeu 31 Déc 2020, 08:56

J'ai regardé sur les schémas mais je ne trouve pas. C'est sûrement une cage à ressort situé sous le pignon mobile comme sous les pignons de la boîte de vitesse.
Revenir en haut Aller en bas
carl62



Modéle de votre(vos) mogs : 421-140
Localisation : Saint-Omer (62500)
Pays : france
Nombre de messages : 57
Age : 72
Emploi/loisirs : Retraité
Prénom : Charles
Année : 1977
Date d'inscription : 05/03/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeJeu 31 Déc 2020, 09:22

J'ai trouvé un schéma pour boite de 421, il y a une bille et un ressort dans la commande du levier N°165 et 168 sur le schéma, c'est peu être le blocage. Pas de cage à ressort sous les pignons.

http://mb-teilekatalog.info/view_SubGroupAction.php?lang=F&mode=BM&class=6&aggtyp=FG&catalog=183&model=421140&group=26&sanum=35267&sanum=35303&sanum=35334&sanum=35337&sanum=35448&stroke=01&sasubgrp=001
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeJeu 31 Déc 2020, 10:10

Merci

Pas la même boite.

Il serait ou ce ressort?

Bonne journée
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 09:32

Personne a une boite synchro de 411 ouverte pour me dire ou se situe le verrou de la fourchette de la PDF?

Le levier n'est pas bloqué. Je l'ai démonté.

J'ai pas envie de tout démonter pour rien. Levier de PDF bloqué 334460

Levier de PDF bloqué 63835

Bonne journée
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6142
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 11:17

Bonjour

là ils en parlent de la fourchette de pdf

http://www.unimog-mania.com/t7214-modif-boite-24-en-2x4

bonne recherche
Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 11:32

Nickel. C'est clair. Je vais devoir démonter le couvercle, mais peut être pas la grille de sélection qui semble être pénible à remettre.

Il faut que je fasse de la place pour le rentrer au chaud dans l'atelier.

Merci pour l'information fred
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2073
Age : 57
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 18:30

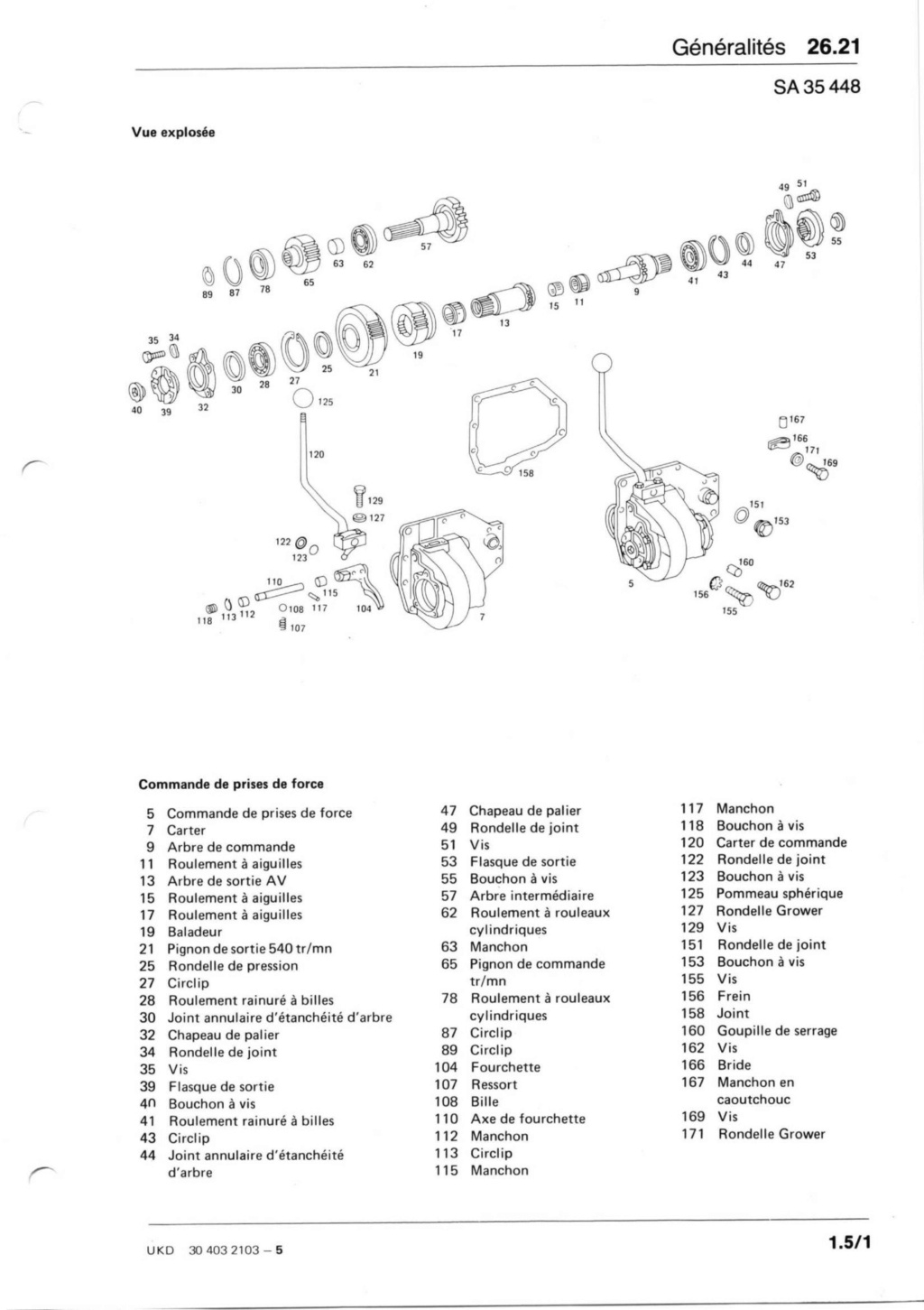

Levier de PDF bloqué Unimog43

Levier de PDF bloqué Unimog44

pour moi la seule fourchette est dans le boitier pdf
le pignon d'entrée  de la pdf tourne tout le temps avec la boite de vitesse
c'est le levier de pdf qui choisit que faire tourner avant ou arrière en actionnant le baladeur
on le voit sur le second schéma
Revenir en haut Aller en bas
badinguet



Modéle de votre(vos) mogs : unimog 421bt de 1975
unimog 416 btl de 1974
Localisation : GIRONDE,
Pays : france
Nombre de messages : 938
Age : 36
Emploi/loisirs : batiment
Prénom : Alexandre
Année : 1975
1974
Date d'inscription : 10/02/2017

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 19:23

Salut, je suis plus d'accord avec zombinis, le soucis doit etre plus sur le boitier de PDF...
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeSam 02 Jan 2021, 22:28

C'est le boitier de 421 celui là.

Sur celui du 411, il n'y a aucun enclenchement (malheureusement)
Revenir en haut Aller en bas
MogJY

MogJY

Modéle de votre(vos) mogs : 411-119
Localisation : Marche-en-Famenne
Pays : belgique
Nombre de messages : 32
Emploi/loisirs : Gestion forêt et environnement
Année : septembre 1966
Date d'inscription : 03/10/2018

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeDim 03 Jan 2021, 19:47

sebastien.janlin a écrit:
Personne a une boite synchro de 411 ouverte pour me dire ou se situe le verrou de la fourchette de la PDF?

Le levier n'est pas bloqué. Je l'ai démonté.

J'ai pas envie de tout démonter pour rien. Levier de PDF bloqué 334460

Levier de PDF bloqué 63835

Bonne journée

Bonsoir Sébastien,
Si tu veux, j'ai une boîte de 411 ouverte chez moi (il va falloir la dégager un peu) et tu peux passer la voir ou je t'envoie des photos.
Comme tu préfères.
Jean-Yves,
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeDim 03 Jan 2021, 20:22

MogJY a écrit:
sebastien.janlin a écrit:
Personne a une boite synchro de 411 ouverte pour me dire ou se situe le verrou de la fourchette de la PDF?

Le levier n'est pas bloqué. Je l'ai démonté.

J'ai pas envie de tout démonter pour rien. Levier de PDF bloqué 334460

Levier de PDF bloqué 63835

Bonne journée

Bonsoir Sébastien,
Si tu veux, j'ai une boîte de 411 ouverte chez moi (il va falloir la dégager un peu) et tu peux passer la voir ou je t'envoie des photos.
Comme tu préfères.
Jean-Yves,

Merci

Je vais rentrer l'Unimog au chaud. En fonction des résulats, je reviendrai vers toi.

Le couvercle supérieur est enlevé?

Levier de PDF bloqué 63835
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1126
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeDim 03 Jan 2021, 23:10

voilà des photos quue j'ai fait quand j'ai monté la PDF latérale et des photos de la boite si ça peux t'aider

Levier de PDF bloqué Hpim0030

Levier de PDF bloqué Hpim0029

Levier de PDF bloqué Hpim0031

Levier de PDF bloqué Hpim0032

Levier de PDF bloqué Hpim0110

Levier de PDF bloqué Hpim0111

Levier de PDF bloqué Hpim0112

Levier de PDF bloqué Hpim0113

Levier de PDF bloqué Hpim0114
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMar 05 Jan 2021, 07:18

Merci

Le soucis est certainement dans le couvercle.
Il faudra que j'opère Levier de PDF bloqué 334460

... car un Unimog sans pdf, c'est comme un couteau Suisse avec une lame en moins lol!

Levier de PDF bloqué 63835
Revenir en haut Aller en bas
badinguet



Modéle de votre(vos) mogs : unimog 421bt de 1975
unimog 416 btl de 1974
Localisation : GIRONDE,
Pays : france
Nombre de messages : 938
Age : 36
Emploi/loisirs : batiment
Prénom : Alexandre
Année : 1975
1974
Date d'inscription : 10/02/2017

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMar 05 Jan 2021, 22:12

Le couvercle de grille de vitesses? scratch
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMer 06 Jan 2021, 06:47

badinguet a écrit:
Le couvercle de grille de vitesses? scratch
????
Revenir en haut Aller en bas
michel68

michel68

Modéle de votre(vos) mogs : 411 112
Localisation : Niedermorschwihr (68230)
Pays : france
Nombre de messages : 192
Age : 54
Emploi/loisirs : technicien bureau d'études
Prénom : Michel
Année : 1961
Date d'inscription : 11/06/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMar 12 Jan 2021, 19:53

Le mog est resté à l'arrêt pendant une période longue ?
j'ai eu un soucis similaire et j'ai tout démonté , une vraie galère .

tu peux peut-être balancer du dégrippant par le petit bouchon fileté qui se trouve sur le couvercle .
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2924
Age : 42
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMar 12 Jan 2021, 21:57

michel68 a écrit:
Le mog est resté à l'arrêt pendant une période longue ?
j'ai eu un soucis similaire et j'ai tout démonté , une vraie galère .

tu peux peut-être balancer du dégrippant par le petit bouchon fileté qui se trouve sur le couvercle .


Il n'est pas particulièrement resté longtemps à l'arrêt.
Mais je pense qu'il y a de la rouille la dessous.

Le problème est apparu doucement ... jusqu'au moment ou ... c'est bloqué

Il faut que je le rentre pour l'opérer. Mais il va peut être retourner au bois.

Merci. Je vais tenter le coup.
On peut l'enlever la vis? Il n'y a rien qui tombe?

Bonne soirée
Revenir en haut Aller en bas
michel68

michel68

Modéle de votre(vos) mogs : 411 112
Localisation : Niedermorschwihr (68230)
Pays : france
Nombre de messages : 192
Age : 54
Emploi/loisirs : technicien bureau d'études
Prénom : Michel
Année : 1961
Date d'inscription : 11/06/2009

Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitimeMer 13 Jan 2021, 12:00

non, c'est juste une vis on la vois à droite

Levier de PDF bloqué Couver10
Revenir en haut Aller en bas
Contenu sponsorisé




Levier de PDF bloqué Empty
MessageSujet: Re: Levier de PDF bloqué   Levier de PDF bloqué Icon_minitime

Revenir en haut Aller en bas

Levier de PDF bloqué
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: mécanique-
Sauter vers:
