 restauration 421B

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeDim 13 Sep 2020, 21:38

Merci pour le doc zombinis d'après celle-ci l'épaisseur des disques serait de 8.5mm.
Il le note bien pour le disque d'avancement mais pas pour le disque de PDF.

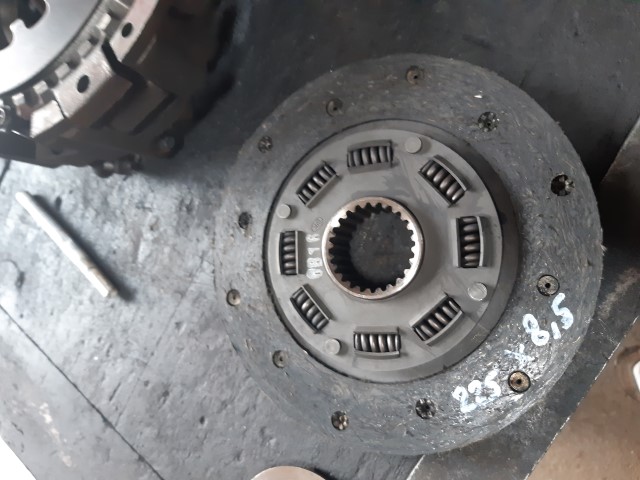

J'avais un doute car mon disque de PDF fait 8.5mm donc il serait comme neuf

restauration 421B - Page 3 20200823

Par contre celui d'avancement fait 8.2 donc à remplacer en plus un des ressort est cassé

restauration 421B - Page 3 20200824

J'ai rectifier le volant moteur de 0.4 mm donc je suis dans le respect des recommandations et je pense qu'il faut que je rectifie le plateau d'appui de la même cote comme pour un embrayage simple disque? (Enfin comme dans le temps maintenant on change tout).
Je vais donc commander le disque d'avancement.

La pièce d'appui de la butée est marquée mais devrait faire l'affaire

restauration 421B - Page 3 20200822

Sinon ce week-end j'ai rempli les ponts les réducteurs et la boite il faut compter 12.5 litres d'huile environ pour info.
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeJeu 01 Oct 2020, 20:42

Aujourd'hui perception du disque d'embrayage et des silentblocs moteur.

restauration 421B - Page 3 20201011

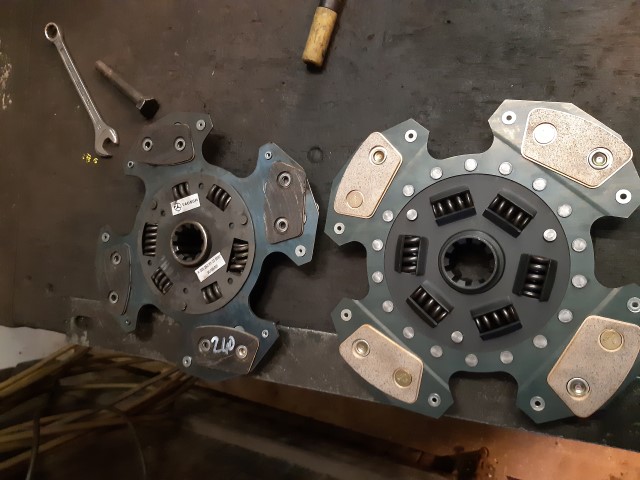

Pour info le neuf fait 9.6mm d'épaisseur à comparer au 8.3 de celui d'origine.

restauration 421B - Page 3 20201010

La facture pour la référence, ce n'est pas la même marque que le mien mais tout est Ok il fait bien 240 mm et 10 cannelures c'est le même que celui de julien 25

restauration 421B - Page 3 20201012
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 20:33

ça avance tranquillou:

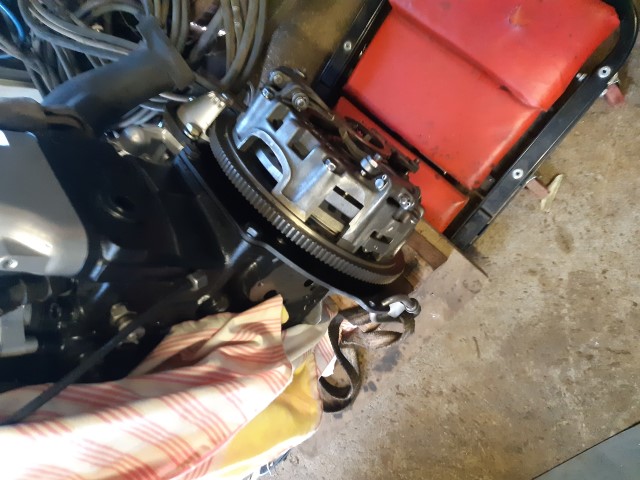

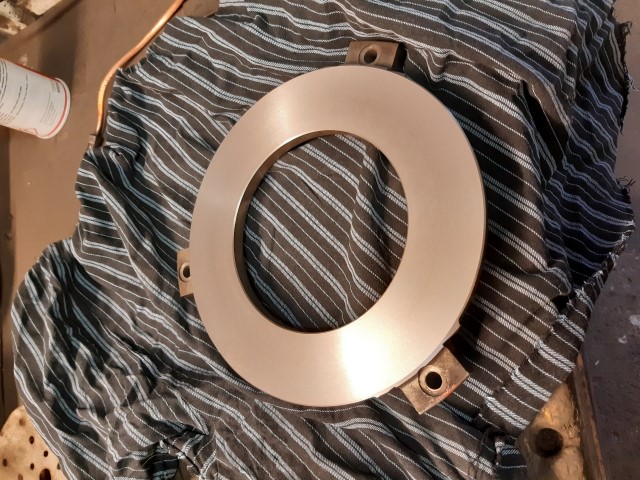

rectification du contre plateau et montage de l'embrayage

restauration 421B - Page 3 20201013

restauration 421B - Page 3 20201015

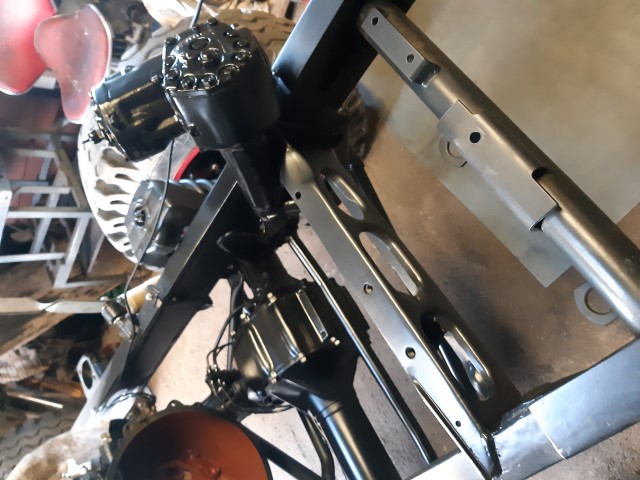

mise en peinture de la cloche et une couche d'epoxy sur le châssis

restauration 421B - Page 3 20201019


restauration 421B - Page 3 20201016

changement des silentblocs des supports moteur

restauration 421B - Page 3 20201014

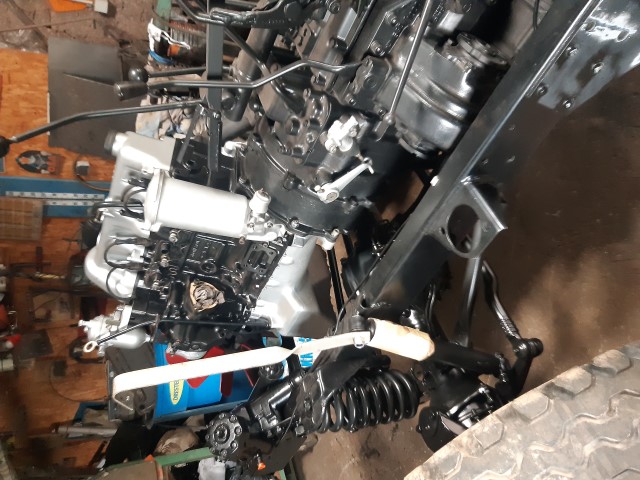

et repose du moteur

restauration 421B - Page 3 20201018
Revenir en haut Aller en bas
dimur



Modéle de votre(vos) mogs : 411, colorale 4x4, toy HZJ75
Localisation : pyrénées orientales
Pays : france
Nombre de messages : 1110
Prénom : guillaume
Date d'inscription : 12/11/2010

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 21:16

C’est bôôô !!!! cheers Chouette boulot, on ne s’en lasse pas.
Guillaume.
Revenir en haut Aller en bas
eric88

eric88

Modéle de votre(vos) mogs : 421140, année 1977
Localisation : VECOUX
Pays : france
Nombre de messages : 1032
Age : 58
Emploi/loisirs : gerant d'une chaudronnerie
Prénom : ERIC
Année : 1977
Date d'inscription : 29/08/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 21:23

Super boulot, restauration 421B - Page 3 879833 Gérard,

c'est du grand art, il va être tout neuf .


Bon restauration 421B - Page 3 251561 et restauration 421B - Page 3 24510 , toujours top de suivre tes rénos

Bonne continuation.

restauration 421B - Page 3 471637
Eric
Revenir en haut Aller en bas
En ligne
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6229
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 21:31

Shocked
ce boulot nickel ! Super

à+
Revenir en haut Aller en bas
badinguet



Modéle de votre(vos) mogs : unimog 421bt de 1975
unimog 416 btl de 1974
Localisation : GIRONDE,
Pays : france
Nombre de messages : 962
Age : 36
Emploi/loisirs : batiment
Prénom : Alexandre
Année : 1975
1974
Date d'inscription : 10/02/2017

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 21:53

Sorti d'usine !! Laughing
Revenir en haut Aller en bas
babali80

babali80

Modéle de votre(vos) mogs : 416
Localisation : Somme
Pays : france
Nombre de messages : 2055
Age : 43
Emploi/loisirs : Bureau d'étude robinetterie
Prénom : Olivier
Date d'inscription : 12/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeLun 26 Oct 2020, 22:34

ça brille !
plus beau que sorti d'usine : je ne suis pas certain que la châssis était traité en peinture epoxy
Revenir en haut Aller en bas
jeanluc47

jeanluc47

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 5455
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMar 27 Oct 2020, 06:14

superbe restau, comme toujours Wink
Revenir en haut Aller en bas
pom30

pom30

Modéle de votre(vos) mogs : 406
Localisation : Gard
Pays : france
Nombre de messages : 184
Age : 46
Emploi/loisirs : Je change les voies ferrées
Prénom : Stéphan
Année : 1964
Date d'inscription : 26/07/2020

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMar 27 Oct 2020, 06:47

Alors là, je suis épaté : le résultat va être vraiment très chouette. I love you
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2982
Age : 43
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMar 27 Oct 2020, 08:09

dimur a écrit:
C’est bôôô !!!! cheers  Chouette boulot, on ne s’en lasse pas.
Guillaume.

+1

restauration 421B - Page 3 418929 restauration 421B - Page 3 533477 Impressionnant, quel travail de fou.
Plus beau que neuf
Revenir en haut Aller en bas
ben

ben

Modéle de votre(vos) mogs : 401 101
Localisation : Chimay
Pays : belgique
Nombre de messages : 1670
Age : 51
Prénom : Benoit
Année : 1956
Date d'inscription : 29/09/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 28 Oct 2020, 19:15

sebastien.janlin a écrit:
dimur a écrit:
C’est bôôô !!!! cheers  Chouette boulot, on ne s’en lasse pas.
Guillaume.

+1

restauration 421B - Page 3 418929 restauration 421B - Page 3 533477 Impressionnant, quel travail de fou.
Plus beau que neuf


+1000, c'est Gérard cheers  , c'est le nôtre Basketball

Y en a pas deux comme ça. restauration 421B - Page 3 532976
Revenir en haut Aller en bas
chenapan52

chenapan52

Modéle de votre(vos) mogs : Mb trac 1500
Unimog 417
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 2329
Age : 38
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Date d'inscription : 03/02/2013

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 28 Oct 2020, 19:54

restauration 421B - Page 3 456779 restauration 421B - Page 3 532976
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 28 Oct 2020, 21:11

Merci à tous ça motive.
L’arbre de transmissions de PDF avant étant vraiment triste j’ai adapté un de 411 que j’avais en réserve.
Les croisillons ont été changés mais j’ai du adapté le flasque coté boîtier PDF le dégagement conique et le diamètre de l’évidement pour que le flasque puisse appuyer sur le flasque du boîtier de PDF sans toucher le boulon de fixation du flasque doivent être retouchés.
Donc fabrication d’un support pour pouvoir tenir le flasque dans le mandrin du tour et après quelques copeaux c’est réglé.
restauration 421B - Page 3 20201021

restauration 421B - Page 3 20201020

restauration 421B - Page 3 20201022

J’ai tourné aussi deux goujons pour pouvoir utilisé le porte filtre à gas-oil à cartouche plus moderne donc plus facile à remplacer du moteur de 407.

restauration 421B - Page 3 20201027
restauration 421B - Page 3 20201028

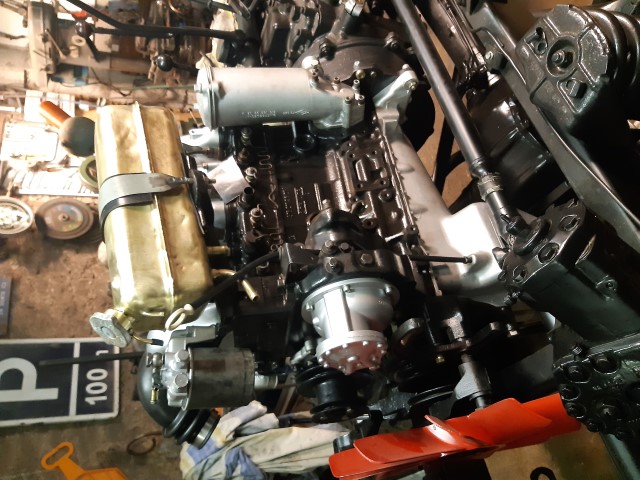

Avec la pompe à vide du 407 il m’était impossible de monter la pièce permettant de tendre la courroie de la pompe hydraulique.

restauration 421B - Page 3 20201023

Après réflexion je l’ai faite pivoter au lieu de la laisser verticale mais ça va être chaud pour brancher les tuyaux je verrai quand j’aurai remis la main sur la pompe que j’ai rangé je ne sais plus trop où.. lol!



restauration 421B - Page 3 20201025
Revenir en haut Aller en bas
l'apprenti

l'apprenti

Modéle de votre(vos) mogs : u1700
Localisation : st georges sur moulon
Pays : france
Nombre de messages : 213
Age : 59
Emploi/loisirs : couvreur
Prénom : Thierry
Année : 1981
Date d'inscription : 03/11/2019

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeJeu 29 Oct 2020, 07:20

effectivement,superbe boulot,mieux que neuf
Revenir en haut Aller en bas
a607



Modéle de votre(vos) mogs : 0
Localisation : 68000
Pays : france
Nombre de messages : 246
Date d'inscription : 16/04/2010

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeJeu 29 Oct 2020, 12:12

Ils ont forts ces Vosgiens Top Top
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2086
Age : 57
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeJeu 29 Oct 2020, 12:19

c'est du très beau travail, restauration 421B - Page 3 879833
le mien est à 10 000 lieux du quart de ton boulot de dingue.
restauration 421B - Page 3 532976
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 19:37

Histoire d’occuper la PDF avant j’ai installé le treuil

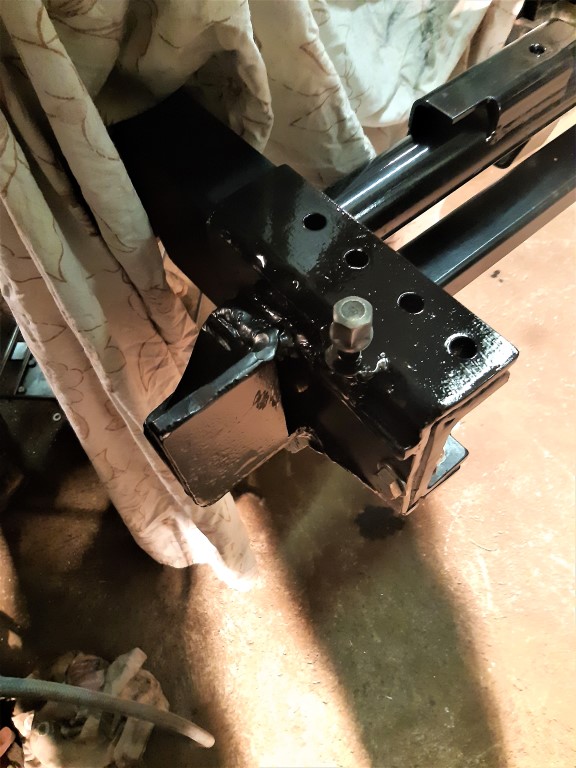

Voulant conserver le support de  la plaque SETRA en plus du treuil, celui-ci empêche la pose des attaches inférieures du treuil.

restauration 421B - Page 3 20201110

Celles-ci renforcent le maintien latéral du treuil je ne pense pas que ça aurait bougé en ne fixant les supérieures que par  3 boulons mais dans le doute j’ai modifié le support pour ajouter un quatrième boulon.

restauration 421B - Page 3 20201112

restauration 421B - Page 3 20201111

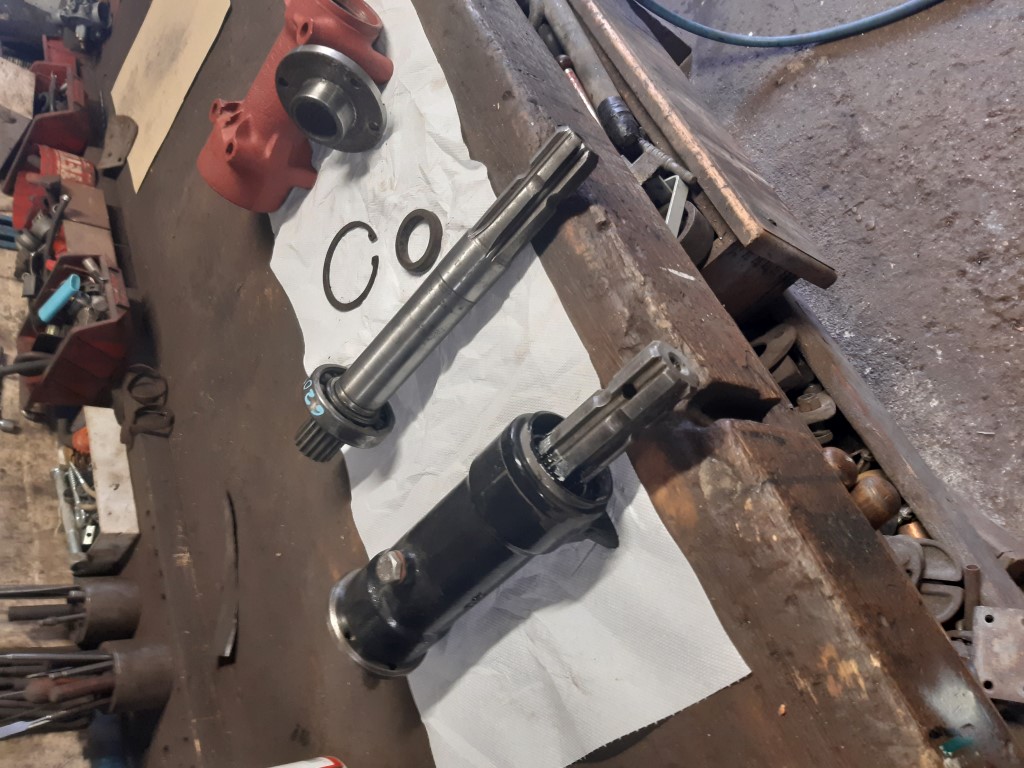

Le  treuil étant sans huile depuis que je l’avais révisé, j’ai fait le plein d’huile SAE 140 bien épaisse.

restauration 421B - Page 3 20201113


Ben le lendemain une tâche au sol Suspect donc re-démontage du treuil car ça suinte vers la poulie du frein (Pourtant j’avais changé tous les joints et comme c’est léger un treuil d’Unimog ça occupe pendant cette période de confinement Laughing ).
Pour info,au final l’huile arrive à passer au niveau des vis de fixation et de la poulie donc après un remontage avec de la pâte à joint de la poulie plus de fuite.

Je suis passé ensuite au montage de la PDF arrière celle d’origine est HS car la portée des rouleuax du roulement  est piquée (elle n’a pas du voir d’huile depuis belle lurette…).


restauration 421B - Page 3 20201114

Ayant une PDF de 411 rénovée d’avance j’ai décidé de l’adapter ;

restauration 421B - Page 3 20201115

Contrairement à l’arbre avant les flasque de l’arbre sont d’un diamètre plus gros sur l’arbre arrière.

J ‘ai donc du tourner et fraiser une pièce d’adaptation  à partir d’un pignon qui trainait dans mon bazar.

restauration 421B - Page 3 20201118

restauration 421B - Page 3 20201116

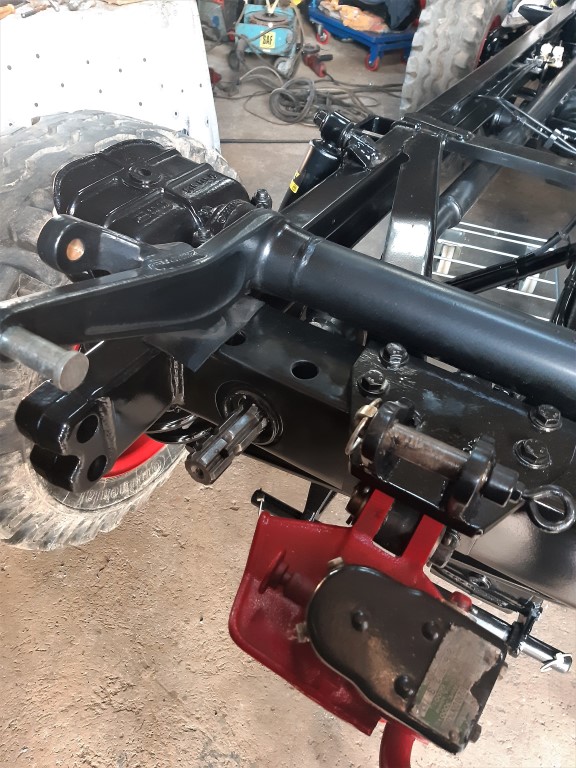

Une fois peinte remontage, ça c’est fait cheers

restauration 421B - Page 3 20201119

restauration 421B - Page 3 20201120
Revenir en haut Aller en bas
MisterMuggles

MisterMuggles

Modéle de votre(vos) mogs : 421 123
Localisation : AUBE
Pays : france
Nombre de messages : 738
Age : 41
Emploi/loisirs : Consultant QSE
Prénom : Olivier
Année : 1970
Date d'inscription : 17/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 19:57

Nan mais c'est pas possible de bosser comme cela restauration 421B - Page 3 418929
Je vais défaillir restauration 421B - Page 3 418929

Un grand bravo GDT, c'est juste magnifique restauration 421B - Page 3 63835
Revenir en haut Aller en bas
eric88

eric88

Modéle de votre(vos) mogs : 421140, année 1977
Localisation : VECOUX
Pays : france
Nombre de messages : 1032
Age : 58
Emploi/loisirs : gerant d'une chaudronnerie
Prénom : ERIC
Année : 1977
Date d'inscription : 29/08/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 21:05

restauration 421B - Page 3 879833 restauration 421B - Page 3 879833 restauration 421B - Page 3 879833 restauration 421B - Page 3 879833 restauration 421B - Page 3 879833

c'est trop beau restauration 421B - Page 3 529068732

Bon restauration 421B - Page 3 24510 et restauration 421B - Page 3 251561

restauration 421B - Page 3 471637

Eric
Revenir en haut Aller en bas
En ligne
sprinder83

sprinder83

Modéle de votre(vos) mogs : 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1255
Age : 70
Emploi/loisirs : retraité
Prénom : Henri
Année : 1966 / 1972
Date d'inscription : 10/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 21:19

Superbe travail en effet.

A droite sur le devant du moteur , c'est une pompe à vide ? A quoi sert elle ?
Revenir en haut Aller en bas
ph87



Modéle de votre(vos) mogs : aucun
Localisation : haute vienne
Pays : france
Nombre de messages : 119
Prénom : Phil
Date d'inscription : 13/10/2012

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 21:20

Du grand art ..il va etre plus neuf qu'a sa sortie
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1149
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 22:07

merci à vous, pour sprinder83 j'ai remonté un moteur de 407 comme sur les MB100 et la pompe à vide sur ce moteur permet d'arrêter le moteur entre autre en faisant l'aspiration d'une capsule à dépression sur la pompe.
Revenir en haut Aller en bas
sprinder83

sprinder83

Modéle de votre(vos) mogs : 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1255
Age : 70
Emploi/loisirs : retraité
Prénom : Henri
Année : 1966 / 1972
Date d'inscription : 10/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeMer 25 Nov 2020, 23:07

Compris.

Mais il va falloir installer le "Neiman" qui va bien .

Il n'y avait pas moyen de commander directement en lieu et place de la capsule, avec une tirette , dans l'esprit Unimog...?

Sans parler que ce type de pompe à vide a été à l'origine de quelques soucis moteur,
quand par malheur le roulement ou autre élément qui est à l'intérieur lache et que les morceaux partent dans le moulin.
Pour éviter, au tant que faire se peut , la dispersion des morceaux dans le moteur, il existe un joint dont la partie inférieure est agrandie vers le haut
de sorte à créer comme un godet .

Ca serait trop dommage, pour un aussi beau moteur dans un magnifique 421.
Revenir en haut Aller en bas
sprinder83

sprinder83

Modéle de votre(vos) mogs : 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1255
Age : 70
Emploi/loisirs : retraité
Prénom : Henri
Année : 1966 / 1972
Date d'inscription : 10/01/2009

restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitimeJeu 26 Nov 2020, 12:41

Sur le 421,moteur et pompe d'injection d'origine, l'accelérateur à main sert également à stopper le moteur.

Quand l'accelérateur à main (en parfait état, bien réglé et conforme à l'origine), en "position arrèt", l'injection est coupée ET MAINTENUE COUPEE.

Si en "position arrèt", une fois le moteur stoppé, la crémaillière de la pompe n'est pas maintenue en position " débit zero", le risque existe , qu'une vitesse engagée, le mog soit bousculé , et démarre .
Ca m est arrivé ,-avant que je remette l'accelérateur à main de mon 421 en état-,quand un tracto me chargeait depuis l arrière.

Avec le système d'arrêt moteur par dépression, la dépression est utilisée pour commander l'arrêt. Mais une fois le moteur à l'arrêt, la dépression n'est pas maintenue.
J'ai pu me rendre compte sur le Classe G, dont l'arrêt moteur est commandé par la clè de contact , et par un système à dépression couplé, que le fait de débrancher le tuyau de dépression au niveau de la capsule de la pompe à injection , n'empèche pas le démarrage du moteur mais supprime l'arrêt.

Elèments à prendre, éventuellement, en compte dans ton montage.



Revenir en haut Aller en bas
Contenu sponsorisé




restauration 421B - Page 3 Empty
MessageSujet: Re: restauration 421B   restauration 421B - Page 3 Icon_minitime

Revenir en haut Aller en bas

restauration 421B
Revenir en haut
Page 3 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES RESTAURATIONS :: Du premier jour à aujourd'hui, venez présenter votre restauration :: les restaurations d'unimog-
Sauter vers:
