MessageSujet: photo qui me rendrait bien service   photo qui me rendrait bien service Icon_minitimeVen 27 Juin 2014, 09:27

bonjour
serait il possible a l'un d'entre vous de me faire une(ou plusieurs) photos du bloque distributeur hydraulique sur un 421 svp?
Ce qui m’intéresse plus particulièrement, c'est de voir ou se branche l'arrivé de la pompe hydo, car j'ai l'impression qu'il me manque des pièces sur le mien pour finir cette partie de la rénovation
d'avance merci
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1993
Age : 55
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

photo qui me rendrait bien service Empty
MessageSujet: Re: photo qui me rendrait bien service   photo qui me rendrait bien service Icon_minitimeVen 27 Juin 2014, 12:35

et voila , une image toute fraîche

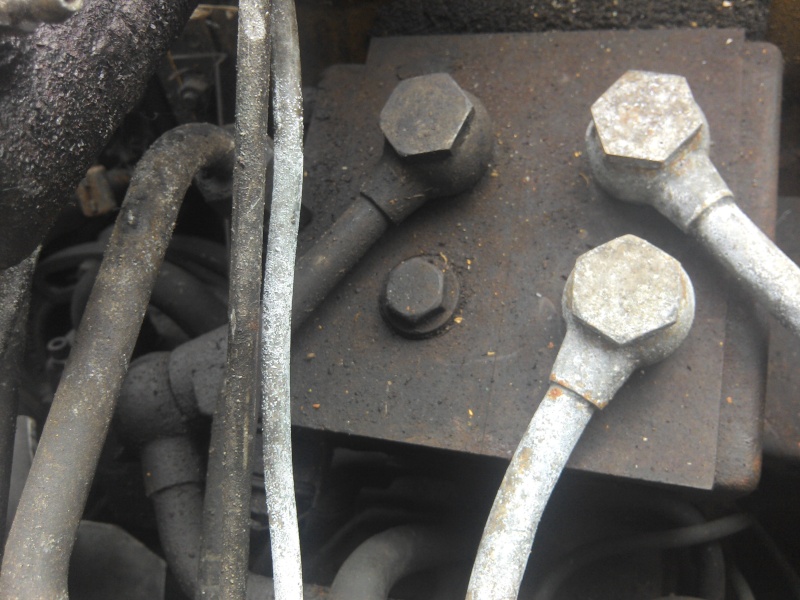

photo qui me rendrait bien service Img_2013
les 2 de droite vont vers le relevage arrière
celui de gauche tout seul est pour la benne
et sur le coté gauche du bloc hydraulique ,
l'arrivée en pression de la pompe est en haut
et la sortie vers le réservoir en bas avec son limiteur de pression

photo qui me rendrait bien service Bloc_h10
Revenir en haut Aller en bas
umog

umog

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 623
Age : 68
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

photo qui me rendrait bien service Empty
MessageSujet: Re: photo qui me rendrait bien service   photo qui me rendrait bien service Icon_minitimeVen 27 Juin 2014, 13:04

Bonjour Scoobidoo
Voici une photo du miens.

photo qui me rendrait bien service Bloc_d10

_ L'arrivée se trouve dessus en haut à l'extrème gauche
_ Le retour sur le coté gauche
_ Les deux départs de droite vont vers l'AR alimenter le vérin de relevage en double effet et le vérin de benne en simple effet en intervertissant les flexibles.
_ Les deux départs de gauche vont vers l'avant.
Après, tu fais ce que tu veux avec les départs gauche et droite AV AR c'est simplement les manettes sous le volant qui sont inversées.
Amicalement
Paul
Revenir en haut Aller en bas
scoobidoo

scoobidoo

Modéle de votre(vos) mogs : 421
Localisation : doubs
Pays : france
Nombre de messages : 132
Année : 1978
Date d'inscription : 30/01/2009

photo qui me rendrait bien service Empty
MessageSujet: Re: photo qui me rendrait bien service   photo qui me rendrait bien service Icon_minitimeVen 27 Juin 2014, 21:22

merci bien a vous 2, cela va bien simplifié ma compréhension des branchement.
Dans la bonne lignée du forum,rapide précis
merci encore
Revenir en haut Aller en bas
