 la prise de force a tito

Aller en bas
+4
sepele
fred
Denis
cyla80
8 participants
AuteurMessage
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 17:37

bonsoir tito etant a la recherche d'une prise de force j'ai donc modifié une pdf avant pour la rallonger en pdf arriére et j'ai pris quelques photos :
donc l 'ensemble en kit avant modif (j'avais tout demonté pour le sablage)


la prise de force a tito  Cimg1627

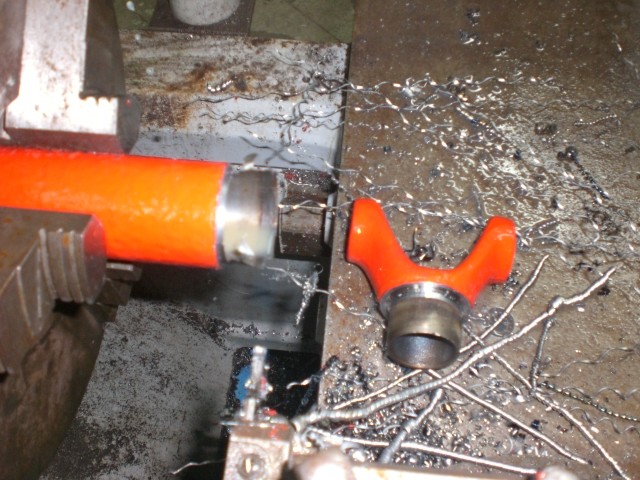

puis la découpe des soudures pour recuper les deux embouts

la prise de force a tito  Cimg1628

la prise de force a tito  Cimg1629

suvi par l'alésage du nouveau tube (tube hydraulique)

la prise de force a tito  Cimg1630

aprés il n'y a plus qu'a emboiter le tout a la presse et puis souder! (je rectifie les soudures au tour aprés pour eviter le desequilibre

la prise de force a tito  Cimg1631

aprés refroidissement je remonte les croisillons et le palier

la prise de force a tito  Cimg1632

et pour finir pour faire plaisir a tito je lui ai méme fabriqué le clollier de fixation

la prise de force a tito  Cimg1633

la prise de force a tito  Cimg1634

la prise de force a tito  Cimg1635


voila donc pour info la longeur du tube pour les long chassis (2120 mm d'empattement) et de 1285 mm (merci sepele pour l'info )
allez bonne soirée
et pour tito cela va bientot etre a toi de bosser pour remonter tout cela !!!!

Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 17:50

beau boulot ! mais la rectification des soudures au tour pour éviter le déséquilibre c'est peut-être du luxe ? à 540 t/mn, tu ne risques pas grand chose !
Revenir en haut Aller en bas
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 17:57

non je sais bien qu' il n'y a pas de risque mais c'est une habitude !!!
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7847
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 19:01

Bonjour

Joli , avec finition au top , voire superflue en effet , mais quand on aime le top!!

tube hydraulique ??

tu as les cotes ? ou la dénomination,j'en aurais une à modifier

merci

à+
Revenir en haut Aller en bas
En ligne
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 19:16

Beau boulot !!! Les croisillons ce sont des neufs ?
Revenir en haut Aller en bas
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 19:48

bonsoir pour les cotes il faut que je regarde l
pour les croisillons non ce sont ceux que j'ai démonté !
pourquoi tu en cherche ?
je dois en commander 4 a un ami qui bosse dans une boite de transmission donc ca vaut pas bien chére ....
Revenir en haut Aller en bas
tito

tito


Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 3362
Age : 57
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 21:19

J’hallucine sur ce que vous êtes capable de faire les gars!!!
Superbe boulot Cyla,je ne m'attendais pas à un super truc comme cela.Et en plus le collier! la prise de force a tito  63835
C'est vraiment un kit bien adapté à mes capacités mécaniques...j'ai vraiment aucune excuses maintenant,
il faut que je monte le treuil...
C'est quoi le nombre et surtout la taille des vis pour accoupler le cardan au palier et à la boite de vitesse?
Faut mettre du frein filet?Enfin des questions de débutant quoi... lol!
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeLun 10 Déc 2012, 21:24

c'est du pas fin, généralement 8x100 s'il y en a 4, sans rondelles parce qu'il n'y a pas la place ... mais tu les as sur le palier !
et frein filet obligatoire
Revenir en haut Aller en bas
tito

tito


Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 3362
Age : 57
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 11:42

Du pas 'fin",donc cela doit être précisé...
Je trouve pas mon bonheur chez: http://www.bricovis.fr/2012/Accueil.php
Vais faire d'autres recherches...mais 8x100 çà fait quand même 10 cm,c'est pas un peu long?
CA y est ,je viens de comprendre,100 c'est le pas ,pas la longueur...
Du coup, les recherches vont être plus faciles lol!
la prise de force a tito  63835
Revenir en haut Aller en bas
tito

tito


Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 3362
Age : 57
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 11:52

[quote="tito"]Du pas 'fin",donc cela doit être précisé...
Je trouve pas mon bonheur chez: http://www.bricovis.fr/2012/Accueil.php
Vais faire d'autres recherches...mais 8x100 çà fait quand même 10 cm,c'est pas un peu long?
CA y est ,je viens de comprendre,100 c'est le pas ,pas la longueur...enfin, je suppose!
Revenir en haut Aller en bas
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 11:58

oui c'est bien cela c'est le pas !
t'emballe pas regarde déja sur ton mog quel est le pas si j'en ai je te les mettrai avec !
(essaye déja avec une vis standard )
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 16:21

le plus simple et pas cher c'est d'aller chez Mercedes, au moins tu auras la bonne longueur
mais regarde ceux que je vois sur ton palier
Revenir en haut Aller en bas
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 17:00

pour le pas c'est du standart c'est a dire 8X125 donc ca se trouve partout !
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 17:02

ok, tant mieux
alors c'est sur les 406 que c'est du pas fin
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2207
Age : 60
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 17:12

sur le 421 c'est du pas fin aussi,
j'avais acheté 4 vis chez merco pour moins d'1 € pièce cheers
Revenir en haut Aller en bas
cyla80

cyla80


Modéle de votre(vos) mogs : 411-112
411-118
411-110
Localisation : 80
Pays : france
Nombre de messages : 403
Emploi/loisirs : tourneur et soudeur
Prénom : cyril
Année : 1961
Date d'inscription : 06/02/2011

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeMar 11 Déc 2012, 17:29

sur les 3 411 que j'ai démonté ( ponts banjo ) les 3 etaient en pas normal idem pour les cardans dans les tube de poussé
le seul truc c'est qu'il faut une clé de 14 et non de 13 !
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud


Modéle de votre(vos) mogs : Pas de Mog
Localisation : Ariège (09)
Pays : france
Nombre de messages : 4396
Age : 27
Emploi/loisirs : Eleveur Caprins
Prénom : Arnaud
Date d'inscription : 24/07/2012

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeVen 14 Déc 2012, 17:36

Bravo Cyla la prise de force a tito  879833 la prise de force a tito  532976 c'est magnifique et bien fait la prise de force a tito  879833 la prise de force a tito  824334
Revenir en haut Aller en bas
Etienne

Etienne


Modéle de votre(vos) mogs : 406 VL
Localisation : Nancy
Pays : france
Nombre de messages : 1281
Emploi/loisirs : Chef de projet / Mécanique - Sport
Prénom : Etienne
Année : 1969
Date d'inscription : 14/01/2009

la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitimeSam 02 Fév 2013, 20:26

Pas vu ce post avant ...Les vis de fixation des trans sur les boîtes de vitesse ont des têtes de 14mm sur les ponts banjo et 13mm sur les autres pour le même pas.
Tout simplement parce que c'est beaucoup facile de démonter des têtes de 13.
Des fois l'évolution va dans le bon sens.
Sur mon 411 j'ai profité du changement du joint pour changer également les vis.
on ne jamais...
Revenir en haut Aller en bas
Contenu sponsorisé





la prise de force a tito  Empty
MessageSujet: Re: la prise de force a tito    la prise de force a tito  Icon_minitime

Revenir en haut Aller en bas

la prise de force a tito
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» prise de force
» Prise de force
» prise de force 406
» prise de force 404
» Prise de force

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
UNIMOG-MANIA :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: opération détaillée, astuce-
Sauter vers:
