 Ajout lignes hydrauliques + commandes

Aller en bas
+2
fred
tobec
6 participants
AuteurMessage
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMar 13 Sep 2022, 05:12

Bonjour à tous,
Mon 421 est actuellement équipé de 2 sortie hydrauliques à l'avant et d'un bras de levage en position arrière cabine.
Je souhaite y ajouter à terme un relevage arrière et un vérin de benne + les commandes.
Je veux avoir de nouvelles commandes à l'intérieur de la cabine et ne pas utiliser les commandes d'origine.

En gros je veux ajouter 2 lignes hydrauliques supplémentaires complètes : distributeurs + commandes; raccordés sur l'installation d'origine.

Premières questions : c'est faisable ?, d'où doivent partir c'est 2 lignes ? avant le distributeur d'origine ?

Je vais tenter un petit croquis, mais je découvre l'hydraulique...donc de premiers conseils sont bienvenus !

Merci à tous

Ajout lignes hydrauliques + commandes Img_2014
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7233
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMar 13 Sep 2022, 20:42

Bonjour

si tu supprimes le bloc d'origine , ce qui est le plus simple pour rajouter 2/3/4 distributeurs ,il te suffit de monter une bloc de distributeurs empilables dans la cabine à portée de main

Ajout lignes hydrauliques + commandes DEO090A3M-pnvver-5FFFB35D7C4BF6D6D0101C04EAC4CDEF

https://www.hydrokit.com/produit/distribution/distributeur-empilable/jusqua-90l-min/distributeur-empilable-manuel-90l-3-elements-xrp18227-xpr92468.html
hydrokit n'est pas le moins cher c'est pour l'exemple !

pour ma part j'ai 3 distributeurs ,2 doubles effet et un simple pour la relevage , le treuil ar ou autre chose (4 pull and push à l'arrière) et la benne , le tout situé sous le tb de bord à gauche ,sur le passage de roue !

C'est facile à utiliser mais moins à assembler ,peu de place pour passer tous les flexibles !

si tu gardes aussi le bloc d'origine , tu fais comme si ce bloc était "empilable" , tu connectes sa sortie à l'entrée du nouveau bloc et la sortie du nouveau bloc au retour réservoir !
à+
Revenir en haut Aller en bas
En ligne
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 03:57

Bonjour Fred,
Merci beaucoup pour ta réponse, c'est clair.
C'est quoi des "pull and push" ?
As-tu par hasard quelques photos de ton installation ?

Merci !
Revenir en haut Aller en bas
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 04:13

Autre question, une idée sur la façon de faire réaliser des tuyaux hydrauliques rigides ?
J'imagine qu'il faut faire un "proto" avec les courbures et dimensions qui vont bien, afin de faire confectionner le tuyau par un pro.
Comment faire ce "proto" / "gabarit" ?
Merci
Revenir en haut Aller en bas
canard wc

canard wc


Modéle de votre(vos) mogs : 416 bb cam / 406 VASP travaux / 403 forestier / 416 ex pompier
Localisation : corse
Pays : france
Nombre de messages : 254
Age : 34
Prénom : philippe
Date d'inscription : 01/03/2018

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 05:18

Le pull push c est le raccord ( généralement le dernier d une installation fixe ) qui permet le branchement et le débranchement rapide d un équipent hydraulique à ton installation ( mini pelle pour brancher un brh ou une epareuse ect sur un tracteur pour une fendeuse ect ) tu as 2 types de connection les modèles agricoles et les modèles TP ( en gros ça remplace des raccord à vises pour l équipement qui doit être souvent brancher et debrancher ) ...
Revenir en haut Aller en bas
En ligne
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 05:35

D'accord merci.
J'ai donc 2 pull and push à l'avant
Revenir en haut Aller en bas
canard wc

canard wc


Modéle de votre(vos) mogs : 416 bb cam / 406 VASP travaux / 403 forestier / 416 ex pompier
Localisation : corse
Pays : france
Nombre de messages : 254
Age : 34
Prénom : philippe
Date d'inscription : 01/03/2018

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 07:23

Tu as des push femelle sur le mog , avant de faire serttire le mâle assure toi du type du push que tu as ( agri ou tp )
Revenir en haut Aller en bas
En ligne
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7233
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 18:39

Bonjour

voici en images Rolling Eyes j'ai pas fait le ménage ! Embarassed

Ajout lignes hydrauliques + commandes Img_5411

Ajout lignes hydrauliques + commandes Img_5413

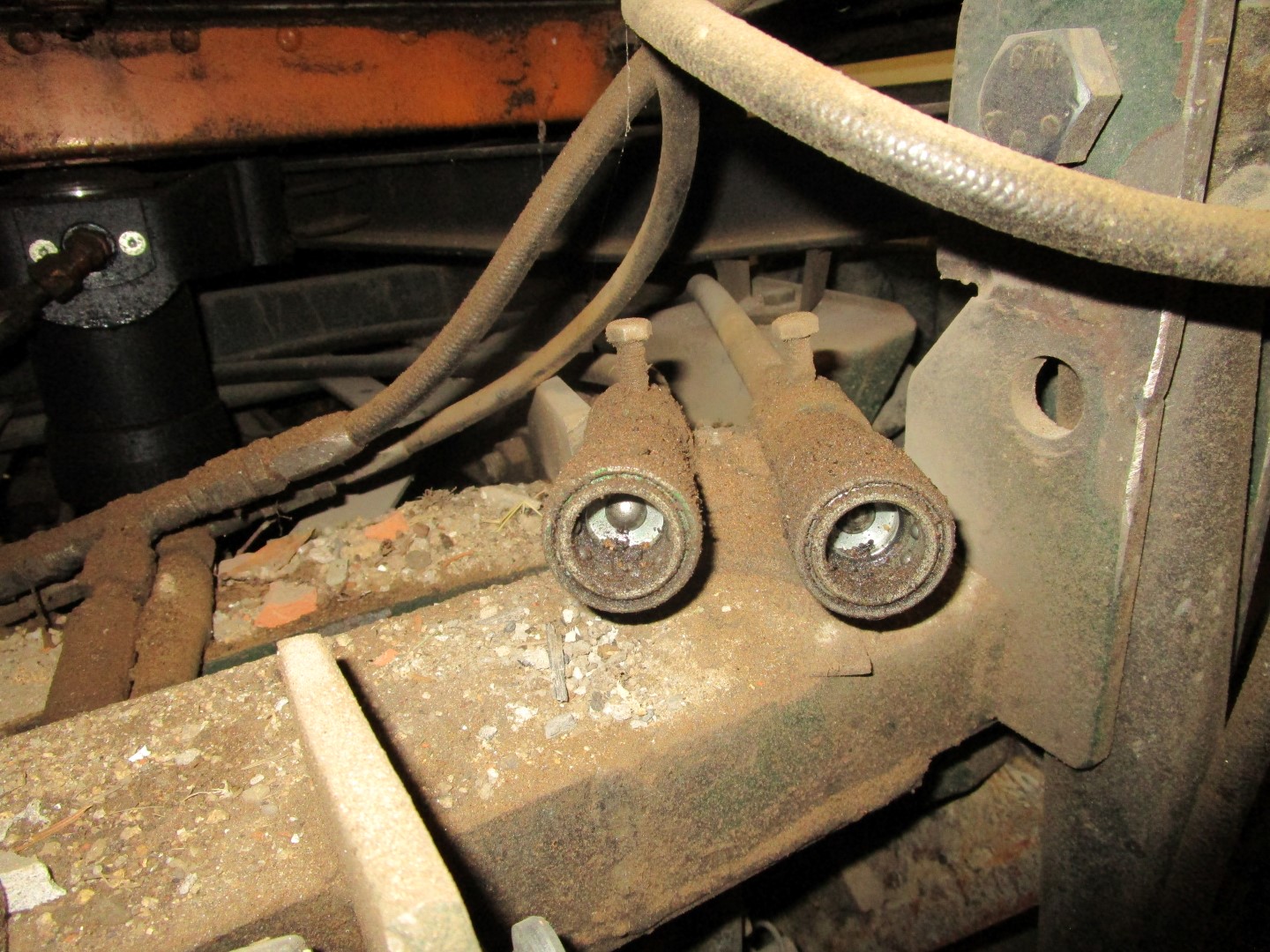

les sorties Pul!.......

Ajout lignes hydrauliques + commandes Img_5412

en neuf

https://www.cam-agri-parts.fr/fr/32459-coupleurs-rapide-male-filetage-femelle#/dfclassic/query=COUPLEURS%20RAPIDE&session_id=dea628b959afea16701aba1a7f2f222c&query_name=match_and

,il y a plusieurs types de filetages pour les monter sur les durites !

Pour ma part , pour ne pas passer du temps à chercher comment assembler, acheter, souder des tubes rigides , vu la longueur du 411 j'ai tout passé en durites souples

à+


Revenir en haut Aller en bas
En ligne
Guiom




Modéle de votre(vos) mogs : Aucun
Localisation : Gironde
Pays : france
Nombre de messages : 137
Age : 35
Emploi/loisirs : Bricolage en tout genre
Prénom : Guillaume
Date d'inscription : 09/02/2019

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 19:25

Bonjour,
J'avais lu sur ce forum que pour ajouter des fonctions hydrauliques il fallait brancher le nouveau distributeur entre la pompe et le distributeur d'origine parce qu'on sait pas s'il est capable d'encaisser le HP en sortie.
Et que ce montage rend l'utilisation possible d'un seul distributeur à la fois.
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7233
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 19:40

Guiom a écrit:
Bonjour,

Et que ce montage rend l'utilisation possible d'un seul distributeur à la fois.

scratch je suis pas , quel montage ? celui d'origine celui que j'évoque ,le mien ??

à+
Revenir en haut Aller en bas
En ligne
Guiom




Modéle de votre(vos) mogs : Aucun
Localisation : Gironde
Pays : france
Nombre de messages : 137
Age : 35
Emploi/loisirs : Bricolage en tout genre
Prénom : Guillaume
Date d'inscription : 09/02/2019

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeMer 14 Sep 2022, 19:43

le montage que je décris mais ça se doit se vérifier sur n'importe quel distributeur qu'il accepte la HP en sortie.
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2188
Age : 59
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeJeu 15 Sep 2022, 16:02

et pourquoi ne pas poser des vannes 3 voies
sur les sorties avant et ainsi conserver la commande au volant ?
ainsi suivant l'utilisation tu bascules la vanne 3 voie vers l’outil choisi
il n'y a que si tu souhaites utiliser les deux sortie en même temps que ça coince
Revenir en haut Aller en bas
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeJeu 15 Sep 2022, 16:40

Merci pour vos et réponses et les photos
Revenir en haut Aller en bas
tobec

tobec


Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 206
Age : 46
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeJeu 15 Sep 2022, 16:40

zombinis a écrit:
et pourquoi ne pas poser des vannes 3 voies
sur les sorties avant et ainsi conserver la commande au volant ?
ainsi suivant l'utilisation tu bascules la vanne 3 voie vers l’outil choisi
il n'y a que si tu souhaites utiliser les deux sortie en même temps que ça coince

Effectivement ça peut aussi être une solution, merci
Revenir en haut Aller en bas
canard wc

canard wc


Modéle de votre(vos) mogs : 416 bb cam / 406 VASP travaux / 403 forestier / 416 ex pompier
Localisation : corse
Pays : france
Nombre de messages : 254
Age : 34
Prénom : philippe
Date d'inscription : 01/03/2018

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeJeu 15 Sep 2022, 17:49

Comme dit zombies la vanne 3 voies c'est ce que j ai installé sur le 403 en fonction de l outils à utiliser 1/4 de tour et hop ... c est plus simple ...
Revenir en haut Aller en bas
En ligne
dimur




Modéle de votre(vos) mogs : 411, colorale 4x4, toy HZJ75
Localisation : pyrénées orientales
Pays : france
Nombre de messages : 1308
Prénom : guillaume
Date d'inscription : 12/11/2010

Ajout lignes hydrauliques + commandes Empty
MessageSujet: Re: Ajout lignes hydrauliques + commandes   Ajout lignes hydrauliques + commandes Icon_minitimeJeu 15 Sep 2022, 21:34

J’ai ça aussi sur le mien, et je choisis benne avec le distributeur au volant ou sortie arrière pour la fendeuse et son distributeur qui est dessus.
Guillaume.
Revenir en haut Aller en bas
