 Boite de vitesse 421

Aller en bas
+8
eric88
zombinis
badinguet
phil 11
jeanluc47
Christ
fred
Pierre67
12 participants
Aller à la page : Précédent  1, 2
AuteurMessage
badinguet




Modéle de votre(vos) mogs : unimog 421bt de 1975
unimog 416 btl de 1974
Localisation : GIRONDE,
Pays : france
Nombre de messages : 1021
Age : 37
Emploi/loisirs : batiment
Prénom : Alexandre
Année : 1975
1974
Date d'inscription : 10/02/2017

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeSam 18 Déc 2021, 22:32

Salut, drôle de boulot, sa me fait affraid si je devais le faire!! Mad
Bon courage quand mème à toi!
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeDim 19 Déc 2021, 09:35

La boite est sorti. Il y a un gros jeu sur l'arbre d'entrée. Il était temps d'intervenir. J'en profiterai pour faire remplacer également les synchros.

Bon dimanche à vous  santa

Boite de vitesse 421 - Page 2 Img_0617
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2132
Age : 58
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeLun 20 Déc 2021, 19:20

eh ben quel cirque !! affraid
j'espère un jour ne pas y être obligé scratch Boite de vitesse 421 - Page 2 251561 Boite de vitesse 421 - Page 2 24510
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeVen 24 Déc 2021, 10:56

j'ai une fuite sur le joint spi à l'avant du moteur certainement au niveau du vilebrequin. Je vais donc en profiter pour sortir le moteur. Ca sera plus commode de travailler sur le moteur déposé. Je vais également contrôler l'usure de l'embrayage.

J'ai une question qui me taraude et pour laquelle j'aimerais avoir votre avis. Est ce que vous ouvririez le moteur pour faire un bilan d'usure?

C'est un OM616 "Tauschagregat" de 1981 sur lequel il y a visiblement déjà eu une intervention (pâte à joint bleue sur carter, robinet sur le coté du bloc). Le moteur démarre bien même par temps froid, la pression d'huile est bonne et pas de fumée anormale. Par contre le régime ne dépasse pas les 2700tr/min.

Je vous souhaite de passer un bon réveillon de Noel Boite de vitesse 421 - Page 2 742953

Pierre
Revenir en haut Aller en bas
Christ

Christ


Modéle de votre(vos) mogs : 411 110

Localisation : Senon
Pays : france
Nombre de messages : 752
Age : 44
Prénom : Christ
Année : 1961
Date d'inscription : 28/12/2016

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeVen 24 Déc 2021, 11:46

Contrôle la compression sur chaques cylindres. Les injecteurs et c est bon.
Bonnes fêtes🍾
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeDim 26 Déc 2021, 13:18

OK merci pour ton conseil. Je vais commencer par mesurer la compression.
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeMer 29 Déc 2021, 22:03

Voila j'ai sorti le moteur. Avant de dégraisser j'ai localisé les principales sources de fuite. La plus importante provient du joint spi du vilebrequin, puis le joint du couvre culasse et enfin une fuite au niveau du compteur horaire.

J'ai vérifié le jeu aux soupapes, tout est bon.  J'ai voulu mesurer les compressions mais le mano utilisé avait une fuite. Demain je vais essayer de trouver un appareil fiable.

Sinon en démontant l'embrayage j'ai constaté que un levier du plateau de pression a probablement buté contre le disque en endommageant les pattes de fixations.

A votre avis, est-ce un signe d'usure du mécanisme du plateau ou un problème lié éventuellement à l'encrassement?

Boite de vitesse 421 - Page 2 Disque10

Boite de vitesse 421 - Page 2 Platea11

Bonne soirée
Revenir en haut Aller en bas
eric88

eric88


Modéle de votre(vos) mogs : 421140, année 1977
Localisation : VECOUX
Pays : france
Nombre de messages : 1078
Age : 58
Emploi/loisirs : gerant d'une chaudronnerie
Prénom : ERIC
Année : 1977
Date d'inscription : 29/08/2011

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 10:21

Quel boulot cheers ,

j'espère aussi ne pas être obligé de le faire aussi .
Pour ton embrayage, à ta place, après avoir fait tout ce travail, je remonterai tout à neuf , c'est dommage de ce retaper tout ce boulot de démontage quelques années plus tard .
Je ne sais pas ce qu'en pense mon ami GDT !

Bon reveillon voisin

Eric Boite de vitesse 421 - Page 2 471637
Revenir en haut Aller en bas
Jacky 33

Jacky 33


Modéle de votre(vos) mogs : 421 B/T de 1976
Localisation : Caudrot. 33
Pays : france
Nombre de messages : 382
Emploi/loisirs : retraité du transport routier et du taxi
Prénom : Jacky
Année : Date de 1ère immat : 16/07/1976
Date d'inscription : 05/07/2012

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 10:45

Bonjour Pierre 67, les fuites sont facilement réparables. Pour le joint spi, il y a 2 références : joint épaule 1/2 cercle  521 020, et l'autre ,que j'ai mis en place : ref 521016 de M. Benz A011 997 22 47 . Pour ce qui est du compteur d'heures , il est graissé par barbotage , et SOUS le compteur il y a un téton, avec un petit bout de tuyau , environ 30 cm , qui sert  d'évacuation au trop plein d'huile moteur dans le compteur. S'il n'y a pas ce petit tuyau, le ventilo, plus les courroies, balancent l'huile sur tout le moteur . A vérifier .  Le cache culbuteurs, un joint neuf !  @ + JG
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 12:52

Merci pour vos infos et vos encouragements c'est sympa Top

@Eric: tu as raison, je ne vais pas prendre de risque et changer le mécanisme d'embrayage complet.

@Jacky: sous mon compteur je n'ai plus ce morceau de tuyau. Voilà à quoi ressemble l'avant du moteur

Boite de vitesse 421 - Page 2 Img_0710


Bonne journée

Pierre
Revenir en haut Aller en bas
GDT




Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1257
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 13:48

Jacky 33 a tout dit pour ton embrayage, on ne voit pas sur ta photo l'état du ferrodo mais il te suffit de mesurer son épaisseur et de comparer avec la doc technique.
Si tu es très proche du neuf du peux le garder s'il n'a pas été souillé par l'huile car vu le travail que c'est pour le sortir et vu le prix du simple embrayage il ne faut pas hésiter sauf s'il est vraiment proche du neuf.
Pour les marques sur ton mécanisme il ne faut pas oublier que ton arbre de sortie était mal guidé vu l'état du roulement donc ceci explique peut-être cela...
Pour les joints une pochette de joint moteur ne coûte pas un bras donc en profiter
pendant que le moteur est sorti.
Pense aussi à vérifier l'état de la chaine de distribution et des patins c'est comme l'embrayage si ça doit être fait il faut mieux le faire maintenant que quand le moteur est dans le mog Cool
Revenir en haut Aller en bas
Jacky 33

Jacky 33


Modéle de votre(vos) mogs : 421 B/T de 1976
Localisation : Caudrot. 33
Pays : france
Nombre de messages : 382
Emploi/loisirs : retraité du transport routier et du taxi
Prénom : Jacky
Année : Date de 1ère immat : 16/07/1976
Date d'inscription : 05/07/2012

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 18:12

Sur ta photo, Pierre, le petit téton sous le compteur est bien visible , il lui manque un bout de tuyau pour assurer une bonne évacuation de l'huile . La fuite , n'est peut-etre que là ! @ + JG
Revenir en haut Aller en bas
canard wc

canard wc


Modéle de votre(vos) mogs : 416 bb cam / 406 VASP travaux / 403
Localisation : corse
Pays : france
Nombre de messages : 174
Age : 33
Prénom : philippe
Date d'inscription : 01/03/2018

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 19:17

Pierre 67 , ou envoies tu faire réviser ta boîte de vitesse ?
Je serais intéressé de connaître le coût de restauration d une BV , si cela m arrive dans le future ....
Revenir en haut Aller en bas
En ligne
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 19:35

J'ai apporté la boite à une connaissance qui travaille dans la réparation de boites de vitesses. Pour l'instant je ne connais pas encore l'étendue des travaux (je ne parts pas sur un reconditionnement complet). Je te tiendrai au courant lorsque j'aurai les détails.
Bonne soirée
Pierre
Revenir en haut Aller en bas
canard wc

canard wc


Modéle de votre(vos) mogs : 416 bb cam / 406 VASP travaux / 403
Localisation : corse
Pays : france
Nombre de messages : 174
Age : 33
Prénom : philippe
Date d'inscription : 01/03/2018

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeJeu 30 Déc 2021, 23:05

Merci .
Revenir en haut Aller en bas
En ligne
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeMar 11 Jan 2022, 19:07

Bonjour et bonne année à tous,
je vous donne quelques nouvelles de mes travaux. La boite est démontées et en attente de pièces (roulements, synchros, et joint spi). J'ai débarrassé l'avant du châssis des pièces restantes afin de pouvoir procéder à un nettoyage et une remise en peinture. Le châssis était bien gras et du coup bien conservé, aucun signe de rouille.
Pour le moteur, j'ai vérifié le jeu au soupapes: RAS. Puis j'ai mesuré les compressions à froid (2°C) avec une batterie bien chargée et tout les injecteurs démontés:
Cylindre 1= 20 bars
Cylindre 2= 17 bars
Cylindre 3= 19,5 bars
Cylindre 4= 16 bars

Sur les deux cylindres faiblards j'ai introduit une cuillère à soupe d'huile dans le cylindre et répété la mesure:
Cylindre 2 = 20,5bars
Cylindre 4 = 17bars

D'aprés le manuel d'atelier, l'OM616 devrait au démarrage comprimer à 22-24bars (min. 17bars)

Est-ce que sur la base de ma mesure à froid on peut tirer une conclusion sur l'état du moteur?  Est ce qu'il faut que je remesure à chaud (compliqué car circuit de refroidissement démonté)? scratch

Bonne soirée

Pierre
Revenir en haut Aller en bas
chenapan52

chenapan52


Modéle de votre(vos) mogs : Mb trac 1500
Unimog 417
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 2505
Age : 39
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Date d'inscription : 03/02/2013

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeMar 11 Jan 2022, 20:36

La température du moteur peut influencer la pression dans les cylindres
Je ne pense pas que ça vienne des pistons mais plutôt des soupapes à moins que le moteur a déjà changé et que les segments ont souffert
Tu peux remplacer les segments et faire une deglacage des cylindres
Si tu demonte les pistons regarde si l'orientation des segments est respecter

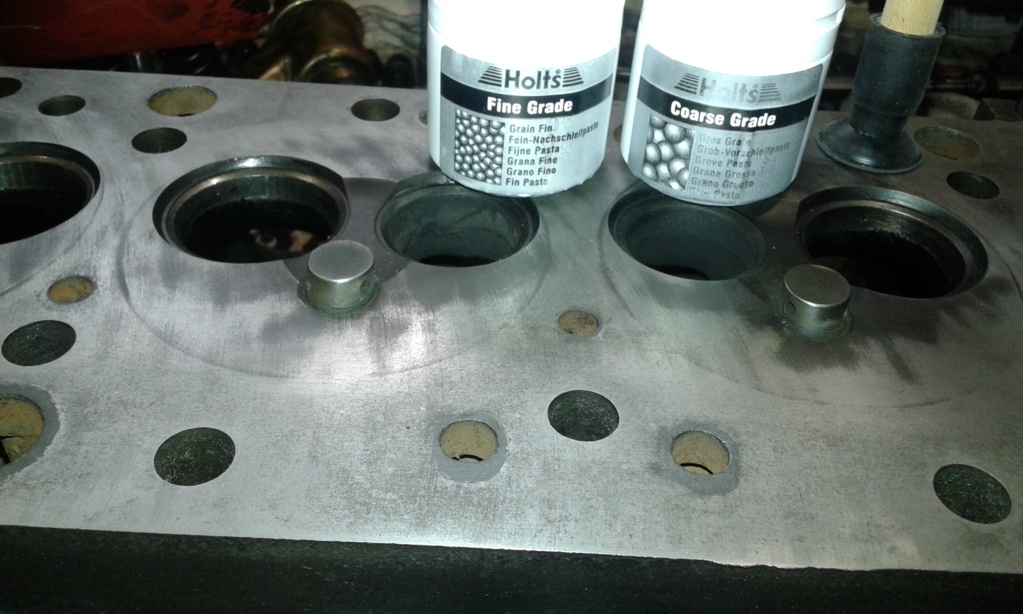

Pour la culasse, tu la demonte ça permet de changer le joint de culasse, tu la retourne et du verse du gasoil, comme les culbuteurs sont démonter tu pourras vérifier l'étanchéité
A ce moment tu pourras prévoir un rodage de soupapes
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6756
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeMar 11 Jan 2022, 20:50

Bonjour

coté étanchéité des soupapes ,je vous invite à lire la doc de PP 2cv préparateur Belge

http://www.pp-2cv.be/FR/News/technique%20soupape.htm

son site de pièces préparées http://www.pp-2cv.be/FR/Accueil/Accueil.htm

à+

Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeMer 12 Jan 2022, 19:07

Merci pour vos avis et informations. Je vais aller dans cette voie et démonter la culasse pour faire un état des lieux. Au moins je serai fixé sur le niveau d'usure et pourrai si besoin (laisser) faire une remise en état.

A bientôt

Pierre
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2132
Age : 58
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeVen 14 Jan 2022, 17:35

un controle des portées soupapes
et profites en pour changer les joints de queue de soupapes en même temps que le rodage..
Boite de vitesse 421 - Page 2 20170613
et comme on voit à la télé  bien repérer l'emplacement de chaque soupape
pour les replacer à la bonne place ou elles étaient avant démontage
Boite de vitesse 421 - Page 2 20170416
et tout ira bien
cheers
Revenir en haut Aller en bas
Pierre67

Pierre67


Modéle de votre(vos) mogs : 421
Localisation : Bas-Rhin
Pays : france
Nombre de messages : 60
Age : 44
Prénom : Pierre
Date d'inscription : 20/02/2009

Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitimeVen 14 Jan 2022, 19:11

OK merci Zombini pour les conseils. Je vais quand même essayer de me faire seconder d'une personne plus expérimentée. Je ne veux pas me louper sur la remise en état  Wink

Bonne soirée

Pierre
Revenir en haut Aller en bas
Contenu sponsorisé





Boite de vitesse 421 - Page 2 Empty
MessageSujet: Re: Boite de vitesse 421   Boite de vitesse 421 - Page 2 Icon_minitime

Revenir en haut Aller en bas

Boite de vitesse 421
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
UNIMOG-MANIA :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: mécanique-
Sauter vers:
