j'ai trouvé cette photo intéressante d'un 406 torpédo cabine basculée.Mais comment ça se passe pour la colonne de direction,elle est montée sur un cardan et pas rigide comme sur un 411?

question basculement cabine 87850152_2588144471427599_6103240319657050112_n.jpg?_nc_cat=110&_nc_sid=ca434c&_nc_ohc=HBoYre0AR3YAX-VlPBs&_nc_ht=scontent-mrs2-1
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud


Modéle de votre(vos) mogs : Pas de Mog
Localisation : Ariège (09)
Pays : france
Nombre de messages : 4411
Age : 28
Emploi/loisirs : Eleveur Caprins
Prénom : Arnaud
Date d'inscription : 24/07/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 20:27

La colonne a du être déconnecté car le volant me semble bien au milieu de la cabine
Revenir en haut Aller en bas
tito

tito


Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 3397
Age : 57
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 20:49

d'après mes souvenir du 406,déconnecter la colonne du boitier ou démonter le boitier du châssis n'est pas une opération des plus facile quand la cabine est en place scratch .Je verrais bien ce genre de modif sur mon westfalia quand je referais la cabine question basculement cabine 251561
Revenir en haut Aller en bas
jeanluc47

jeanluc47


Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 5842
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 20:58

tu déconnectes le croisillon sur le boitier

opération simple
Revenir en haut Aller en bas
chenapan52

chenapan52


Modéle de votre(vos) mogs : Mb trac 1500 Mb trac 800
Unimog 417
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 2846
Age : 42
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Date d'inscription : 03/02/2013

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 21:12

Je confirme,  un axe à retiré sur le cardan au niveau du boîtier

Opération risqué,  car la structure de la cabine n'est pas conçu pour supporter tout le poids sur la traverse avant

Il existe des supports pour faire cette opération de bascule de cabine qui se fixe à l'avant , genre les pièces rouge et blanche sur la photo

Ce mog n'est pas un 406, mais plutôt un 403,  moteur 4 cylindre on dirait
Revenir en haut Aller en bas
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1620
Age : 74
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 21:15


A ma connaissance le 406 a un chassis courbe.
La photo représente un 421 qui a un chassis droit comme le 411.
Et si on regarde bien, il me semble apercevoir les quatre sorties de la pompe à injection de l'OM616.
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud


Modéle de votre(vos) mogs : Pas de Mog
Localisation : Ariège (09)
Pays : france
Nombre de messages : 4411
Age : 28
Emploi/loisirs : Eleveur Caprins
Prénom : Arnaud
Date d'inscription : 24/07/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 21:20

Exact Henri, 421 de par le châssis mais aussi la benne avec les ridelles en bois; la majorité des 406 ayant des ridelles en acier (d'origine)
Revenir en haut Aller en bas
chenapan52

chenapan52


Modéle de votre(vos) mogs : Mb trac 1500 Mb trac 800
Unimog 417
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 2846
Age : 42
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Date d'inscription : 03/02/2013

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeDim 01 Mar 2020, 21:21

Effectivement je n'avais pas vu le châssis

Ça ressemble plutôt à un 421, châssis droit et snorkel côté passager
Revenir en haut Aller en bas
tito

tito


Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 3397
Age : 57
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeLun 02 Mar 2020, 06:26

mais oui bon sang,c'est un 421!!!un bel exemplaire en plus!
Revenir en haut Aller en bas
GDT




Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 1604
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeLun 02 Mar 2020, 19:19

c'est quand même plus pratique pour accéder au moteur qu'avec la cabine du 411
Si quelqu'un a ces supports de basculement un petit plan serait le bienvenu cheers
Revenir en haut Aller en bas
Vercomog

Vercomog


Modéle de votre(vos) mogs : 406 agricole
Localisation : Vercors
Pays : france
Nombre de messages : 1632
Age : 51
Emploi/loisirs : ouvrier forestier
Année : 1972
Date d'inscription : 20/10/2011

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeLun 02 Mar 2020, 21:25

Quelques photos des supports que m'avait preté Minimog 26

question basculement cabine Photo_10

question basculement cabine Photo_11
Revenir en haut Aller en bas
mich

mich


Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 2046
Age : 51
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMar 03 Mar 2020, 09:52

Suspect

J'ai l'impression qu'une fois basculée, il ne faut pas trop la bousculer la cabine... Laughing

Au fait, il devient quoi Minimog26 Question J'adorais suivre ses montages... question basculement cabine 251561 question basculement cabine 24510 Cool
Revenir en haut Aller en bas
Vercomog

Vercomog


Modéle de votre(vos) mogs : 406 agricole
Localisation : Vercors
Pays : france
Nombre de messages : 1632
Age : 51
Emploi/loisirs : ouvrier forestier
Année : 1972
Date d'inscription : 20/10/2011

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMar 03 Mar 2020, 18:50

question basculement cabine Photo_12

Effectivement mich,dans mon cas je l'avais haubannée dans les deux sens pour éviter tout pépin pale
Aux dernières nouvelles Minimog26 poursuit la restauration de sa flotte de véhicules... geek
J'éspère qu'il nous donnera de ses nouvelles prochainement bounce
Revenir en haut Aller en bas
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1620
Age : 74
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMar 03 Mar 2020, 21:37

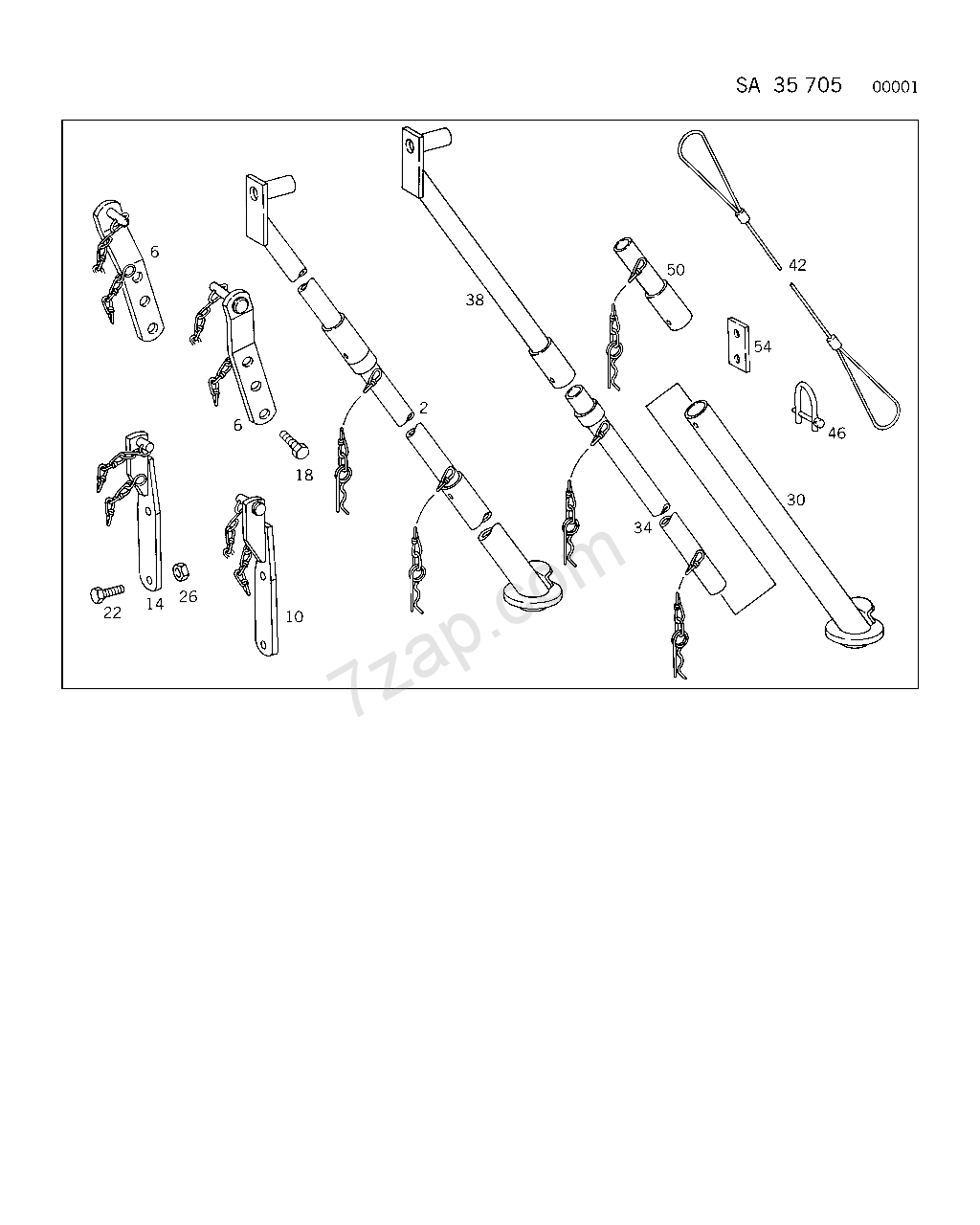

Eclaté des pièces pour le basculement de la cabine des 403 421 406 416.   sur 7zap.
  Ne sont plus fournies par Mercedes; l'ensemble était vendu en 2015 aux alentours de 800 euros.

pour voir la page sur 7zap :

https://mercedes.7zap.com/fr/eu/fg/unimog/u+52+u+600/u+52+u+600/183/421124/fg/0/0/58/35705/0/03/001/


question basculement cabine Unimog15

Les pièces 6   me semblent destinées aux 421  et les pièces 10 aux 403 406 416  sous toutes reserves

Sur le site d'Unimog Community.de  les schémas des pièces de base .  Concerne le 403


question basculement cabine Fh-kip10

https://www.unimog-community.de/phpBB3/download/file.php?id=60389

https://www.unimog-community.de/phpBB3/download/file.php?id=60622
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07


Modéle de votre(vos) mogs : 406b/t de 1975
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3486
Age : 36
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMar 03 Mar 2020, 22:07

On voit bien sur la dernière photo : il faut déposer l'axe du silentbloc et relever la cabine d'une dizaine de centimètres pour échapper le radiateur (déposé sur la photo). Il me semble que sinon ça ne passe pas. Puis tant qu'à y être je dépose ce radiateur avant, moins de risque de faire une bêtise.

Minimog va bien, il fait dans la maçonnerie/placo/peinture mais bientôt la fin du tunnel ! il retournera vite aux ferrailles :D

Revenir en haut Aller en bas
Jacky 33

Jacky 33


Modéle de votre(vos) mogs : 421 B/T de 1976
Localisation : Caudrot. 33
Pays : france
Nombre de messages : 499
Emploi/loisirs : retraité du transport routier et du taxi
Prénom : Jacky
Année : Date de 1ère immat : 16/07/1976
Date d'inscription : 05/07/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMar 03 Mar 2020, 22:38

J'ai fait le même système que le bleu ... avec des pentures de volets qui prennent sous la calandre , avec le gond boulonné sur le châssis . Ma penture est plus longue , de cette manière je viens prendre le dessus de la calandre , ça renforce le mécanisme , et bien sur un peu de moquette collée sur les pentures pour protection de la peinture .
Revenir en haut Aller en bas
mich

mich


Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 2046
Age : 51
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMer 04 Mar 2020, 10:39

Thibaut 07 a écrit:


Minimog va bien, il fait dans la maçonnerie/placo/peinture mais bientôt la fin du tunnel ! il retournera vite aux ferrailles :D

Ok merci pour les nouvelles... Impatient de voir l'Uniknick....question basculement cabine 690630

Désolé pour la parenthèse Laughing
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud


Modéle de votre(vos) mogs : Pas de Mog
Localisation : Ariège (09)
Pays : france
Nombre de messages : 4411
Age : 28
Emploi/loisirs : Eleveur Caprins
Prénom : Arnaud
Date d'inscription : 24/07/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMer 04 Mar 2020, 10:44

Les pentures sont boulonnées dans les trous de la grille, ou il y a un renfort spéciale prévu à cet effet  Question
Revenir en haut Aller en bas
chenapan52

chenapan52


Modéle de votre(vos) mogs : Mb trac 1500 Mb trac 800
Unimog 417
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 2846
Age : 42
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Date d'inscription : 03/02/2013

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMer 04 Mar 2020, 20:39

Personnellement c'est trop dangereux pour la cabine je trouve, à ce niveaux quasiment tous est débrancher, autant enlever la cabine et travailler sereinement sur le moteur sans être embêter par les fils et sangle dans tous les sens
Revenir en haut Aller en bas
Jacky 33

Jacky 33


Modéle de votre(vos) mogs : 421 B/T de 1976
Localisation : Caudrot. 33
Pays : france
Nombre de messages : 499
Emploi/loisirs : retraité du transport routier et du taxi
Prénom : Jacky
Année : Date de 1ère immat : 16/07/1976
Date d'inscription : 05/07/2012

question basculement cabine Empty
MessageSujet: Re: question basculement cabine   question basculement cabine Icon_minitimeMer 04 Mar 2020, 21:21

Pour répondre à Arnaud, les pentures ont une prise sous le châssis de la calandre , et en haut sur le châssis par pincement. Çà ne bouge pas . Il est vrai malgré tout qu'il faudrait avoir un support plus large , pour une plus grande stabilité .
Revenir en haut Aller en bas
