 verrouillage différentiel sur 421

Aller en bas
3 participants
AuteurMessage
chassbuche

chassbuche


Modéle de votre(vos) mogs : 421-141B
Localisation : peyriat-01430
Pays : france
Nombre de messages : 53
Age : 72
Emploi/loisirs : retraité chasse bois
Prénom : jean claude
Année : 1986
Date d'inscription : 02/09/2013

verrouillage différentiel sur 421 Empty
MessageSujet: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeDim 20 Sep 2015, 17:47

bonjour à tous. sur 421-141
j'ai le blocage différentiel av et ar qui ne fonctionne plus.en suivant les posts j'ai démonté le tuyau ar et mis de l'huile fluide.
j'ai essayé avant de remonter mais je n'ai pas d'air au bout du tuyau.j'entend une légère fuite vers la boite.en plus lors du patinage le levier
revenait en position 4x4.je possède les deux gros livres mais en allemand.jai commandé le manuel entretien et il parle d'une vanne de barrage.
je ne vois pas .un gentil membre peut il me renseigner.
merci
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeDim 20 Sep 2015, 18:24

la vanne de barrage c'est un truc conique avec une vis de réglage sur le dessus, qui ne s'ouvre qu'au-dessus d'une certaine pression (réglable) dans le circuit principal pour envoyer l'air aux blocages: s'il y a une fuite sur le circuit de blocage, on a toujours de l'air pour les freins ...
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2207
Age : 60
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeDim 20 Sep 2015, 19:17

j'ai une image si ça peut aider ?
verrouillage différentiel sur 421 761908

verrouillage différentiel sur 421 Circui10
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeDim 20 Sep 2015, 20:54

c'est le 11
attention sur ce schéma on présente les deux possibilités:
soit la commande pneumatique, à gauche
soit la commande hydraulique, à droite


Dernière édition par Denis le Lun 21 Sep 2015, 08:29, édité 2 fois
Revenir en haut Aller en bas
chassbuche

chassbuche


Modéle de votre(vos) mogs : 421-141B
Localisation : peyriat-01430
Pays : france
Nombre de messages : 53
Age : 72
Emploi/loisirs : retraité chasse bois
Prénom : jean claude
Année : 1986
Date d'inscription : 02/09/2013

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeLun 21 Sep 2015, 07:55

merci à tous les deux
si je comprend bien le pilotage ce fait par la pièce 25 on dirait une sorte de piston et le règlage de pression par le régulateur 11.
quelle est la pression de travail que je devrais avoir ?
verrouillage différentiel sur 421 63835
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeLun 21 Sep 2015, 08:25

NON ! je répète:
attention sur ce schéma on présente les deux possibilités:
soit la commande pneumatique, à gauche: tu as alors la pièce 25 derrière le levier 4x2/4x4 et la pièce 11 quelque part sur le circuit d'air
soit la commande hydraulique, à droite: tu n'as alors que le maitre cylindre 1 derrière le levier 4x2/4x4
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2207
Age : 60
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeLun 21 Sep 2015, 12:06

oui si tu as la commande pneumatique c'est bien la pièce n°25 qui est actionnée .

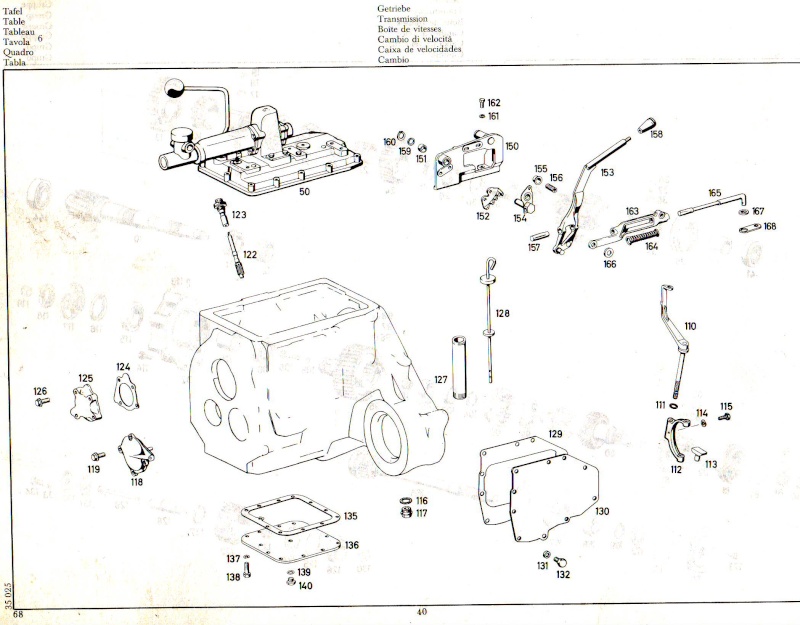

voici le levier n° 153 qui le fait ..
verrouillage différentiel sur 421 Comman10
on voit bien les crans de la pièce n° 152 qui maintiennent le levier en position.
regarde de ce coté si ton levier décroche.
regarde aussi les pièces n°163 et n° 164
si des fois le ressort ne te jouerait pas des tours .. verrouillage différentiel sur 421 251561 verrouillage différentiel sur 421 251561
le ressort permet au levier d'avoir un course plus longue et d'actionner la n°25
et quand il est grippé le levier n'a plus sa longue course verrouillage différentiel sur 421 334460
et du coup il n'actionne plus la n°25
Revenir en haut Aller en bas
chassbuche

chassbuche


Modéle de votre(vos) mogs : 421-141B
Localisation : peyriat-01430
Pays : france
Nombre de messages : 53
Age : 72
Emploi/loisirs : retraité chasse bois
Prénom : jean claude
Année : 1986
Date d'inscription : 02/09/2013

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeLun 21 Sep 2015, 13:03

merci denis et zombinis
j'ai bien le système pneumatique.j'ai trouvé le problème.j'ai une petite fuite sur le tuyau métallique en sortie du régulateur.
c'est le tuyau en une pièce 18-19-20.peut etre pourrais je le menchonner avec du tuyau caoutchouc.
il y en a déjà en sortie vers les ponts.
verrouillage différentiel sur 421 63835
Revenir en haut Aller en bas
zombinis

zombinis


Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2207
Age : 60
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

verrouillage différentiel sur 421 Empty
MessageSujet: Re: verrouillage différentiel sur 421   verrouillage différentiel sur 421 Icon_minitimeLun 21 Sep 2015, 13:25

oui n'importe quel tuyau pneumatique fera l'affaire
