MessageSujet: construction grue   Sam 05 Oct 2013, 14:23

Aujourd'hui il pleut donc pas de foret.J'attaque donc la construction de ma grue/potence.
Le fait est que je vais partir d'une grue du commerce à 150€ made in china,plutôt que du matos déjà accumulé pour.
Comme je la veux le plus près possible de l’arrêt de charge,je doit modifier son inclinaison et la raccourcir un peu sinon ça va être genant en foret.Le montage à blanc du mat donne ça:

J'ai acheté un petit treuil d'Atv que je vais fixer sous le bras de la grue pour limiter la hauteur

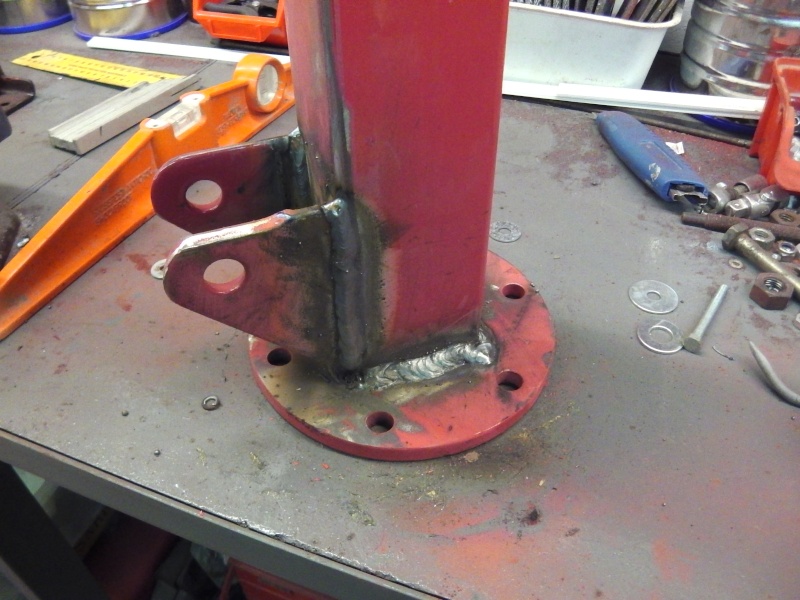

J'ai découpé la platine circulaire et les supports de vérin inférieure pour les ressouder sur le mat raccourci.

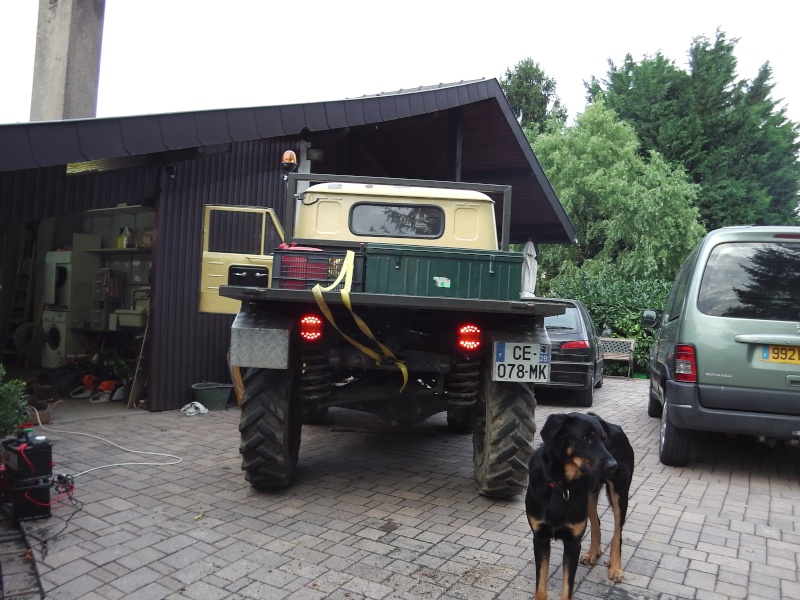

Ah oui,la pluie ça a du bon,j'ai mis mes nouveaux feux Led
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal23



Modéle de votre(vos) mogs : mb trac 65/70
Localisation : creuse
Pays : france
Nombre de messages : 120
Age : 49
Emploi/loisirs : ouvrier usine
Prénom : pascal
Année : 1975
Date d'inscription : 08/04/2013

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 14:46

bonjour pour facilter la rotaion de ta grue sur la base tu pourrais peut etre essayer de recuperer un ensemble fusée tambour sur une vielle voiture ( enfin ce n est qu une proposition?)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2520
Age : 52
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 14:54

pascal23 a écrit:
bonjour pour facilter la rotaion de ta grue sur la base tu pourrais peut etre essayer de recuperer un ensemble fusée tambour sur une vielle voiture ( enfin ce n est qu une proposition?)
Il y a déjà un pied rotatif,sur roulement..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabien
Admin
avatar

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6537
Age : 43
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 15:01

bien vu Wink

as tu un bon plan d'achat pour le petit treuil, il leve combien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unimog-mania.com
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2520
Age : 52
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 15:39

Je l'ai trouvé su ebay.de  68€ et 14 de port,il lève 1360 kg
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=290900273043&ssPageName=ADME:L:OU:FR:1123

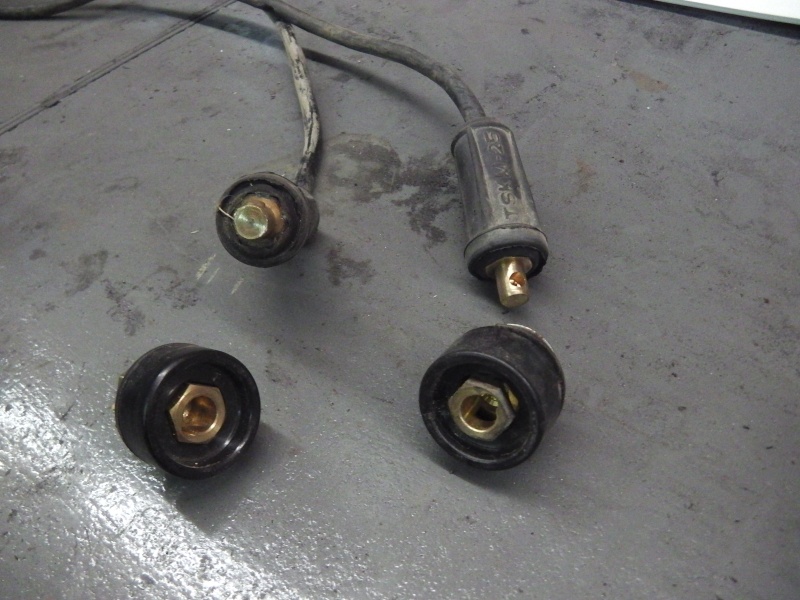

et pour le branchement du treuil ,j'ai récupéré ça sur un vieux poste à souder

(comme je devrais le débrancher si je benne,et j'ai  l'arrivée courant tout prêt grâce à ma pompe hydraulique :Laughing )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabien
Admin
avatar

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6537
Age : 43
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 16:28

tito a écrit:
Je l'ai trouvé su ebay.de  68€ et 14 de port,il lève 1360 kg
ok merci pour l'info

attention "ça tire" une charge roulante de 1360kg, "ça leve" beaucoup moins
ce type de treuil n'est pas conçu pour lever, ce n'est pas un palan mais il fera tres bien l'affaire, juste faire attention car ça chauffe vite et il peut griller (c'est ce qui est arrivé à celui de mon quad pale )


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unimog-mania.com
Fabien
Admin
avatar

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6537
Age : 43
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 16:29

[quote="Fabien"]
tito a écrit:
Je l'ai trouvé su ebay.de  68€ et 14 de port,il lève 1360 kg
ok merci pour l'info, bien vu les connecteurs

attention "ça tire" une charge roulante de 1360kg, "ça leve" beaucoup moins
ce type de treuil n'est pas conçu pour lever, ce n'est pas un palan mais il fera tres bien l'affaire, juste faire attention car ça chauffe vite et il peut griller (c'est ce qui est arrivé à celui de mon quad pale )


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unimog-mania.com
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2520
Age : 52
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 17:12

se serra juste pour lever sur 1.5 m,est jamais 1 tonnes ou même 500 kg,non mais 200/300 kg grand max (10 bordures bétons  d'1 m d'1 coup par ex)
Je voulais laisser mon copain souder,ben finalement je l'ai fait lol!
Je suis bien content de moi,et surtout de mon semi Razz

maintenant ,il faut que je m'occupe de l'implantation du treuil su le bras,2  vis de 8mm sont suffisant ?
Je vais souder un petit renfort à l’arrière du mat sur la platine,je crois que se plus serrait prudent.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CALETTI

avatar

Modéle de votre(vos) mogs : 411
Localisation : MUHLBACH/BRUCHE (67130)
Pays : france
Nombre de messages : 935
Age : 51
Prénom : Bruno
Année : mai 67
Date d'inscription : 19/06/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 17:43

belle soudure,et c'est en forgent que l'on devient forgeron;et plus tu bois de RICARD plus belle sera ta soudure parceque que tu trembleras de moins en moins HIC lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
math/67

avatar

Modéle de votre(vos) mogs : 404 collection
Localisation : 67
Pays : france
Nombre de messages : 468
Age : 38
Emploi/loisirs : PEINTRE
Prénom : mathieu
Année : 1955
Date d'inscription : 30/12/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 18:29

CALETTI a écrit:
belle soudure,et c'est en forgent que l'on devient forgeron;et plus tu bois de RICARD plus belle sera ta soudure parceque que tu trembleras de moins en moins HIC lol!

ben la Bruno tu tes foutus dedans   cest pour ca que tes soudures son top lol!

et tito beau travail continue ainsi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CALETTI

avatar

Modéle de votre(vos) mogs : 411
Localisation : MUHLBACH/BRUCHE (67130)
Pays : france
Nombre de messages : 935
Age : 51
Prénom : Bruno
Année : mai 67
Date d'inscription : 19/06/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 18:56

regarde bien mes soudures ,elles sont retouchées à la meuleuse;donc, pas encore assé de
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2520
Age : 52
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:35

merci pour les compliments,mais je suis pas sur que mes cordons soient parfaits,mais c'est moi qui les ai fait lol!
la grue ressemble à ça ce soir:

scratch  et maintenant l’épineux problème de fixer tout ça sur ma benne scratch
Je crois qu'il me faut la perceuse à colonne magnétique avec la fraise qui va bien,de la ferraille(du gros plats),et de gros boulons...
Là,il me faut mon copain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud
Admin
avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4127
Age : 22
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:38

  ton 411 sera équiper comme un chef
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phil 11

avatar

Modéle de votre(vos) mogs : 1550
2150
1400
300
Localisation : 11700 PEPIEUX
Pays : france
Nombre de messages : 2020
Age : 60
Emploi/loisirs : Vigneron
Prénom : philippe
Date d'inscription : 17/02/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:39

tito a écrit:
merci pour les compliments,mais je suis pas sur que mes cordons soient parfaits,mais c'est moi qui les ai fait lol!
la grue ressemble  à ça ce soir:

scratch  et maintenant l’épineux problème de fixer tout ça sur ma benne scratch
Je crois qu'il me faut la perceuse à colonne magnétique avec la fraise qui va bien,de la ferraille(du gros plats),et de gros boulons...
Là,il me faut mon copain
C'est un cric d'Unimog qui fait office de verrin !!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 4921
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:41

ça doit être un cric chinois, mais ça y ressemble Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud
Admin
avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4127
Age : 22
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:42

jeanluc47 a écrit:
ça doit être un cric chinois, mais ça y ressemble  Laughing
pourquoi, y'a des crics spécial Unimog Question
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phil 11

avatar

Modéle de votre(vos) mogs : 1550
2150
1400
300
Localisation : 11700 PEPIEUX
Pays : france
Nombre de messages : 2020
Age : 60
Emploi/loisirs : Vigneron
Prénom : philippe
Date d'inscription : 17/02/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:43

ariège'mog a écrit:
jeanluc47 a écrit:
ça doit être un cric chinois, mais ça y ressemble  Laughing
pourquoi, y'a des crics spécial Unimog Question
Oui , trés longs à cause des ponts portique .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 4921
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:44

hé oui ! et ils sont dur a trouver

tu l'as en photo sur la dernière page de mon post
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2520
Age : 52
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 19:45

c'est le vérin fourni ,40€ sur ebay seul,un poil plus petit qu'un vérin de girafe.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TJ.Planté

avatar

Modéle de votre(vos) mogs : 404, U1300 camping car et 1300L pompiers
Localisation : 6280 Loverval (Gerpinnes)
Pays : belgique
Nombre de messages : 1985
Age : 75
Emploi/loisirs : Retraité/4x4 en LR Defender et vidéo animalière (gros gibier)
Prénom : Jacques
Année : 1981 pour le camping car
1983 pour le pompier
le 404 est plus vieux mais je dois voir le certificat d'immatriculation, je ne sais pas par coeur.
Date d'inscription : 14/04/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 22:07

ariège'mog a écrit:
jeanluc47 a écrit:
ça doit être un cric chinois, mais ça y ressemble  Laughing
pourquoi, y'a des crics spécial Unimog Question
Ils sont comme ça.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud
Admin
avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4127
Age : 22
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 22:13

 , je ne connaissais pas
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Denis
Admin
avatar

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

MessageSujet: Re: construction grue   Sam 05 Oct 2013, 22:19

j'ai levé une roue arrière du 2150 avec le même, mais le levier est à la limite de la rupture avec un gros qui appuie dessus ... de tout son poids !
moins de 80 kg s'abstenir ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 4921
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: construction grue   Dim 06 Oct 2013, 07:21


Ils sont comme ça.

[/quote]
celui ci est le petit pour la gamme moyenne
il est plus gros pour les gros momog
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Denis
Admin
avatar

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

MessageSujet: Re: construction grue   Dim 06 Oct 2013, 09:15

oui, donc je dois avoir un petit
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mich

avatar

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1615
Age : 45
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

MessageSujet: Re: construction grue   Dim 06 Oct 2013, 09:25

Sur le 404, j'avais fait comme ça :

mich a écrit:
Voilà, ma potence continue à évoluer... Sur le treuil portatif, il n'est pas possible de débobiner sur le moteur... J'ai donc acheté pas trop chère un treuil de quad que j'ai fixé sur une tôle épaisse qui est boulonnée sur la partie mobile de la potence....



Je passe donc le câble dans une poulie suspendue... Cela permet d'avoir un câble qui s'enroule plus où moins convenablement quelque soit l'endroit où se trouve le billot à charger...

Sous le treuil, j'ai soudé un tube de 1" dans le quel j'insère un tube de 3/4"... Cela donne un levier plus grand que celui d'origine, et c'est bien plus facile à faire pivoter... La rallonge se range le long de la potence...



J'ai aussi ajouté un taquet qui bloque la rotation en deux endroit....



C'est un peu artisanal comme montage, mais ça marche bien... C'est un élastique se Sandow qui fait le rappel du taquet... Et une fixation de descente pluviale qui sert de guide...

Cet ensemble est encore plus pratique pour charger.... Surtout lorsque l'on est seul...
Le treuil était un 1T, et le plus que j'ai soulevé avec, c'était 150KG, sans problème...
Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
