 Faisceau électrique

Aller en bas
AuteurMessage
Smrecnik

Smrecnik

Modéle de votre(vos) mogs : Je suis devenu acquéreur d'un unimog 404 114 et j'aimerai partager cette passion avec vous.
Localisation : 57320
Pays : france
Nombre de messages : 112
Age : 59
Emploi/loisirs : Ajusteur/mécanique
Prénom : Gilbert
Année : Mon unimog est de 1962, c'est un 404 114
Date d'inscription : 20/12/2012

Faisceau électrique   Empty
MessageSujet: Faisceau électrique    Faisceau électrique   Icon_minitimeDim 19 Mai 2013, 13:54

Bonjour à tous...
J'ai entrepris une remise en état de mon faisceau électrique , surtout au niveau des boîtiers
de connexion qui sont placés en dessous du châssis à l'arrière, prêt de la plaque d'immatriculation
et je constate qu'à l'origine sur les 404 (ex armée ) il ne sont pas équipés de feux de stop en
Éclairage principal, mais uniquement d'un feu de stop en éclairage camouflage...(peu visible)
Constat fait aussi sur le guide d'entretien UNIMOG 404
Ce qui m'oblige, pour remettre tout en état, à modifier mon circuit électrique et de changer mes
Feux à l'arrière puisqu'il n'ont pas de connexion adaptée
Quelqu'un a t'il déjà soulevé ce problème ?
Gilbert du 57 à bientôt study
Revenir en haut Aller en bas
nameless

nameless

Modéle de votre(vos) mogs : 406 (commune)
404 (ex-armée belge)
Localisation : Beauvechain
Pays : belgique
Nombre de messages : 217
Prénom : Olivier
Année : 404 de 1967
406 de 1985
Date d'inscription : 20/02/2010

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeMar 21 Mai 2013, 21:06

Ben si les feux stop sont oranges à l'arrière. Ce sont les même feux (ampoules) que les clignotants. Et vu que c'est d'origine c'est homologué...

Revenir en haut Aller en bas
Smrecnik

Smrecnik

Modéle de votre(vos) mogs : Je suis devenu acquéreur d'un unimog 404 114 et j'aimerai partager cette passion avec vous.
Localisation : 57320
Pays : france
Nombre de messages : 112
Age : 59
Emploi/loisirs : Ajusteur/mécanique
Prénom : Gilbert
Année : Mon unimog est de 1962, c'est un 404 114
Date d'inscription : 20/12/2012

Faisceau électrique   Empty
MessageSujet: Faisceau électrique   Faisceau électrique   Icon_minitimeMer 22 Mai 2013, 21:24

Salut nameless, merci de ta réponse
Non, ce que je voulais dire simplement, c'est qu'à l'origine sur les 404 (ex armée )
Il n'y a pas de feux de stop en éclairage de route
Le feu arrière à 3 fonctions:
Clignotant
Veilleuse
Et veilleuse de camouflage
Donc pas de feu de stop..
J'ai donc modifié l'intérieur du feu en enlevant le cache en plastique noir, qui fait office d'éclairage camouflage ( 2 petit Rivet )
Puis modifié le branchement sur le contacteur d'éclairage en reliant les bornes 54S ( retour du contacteur sur le maître cylindre )
Avec la borne 58S ( départ vers le fusible n°10 qui alimente les Feux AR de camouflage )
Ce qui au final remplace les feux AR de camouflage en feux de stop....
Voilà, j'espère ne pas avoir été trop technique, et sa fait toujours plaisir de partager la passion de l' UNIMOG
À bientôt les mogueurs Faisceau électrique   456779
Revenir en haut Aller en bas
mich

mich

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1870
Age : 47
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeMer 22 Mai 2013, 22:42

J'ai jamais entendu parler de stop de camouflage... scratch

Les stop sur les 404 militaire sont au norme OTAN, càd système amerlok... Les cligno servent de stop...
Et c'est très visible... Tu freines, et ce sont tes cligno qui s'allument... Et si tu clignotes en freinant, un cligno reste allumé, et l'autre, clignote...

Laughing
Revenir en haut Aller en bas
nameless

nameless

Modéle de votre(vos) mogs : 406 (commune)
404 (ex-armée belge)
Localisation : Beauvechain
Pays : belgique
Nombre de messages : 217
Prénom : Olivier
Année : 404 de 1967
406 de 1985
Date d'inscription : 20/02/2010

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeMer 22 Mai 2013, 23:56

Oui la lampe de camouflage n'est que veilleuse... Pour le reste mich a bien résumé

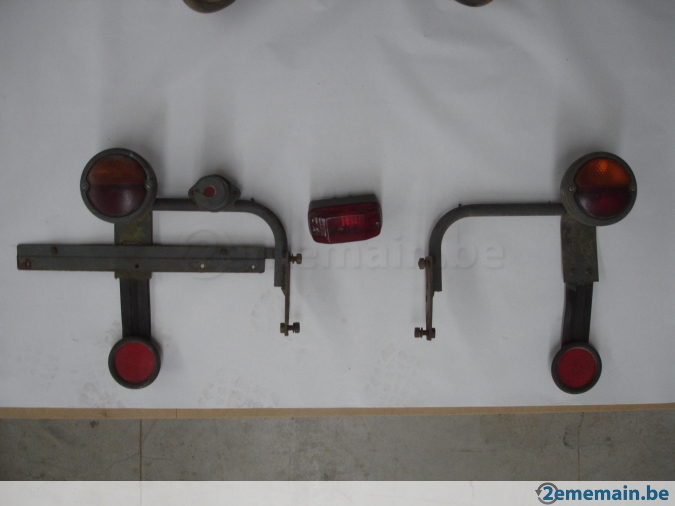

Sur la photo tu as de gauche à droite, le feu de position normal (en bas rouge) et le clignotant (qui sert de stop lorsque tu freines , en haut orange), le feu de position de camouflage, le feux antibrouillard, et à nouveau le feu de position normal (rouge) et le clignotant + stop (orange)

Faisceau électrique   15307210

Fait nous une photo de ce qu tu as fait car je ne comprend pas ce que tu as voulu faire et p-e que cela va en intéresser plus d'un
Revenir en haut Aller en bas
Smrecnik

Smrecnik

Modéle de votre(vos) mogs : Je suis devenu acquéreur d'un unimog 404 114 et j'aimerai partager cette passion avec vous.
Localisation : 57320
Pays : france
Nombre de messages : 112
Age : 59
Emploi/loisirs : Ajusteur/mécanique
Prénom : Gilbert
Année : Mon unimog est de 1962, c'est un 404 114
Date d'inscription : 20/12/2012

Faisceau électrique   Empty
MessageSujet: Faisceau électrique   Faisceau électrique   Icon_minitimeJeu 23 Mai 2013, 23:50

Bien merci à vous, de vos réponses
Mich, tu viens de m'éclairer, si je peu ainsi dire....
Car Je pensais qu'il n'était pas normal que, quand je freinais les clignotants s'allument
Et je croyais donc, que cela provenais d'un faux contact au niveau des boîtiers de connexion à l'arrière
Puisqu'ils étaient pas mal oxydés, Erreur....Erreur...
Comme quoi on n'en append tous les jours
Je vais donc tous remonter comme à l'origine.
Encore merci pour les infos Mich et nameless ( plutôt sympas )
À bientôt Wink




Revenir en haut Aller en bas
mich

mich

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1870
Age : 47
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 07:47

Mais de rien....

Je sais que ce système en surprend plus d'un.... Combien en rando ne m’ont pas fait la remarque d'un défaut de feux...
Mais non, c'est comme ça, et chez nous en tout cas, c'est homologué...

Wink
Revenir en haut Aller en bas
umog

umog

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 622
Age : 70
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 08:25

c'est pas d'aujourd'hui que ce système est en vigueur, même dans le civil, les peugeots 403 et autres fonctionnaient déja comme ca
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2979
Age : 54
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 09:34

Les vieilles américaines aussi(pas si vieilles d'ailleurs)
Les normes NATO sont 100% U.S,ceci explique cela
Ben au moins ils faisaient des économies en câbles électriques et d'ampoules Laughing


















Revenir en haut Aller en bas
nameless

nameless

Modéle de votre(vos) mogs : 406 (commune)
404 (ex-armée belge)
Localisation : Beauvechain
Pays : belgique
Nombre de messages : 217
Prénom : Olivier
Année : 404 de 1967
406 de 1985
Date d'inscription : 20/02/2010

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 18:24

tito a écrit:
Les vieilles américaines aussi(pas si vieilles d'ailleurs)
Les normes NATO sont 100% U.S,ceci explique cela
Ben au moins ils faisaient des économies en câbles électriques et d'ampoules Laughing

Oui mais qd tu tombes sur un geek au contrôle technique... ca peut poser parfois des soucis Faisceau électrique   263647
Revenir en haut Aller en bas
Smrecnik

Smrecnik

Modéle de votre(vos) mogs : Je suis devenu acquéreur d'un unimog 404 114 et j'aimerai partager cette passion avec vous.
Localisation : 57320
Pays : france
Nombre de messages : 112
Age : 59
Emploi/loisirs : Ajusteur/mécanique
Prénom : Gilbert
Année : Mon unimog est de 1962, c'est un 404 114
Date d'inscription : 20/12/2012

Faisceau électrique   Empty
MessageSujet: Faisceau électrique   Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 20:00

Pour le C T je jouerai la carte du modèle d'origine
Je verrai bien... Faisceau électrique   830435
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2979
Age : 54
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

Faisceau électrique   Empty
MessageSujet: Re: Faisceau électrique    Faisceau électrique   Icon_minitimeVen 24 Mai 2013, 20:28

si ton 404 est en "collection",légalement il y a pas de problèmes.Mais c'est sur, un contrôleur pas très au courant peut t’embêter ,mais il serra dans son tord.
D’où il vient ce 404? apparemment il était immatriculé dans le 67,la CG elle est normale ou collection?L'ancien proprio il a bien du le passer au CT,et lui ,il a pas eu de problèmes.
Donc t’inquiètes pas
Revenir en haut Aller en bas
Smrecnik

Smrecnik

Modéle de votre(vos) mogs : Je suis devenu acquéreur d'un unimog 404 114 et j'aimerai partager cette passion avec vous.
Localisation : 57320
Pays : france
Nombre de messages : 112
Age : 59
Emploi/loisirs : Ajusteur/mécanique
Prénom : Gilbert
Année : Mon unimog est de 1962, c'est un 404 114
Date d'inscription : 20/12/2012

Faisceau électrique   Empty
MessageSujet: Faisceau électrique    Faisceau électrique   Icon_minitimeMar 28 Mai 2013, 00:07

salut tito, oui mon 404 est en carte grise collection, mais je l'ai acheté sans CT
L'ancien proprio l'avait gardé pendant 4 ans sans faire quoi que ce soit dessus,
Pas même la carte grise à son nom...le lierre commençait à pousser dans les tambours de freins...
je remets donc tout en ordre pour passer ce fameux CT
Je suis allé me renseigner auprès des services, et à priorie il sont assez indulgent pour les
Véhicules de collection, les points les plus importants sont bien sur, les freins,
l'éclairage, les pneus, la direction, bref tous les organes de sécurité, le reste est à
L'appréciation du contrôleur suivant son humeur du jour,
On Vera bien..
Je vous tiens informé, à bientôt
Gilbert du 57..
