 treuil et relevage AR compatible?

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: treuil et relevage AR compatible?   Mer 19 Déc 2012, 14:51

Salut les mogeurs
Y a t il incompatibilité d'humeur entre le treuil typ b (h3500)
et un dispositif de relevage "d'origine"?Ou faut il un relevage spécifique?
Et en parlant de relevage,à quoi cela ressemble la fixation des bras sur les anciens ponts?
Ça en fait,mais pour banjo



Je sais que toi Sepele à des tas d'illustrations,et j'ai vu même que tu avais des plans des bras et autre(pour eux je pense avoir assez d'info)
Tout illustration/document serais bienvenue.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Mer 19 Déc 2012, 17:11

tu peux prendre appui sur le treuil pour un relevage

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Mer 19 Déc 2012, 17:38

Ce montage est effectivement intéressant,mais là scratch je comprend pas trop comment il fonctionne.
J'essaye de m'imaginer le piston travailler,et je vois pas les bras bouger

Cela déporte pas l'ensemble très en arrière?
C'est une rallonge pour le tube cannelé après la roue dentée du treuil qui permet d'utiliser le cardan jaune?
De toute façon ça rendrait le treuil non démontable par la suite sans enlever
le relevage,et j'aimerais pas trop.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 08:50

C'est ça un relevage pont banjo?Bon ,suis désolé,mais j'ai jamais vu fonctionner ce genre de truc pale
Mais si les bras sont solidaire du pont et les tirants du châssis,ça veut dire qu'en roulant,le relevage va
osciller suivant la compression des suspensions scratch ...En plus le système empêche d'utiliser une partie du plateau
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 09:07

C'est ce genre de montage que j'aimerais,justement pour installer une petite bêche.
au fait c'est quoi la manette sur le treuil?Moi je l'ai pas.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 13:40

c'est la manette de débrayage du treuil, sans elle tu n'arrives pas à tirer le cable, sauf au prix de gros effort car cela entraine l'arbre de pdf

donc c'est ça que tu veux faire ?



ça ça me parait pas mal non plus dans le même genre



mais j'ai l'impression qu'il faut faire un renfort pour le treuil à partir des longerons sinon le treuil doit pas trop aimer



ou sinon le système d'origine



et du coup pas besoin de relevage surtout cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 16:31

C'est exactement ça,et je voulais savoir à quoi ressemble les "brides"qui fixe le double bras au pont banjo.
Par contre Sepele tu viens de me briser le cœur j'avais cru comprendre ce problème pour dérouler le câble
sur le forum allemand,maintenant tu confirmes Donc mon treuil sans manette, c'est juste pour faire joli et pas pour travailler...
Ben ça va pas ça. Donc même pas je le monte alors,il va intégrer la rubrique "a vendre" et le treuil d'Etienne redevient d'actualité(merci Etienne) lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1934
Age : 54
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 18:11

tu as peut-être moyen de refaire la commande du treuil !!

avant de le refourguer faut essayer
sinon le système de petite bêche me plait bien aussi, pour moi il serait parfait à l'avant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jmogg

avatar

Modéle de votre(vos) mogs : AUCUN
Localisation : Loin
Pays : france
Nombre de messages : 713
Date d'inscription : 11/11/2011

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 18:18

zombinis a écrit:
tu as peut-être moyen de refaire la commande du treuil !!

avant de le refourguer faut essayer
sinon le système de petite bêche me plait bien aussi, pour moi il serait parfait à l'avant

Toi, tu as déjà ton relevage AV. Avec 2-3 bouts de ferraille et un poste à souder tu peux te fabriquer facilement une bêche 3 pts escamotable Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 20:03

Si il y a une combine pour le treuil je suis preneur.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 20:36

s'il te manque la manette ça doit pas être bien grave, c'est juste un petit bout de tole qui actionne un axe .... mais je viens de voir mes photos il semblerait bien qu'un treuil existe aussi sans la manette, ça doit être la différence entre un 3500 et un 4000 .... à vérifier





j'ai l'impression que les treuils à fixer sur un 401 n'ont pas la manette

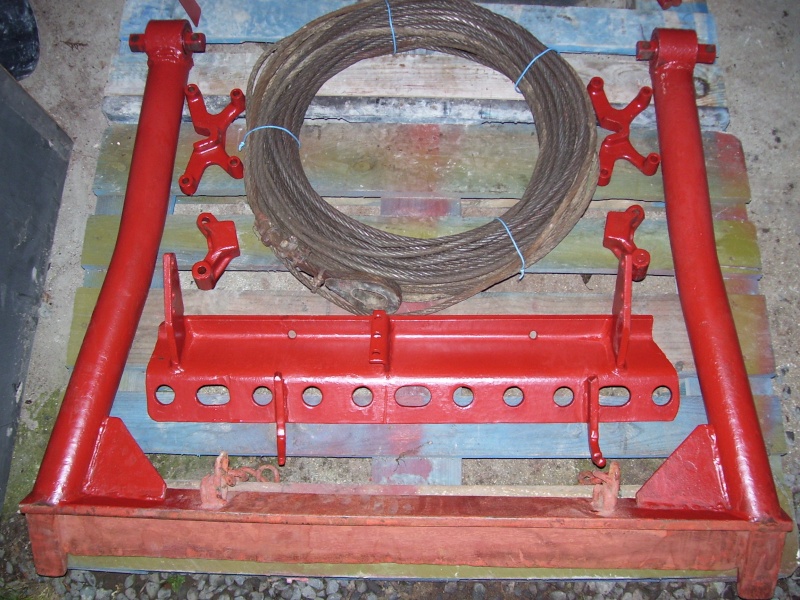

Côté fixations relevage 401 tu les vois ici

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 21:41

c'est exactement ça,le mien c'est un h3500
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4606
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Jeu 20 Déc 2012, 22:02

Bonjour

en te creusant les neurones , tu dois pouvoir monter un crabot sur le pignon moteur au niveau des cannelures de la pdf !

pourquoi pas un embrayage de clim électromagnétique!

bonne réflexion
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Ven 21 Déc 2012, 13:30

Ou la la Fred ,on dépasse largement mes capacités là lol!
Et moi qui avait pris se treuil en me disant:"il serra 100 x plus facile a installer que celui d'Etienne..."
C’était sans compter sur le fait qu'il était très(trop)dur à dérouler.Il faut que je fasse des conneries,y a pas...



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Etienne

avatar

Modéle de votre(vos) mogs : 406 VL
Localisation : Nancy
Pays : france
Nombre de messages : 1282
Emploi/loisirs : Chef de projet / Mécanique - Sport
Prénom : Etienne
Année : 1969
Date d'inscription : 14/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 16:19

Ca c'est un treuil qui initialement était monté sur un 401-Fraise à neige de l'armée Suisse.
Je l'avais récupéré pour l'installer sur mon 1er 411.
Dessus il n ' y avait pas de système de crabot sur la PDF.
Mais je ne me souviens pas qu'il était dur à dérouler ...
Une fois que l'embrayage n'était plus en prise , le tambour tournait pratiquement tout seul





A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 18:15

Et bien voila un commentaire donne le morale. sunny
Donc à monter et essayer avant de vendre...
Revenons à mon relevage....

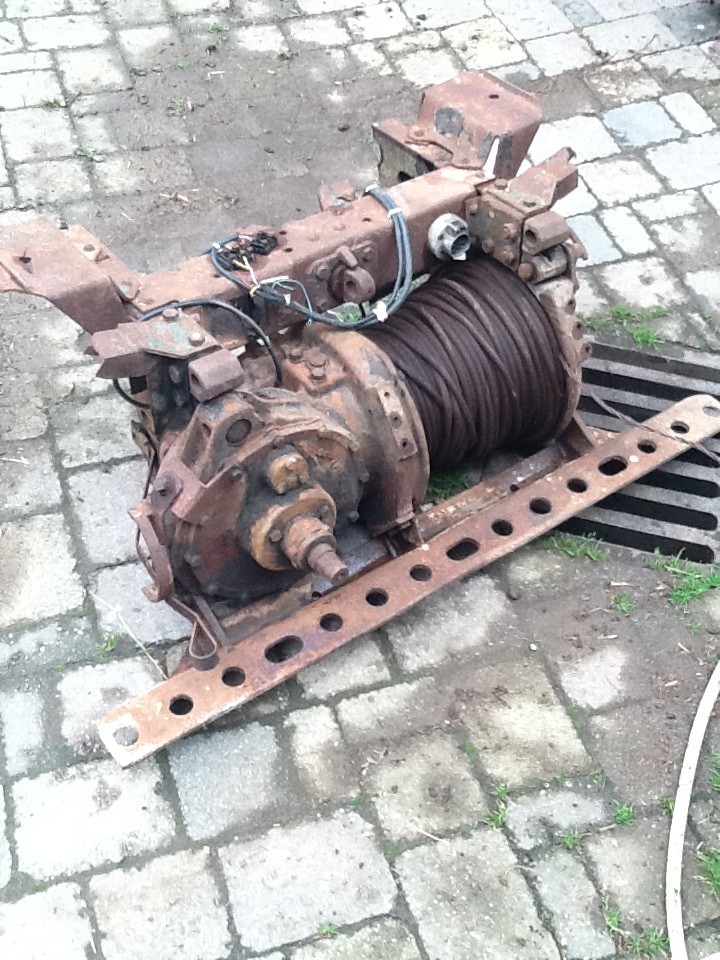

comment est relier ce "support de bras" au pont,quelqu’un a une photo?
Je suppose que c'est ce que j'ai entouré qui est fixé au pont.
Mais comment? scratch



Dernière édition par tito le Sam 22 Déc 2012, 18:22, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 18:21

Et donc si je comprend bien les vrais bras du relevage se fixent là ou j'ai entouré.

Je me doute que c'est un peut con comme questions,mais j'en ai jamais vu en vrai Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1934
Age : 54
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 19:23


l'axe que tu as sur la photo est prit entre les pièces 6 et 1 a l'aide de vis 8.
le 1 est fixé au réducteur




et le 1 sur l'essieu sur une pièce soudée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 20:25

Christophe tu as un 411 à pont banjo ou nouveaux ponts ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 20:41

les vieux banjo lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 20:44

Zombinis,ta photo c'est un nouveau ou vieux pont?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GDT



Modéle de votre(vos) mogs : Unimog 411 110 +
411 112 + 411 119
Localisation : VOSGES
Pays : france
Nombre de messages : 935
Prénom : Gérard
Année : 1957,1961 et 1964
Date d'inscription : 09/04/2011

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 20:54

Si c'est un vieux pont voici une photo du mien attention les vis de fixation ont un pas fin.

Et une photo de la fixation au châssis.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 21:38

la vue de Zombini c'est pour les nouveaux ponts (j'en recherche) par contre pour les ponts banjo ça se fixe au même endroit sur le pont ou c'est prévu, contrairement aux ponts banjo ou tous n'ont pas l'option





suis je bête sur le mien on le voit mieux ou c'est fixé


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: treuil et relevage AR compatible?   Sam 22 Déc 2012, 22:43

C'est plus clair avec la dernière photo,merci Sepele!
J'ai plus qu'a retourner en dessous du Mog avec la photo,et jouer au jeu des 7 différences lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GDT



Modéle de votre(vos) mogs : Unimog 411 110 +
411 112 + 411 119
Localisation : VOSGES
Pays : france
Nombre de messages : 935
Prénom : Gérard
Année : 1957,1961 et 1964
Date d'inscription : 09/04/2011

MessageSujet: Re: treuil et relevage AR compatible?   Dim 23 Déc 2012, 14:16

J'ai pensé à ton dos donc voici une photo du logement de l'axe de fixation et des vis qui vont avec.


Je ne sais pas si l'on trouve encore les silentblocs mais dans mon cas les axes ne sont pas encore sortis....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: treuil et relevage AR compatible?

Revenir en haut Aller en bas

treuil et relevage AR compatible?
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» treuil et relevage AR compatible?
» treuil qui sert aussi de verrin de benne
» Treuil electrique
» 411 jurassien 1972
» verbalisation abusive (engin de relevage)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: forum-
Sauter vers:
