MessageSujet: bras de relevage 411   Mar 27 Nov 2012, 21:22

je vais remettre un relevage sur mon 411, quelqu'un peut il me donner la longueur des bras de relevage d'un 411 avec anciens ponts
pour la section des bras je pense prendre du plat de 50 x 20

merci






Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 18:04

au choix



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ben

avatar

Modéle de votre(vos) mogs : 401 101
Localisation : Chimay
Pays : belgique
Nombre de messages : 1419
Age : 49
Prénom : Benoit
Année : 1956
Date d'inscription : 29/09/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 19:08

Sepele, tu m'épates. Ben cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4680
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 19:20

Bonjour

le jour où son disque casse !! on est No perdus !

mets les sauvegardes des données dans le coffre suisse de Antoine Doinel lol!

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 20:47

vérifiez tout de même les dimensions chez quelqu'un qui à ça, sait on jamais ....
C'est que le sujet m'intéressait aussi lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gamin08

avatar

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 55
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 21:10

sur les 421,c'est des recup il y en a un avec des bras de someca et l'autre c'est des bras de petit gris
seul probleme,pas moyen de refaire des trous dans le deuxieme cas (mes forets fument desuite )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 21:15

faut les donner à quelqu'un qui a la possibilité de chauffer et forer en même temps, je ne me rappelle plus le nom du procédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
korrigan

avatar

Modéle de votre(vos) mogs : 411 et 421
Localisation : 29
Pays : france
Nombre de messages : 214
Age : 36
Année : 59
Date d'inscription : 09/05/2010

MessageSujet: Re: bras de relevage 411   Mer 28 Nov 2012, 21:21

merci pour tes plans, le probleme est qu'il y a 30 cm de difference pour l'entraxe des rotules entre les 2 plans, donc si quelqu'un a les bras d'origines sur son mog merci de nous confirmer les dimentions
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1947
Age : 54
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 10:47

sur mon 421; l'entraxe des rotules est de 800 mm




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 623
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 12:09

Sur mon 421, relevage d'origine,entraxe des rotules 800 mm aussi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 20:44

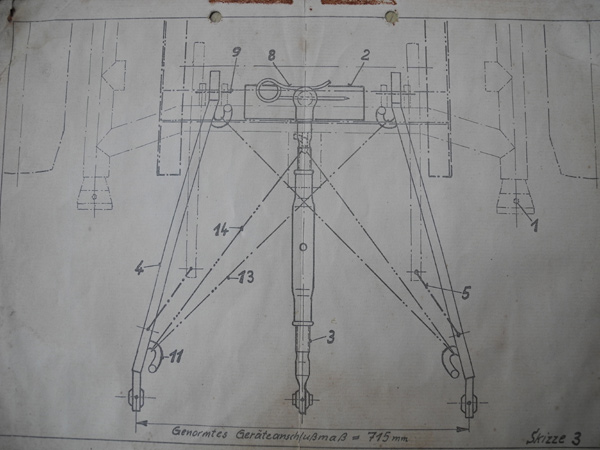

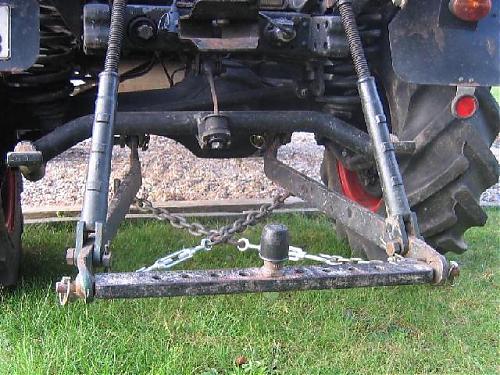

là tu me fais douter ...... c'est un peu pour ça que je te disais de vérifier quand même

là c'est 660




et là 715



pour le fun




oups désolé c'était l'entraxe d'un bras ... mais je laisse les photos ça peut servir ....

Je pense que les 7cm de différence s'expliquent du fait que sur le 421 la barre de relevage est fixé sur le pont arrière, contrairement au modèle de relevage par air qui est sur la barre agricole, donc déjà déportée par rapport au pont



et tant qu'on y est sur le mbtrac


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gamin08

avatar

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 55
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 20:55

voit pas ou est le probleme,puisqu'il y a des rotules a chaque extremitée des barres scratch
.


Dernière édition par gamin08 le Jeu 29 Nov 2012, 21:00, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 20:57

zombinis, tu as fixé les chaines de maintien sur quoi ? pourrais tu faire une photo d'un peu plus près à l'occasion ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Thibaut 07

avatar

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3407
Age : 30
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 21:01

gamin08 a écrit:
sur les 421,c'est des recup il y en a un avec des bras de someca et l'autre c'est des bras de petit gris
seul probleme,pas moyen de refaire des trous dans le deuxieme cas (mes forets fument desuite )

J'ai un mf 825 et j'ai fais des trous dans les bras cheers 1° essai à la poinçonneuse d'une boite de charpente métallique : le poinçon s'est transformé en granulés... 2° essai avec des forets bien dur et hop ! Sinon il faut tailler avec le même angle qu'un foret acier la pointe d'une mèche à béton et ça perce cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gamin08

avatar

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 55
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 21:07

en principe c'est des peices de ce genre
.
c'est maintenu avec les boulons du reducteur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 21:46

mais du coup les vis de fixation du réducteur sont trop courtes non ? Ce ne sont pas des filetages spéciaux ?
Cependant sur le montage de zombini j'ai l'impression qu'il avait les fixation de l'ancienne barre agricole, mais on ne voit pas bien ....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gamin08

avatar

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 55
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

MessageSujet: Re: bras de relevage 411   Jeu 29 Nov 2012, 23:34

oui,il y a des "attentes" de prevus sur le systeme de barre a hauteur constante et ce de serie cheers
pour les boulons,oui ils sont plus long et c'est du pas de 100 je crois.
merci pour l'info avec des meches a beton
demain je te met une vue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Denis
Admin
avatar

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

MessageSujet: Re: bras de relevage 411   Ven 30 Nov 2012, 07:25

les boulons à pas fin tu peux trouver chez www.bricovis.fr
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1947
Age : 54
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: bras de relevage 411   Ven 30 Nov 2012, 10:15

sur mon 421, j'ai ceci sur les réducteurs ,
les supports de barre a niveau constant.
je me sers de la pièce n°1 fixée au réducteur

j'ai plié un tole épaisse autour de la bague n°3 et je viens pincer un maillon de la chaine


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Ven 30 Nov 2012, 18:55

merci pour les photos, c'est bien ce qu'il me semblait ; ça fait un bail que je cherche ces fixations si jamais vous en voyez quelque part ....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gamin08

avatar

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 55
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

MessageSujet: Re: bras de relevage 411   Ven 30 Nov 2012, 20:44

on voit bien les oreilles
.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
korrigan

avatar

Modéle de votre(vos) mogs : 411 et 421
Localisation : 29
Pays : france
Nombre de messages : 214
Age : 36
Année : 59
Date d'inscription : 09/05/2010

MessageSujet: Re: bras de relevage 411   Ven 07 Déc 2012, 21:31

l'ancien modele de relevage pour pont banjo est donc adaptable sur les 411 et les 421 mais il faut des pieces d'adaptations comme sur le 421 de zombinis, j'adapterai peut etre ce montage sur mon 421
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Sam 08 Déc 2012, 08:20

zombinis, à tout hasard, aurais tu encore les autres pièces qui servaient à fixer la barre arrière (que l'on ne voit plus fixé à ton pont) là ou j'ai mis des flèches ? si oui serais tu vendeur ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1947
Age : 54
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: bras de relevage 411   Sam 08 Déc 2012, 10:14

on parle bien des pièces n°6 ?
oui je les ai toujours,
il suffit que je les cherches de nouveau.
j'ai suivi les conseils de Denis et je les ai conservé.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3470
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: bras de relevage 411   Sam 08 Déc 2012, 20:25

oui tout à fait ; si jamais tu veux t'en séparer lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: bras de relevage 411

Revenir en haut Aller en bas

bras de relevage 411
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» démontage bras de relevage 401
» bras de relevage 411
» photo relevage d'origine sur un 411
» treuil et relevage AR compatible?
» relevage arriere

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: forum-
Sauter vers:
