MessageSujet: Dimensionner moteur/pompe hydraulique pour treuil   Lun 12 Nov 2012, 19:41

Voila le problème a résoudre:
J'ai acheté le treuil simpar d'Etienne,mécanique a la base (démultiplication de la bête 1:30 ,capacité dans les 3 tonnes)
Je veux le monter à l’arrière,mais pas en mécanique ,je le voudrais hydraulique ,pour des raisons
de facilitées d'emploi(maintien en tension possible,2 sens d'utilisation,mais surtout,
possibilité de désengager le treuil sous charge,sans être obligé d'utiliser l'embrayage et le levier pdf.
Donc je peux rester à l’extérieur du mog pour travailler.
Que choisir comme cylindrée pour la pompe et le moteur?Et quelle capacité pour le réservoir d'huile?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4030
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Lun 12 Nov 2012, 21:57

Bonjour

tu devrais cliquer sur" recherche" il y a une doc à moi complétée par d'autres , peut être au moment des calculs d'Etienne pour monter le sien en hydraulique

à+


Dernière édition par fred le Lun 12 Nov 2012, 22:01, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2527
Age : 50
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Lun 12 Nov 2012, 21:59

Cool,merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4030
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Lun 12 Nov 2012, 22:17

bonjour

la recherche !! pas évident il y en a un là ,mais il en manque



http://www.unimog-mania.com/t3890p18-connaissez-vous-ce-treuil

http://www.unimog-mania.com/t6865-commande-hydraulique-pour-un-treuil-mecanique-dodge?highlight=moteur+hydraulique

regarde aussi du coté de la restauration du 411 d'Etienne

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2527
Age : 50
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Mer 14 Nov 2012, 10:20

Merci les gars ,je prend mes lunettes,et ma calculatrice ,et je vais essayer de voir ce que cela donne....
Très intéressant tous les sujets que vous avez déterrée pour moi.Je comprend qu'il faut un sacré débit pour faire
tourner tout ça(pompe digne d'une grosse fendeuse) et qu'un 411 est limité à une pompe groupe 2 maximum.
Je vais tacher de trouver un compromis traction /vitesse raisonnable,je verrais bien.

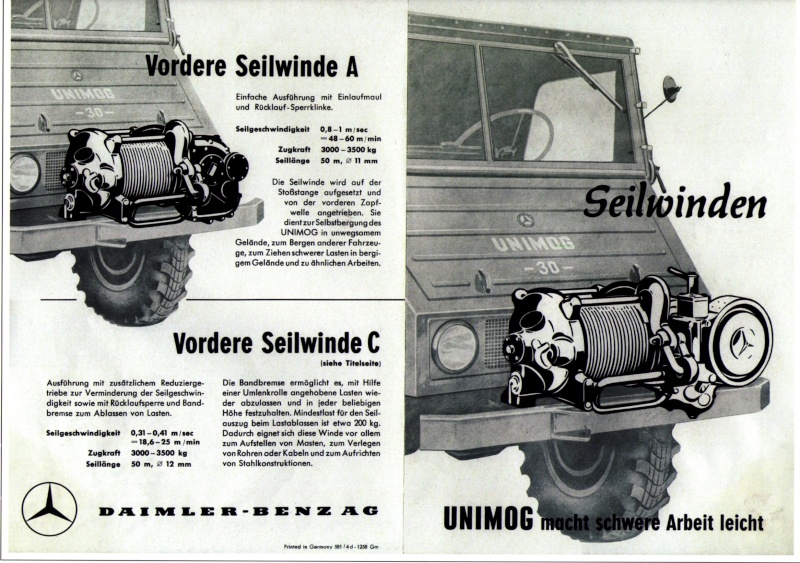

Quelqu’un a une idée de la vitesse d'enroulement de mon treuil type A,ce serrait suffisant pour moi comme vitesse ?
Sinon je vais sortir le chrono et le mètre lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Etienne

avatar

Modéle de votre(vos) mogs : 406 VL
Localisation : Nancy
Pays : france
Nombre de messages : 1284
Emploi/loisirs : Chef de projet / Mécanique - Sport
Prénom : Etienne
Année : 1969
Date d'inscription : 14/01/2009

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Sam 17 Nov 2012, 10:48

Presqu' 1 mêtre par seconde
En hydrau ça ira sûrement moins vite.
Bon là c'est donné avec la pdf à 500tr.



Moi je ne fonctionne qu' avec de la récup donc j'adapte en fonction du résultat
Je ne suis pas un bon exemple.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud

avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 3952
Age : 21
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Sam 17 Nov 2012, 11:08

oui, mais tu fais ça tellement bien et vite que tu es un bon exemple pour nous
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1852
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Sam 17 Nov 2012, 11:08

il faut d'abord trouver la vitesse de rotation que tu veux a l'entrée du treuil
ainsi que le couple
et d'après ça tu cherches les caractéristiques du moteur nécessaire
et en fonction du moteur tu trouves la pompe adaptée
au regime maxi du moteur une pdf c'est 500 tr/mn
donc a régime convenable faut dire environ 200 tr/mn
donc un moteur de régime nominal de 200 tr/mn me semble bien
par contre pour le couple aucune idée

http://www.hydrodis.com/composants-hydrauliques/305-moteur-hydraulique-type-omp-omr.html

ici il y a plusieurs idées de vitesses de rotation et de couple
ainsi que la pression et les débits dont ils ont besoin

il y a même les manchon pour entraîner le treuil en accessoire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2527
Age : 50
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Sam 17 Nov 2012, 14:33

Si si Etienne,tu es un bon exemple,au contraire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud

avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 3952
Age : 21
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: Dimensionner moteur/pompe hydraulique pour treuil   Sam 17 Nov 2012, 15:52

Salut Tito, n'oublie pas de mettre des photos du montage

Amicalement, Ariège'Mog
