Bonjour à tous

Je viens d'avoir un problème avec la boîte de vitesses du 406
boîte G, 6 vitesses après une journée de débardage je suis rentré à la maison, petit arrêt pour rependre la portière et gros stress???
Plus moyen de rentrer une vitesse.
Après plusieurs essais la 5ème est parvenue à rentrer mais depuis ne veut plus ressotir Donc je me retrouve avec la boîte bloquée.
Je viens de sortir la boîte pour une révision totale
synchros roulements à remplacer et probablement 2 pignons bien endommagés à vue d'oeuil plus de précisions lors de l'ouverture de la boîte.
Voici quelques photos

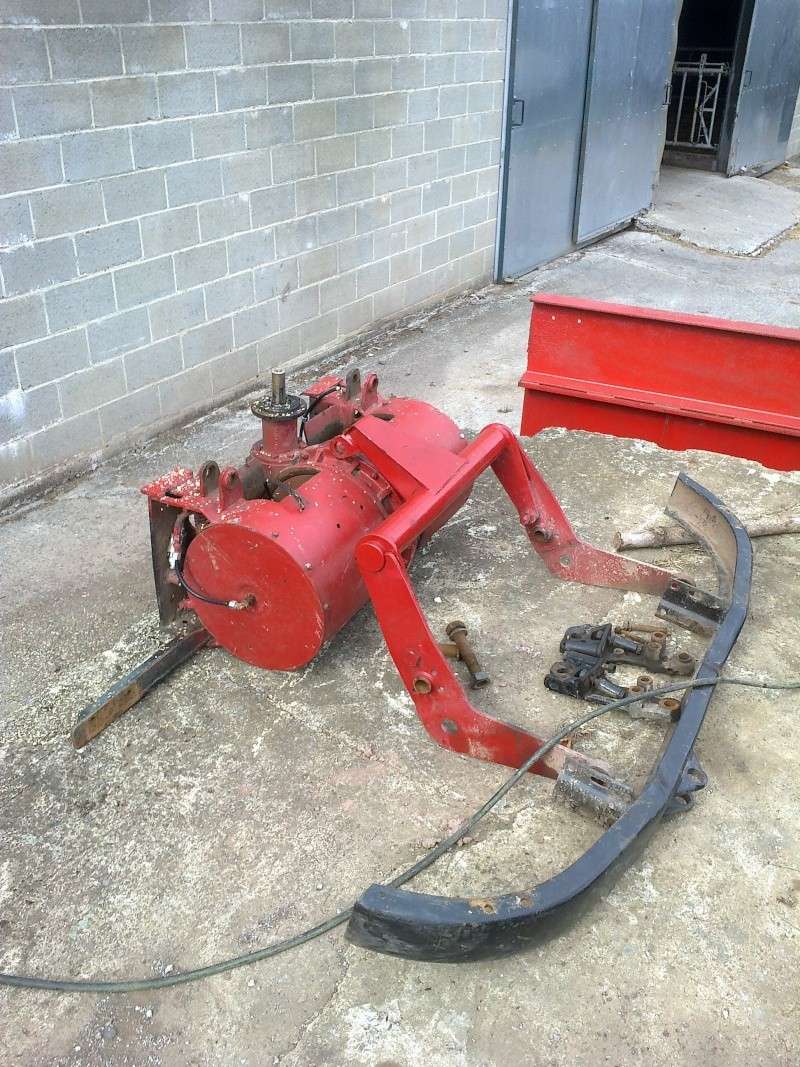

Démontage des treuils
Boîte de vitesses bloquée 18-12-10
Puis voici la boîte prête à sortir
Boîte de vitesses bloquée Boite_10
Boîte de vitesses bloquée Boite_11
maintenent l'intérieur
Boîte de vitesses bloquée 18-12-11
Boîte de vitesses bloquée 18-12-12
la suite pendant la semaine avec les photos de l'embrayage qui n'existe plus et les plateaux qui sons morts
