UNIMOG-MANIA
! ! Toutes les photos qui défilent sont celles des membres d'Unimog Mania.
Inscrivez vous si vous voulez accéder à l'intégralité des rubriques,
ça vous prendra 30 secondes, c'est gratuit et vous n'aurez plus de pub !!


.
UNIMOG-MANIA
! ! Toutes les photos qui défilent sont celles des membres d'Unimog Mania.
Inscrivez vous si vous voulez accéder à l'intégralité des rubriques,
ça vous prendra 30 secondes, c'est gratuit et vous n'aurez plus de pub !!


.

UNIMOG-MANIA

Soyez les bienvenus si vous vous intéressez aux Unimog et MB Trac

AccueilAccueil  GalerieGalerie  RechercherRechercher  S'enregistrerS'enregistrer  ConnexionConnexion
-20%
Le deal à ne pas rater :
Pack Gigabyte Ecran PC Gamer 27″ LED M27Q (rev2.0) + Radeon RX 6950 ...
749 € 939 €
Voir le deal



 fixation vérin relevage hydraulique 411/421

Aller en bas
+5
kiki
Benoit04
zombinis
gamin08
sepele
9 participants
Aller à la page : Précédent  1, 2
AuteurMessage
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7847
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeMar 19 Juin 2012, 23:09

Bonjour

si c'est solidworks ,jusqu'à la version 2010 , tu peux faire passer , je vous le retransforme , en jpg, pdf , step... vous préciserez

à+
Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Format des fichiers   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeDim 24 Juin 2012, 20:03

Bonsoir,

Je n'arrive pas à envoyer les plans vu que l'on ne sait envoyer que des images.
Envoyez moi une adresse mail afin de les envoyer en pièce jointe.
Existe t'il une visionneuse de fichier Solid Work?
La version utilisée pour dessiner est 2007.

@+

PS: dernière idée, j'ai zippé. A tester
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeDim 24 Juin 2012, 20:54

lorsque tu écris un message, juste en dessous tu as une fenêtre qui te permet de joindre un fichier en tout genre

ainsi

Vous pouvez joindre 10 fichier(s) avec le formulaire suivant :
( 3g2, 3gp, bmp, doc, docm, docx, gif, jpg, m4a, m4v, mov, mp3, mp4, mpg, pdf, png, pps, ppt, pptm, pptx, swf, tif, txt, wma, wmv, xls, xlsb, xlsm, xlsx, zip )

taille maxi 29 Mo
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Fichiers   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeDim 24 Juin 2012, 21:33

Merci.

Cette fois il est passé. fixation vérin relevage hydraulique 411/421 - Page 2 251561

Je n'ai pas encore vu le résultat. Je verrai demain au boulot car je ne trouve pas de vioneuse pour solid Works.

J'espère que ça sera exploitable.

J'espère aussi que ça va pouvoir aider des gens a avoir un relevage a un meilleur prix.

Ca va aller.
Fichiers joints
fixation vérin relevage hydraulique 411/421 - Page 2 Attachmentcylindre.zip
Vous n'avez pas la permission de télécharger les fichiers joints.
(1.8 Mo) Téléchargé 102 fois
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7847
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 21:44

Bonjour

voici , en images , j'ai préassemblé

fixation vérin relevage hydraulique 411/421 - Page 2 Releva10

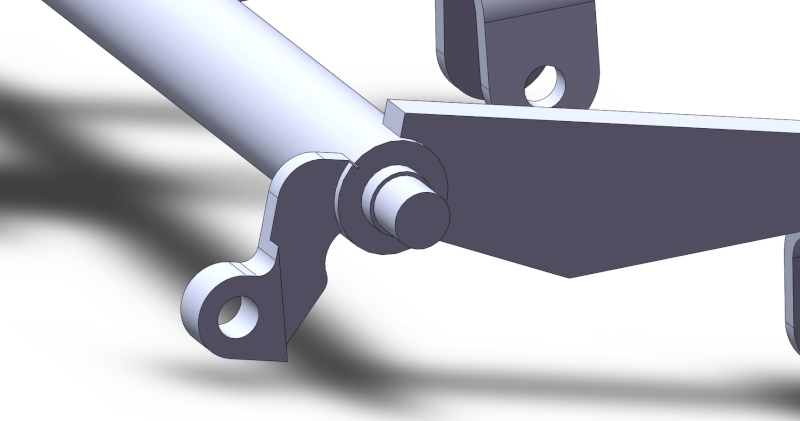

le basculateur seul

fixation vérin relevage hydraulique 411/421 - Page 2 Vue_ax10

à mon avis le corps réalisé en 2 parties soudées sur le cylindre n'est pas une solution à utiliser , les contraintes au niveau des soudures seront trop importantes

il faudrait proposer une pièce d'un seul tenant comportant un alésage pour y inserer l'axe de rotation .

j'essaye si j'ai un moment

à+
Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 21:49

Je découvre le dessin.
Faudra que je fasse des photos en détail, mais c'est comme cela que c'est fait sur le kit.
Ca donne quand même pas mal.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 21:53

On voit bien la soudure sur une des photos que j'ai mis plus haut.
Franchement quand on a les pièces en main, il n'y a pas de doute sur la solidité de la pièce. En plus avec deux vérin, la charge est bien répartie.

J'ai trouvé une personne (sur le cite) qui a acheté une partie du relevage chez le même vendeur. Il n'a pas eu de soucis avec les trous du support de vérin dans le chassis. Je sais vraiment pas ce qui c'est passé avec mon montage.

@+

Laversion 2010 de solid work, tu l'as trouvé sur le net???
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7847
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 22:00

Bonjour

je pensai à ça !

fixation vérin relevage hydraulique 411/421 - Page 2 Piace211au lieu defixation vérin relevage hydraulique 411/421 - Page 2 Vue_ax10

pour solid , en mp si j'arrive à te le mettre en ligne ! mais c'est énorme !

à+
Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 22:19

C'est clair que c'est mieux, mais je ne sais plus si les deux bras sont alignés??
Comme le mog n'est pas chez moi et que je part en vacance, il faudra patienter.
Je me demande si les vérins sont standard.
Il faudrait trouver un catalogue.

Tu as un relevage sur un 411?
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7847
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 22:55

Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin


Modéle de votre(vos) mogs : 411.119
Localisation : Rochefort
Pays : belgique
Nombre de messages : 3681
Age : 46
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitimeLun 25 Juin 2012, 23:06

Sur le montage d'origine, il ya un boulon de 12 mm (je pense) installé dans lle même alignement que l'axe du vérin?
J'avais pas envie de forrer un trou de plus dans mon chassis, mais je pense que c'était prévu. A voir avec les plans.

Ca lève bien avec un vérin?
Pour ma part, je compte juste lever ma fendeuse, donc ça devrai aller sans problèmes.

fixation vérin relevage hydraulique 411/421 - Page 2 63835
Revenir en haut Aller en bas
Contenu sponsorisé





fixation vérin relevage hydraulique 411/421 - Page 2 Empty
MessageSujet: Re: fixation vérin relevage hydraulique 411/421   fixation vérin relevage hydraulique 411/421 - Page 2 Icon_minitime

Revenir en haut Aller en bas

fixation vérin relevage hydraulique 411/421
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» bague fixation relevage AR 411 et 421
» verin relevage
» verin relevage arr 406
» Support de fixation/traction bas bras de relevage
» fixation tuyau hydraulique 421

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
UNIMOG-MANIA :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: forum-
Sauter vers:
