 Selecteur avant/arrière 421

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:39

Bonjour,
Voila mon soucis:
Le passage en position avant/arrière est difficile voir impossible avec le levier; apparemment ça "saute", je m'explique: l'extrémité du levier qui actionne la fourchette ne semble pas assez long et ripe sur la fourchette.
D'après l'ancien proprio il faut recharger l'extrémité du levier car d'après lui il est usé.
D'après ce que je vois le fameux levier semble correct, le méplat qu'on peut voir à l'air d'être d'origine. Je me demande si ça n'est pas plutôt la fourchette qui serait tordue ou qui aurait pris du jeu; descendant du coup un peu vers le bas.
Du coup j'ai démonté le levier et j'actionne le selecteur avec un tournevis (ça fonctionne mais ça ne peut pas être une solution définitive...)

Voici les photos pour être plus clair :

Selecteur avant/arrière 421 Cg_mog16
Fourchette de sélection (levier démonté), désolé pour les feuilles et la crasse mais c'est le jour de mon acquisition Embarassed

Selecteur avant/arrière 421 Cg_mog17

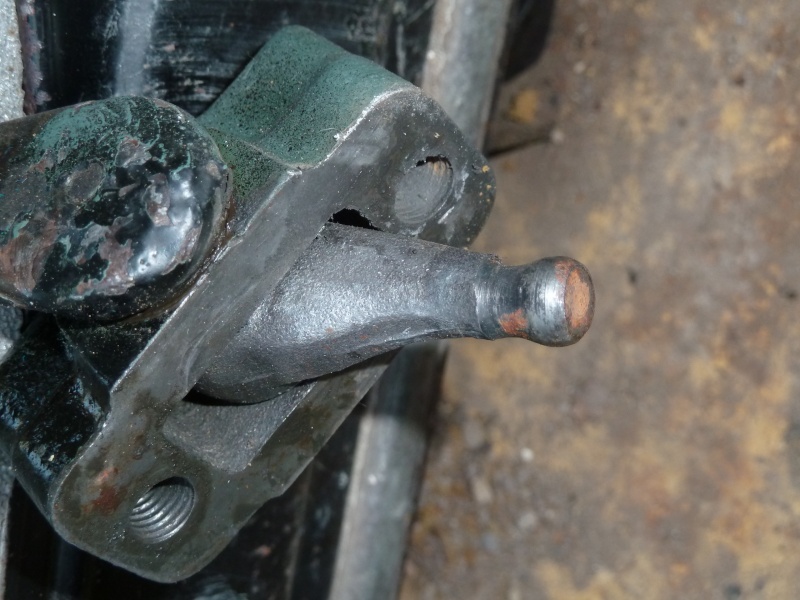

Levier: Le bout peut paraître "matté", mais en regardant de près le méplat semble être d'origine, on distingue même les traces concentriques d'usinage (réalisé au tour certainement).Un méplat d'usure n'aurait d'ailleurs pas fait un cercle parfait tel qu'on le voit ici...non...?

Avez vous une idée du problème ? avant de recharger j'aimerai être sûr qu'il ni a pas une autre solution: redresser la fourchette si c'est ça, ou réduire son jeu...

Merci !
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6015
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:53

Bonjour

on est bien d'accord que ce levier ne peut être actionné que sur la 1 et la 2 ?

enfin sur les boites F!

à+
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:56

Salut Fred, oui on est bien d'accord; mais ta question est pertinente, et là j'ai honte Embarassed car au départ je n'arrivai pas a passer en marche arrière du tout (même au tournevis) car j'étais en 3 ieme, je sais c'est un classique, mais je me suis fait avoir... cheers

Mais maintenant c'est bon j'ai pigé, la marche avant et arrière fonctionnent nikel, c'est juste le levier qui ne joue pas son rôle.

Merci
Revenir en haut Aller en bas
sepele

sepele

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3458
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:56

tu as quoi comme boite ? F ou G ?
peut être est ce le levier d'une autre boite que la tienne qui aura été adapté ?


Dernière édition par sepele le Mar 12 Avr 2011, 21:57, édité 1 fois
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:57

donc du coup j'en conclu que j'ai une boite F ?...
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:57

sepele a écrit:
tu as quoi comme boite ? F ou G ?
peut être est ce le levier d'une autre boite que a tienne qui aura été adapté ?

honnêtement j'en sais rien Embarassed
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:58

demain je vais vérifier si j'ai du jeu de haut en bas sur la fourchette, ça pourra nous donner une indication...
Revenir en haut Aller en bas
sepele

sepele

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3458
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 21:59

boite F

Selecteur avant/arrière 421 Boitef10

boite g

Selecteur avant/arrière 421 Boiteg10
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:01

oki, bah je vous dis ça demain Selecteur avant/arrière 421 63835 , enfin si cette partie est visible sans tout désosser bien sûr ^^

Et la différence "fonctionnelle" entre les deux ? même si j'imagine que ce sujet est trouvable sur le forum, mais je profite du fait qu'on en parle pour m'instruire un peu Laughing


Dernière édition par tobec le Mar 12 Avr 2011, 22:04, édité 1 fois
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6015
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:03

Bonjour

jolie terrasse sepele! lol!

si je lis bien la doc 6+2boite

4+4 boite G

pour le reste pas assez de recul sur les boites , je viens d'acheter ma 1ere en kit à remonter , j'apprendrai un de ces jours !

à+
Revenir en haut Aller en bas
sepele

sepele

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3458
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:03

bien sur, tu regardes la boite côté réservoir
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:05

moi c'est du 6+2 ça je suis sûr ! enfin je crois... Laughing

Demain photo ! comme ça on sera sûr
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6015
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:06

Bonjour

petit Hs puis qu'on a les photos !

la bte F est idem au 411! donc la cloche du 421 doit se monter sur le corps de boite du 411!

donc !!
l'Om 615 /616 doivent se monter sans modif (de cloche ) sur le 411 scratch

à+
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:06

fred a écrit:
Bonjour

jolie terrasse sepele! lol!

si je lis bien la doc 6+2boite

4+4 boite G

pour le reste pas assez de recul sur les boites , je viens d'acheter ma 1ere en kit à remonter , j'apprendrai un de ces jours !

à+

oui jolie terrasse, madame râle pas trop d'avoir une boite sur sa terrasse ? lol!
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMar 12 Avr 2011, 22:11

encore une photo qui peut aider:
nb: depuis j'ai aspiré un peu hein ! Laughing soyez indulgents^^


Selecteur avant/arrière 421 Cg_mog18
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9913
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 11:18

penche toi simplement et regarde avec tes yeux sous la cabine, coté droit, sous le siège passager: tu verras le côté de la boite
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 20:30

alors voila je pense que j'ai trouvé l'origine du problème:

J'ai contrôlé le jeu vertical de la fourchette à la main (au doigt en fait) et en faisant ça j'ai constaté que l'écrou situé 5 cm à coté était relié à la fourchette et l'ensemble a pris du jeu. Par contre en essayant de resserrer le fait de tourner l'écrou fait bouger la fourchette, du coup je n'ose pas forcer, je ne sais pas si il y a un contre écrou ou quelque chose du genre à l'intérieur...
Quelqu'un aurait il le plan éclaté de cette partie de la boite ? ça m'aiderai bien.

Photo !

Selecteur avant/arrière 421 P1010110

1 : écrou qui bouge en même temps que la fourchette
2 : fourchette (qu'on voit pas fait trop noir...)

Pour ce qui est de la boite ça doit donc être une G vu la configuration
Photo !

Selecteur avant/arrière 421 P1010111

Vous confirmez ?

Merci !
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9913
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 20:37

oui, c'est une G
mais un conseil: tu remontes le tout, pour pouvoir tout nettoyer avant de re-démonter !
il faut démonter le couvercle, après tu verras ce qui déconne
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 20:56

ok Denis, merci. Donc il y a juste un couvercle qui permet d'accéder à la partie haute de la boite (partie commandes) ?
Tu n'aurai pas l'éclaté par hasard ?

Selecteur avant/arrière 421 63835

Pourquoi nettoyer ?? c'est sale ? lol!
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 21:33

Excellent !! Selecteur avant/arrière 421 63835 Selecteur avant/arrière 421 690630

J'avais fais une recherche approfondie mais n'avais pas trouvé (j'ai sans doute merdé... silent )
Revenir en haut Aller en bas
sepele

sepele

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3458
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 21:33

Fred, effectivement la boite F est commune au 411 et à certains 421, et comme sur mes photo, la cloche de l'om615 aussi .... ou 616, y'a que l'embrayage qui est hydraulique, faut pouvoir le replacer dans la cabine du 411 ....

Pour la boite, je suis de l'avis de Denis, démonte le couvercle pour voir ou ça cloche (après nettoyage) lol!
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeMer 13 Avr 2011, 22:11

oki, merci je vais faire ça (après un bon nettoyage Laughing )
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeJeu 14 Avr 2011, 20:47

J'ai commencé à regarder, ça a pas l'air si simple (pour moi) de démonter ce capot; toutes les commandes sont reprises dessus...il faut que j'enlève chaque levier avant ? scratch
Revenir en haut Aller en bas
jeanluc47

jeanluc47

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 5316
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeJeu 14 Avr 2011, 21:07

Tous les leviers viennent avec le couvercle
Revenir en haut Aller en bas
En ligne
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitimeJeu 14 Avr 2011, 21:07

Bon j'ai dis une connerie, en regardant de plus près et plus calmement il n'y a que le levier des vitesses principal qui est relié au capot (et la patte de fixation du frein a main mais ça c'est pas trop grave).
Faut-il que j'y fasse quelque chose de particulier avant d'ôter le capot pour éviter que tout me saute à la face et que je sache plus rien remonter Embarassed ?

Selecteur avant/arrière 421 P1010120

Merci
Revenir en haut Aller en bas
Contenu sponsorisé




Selecteur avant/arrière 421 Empty
MessageSujet: Re: Selecteur avant/arrière 421   Selecteur avant/arrière 421 Icon_minitime

Revenir en haut Aller en bas

Selecteur avant/arrière 421
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: mécanique-
Sauter vers:
