Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 07 Avr 2012, 21:32

- 48 mm de diamètre pour la garniture et la tôle qui la tient, ça passe pil poil dans le carter du treuil
- 22 mm de garniture bakélite dont 2 mm de tôle
- ressort en fil de 5.5 mm de diamètre, 40 mm de long au repos, 32 mm de diamètre extérieur, extra-dur : quand j'appuie de tout mon poids il ne se contracte que de 3/4 mm.


restauration de mon 416  - Page 5 Img_2917





Dernière édition par Thibaut 07 le Dim 08 Avr 2012, 09:40, édité 3 fois
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 07 Avr 2012, 21:42

restauration de mon 416  - Page 5 63835 restauration de mon 416  - Page 5 63835 restauration de mon 416  - Page 5 63835 c'est impécable
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 07 Avr 2012, 22:10

Je peux affirmer à 95% que mon treuil est neuf (très très peu servi) donc la garniture du tampon est neuve aussi.
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 07 Avr 2012, 23:42

Bonsoir a tous
Merci a thibaut 07 pour les pièces et pour François peu tu donner les Diam des pièces Wink (le tampon est en baquelitte) Question
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 09:40

Schéma complété Laughing oui, la garniture ressemble à de la bakélite.
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 10:07

Bonjour
Grand Merci Thibaut07 je vais aller dans mon atelier faire les pièces Wink
J'avais un doute sur orthographe (bakélite) Embarassed
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 22:15

Bonsoir a tous
François voila le début des pièces usiner pour le treuil Wink
manu
restauration de mon 416  - Page 5 Img_3910
restauration de mon 416  - Page 5 Img_3911
restauration de mon 416  - Page 5 Img_3912
restauration de mon 416  - Page 5 Img_3913
j'ai du faire un tampon pour le filetage Laughing
restauration de mon 416  - Page 5 Img_3914
restauration de mon 416  - Page 5 Img_3915
restauration de mon 416  - Page 5 Img_3918
restauration de mon 416  - Page 5 Img_3919
restauration de mon 416  - Page 5 Img_3920
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 22:21

restauration de mon 416  - Page 5 879833 restauration de mon 416  - Page 5 532976 tes un chef manuu
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 22:32

Superbe boulot !! Il me manque la fraiseuse restauration de mon 416  - Page 5 263647 mais depuis que j'ai un tour il tourne presque tout les weekends ! Pour mes futures questions d'usinage je sais où trouver conseil !
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeDim 08 Avr 2012, 22:49

Thibaut07 pas de souci pour les conseil Wink le reste des pièces pour demain
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeLun 09 Avr 2012, 16:16

Bonjour a tous
voila la suite des pièces pour le treuil a François Wink et pour le frein a défaut de bakélite du nylon tongue
restauration de mon 416  - Page 5 0010
restauration de mon 416  - Page 5 1010
restauration de mon 416  - Page 5 1110
restauration de mon 416  - Page 5 1210
restauration de mon 416  - Page 5 1310
restauration de mon 416  - Page 5 1410
restauration de mon 416  - Page 5 1510
restauration de mon 416  - Page 5 1610
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeLun 09 Avr 2012, 17:01

salut manuu super boulot cheers restauration de mon 416  - Page 5 879833 .je t'envoi un mp
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeLun 09 Avr 2012, 20:37

Quand François va tirer le câble façon sprint ou saut de haies, le nylon va fondre lol! lol! lol! Non je déconne vraiment restauration de mon 416  - Page 5 532976 d'usinage !!
Revenir en haut Aller en bas
minimog26

minimog26

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeLun 09 Avr 2012, 21:21

restauration de mon 416  - Page 5 418929 c'est en voyant ce travail que je me dis que j'ai pas fini de decouvrire tout les pouvoir de mon tours a metaux restauration de mon 416  - Page 5 418929

trés trés beau boulot Wink
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeMar 10 Avr 2012, 22:09

encore merci manuu pour les pièces de mon treuil et pour restauration de mon 416  - Page 5 471637 je met tous sa en peinture demain
et merci aussi a thibaut 07 pour les cotes et les photos restauration de mon 416  - Page 5 533477
Revenir en haut Aller en bas
babali80

babali80

Modéle de votre(vos) mogs : 416
Localisation : Somme
Pays : france
Nombre de messages : 1846
Age : 42
Emploi/loisirs : Bureau d'étude robinetterie
Prénom : Olivier
Date d'inscription : 12/01/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeMar 10 Avr 2012, 22:13

un vrai travail d'équipe!
c'est le top de savoir et de pouvoir usiner
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeMar 10 Avr 2012, 22:38

Y'a pas de quoi !! ça sert à ça restauration de mon 416  - Page 5 824334 Wink du coup il y aura de la graisse neuve sur la pièce de mon treuil lol!
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeMar 10 Avr 2012, 22:45

dommage qu'il y a autant de km entre l'oise et l'ardèche,j'aurai pu voir ton mog restauration de mon 416  - Page 5 263647
Revenir en haut Aller en bas
david faverjon

david faverjon

Modéle de votre(vos) mogs : U406A 1968
Localisation : Haute Loire
Pays : france
Nombre de messages : 635
Age : 51
Emploi/loisirs : Technicien logistique
Prénom : David
Année : 1968
Date d'inscription : 19/04/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeMer 11 Avr 2012, 18:13

françois 60 a écrit:
dommage qu'il y a autant de km entre l'oise et l'ardèche,j'aurai pu voir ton mog restauration de mon 416  - Page 5 263647

Un coup de TGV, il te récupère à Valence TGV et hop !

David.
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeJeu 12 Avr 2012, 10:25

bonjour a tous

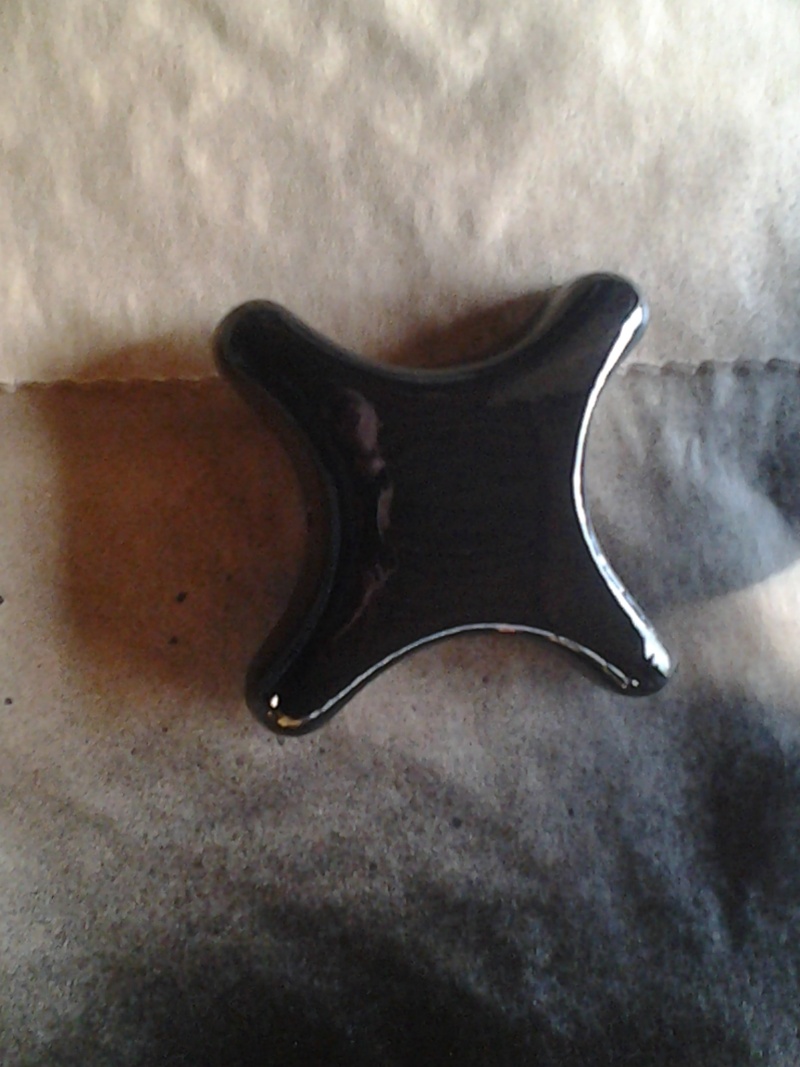

peinture des pièces
restauration de mon 416  - Page 5 00610

restauration de mon 416  - Page 5 00710

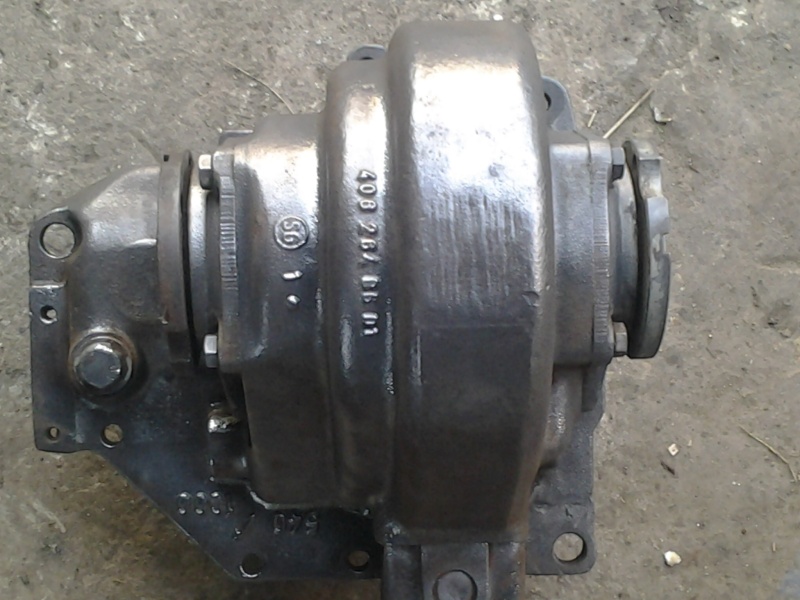

et décapage de la prise de force

restauration de mon 416  - Page 5 00810

et pour david c'est pas tunning elle ne restera pas chromer lol!
Revenir en haut Aller en bas
david faverjon

david faverjon

Modéle de votre(vos) mogs : U406A 1968
Localisation : Haute Loire
Pays : france
Nombre de messages : 635
Age : 51
Emploi/loisirs : Technicien logistique
Prénom : David
Année : 1968
Date d'inscription : 19/04/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeJeu 12 Avr 2012, 19:04

françois 60 a écrit:
bonjour a tous
et pour david c'est pas tunning elle ne restera pas chromer lol!


Oui Mais toi tu ne peins pas les ressorts en rouge comme quelqu'un qui se reconnaitra lol! lol! lol! lol!

Donc exempter de chromage ! geek

David.
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
417 de 1990
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3414
Age : 31
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeVen 13 Avr 2012, 22:24

Je vais les peindre sur le champs en noir restauration de mon 416  - Page 5 263647 et fini les photos ferraille à nue lol! lol!

Et ce frein de tambour il se monte bien ??
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeVen 13 Avr 2012, 22:37

toutes les pièces du treuil sont monter et la prise de force sur la bv aussi,plus que les arbres et les paliers a mettre.
et c'est fichu supports de treuil a fabriquer.je mettrai des photos la semaine prochaine
Revenir en haut Aller en bas
manuu

manuu

Modéle de votre(vos) mogs : 406
Localisation : Beauvais 60
Pays : france
Nombre de messages : 87
Année : 1979
Date d'inscription : 13/03/2011

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 28 Avr 2012, 19:26

Salut françois
Tu peu venir chercher ta PDF( pour les plaquettes nickel) a +manu Wink
restauration de mon 416  - Page 5 112
Revenir en haut Aller en bas
françois 60

françois 60

Modéle de votre(vos) mogs : 416 de novembre 1987
Localisation : oise
Pays : france
Nombre de messages : 633
Age : 46
Emploi/loisirs : mecanicien
Prénom : françois
Date d'inscription : 17/11/2010

restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitimeSam 28 Avr 2012, 21:58

salut manuu beau boulot ,je peu passer lundi après 16h30??
j'ai un petit colis pour toi restauration de mon 416  - Page 5 63835 restauration de mon 416  - Page 5 63835 restauration de mon 416  - Page 5 532976
Revenir en haut Aller en bas
Contenu sponsorisé




restauration de mon 416  - Page 5 Empty
MessageSujet: Re: restauration de mon 416    restauration de mon 416  - Page 5 Icon_minitime

Revenir en haut Aller en bas

restauration de mon 416
Revenir en haut
Page 5 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Restauration de mon Z1000 A2
» chargeur frontale
» UNE MOGGEUSE DE PLUS!!!!
» Restauration de Alf
» restaurationd'un 411 vue sur le net !!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES RESTAURATIONS ET LES PHOTOS D'UNIMOG :: les restaurations :: les restaurations d'unimog-
Sauter vers:
