 camping car à partir d'un Renault 110-170 4x4

Aller en bas
AuteurMessage
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeSam 19 Mar 2011, 13:21

j'ai choisi un camion capable d'avoir une cellule d'environ 5m pour y loger toute la petite famille

01 octobre 2011 :

le voici à l'achat :

camping car à partir d'un Renault 110-170 4x4  F2010

arrivé à la maison je regarde la transmission et les roulements :

camping car à partir d'un Renault 110-170 4x4  F2110

puis la torsion du chassis ;

camping car à partir d'un Renault 110-170 4x4  F2210

camping car à partir d'un Renault 110-170 4x4  F2310

c'est un moteur 6 cylindres 170cv avec intercooler
blocage des ponts
et treuil avant hydraulique Ramsey 5.5t :

camping car à partir d'un Renault 110-170 4x4  Jp310

le voici quand il était nacelle EDF :

camping car à partir d'un Renault 110-170 4x4  Ftt10

voici la caisse auto-école que j'ai acheté (5m de long, 2.3m de large et 2.2m de haut) : elle est belle  I love you  :

camping car à partir d'un Renault 110-170 4x4  S110

camping car à partir d'un Renault 110-170 4x4  S210

camping car à partir d'un Renault 110-170 4x4  S310

camping car à partir d'un Renault 110-170 4x4  S410

et les enfants sont pressés de partir en camping car :

camping car à partir d'un Renault 110-170 4x4  K110

camping car à partir d'un Renault 110-170 4x4  Ze110

camping car à partir d'un Renault 110-170 4x4  Ze210

les semaines passent :

camping car à partir d'un Renault 110-170 4x4  G112

il est quand même plus long que mon Unimog vert :

camping car à partir d'un Renault 110-170 4x4  Renaul10

01 février 2013 :

sablage du châssis par une société qui fait du sablage à domicile :

camping car à partir d'un Renault 110-170 4x4  R110

camping car à partir d'un Renault 110-170 4x4  R210

camping car à partir d'un Renault 110-170 4x4  R310

camping car à partir d'un Renault 110-170 4x4  R410

camping car à partir d'un Renault 110-170 4x4  R510

camping car à partir d'un Renault 110-170 4x4  R610

le lendemain c'est journée peinture en gris couleur RAL 7016 (comme les chassis des camions actuels):

camping car à partir d'un Renault 110-170 4x4  R1410

camping car à partir d'un Renault 110-170 4x4  R1510

9 février 2013 :

dur, dur d'enlever le plancher dans la caisse :

camping car à partir d'un Renault 110-170 4x4  H110

camping car à partir d'un Renault 110-170 4x4  H210

camping car à partir d'un Renault 110-170 4x4  Fl210

heureusement que j'ai mon commis  camping car à partir d'un Renault 110-170 4x4  24510  camping car à partir d'un Renault 110-170 4x4  251561  qui reve de partir en vacances en camion  camping car à partir d'un Renault 110-170 4x4  287157  :

camping car à partir d'un Renault 110-170 4x4  Fl310

camping car à partir d'un Renault 110-170 4x4  Fl410

les vis torx sont quasiment toutes grippées, il faut les percer  camping car à partir d'un Renault 110-170 4x4  334460

je pense conserver ce chassis et le modifier pour le monter "souple" sur le chassis
du coup je ne fais pas de faux chassis, c'est la structure de la caisse qui sera monter en "losange"
dans ce principe :

camping car à partir d'un Renault 110-170 4x4  H310

avec les pivots aux extrémités (là où j'ai mis des cales de bois) et les silentblocs de maintien au niveau de la barre stab :

camping car à partir d'un Renault 110-170 4x4  H410

camping car à partir d'un Renault 110-170 4x4  H510

25 avril 2013 :

des heures de meuleuse m'attendent :

camping car à partir d'un Renault 110-170 4x4  X210

camping car à partir d'un Renault 110-170 4x4  X310

camping car à partir d'un Renault 110-170 4x4  X410

camping car à partir d'un Renault 110-170 4x4  X510

camping car à partir d'un Renault 110-170 4x4  X610

camping car à partir d'un Renault 110-170 4x4  X710

camping car à partir d'un Renault 110-170 4x4  X810

camping car à partir d'un Renault 110-170 4x4  X910

et en rajoutant un plancher de 6cm d'epais je devrais avoir une hauteur intérieure de 1.9m :

camping car à partir d'un Renault 110-170 4x4  X1010

camping car à partir d'un Renault 110-170 4x4  X1110

découpe de la face avant :

camping car à partir d'un Renault 110-170 4x4  G2010

camping car à partir d'un Renault 110-170 4x4  G2110

camping car à partir d'un Renault 110-170 4x4  G2210

découpe de l'arrière pour faire un biseau :

camping car à partir d'un Renault 110-170 4x4  G2310

camping car à partir d'un Renault 110-170 4x4  G2410

camping car à partir d'un Renault 110-170 4x4  G2510

camping car à partir d'un Renault 110-170 4x4  G2610

25 mai 2013 :

mise en place de la caisse pour commencer à réfléchir aux fixations  camping car à partir d'un Renault 110-170 4x4  761908  : :

camping car à partir d'un Renault 110-170 4x4  Gg110

camping car à partir d'un Renault 110-170 4x4  Gg211

camping car à partir d'un Renault 110-170 4x4  Gg310

camping car à partir d'un Renault 110-170 4x4  Gg410

camping car à partir d'un Renault 110-170 4x4  Gg510

la largeur est bonne :
camping car à partir d'un Renault 110-170 4x4  Gg610

la hauteur totale est actuellement de 3.48m

maintenant mon soucis, c'est le châssis qui est "trop" long à l'arrière et le crochet d'attelage qui est trop bas :

camping car à partir d'un Renault 110-170 4x4  Gg1010

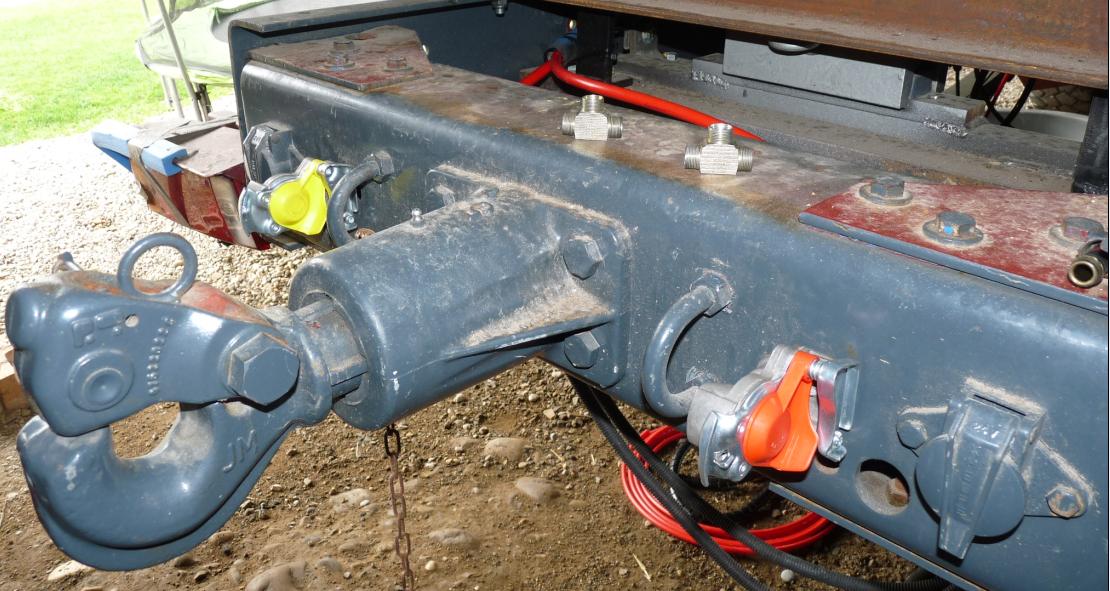

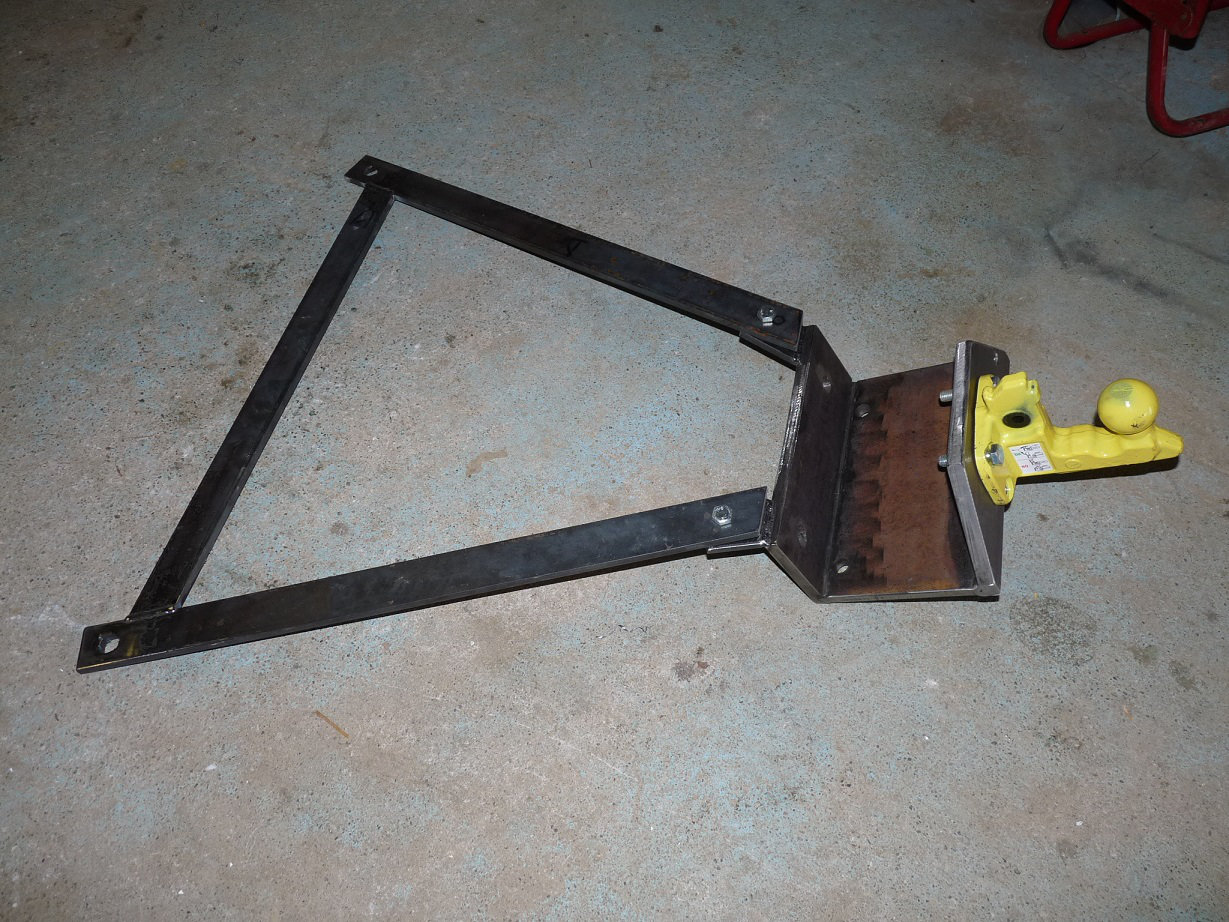

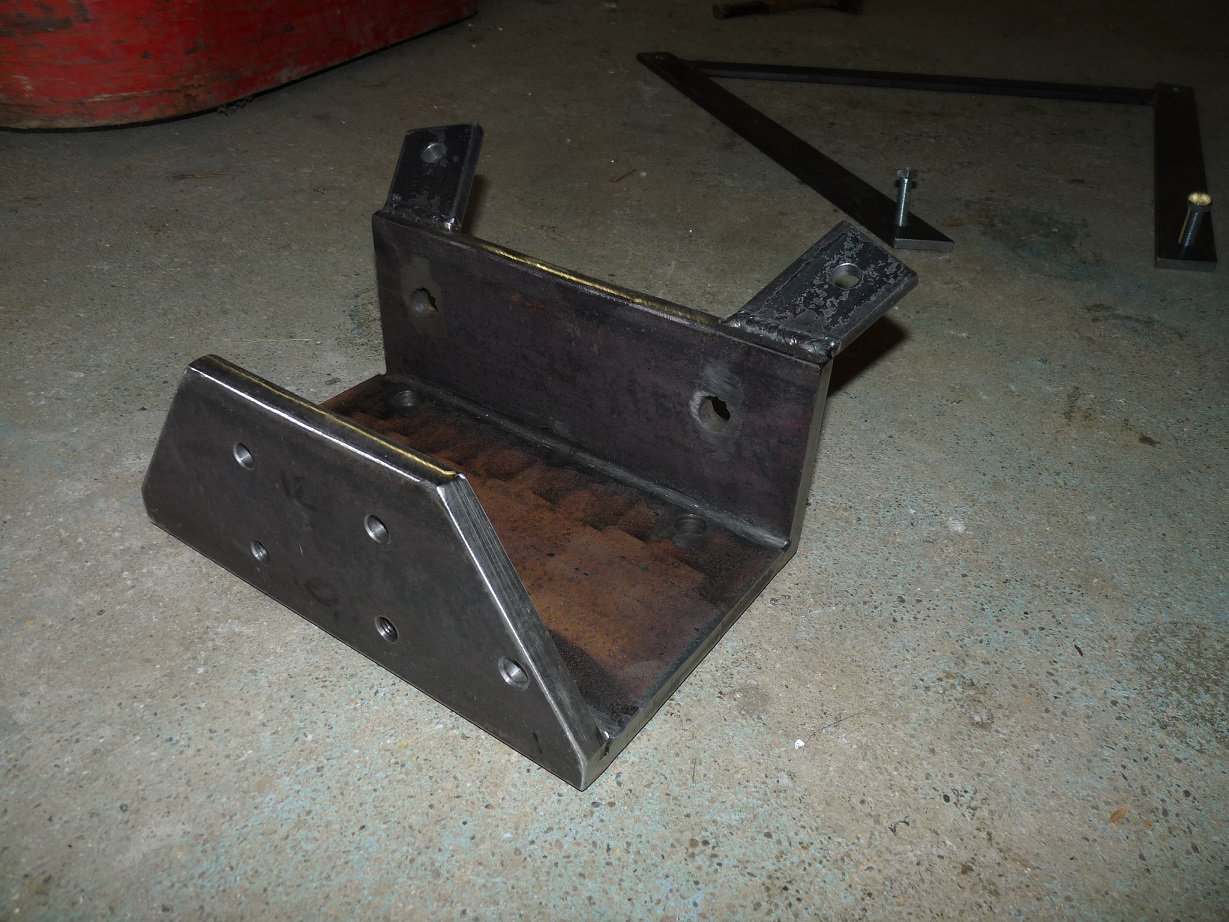

il faudrait raccourcir le châssis d'environ 30cm et mettre le crochet plus haut , à la hauteur du châssis  Rolling Eyes :

camping car à partir d'un Renault 110-170 4x4  Gg1110

1 juin 2013 :

les enfants veulent partir en vacances ! :

camping car à partir d'un Renault 110-170 4x4  Campin10

mais c'est pas pour demain  Rolling Eyes

29 juin 2013 :

je continu quelques découpes à temps perdu :

camping car à partir d'un Renault 110-170 4x4  Y110

tracé de la découpe à faire :

camping car à partir d'un Renault 110-170 4x4  Y210

camping car à partir d'un Renault 110-170 4x4  Y310

et j'ai tout l'acier pour faire la liaison cellule/châssis donc camping car à partir d'un Renault 110-170 4x4  24510 camping car à partir d'un Renault 110-170 4x4  251561  dans une semaine car je serai en vacances camping car à partir d'un Renault 110-170 4x4  533477

camping car à partir d'un Renault 110-170 4x4  Y410

camping car à partir d'un Renault 110-170 4x4  Fr110

03 mars 2014 :

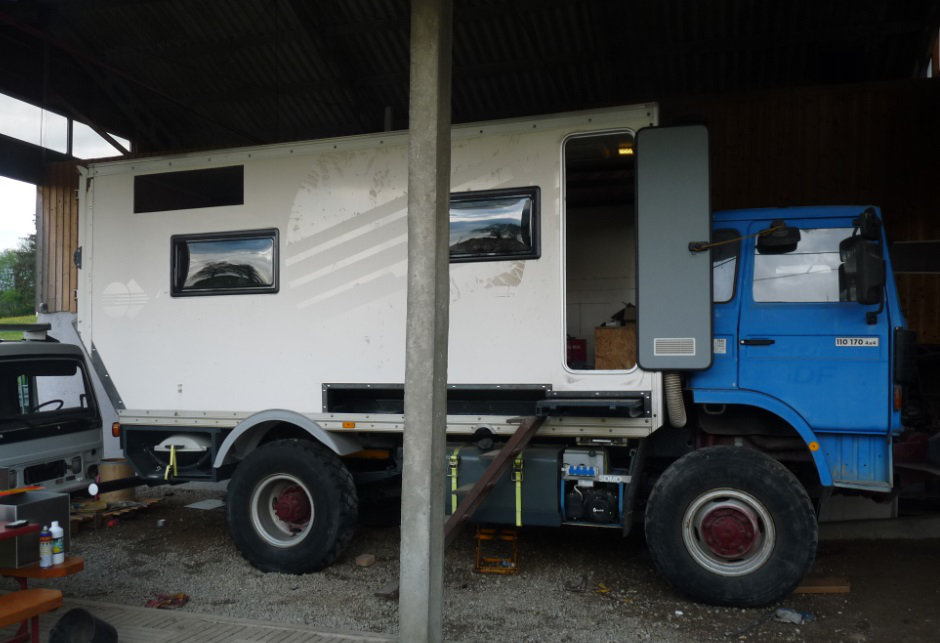

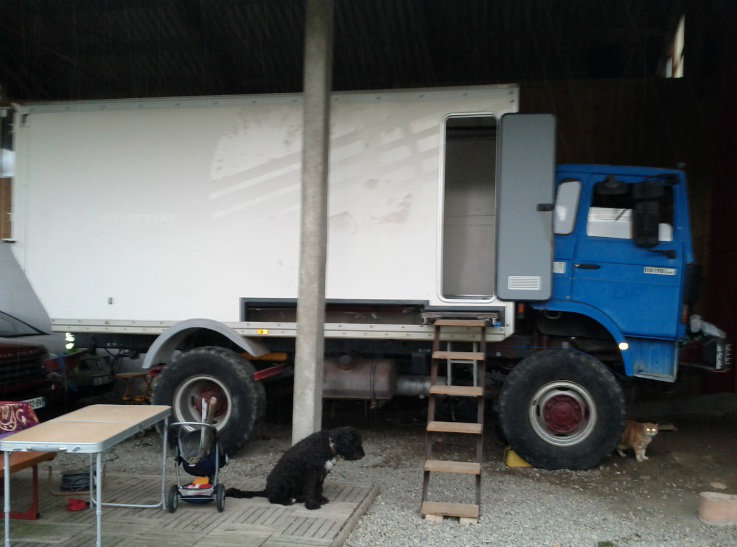

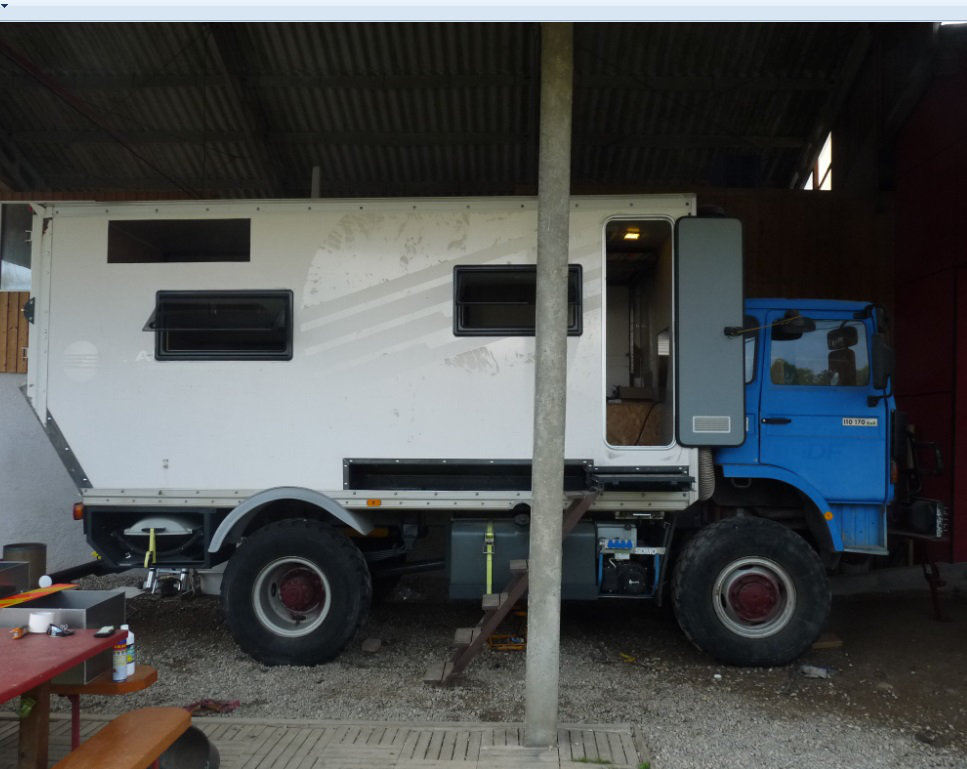

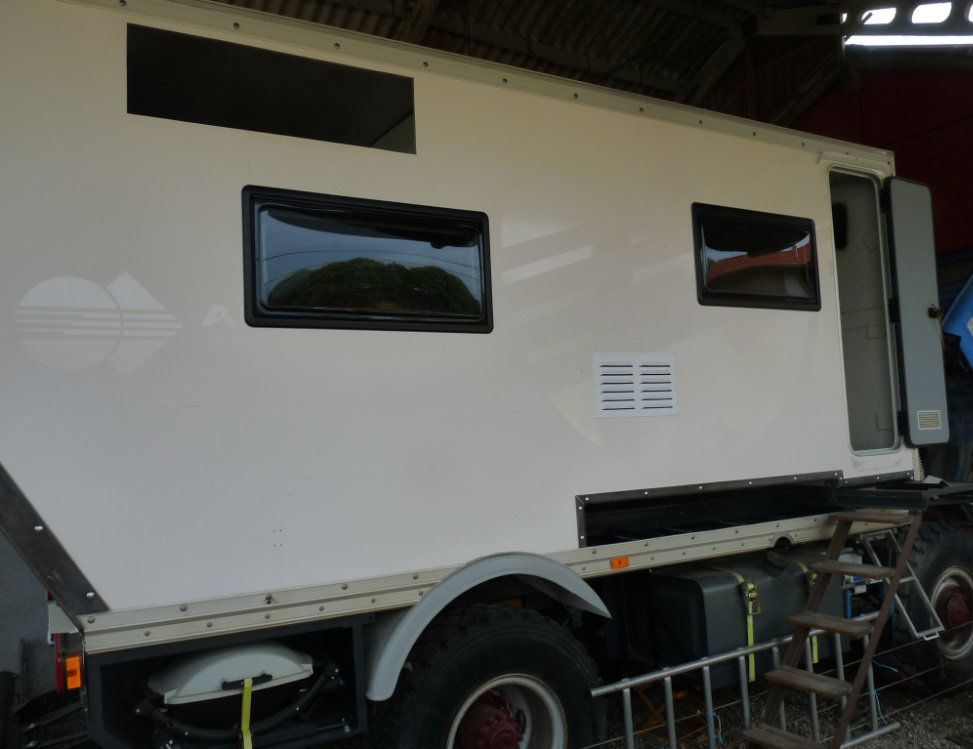

allé quelques photos de mon camping car low coast  lol! :

camping car à partir d'un Renault 110-170 4x4  Q110

camping car à partir d'un Renault 110-170 4x4  Q210

camping car à partir d'un Renault 110-170 4x4  Q310

camping car à partir d'un Renault 110-170 4x4  Q410

08 mars 2014 :

camping car à partir d'un Renault 110-170 4x4  A1010

camping car à partir d'un Renault 110-170 4x4  A1110

camping car à partir d'un Renault 110-170 4x4  A1210

j'ai acheté cette porte :

http://www.narbonneaccessoires.fr/ouvertures-aerations/portes-portillons/porte-de-camping-car.html

et j'avais cette colle :

camping car à partir d'un Renault 110-170 4x4  A1410

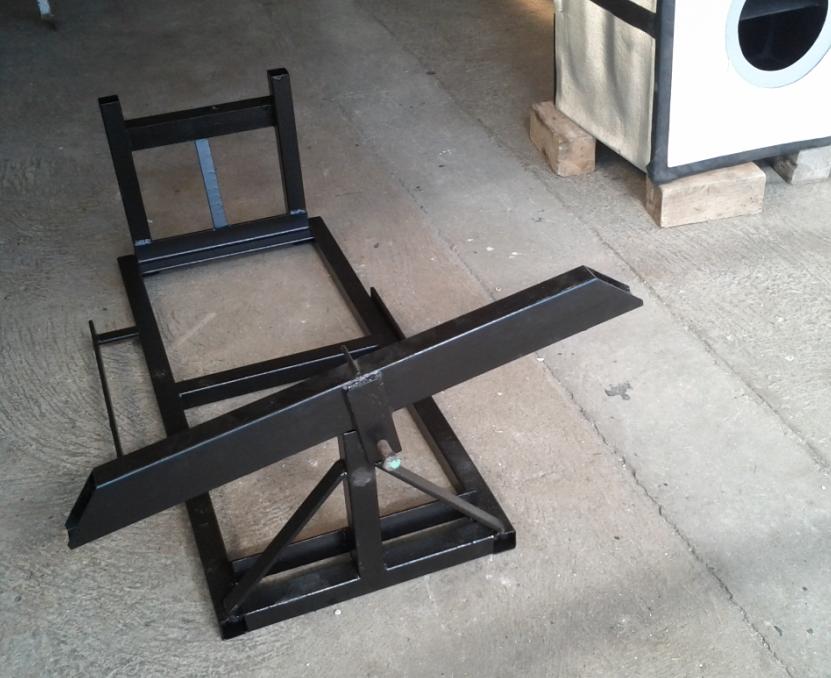

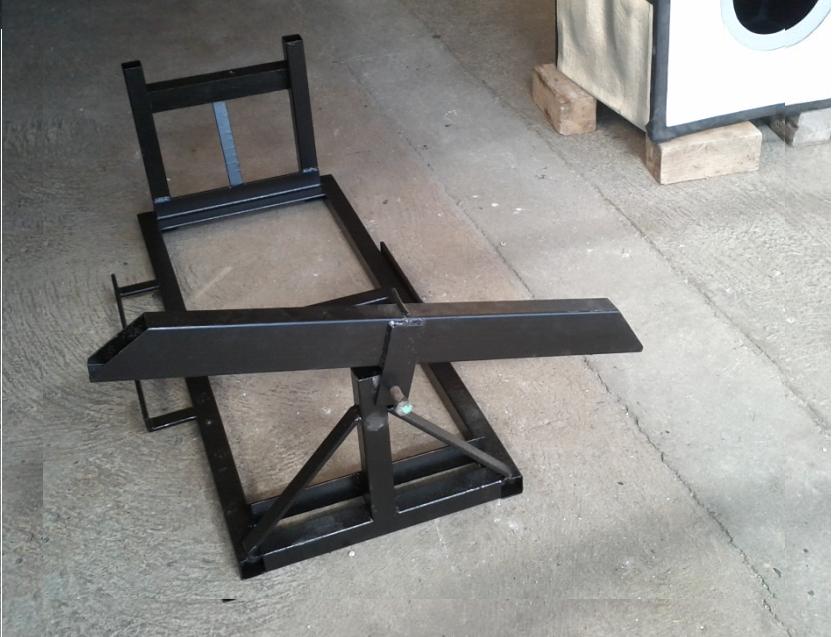

puis il faut fabriquer un escalier :

camping car à partir d'un Renault 110-170 4x4  A1310

camping car à partir d'un Renault 110-170 4x4  A1510

il va bien se glisser sous la cellule mais dans ce sens  Wink :

camping car à partir d'un Renault 110-170 4x4  A1611

la suite :

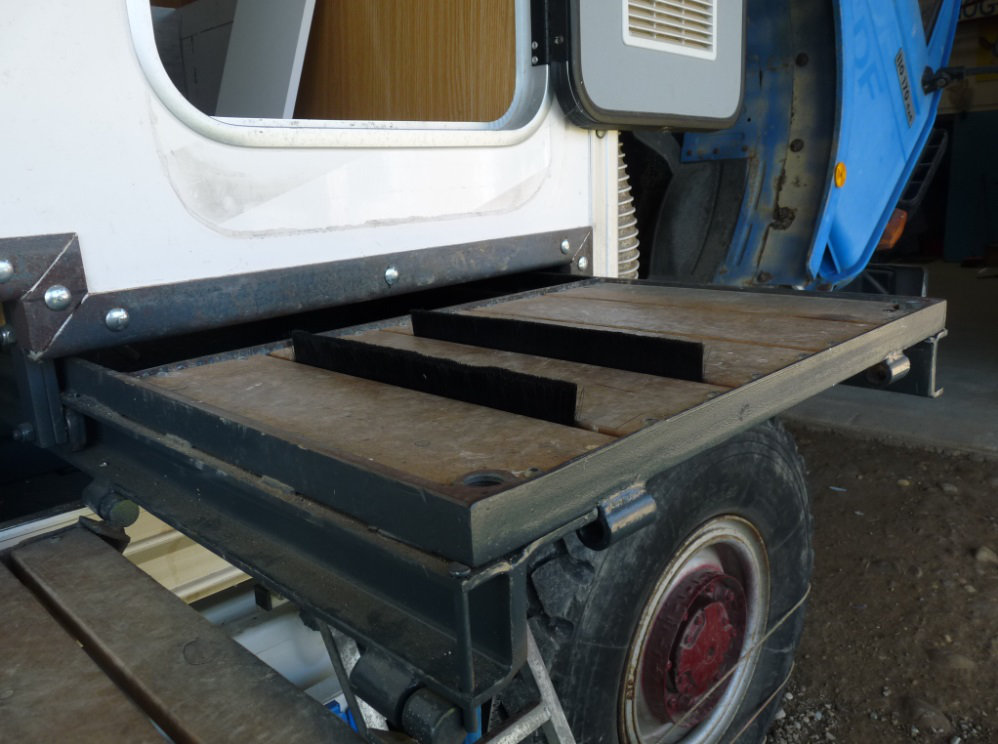

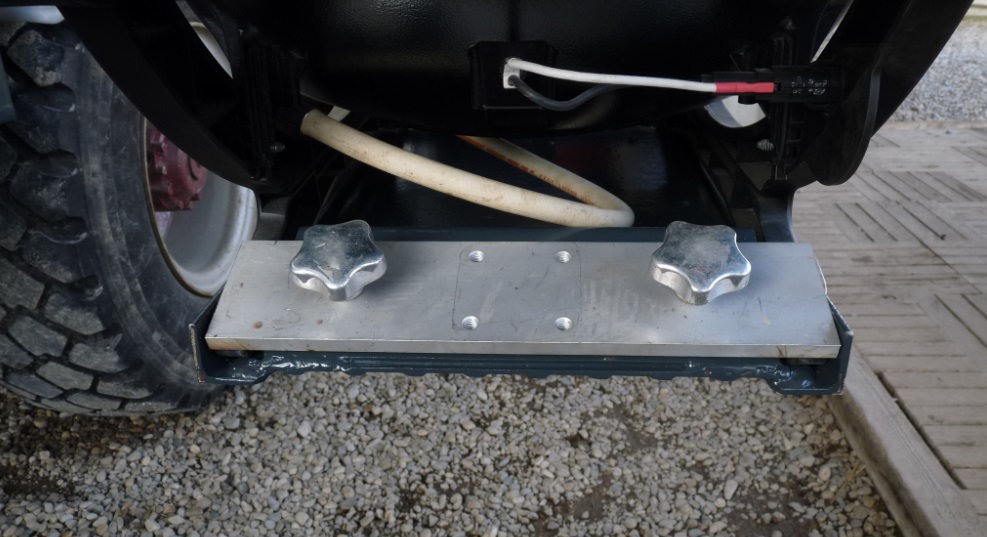

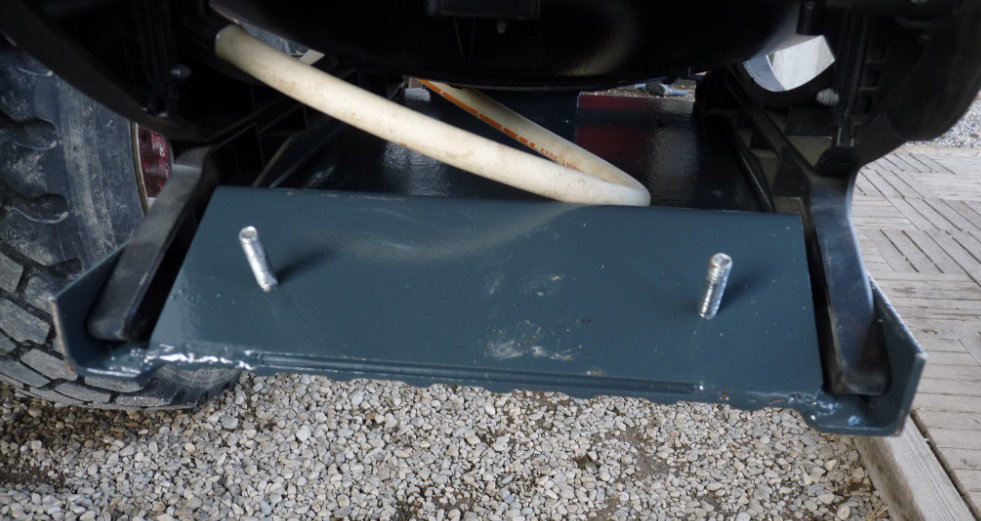

du coup j'ai fais une plateforme avec 2 écrous M20 dans lesquels je pourrais visser 2 pieds de rambarde :

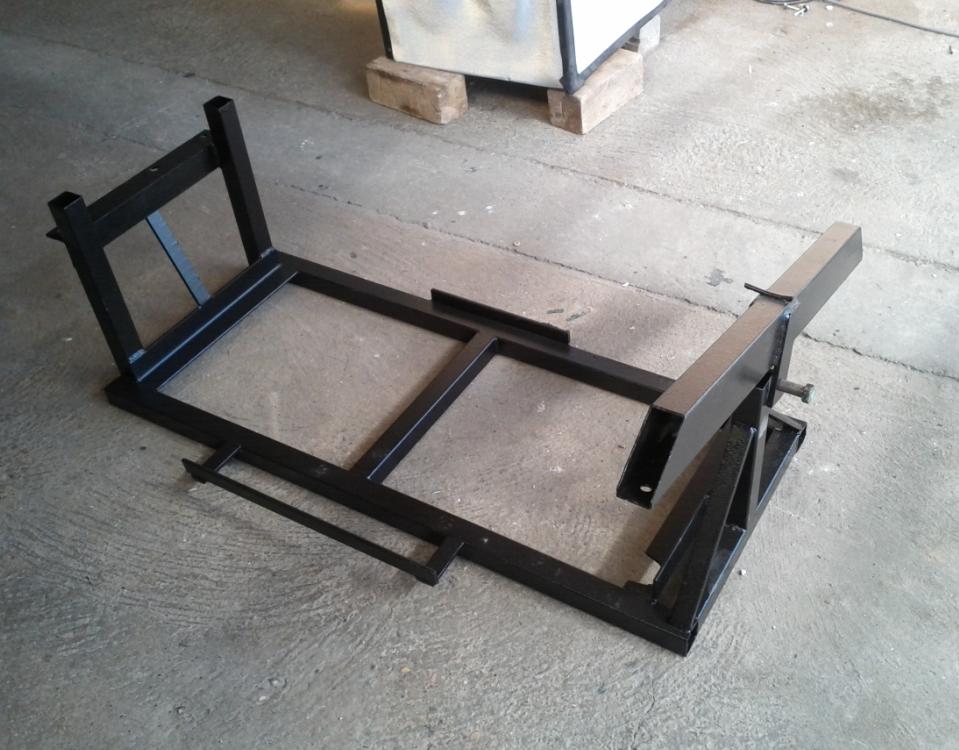

fabrication d'un cadre en cornière de 30x30 et fer plat de 30x10 :

camping car à partir d'un Renault 110-170 4x4  A4010

puis positionnement des lames de terrasse en cyprès blanc, pris ici :

http://www.moxon.fr/exclusivite-moxon-le-cypres-blanc

espacées de 6mm pour que le sable marocain passe à travers  Laughing  :

camping car à partir d'un Renault 110-170 4x4  A4110

camping car à partir d'un Renault 110-170 4x4  A4210

camping car à partir d'un Renault 110-170 4x4  A4310

en position horizontal pour glisser l'ensemble dans la cellule :

camping car à partir d'un Renault 110-170 4x4  A4410

il me reste à faire l'articulation entre l'escalier et la plateforme ici :

camping car à partir d'un Renault 110-170 4x4  A4510

15 mars 2014 :

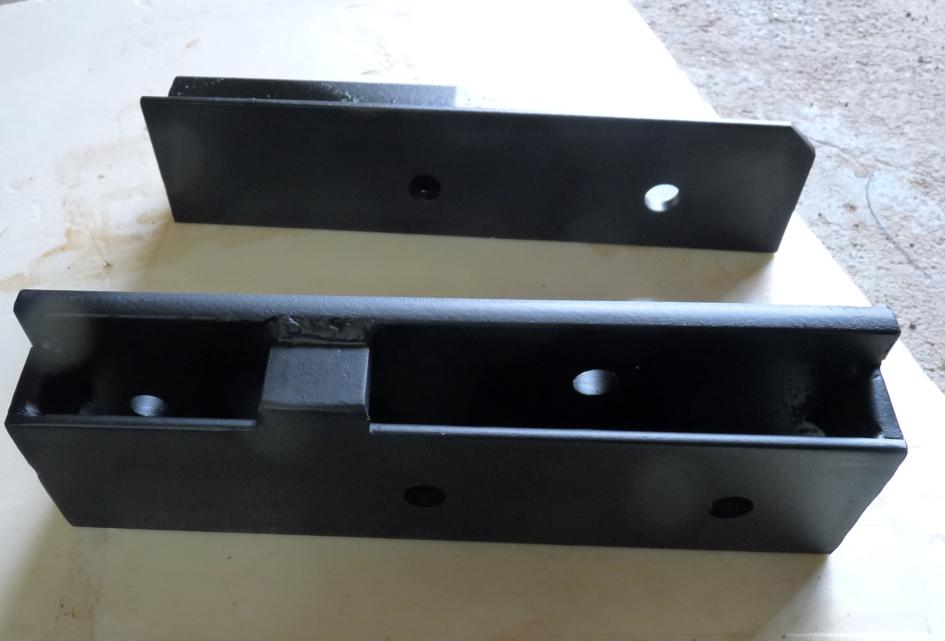

soudure de 2 U qui vont servir de glissieres :

camping car à partir d'un Renault 110-170 4x4  A5610

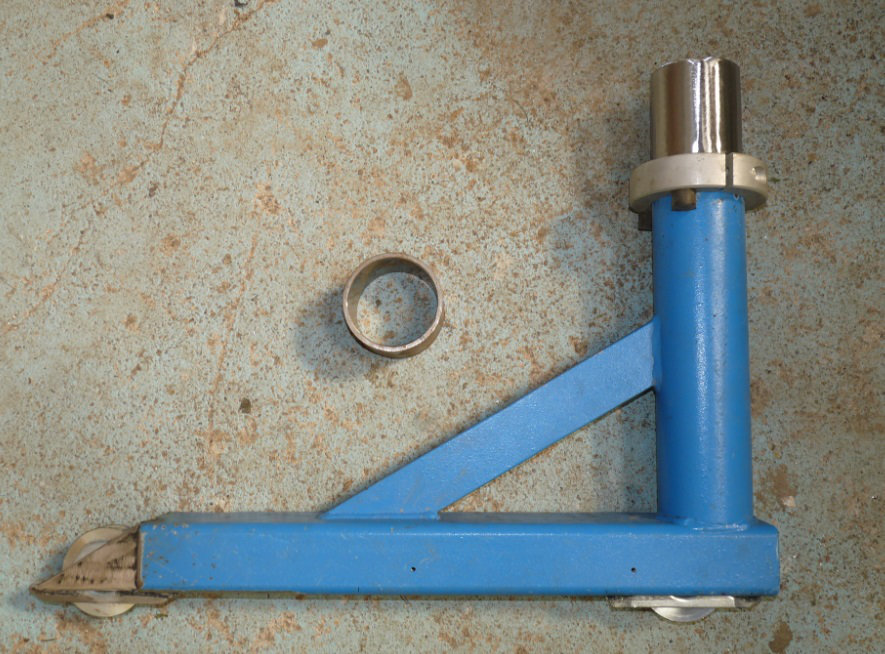

soudure de 2 gonts pour faire pivoter l'escalier :

camping car à partir d'un Renault 110-170 4x4  A5710

découpe de la cellule :

camping car à partir d'un Renault 110-170 4x4  A5810

camping car à partir d'un Renault 110-170 4x4  A5910

camping car à partir d'un Renault 110-170 4x4  A6010

camping car à partir d'un Renault 110-170 4x4  A6110

il reste a faire la découpe pour l'escalier :

camping car à partir d'un Renault 110-170 4x4  A6210

camping car à partir d'un Renault 110-170 4x4  A6310

la première marche est à 25cm du sol :

camping car à partir d'un Renault 110-170 4x4  A6410

camping car à partir d'un Renault 110-170 4x4  A6510

camping car à partir d'un Renault 110-170 4x4  A6610

camping car à partir d'un Renault 110-170 4x4  A6710

en fait je vais souder 2 autres gonds sur la face avant pour pouvoir mettre l'escalier face à la porte quand il y a de la place pour le déployer, par exemple dans le désert  camping car à partir d'un Renault 110-170 4x4  471637  :

camping car à partir d'un Renault 110-170 4x4  A6810[/

18 mars 2014 :

suite des travaux  camping car à partir d'un Renault 110-170 4x4  251561 camping car à partir d'un Renault 110-170 4x4  24510  les gonds sur les 2 faces :

camping car à partir d'un Renault 110-170 4x4  A7010

camping car à partir d'un Renault 110-170 4x4  A7110

la découpe pour glisser l'escalier :

camping car à partir d'un Renault 110-170 4x4  A7210

camping car à partir d'un Renault 110-170 4x4  A7310

camping car à partir d'un Renault 110-170 4x4  A7710

camping car à partir d'un Renault 110-170 4x4  A7510

camping car à partir d'un Renault 110-170 4x4  A7610

je mettrai peut etre une chainette :

camping car à partir d'un Renault 110-170 4x4  9310

10 avril 2014 :

découpe d'une cornière :
camping car à partir d'un Renault 110-170 4x4  D2410

petites encoches à la meuleuse pour faire adhérer la colle :
camping car à partir d'un Renault 110-170 4x4  D2510

collage :
camping car à partir d'un Renault 110-170 4x4  D2610

voici le résultat, avec une mini échelle fixe pour un accès rapide à la cellule :
camping car à partir d'un Renault 110-170 4x4  D2710

le panneau est pris en sandwich par deux cornière :
camping car à partir d'un Renault 110-170 4x4  D2810

camping car à partir d'un Renault 110-170 4x4  D2910

11 avril 2014 :

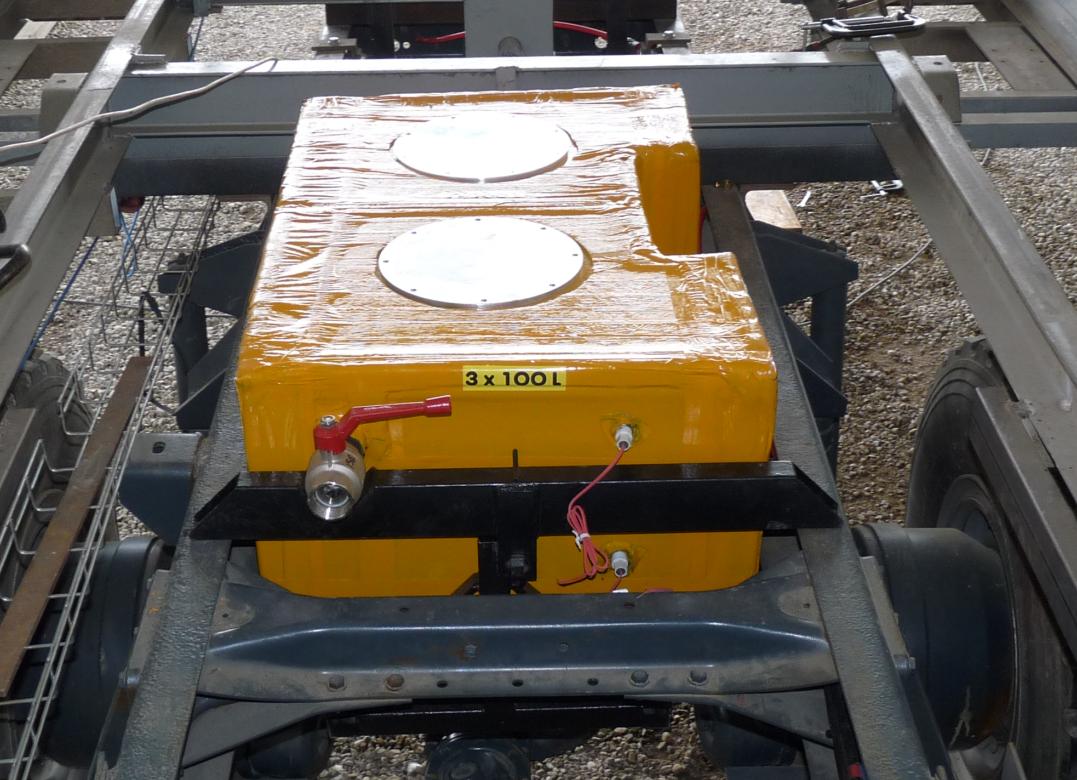

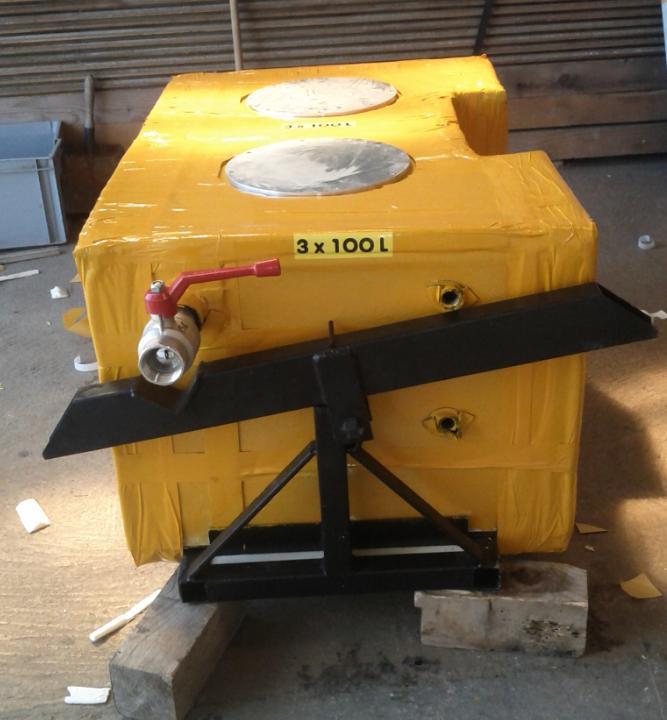

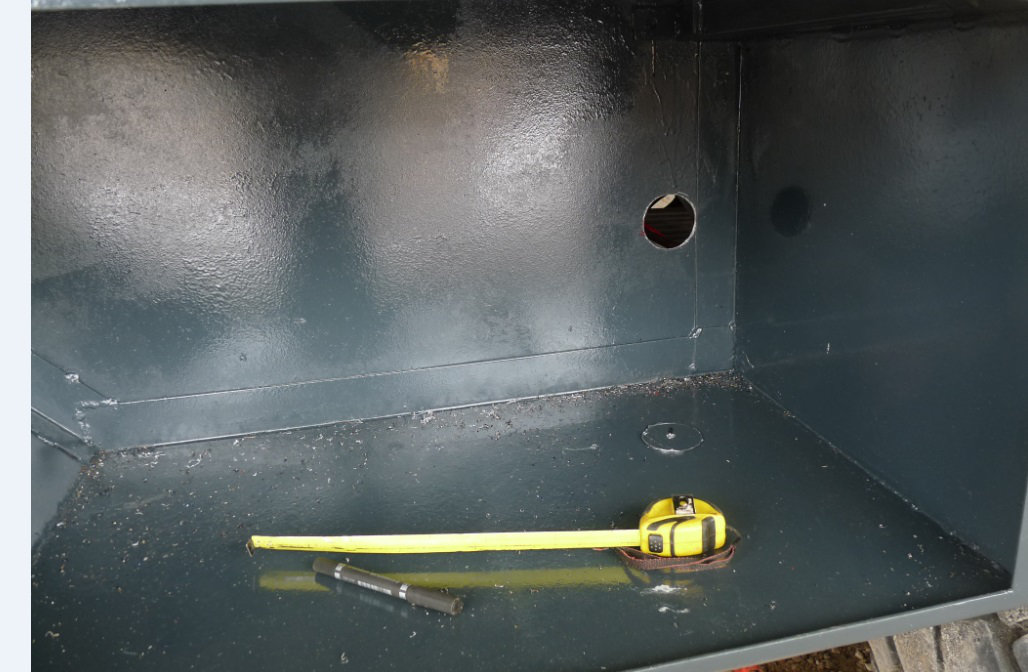

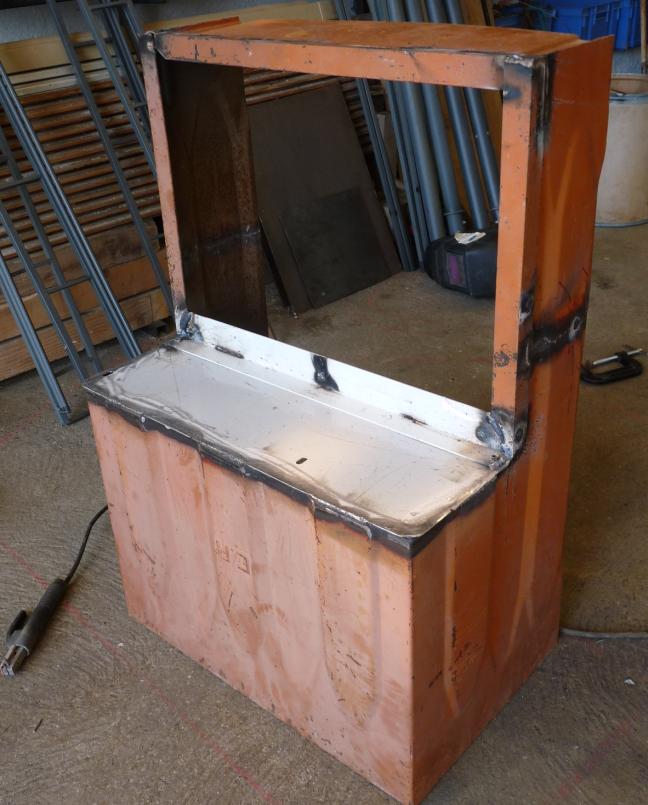

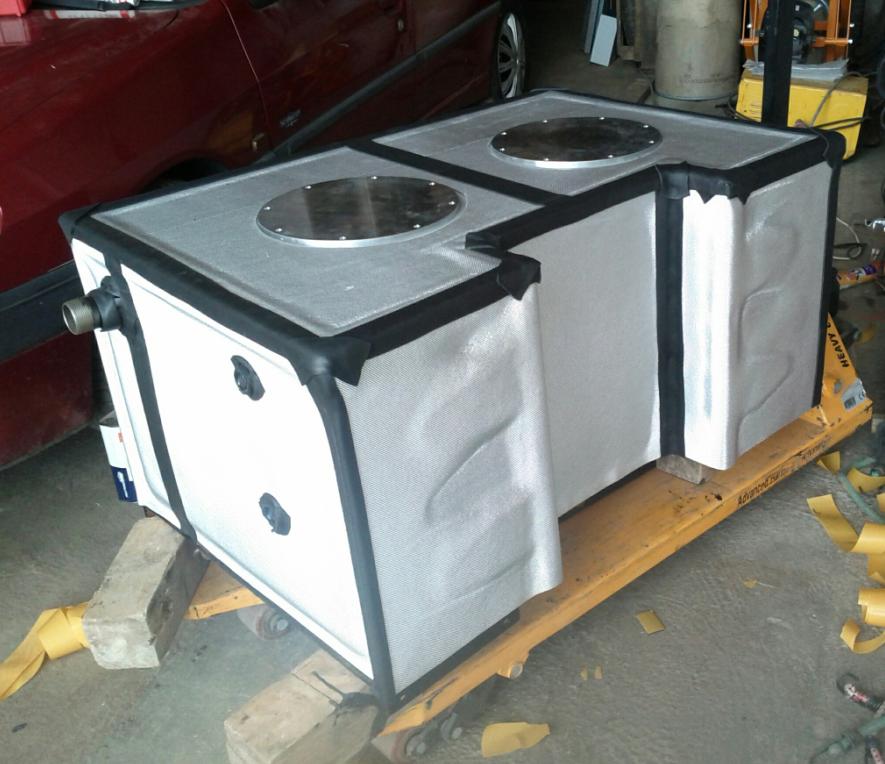

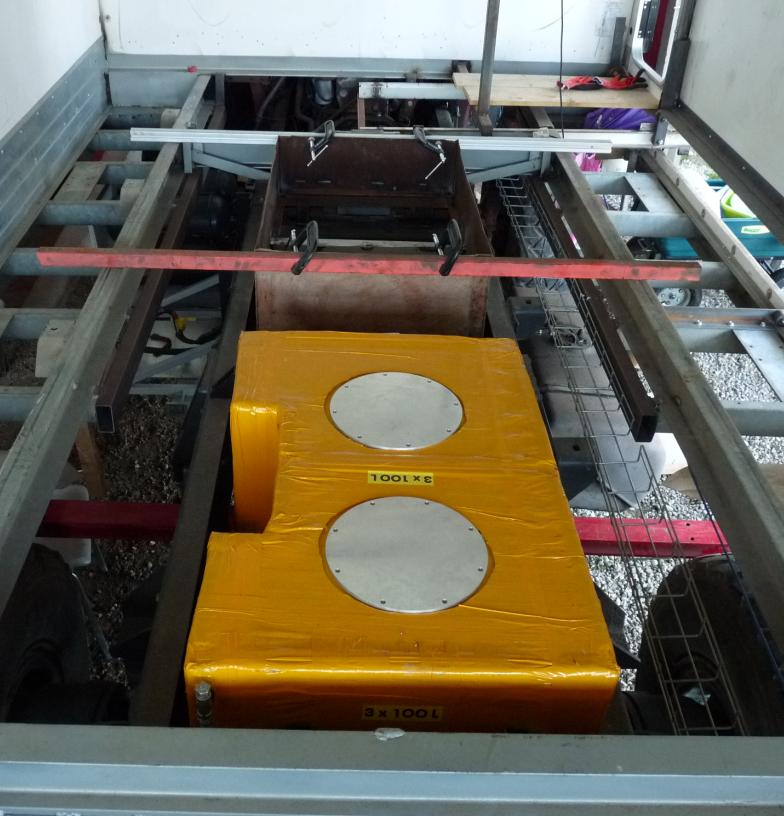

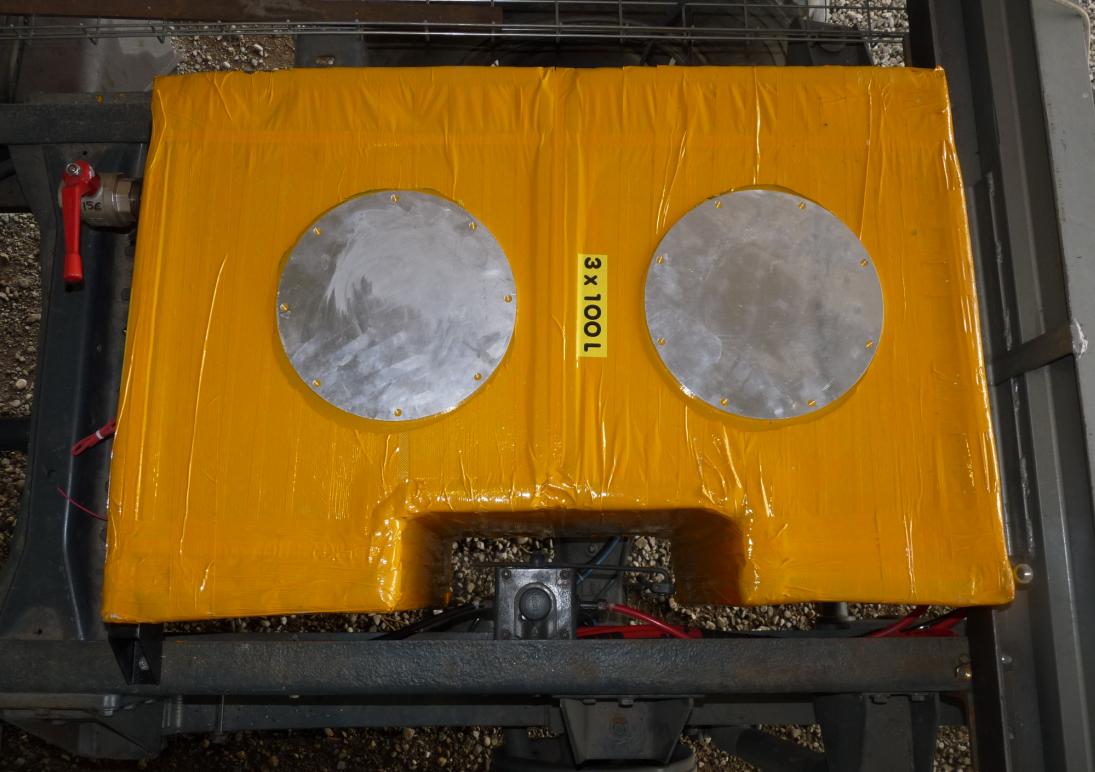

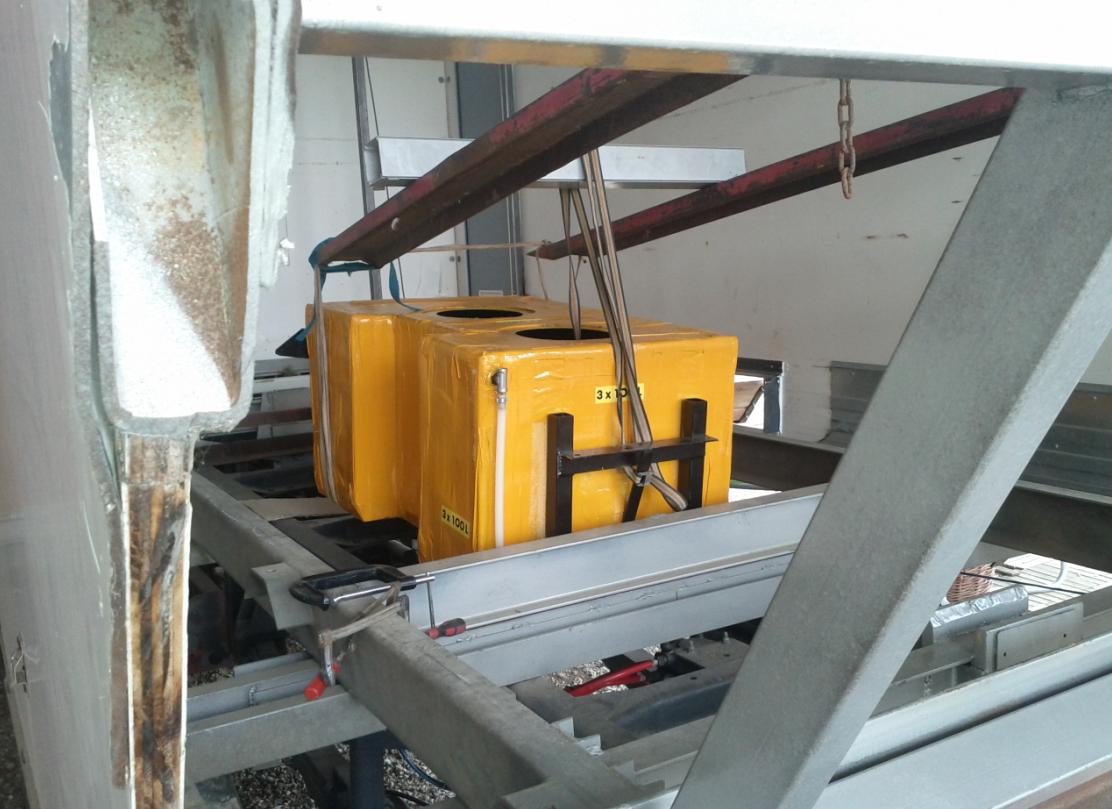

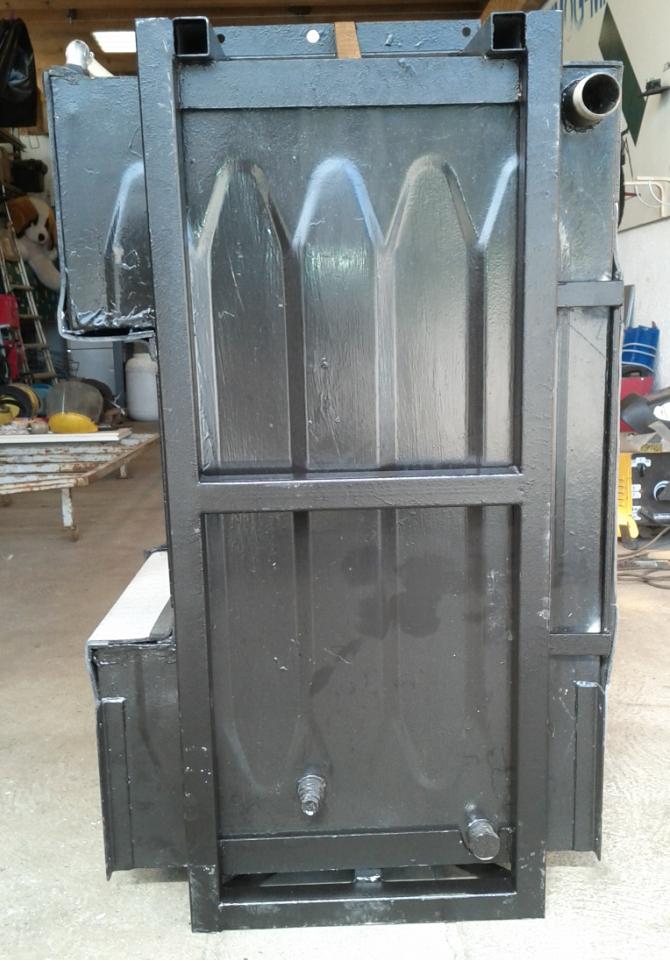

fabrication du réservoir d'eaux grises de 300 litres (1m x 0.65 x 0.48 ):

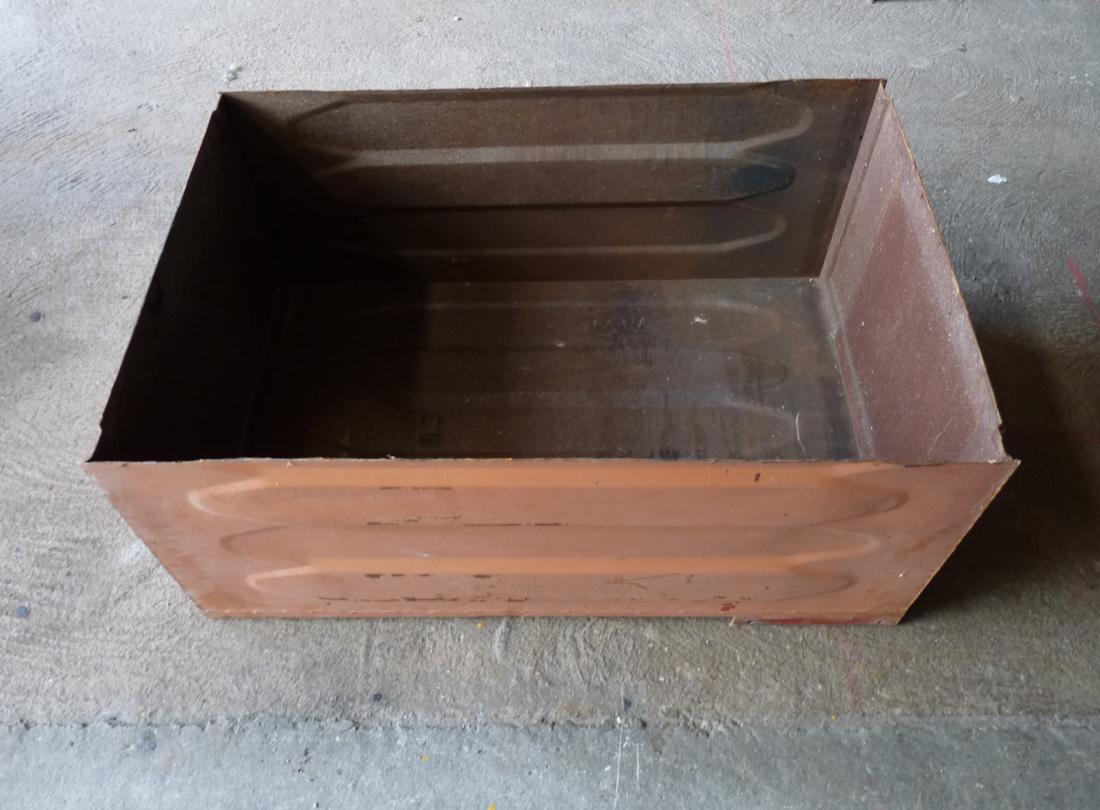

découpe d'une ancienne cuve à fuel en acier :
camping car à partir d'un Renault 110-170 4x4  Da310

une fois nettoyé au karcher :
camping car à partir d'un Renault 110-170 4x4  Da410

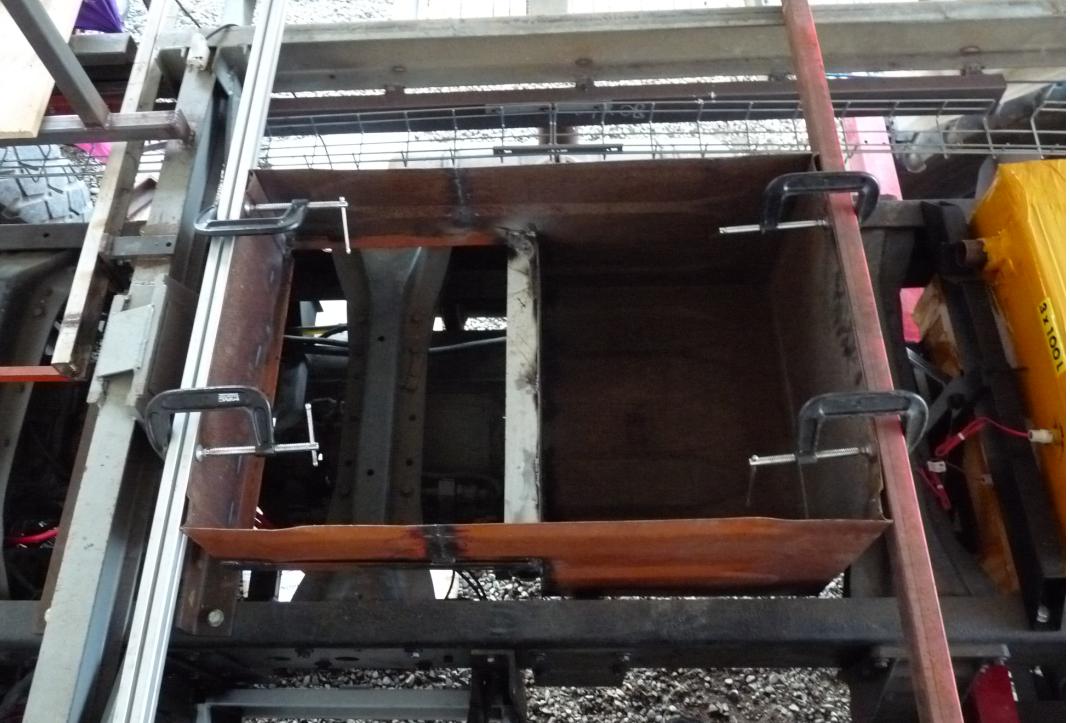

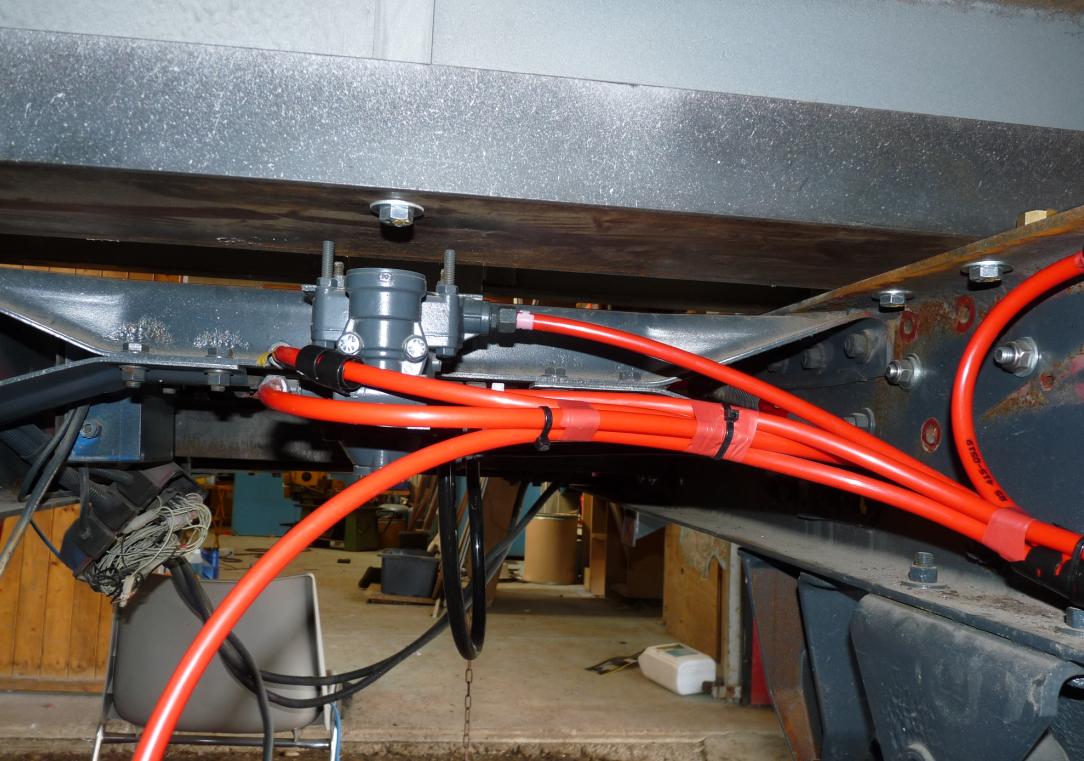

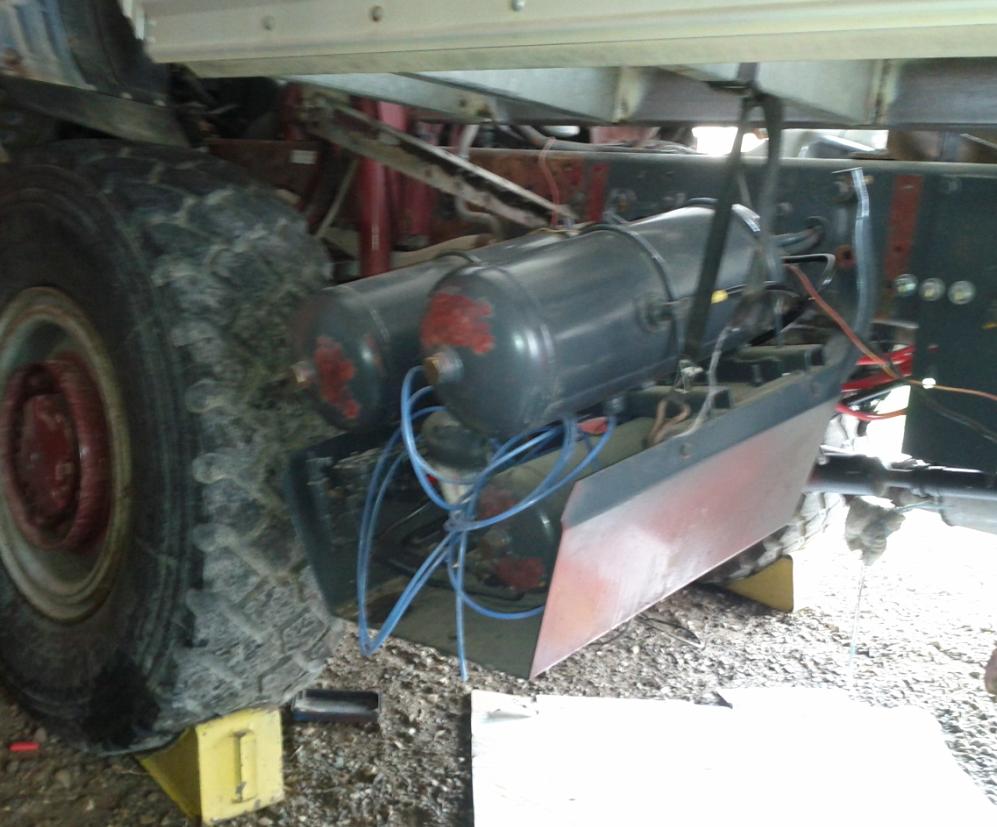

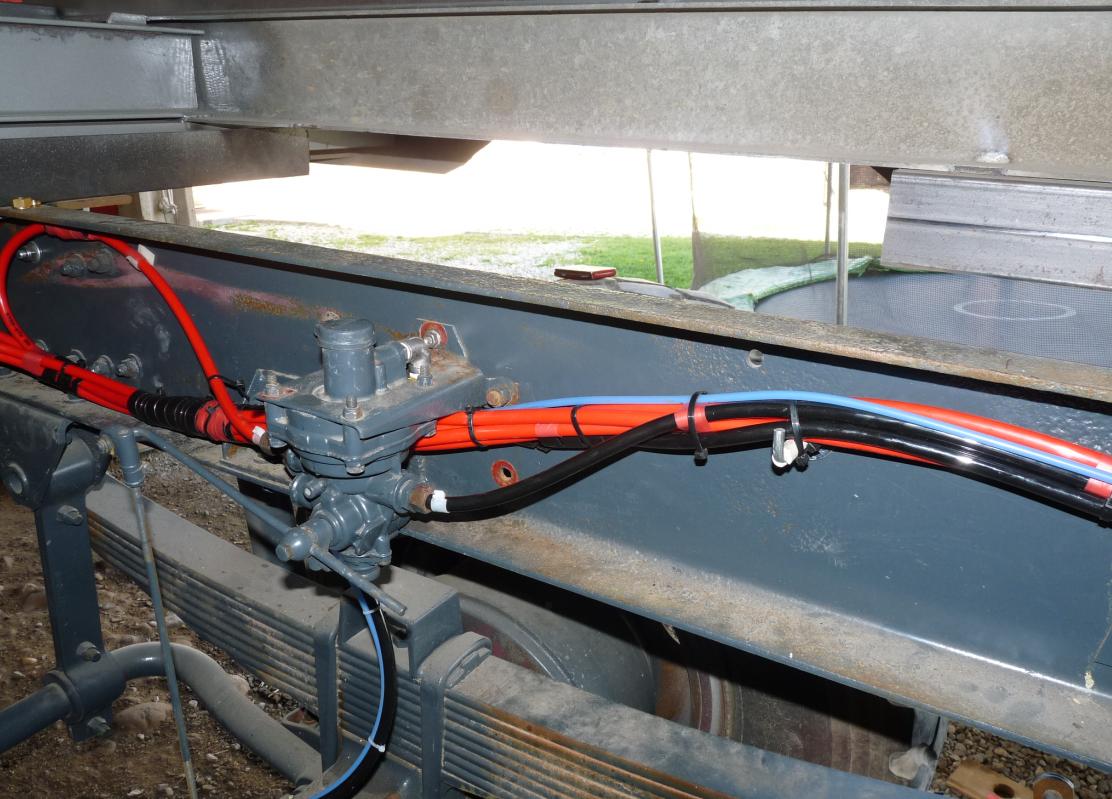

il y a le répartiteur de freinage qui gene donc il faut faire un décroché dans le réservoir :
camping car à partir d'un Renault 110-170 4x4  Da210

camping car à partir d'un Renault 110-170 4x4  Da910

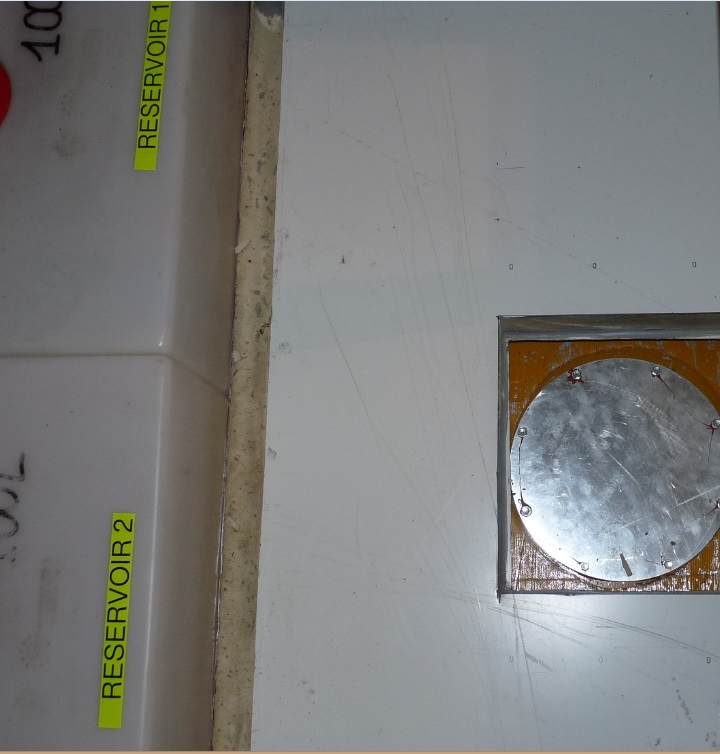

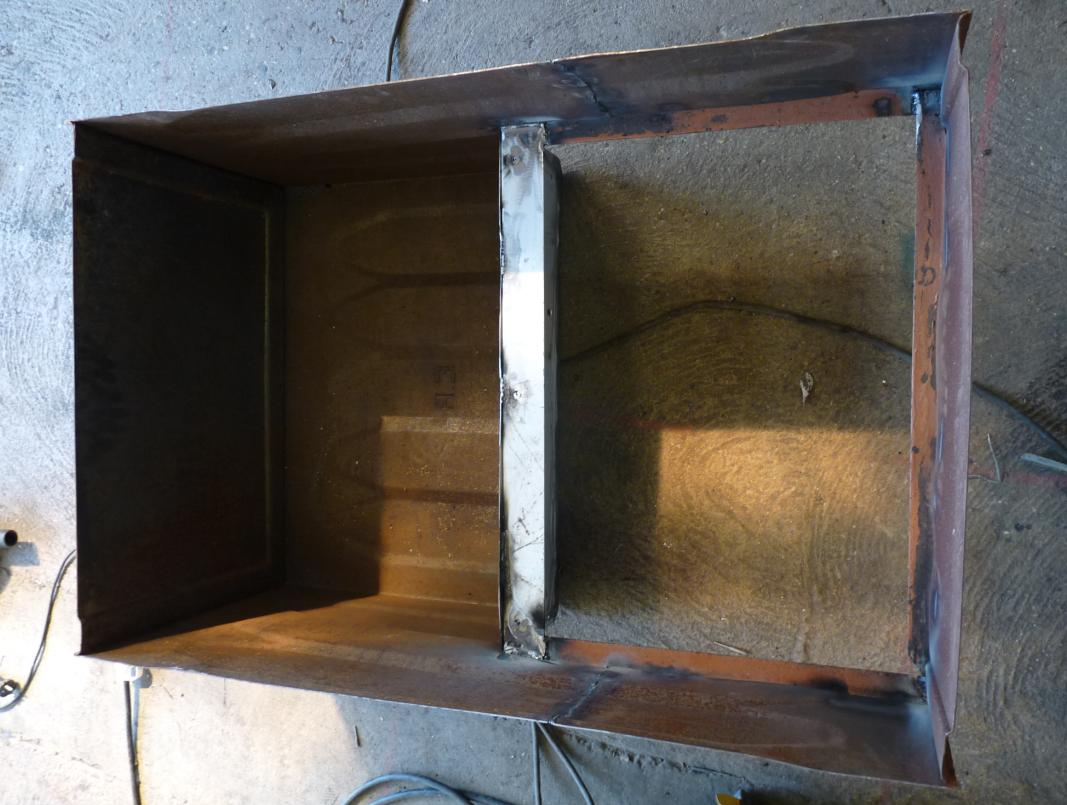

découpe des 2 parois brise flot pour faire 3 compartiments de 100L chacun, elles s'arretent à 10cm du fond :
camping car à partir d'un Renault 110-170 4x4  Da510

camping car à partir d'un Renault 110-170 4x4  Da610

camping car à partir d'un Renault 110-170 4x4  Da710

ça fera l'occasion de tester mon mini TIG  qui n'a jamais servit depuis 3 ans Laughing  :
camping car à partir d'un Renault 110-170 4x4  Da810

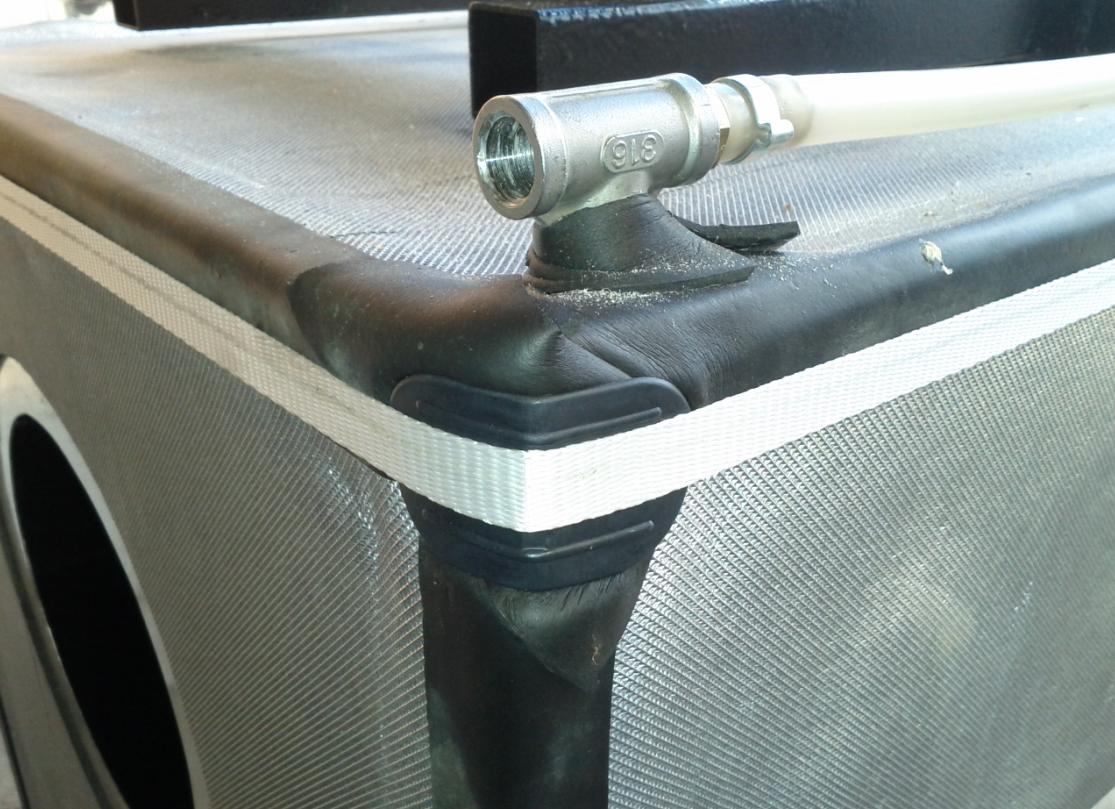

camping car à partir d'un Renault 110-170 4x4  E1010

camping car à partir d'un Renault 110-170 4x4  E1110

camping car à partir d'un Renault 110-170 4x4  E1210

camping car à partir d'un Renault 110-170 4x4  E1310

j'ai utilisé ce joint c'est top ! :

http://www.carsystem.org/index.php?id=1310&L=4&tx_vossnew_group%5Bgroup%5D=438&tx_vossnew_group%5Baction%5D=show&tx_vossnew_group%5Bcontroller%5D=Group&cHash=f37c9aaceb44c71b468444219a13911f

21 avril 2014 :


sinon j'ai fais les piquages sur le réservoir d'eaux usées :
- 1 piquage pour le remplissage
- 1 piquage pour la vidange 1"1/2
- 2 piquages pour un contrôle visuel du niveau d'eau; il y aura un tuyau transparent avec une bille en plastique dedans
- 2 piquages pour un contrôle electrique du niveau d'eau :
j'ai reçu mes 2 détecteur de niveau à flotteur ( http://www.gotronic.fr/art-detecteur-de-niveau-no-mls31a-11545.htm ), ils viendront ici :

camping car à partir d'un Renault 110-170 4x4  Aa211

voici le réservoir après traitement antirouille :

camping car à partir d'un Renault 110-170 4x4  Aa110

découpe contours de la tôle supérieure :
camping car à partir d'un Renault 110-170 4x4  R5010

découpe des 2 trappes de visite :

camping car à partir d'un Renault 110-170 4x4  R5210

camping car à partir d'un Renault 110-170 4x4  R5110

puis achat d'un isolant dont une face est adhésive :
http://www.castorama.fr/store/Kit-isolation-garage-dalles-adhesives-prod7270190.html?isSearchResult=true&navAction=jump

camping car à partir d'un Renault 110-170 4x4  R5310

camping car à partir d'un Renault 110-170 4x4  R5410

camping car à partir d'un Renault 110-170 4x4  R5610

camping car à partir d'un Renault 110-170 4x4  R5510[/

08 aout 2014 :

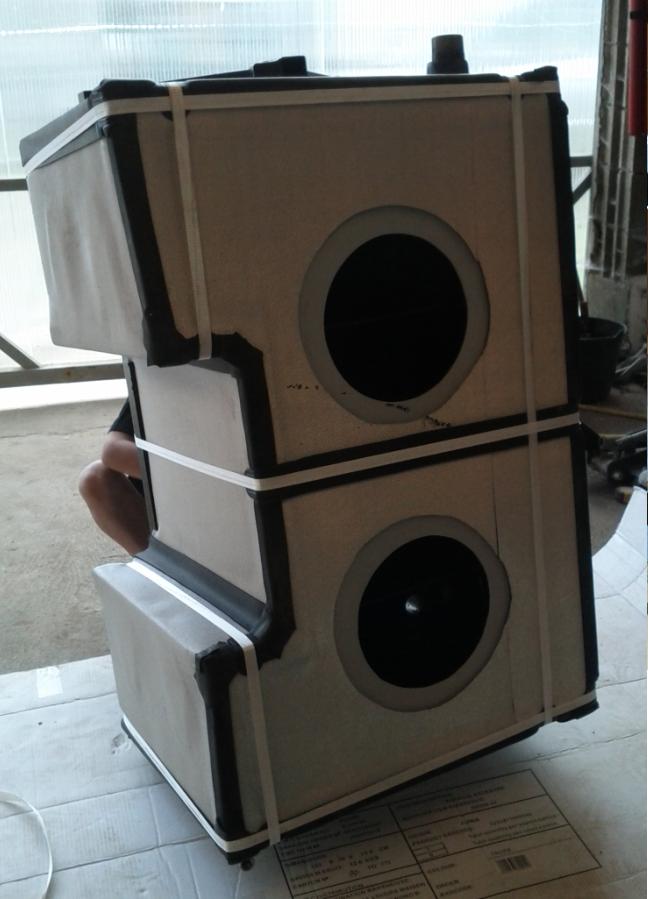

isolation du réservoir d'eaux grises :
camping car à partir d'un Renault 110-170 4x4  1n69

étant donné que ce réservoir est long et qu'il est fixé sur une partie du châssis qui se déforme, j'ai fais un berceau articulé en 3 points pour éviter qu'il se déforme :

camping car à partir d'un Renault 110-170 4x4  Fqgc

camping car à partir d'un Renault 110-170 4x4  Ppqh

camping car à partir d'un Renault 110-170 4x4  G886

vue de dessous :

camping car à partir d'un Renault 110-170 4x4  4s77

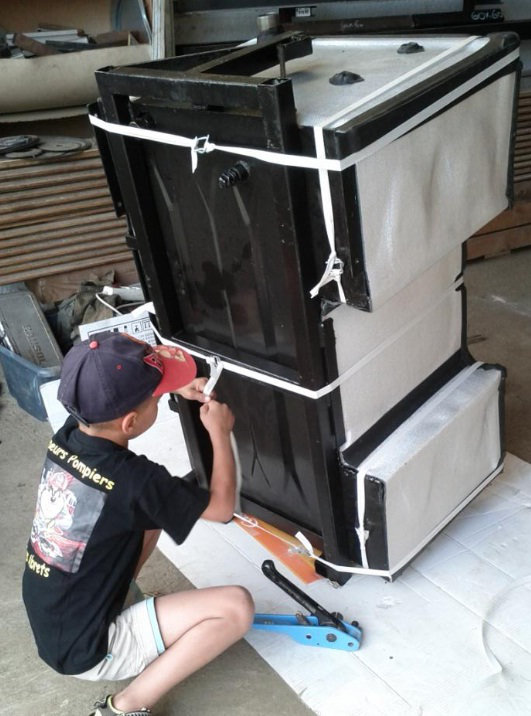

le gamin veut que les travaux avancent pour partir en vacances  camping car à partir d'un Renault 110-170 4x4  287157  :

camping car à partir d'un Renault 110-170 4x4  1vsp

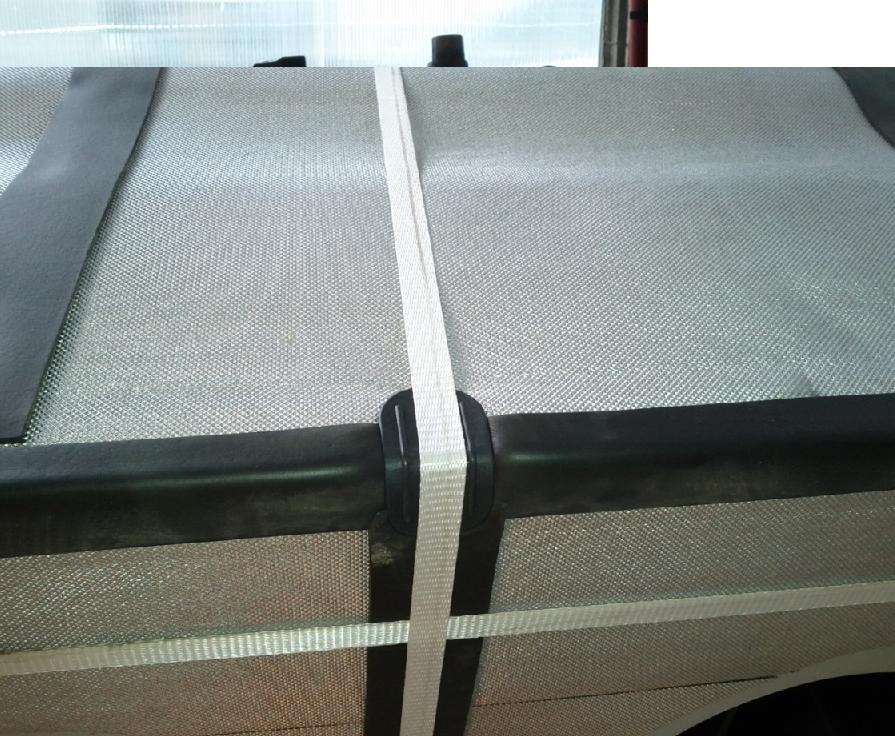

camping car à partir d'un Renault 110-170 4x4  Z7gs

camping car à partir d'un Renault 110-170 4x4  Hxpt

camping car à partir d'un Renault 110-170 4x4  6172

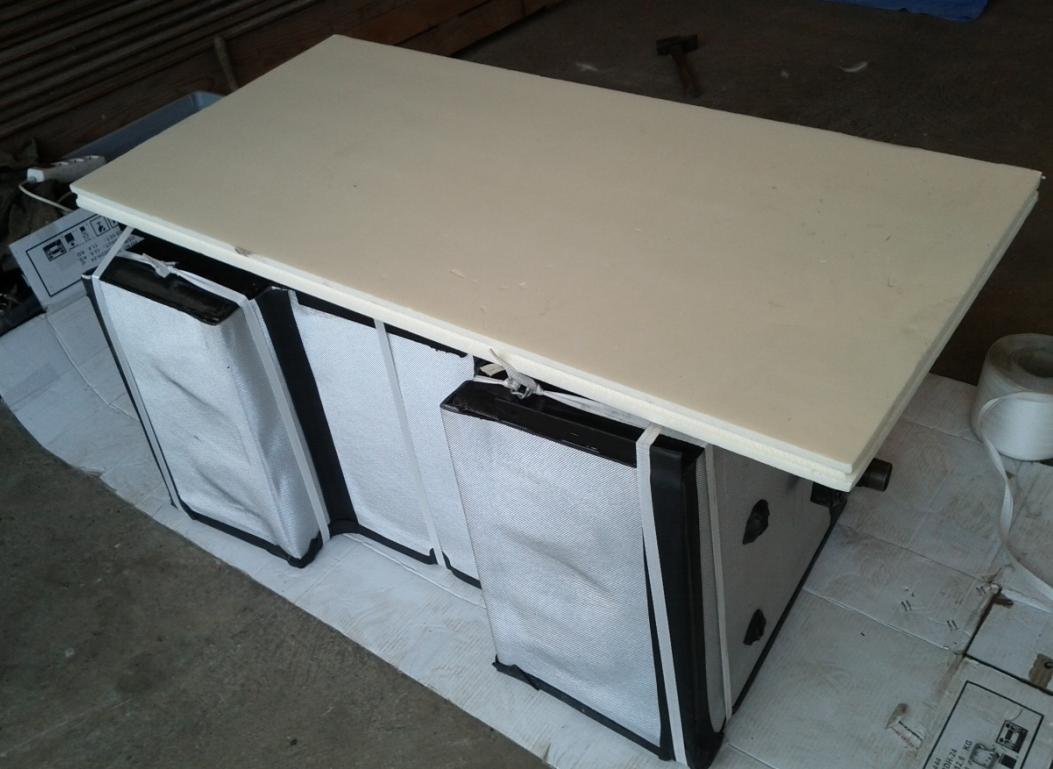

isolation du dessous :

camping car à partir d'un Renault 110-170 4x4  1918

camping car à partir d'un Renault 110-170 4x4  Iklm

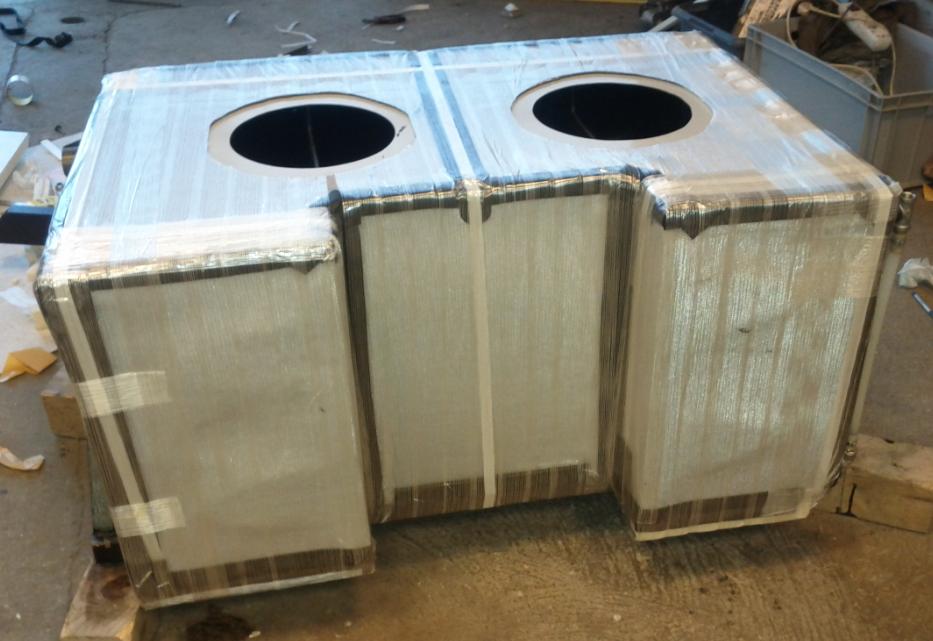

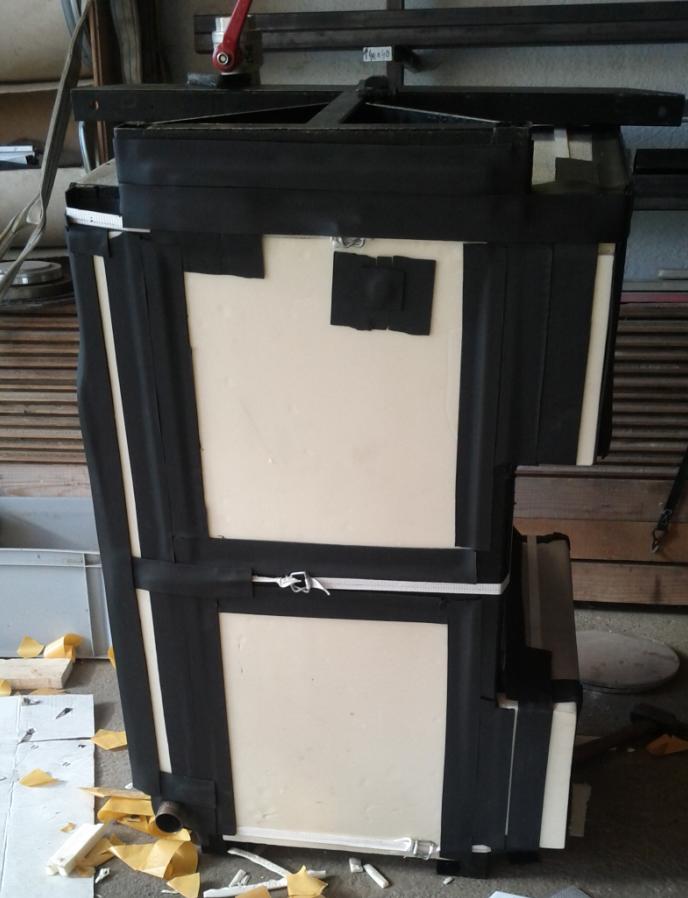

sctchage de l'ensemble pour éviter que les plaques d'isolant se décolent du réservoir :

camping car à partir d'un Renault 110-170 4x4  Liq8

peinturlure :

camping car à partir d'un Renault 110-170 4x4  Zif8

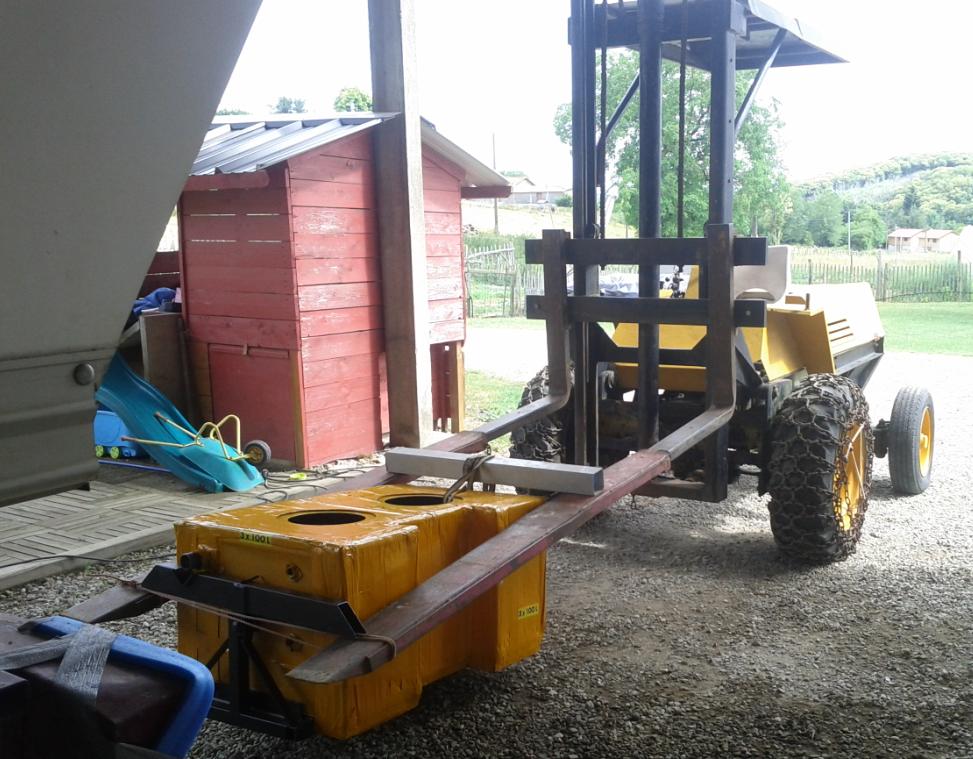

et mise en place :

camping car à partir d'un Renault 110-170 4x4  D6ol

camping car à partir d'un Renault 110-170 4x4  Q9dj

camping car à partir d'un Renault 110-170 4x4  Ez1m

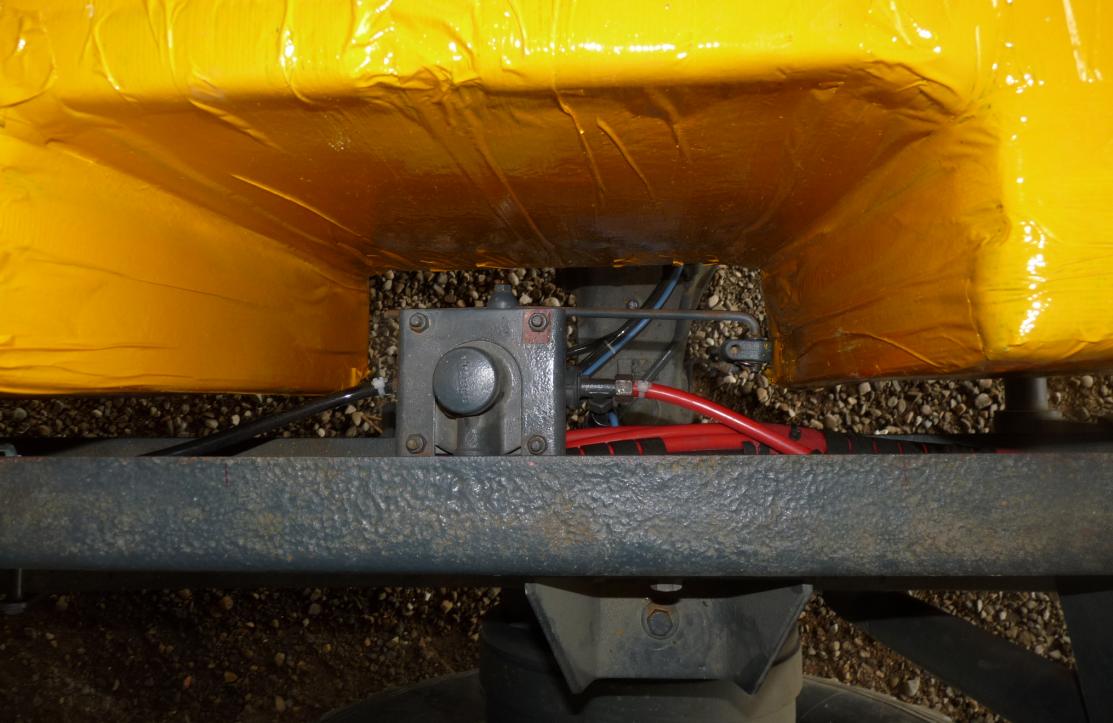

le répartriteur de freinage passe dans le renfoncement du reservoir :

camping car à partir d'un Renault 110-170 4x4  D330

camping car à partir d'un Renault 110-170 4x4  W1pm

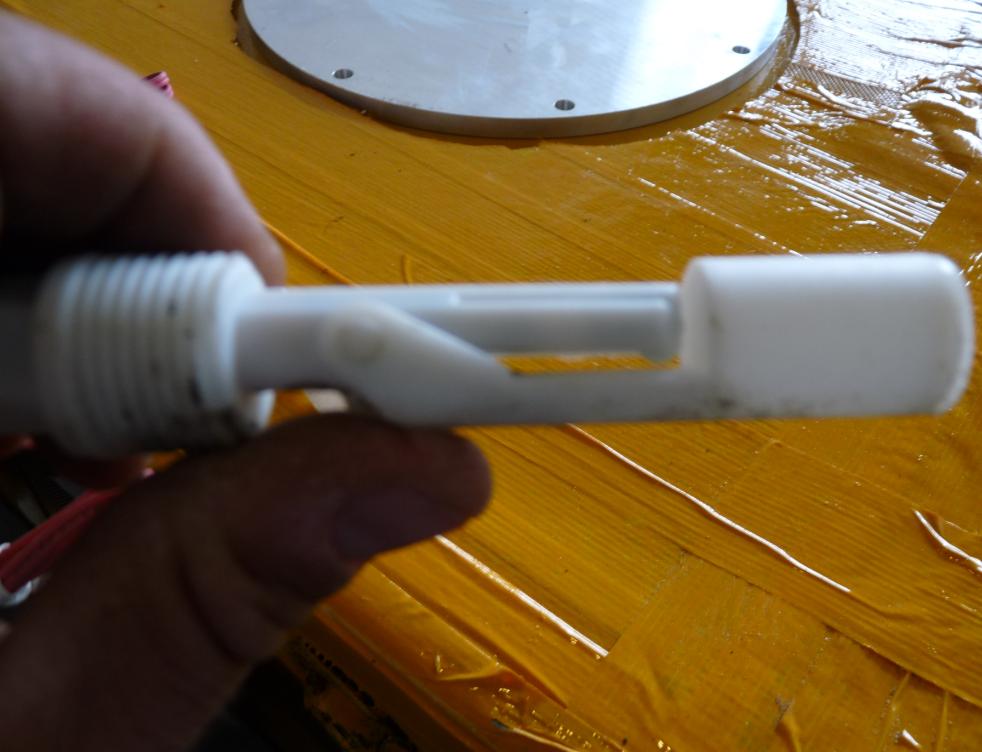

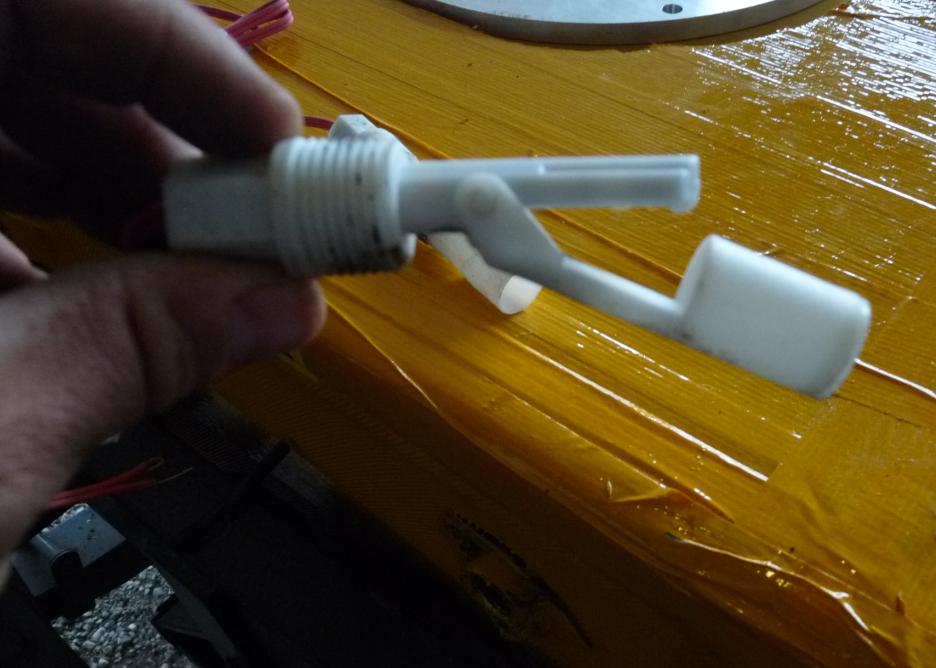

voici les deux détecteurs de niveau à flotteur :

camping car à partir d'un Renault 110-170 4x4  Tpb7

camping car à partir d'un Renault 110-170 4x4  Jxpy

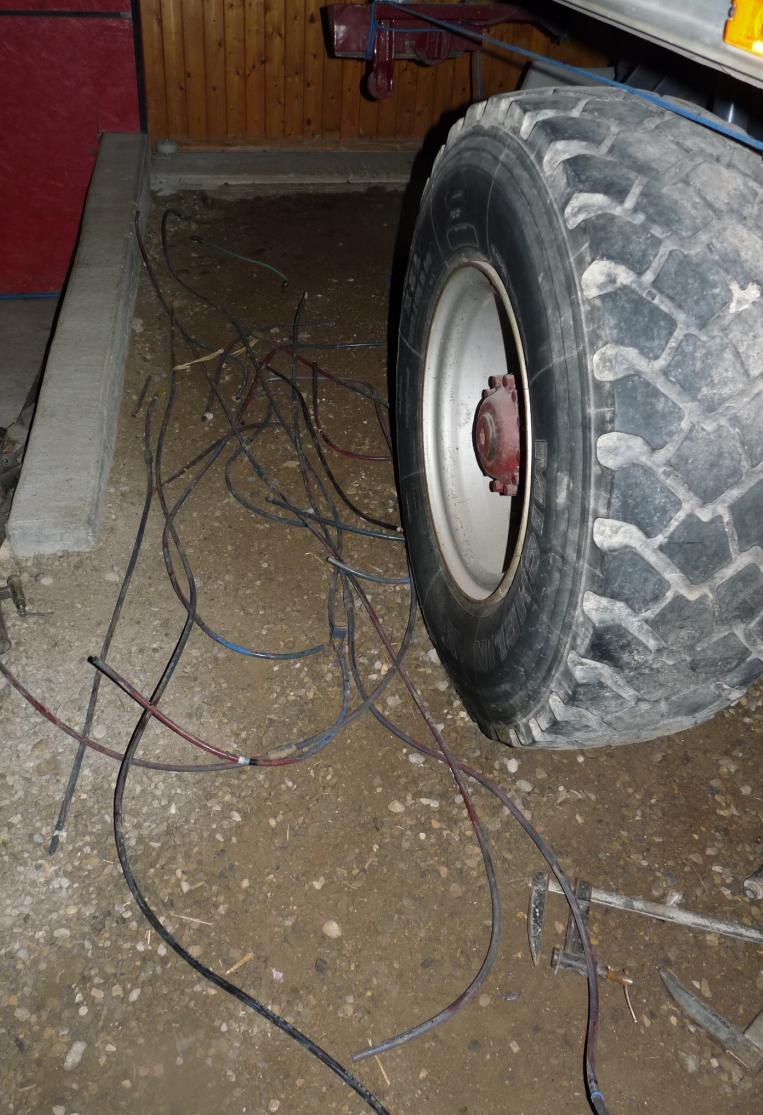

ensuite, avant de faire le plancher, j'ai changé tous les tuyaux pneumatiques qui passaient dans le chassis :

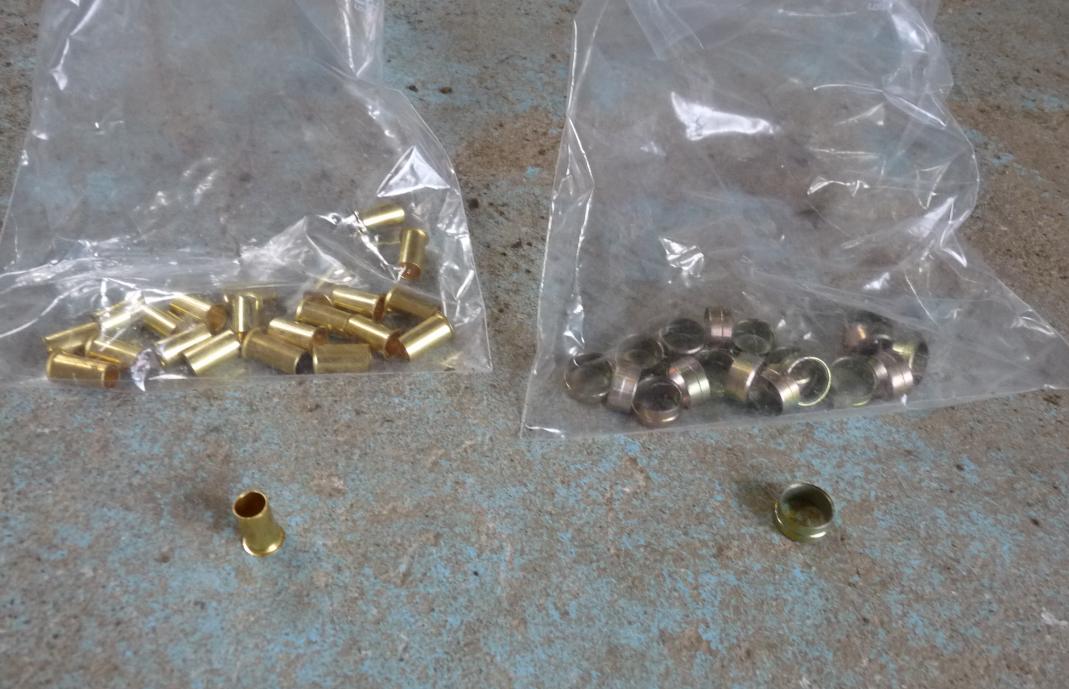

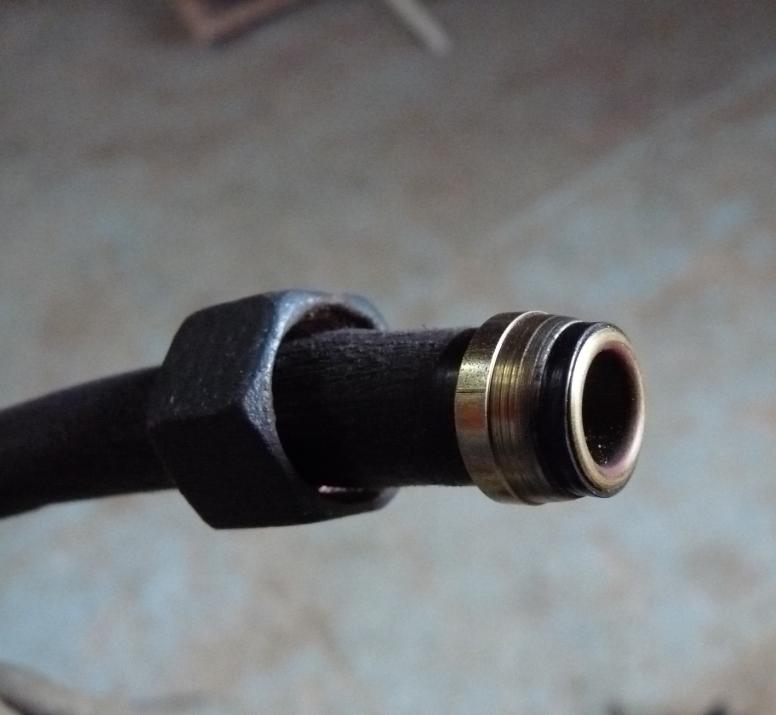

achat d'olives et inserts pour éviter que le tuyau s'ecrase :

camping car à partir d'un Renault 110-170 4x4  Baz4

c'est comme le montage d'origine :

camping car à partir d'un Renault 110-170 4x4  Xevq

camping car à partir d'un Renault 110-170 4x4  V4rf

camping car à partir d'un Renault 110-170 4x4  Z066

camping car à partir d'un Renault 110-170 4x4  Cwdj

camping car à partir d'un Renault 110-170 4x4  Vbv3

camping car à partir d'un Renault 110-170 4x4  Z2ug

les bouteilles d'air sont à décler légérement :

camping car à partir d'un Renault 110-170 4x4  C2yy

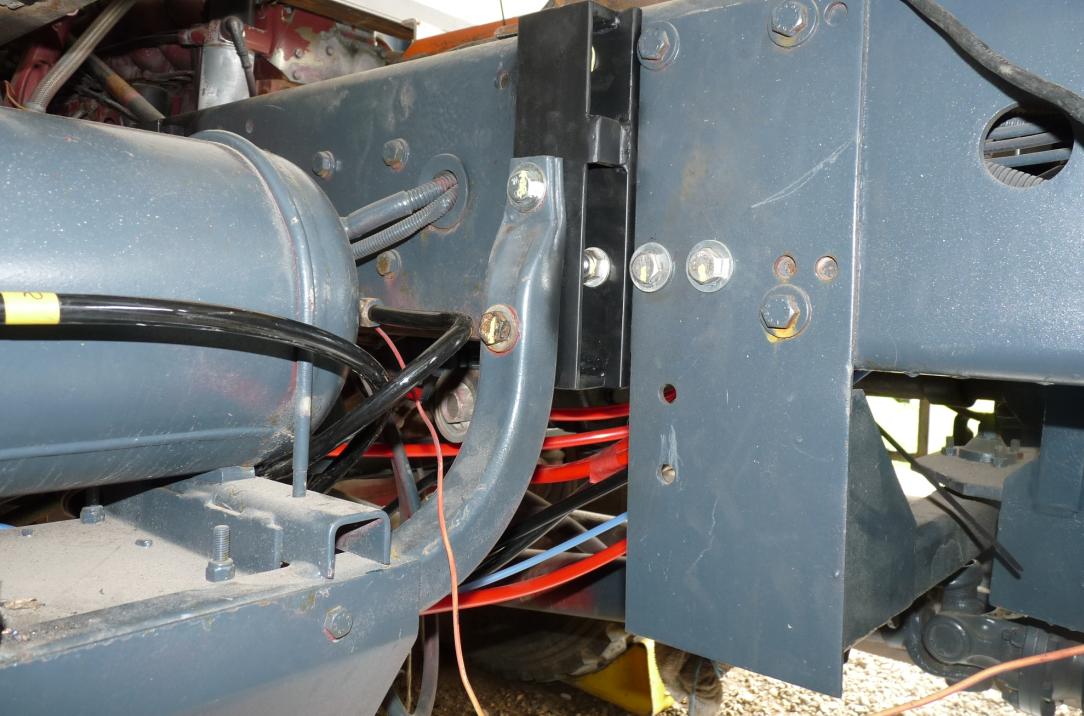

donc fabrication de pattes pour les fixer aux chassis :

camping car à partir d'un Renault 110-170 4x4  Ua85

camping car à partir d'un Renault 110-170 4x4  H61h

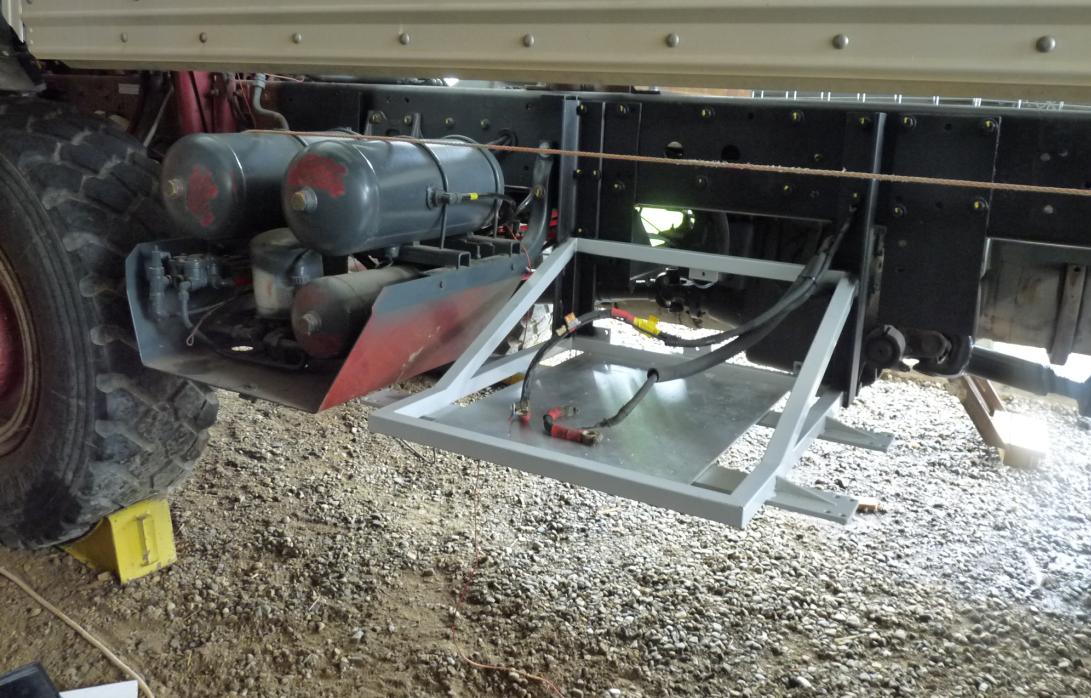

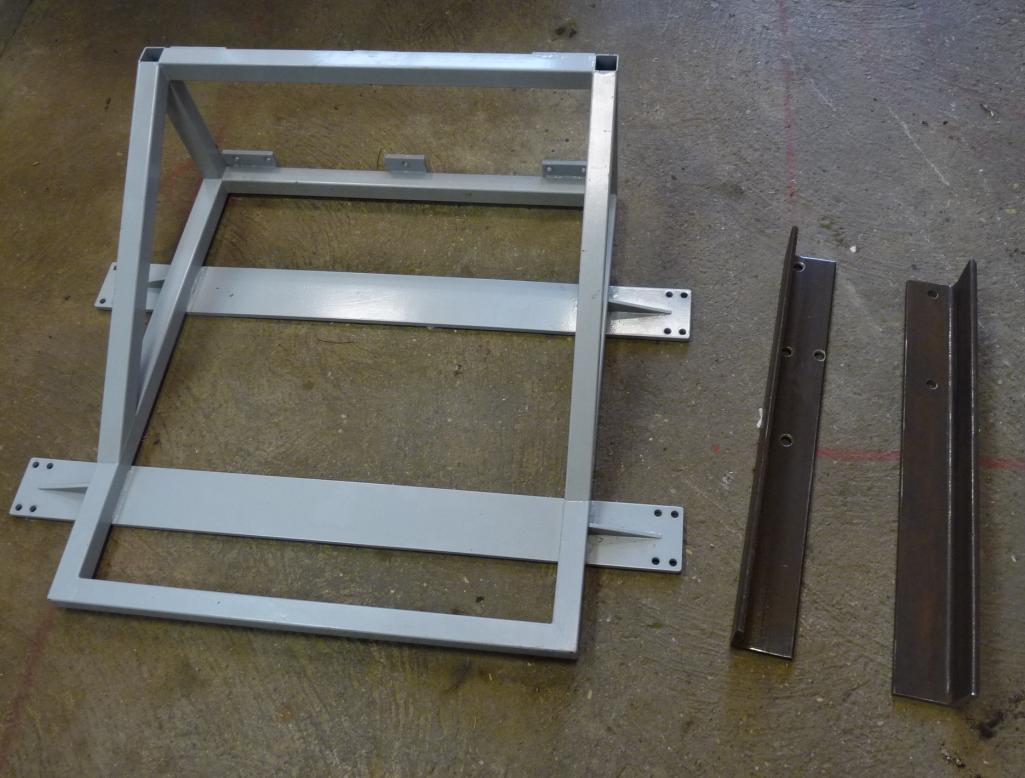

modif d'un support pour en faire un bac à batterie :

camping car à partir d'un Renault 110-170 4x4  Mcnq

camping car à partir d'un Renault 110-170 4x4  9po9

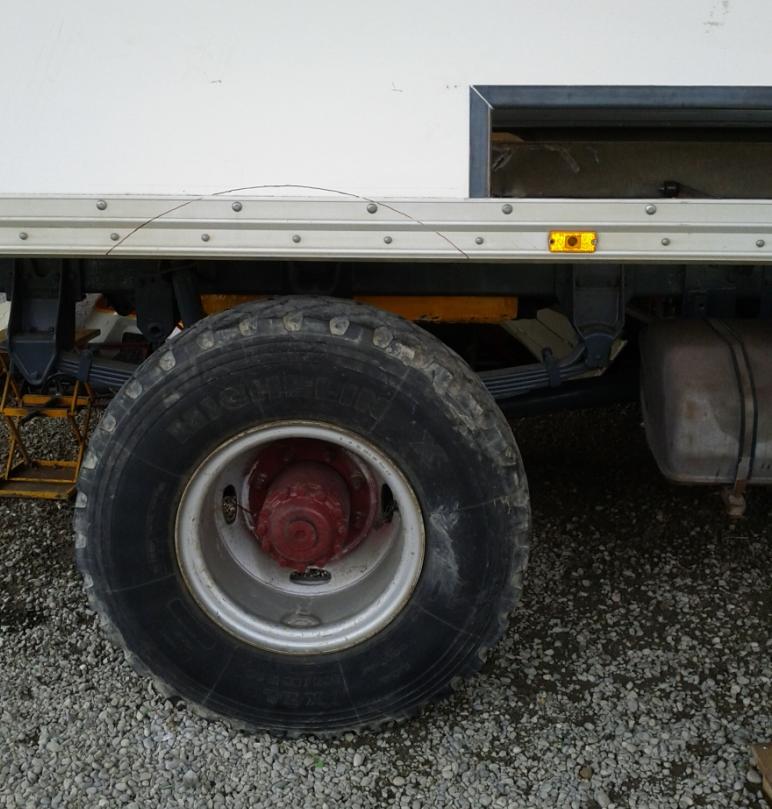

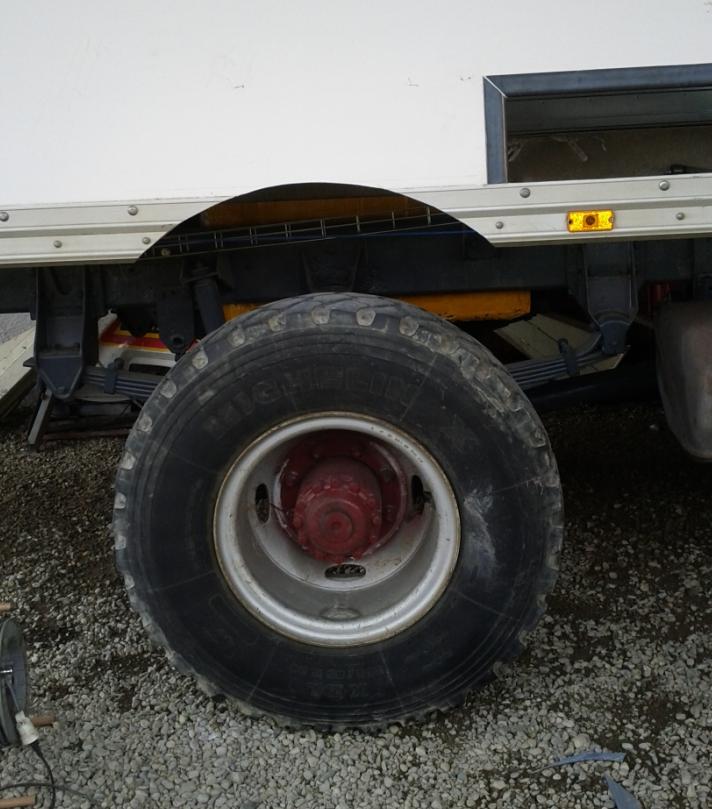

découpe de la caisse pour poser les gardes-boue :

camping car à partir d'un Renault 110-170 4x4  G9ge

camping car à partir d'un Renault 110-170 4x4  9ua3

camping car à partir d'un Renault 110-170 4x4  8lpb

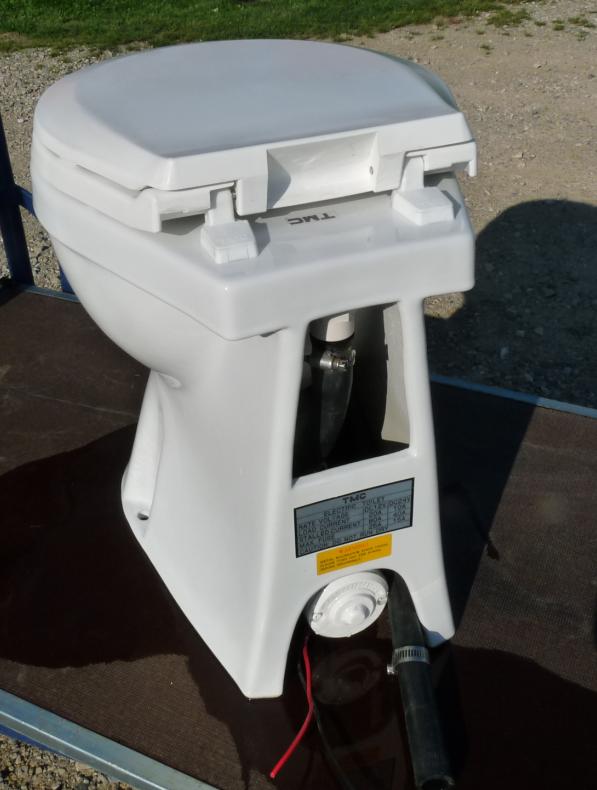

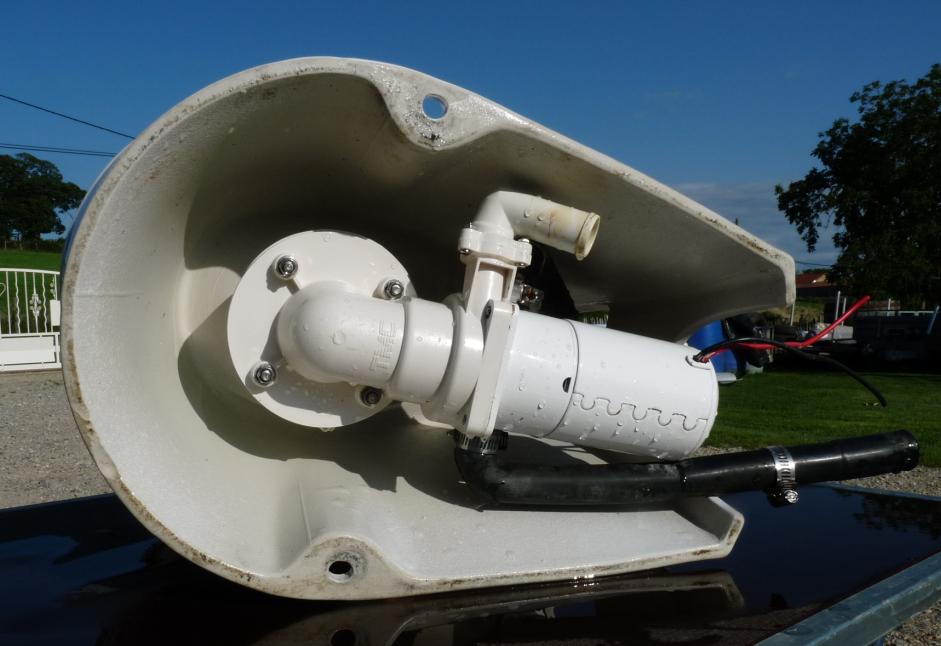

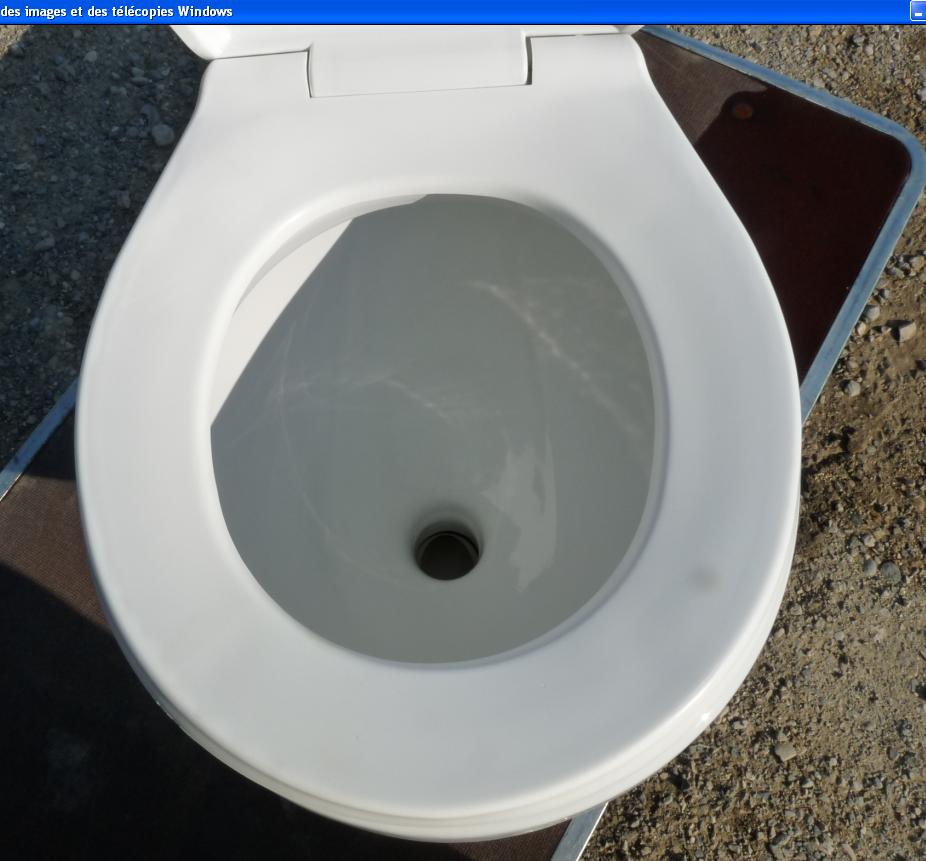

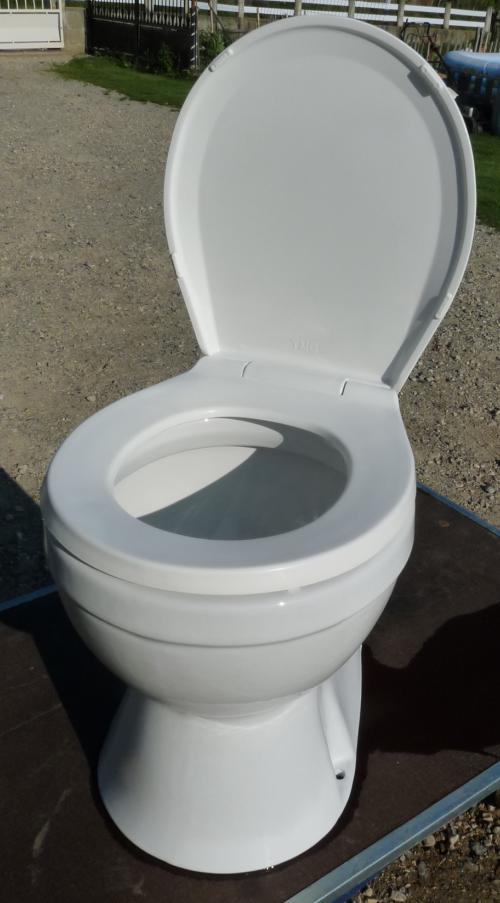

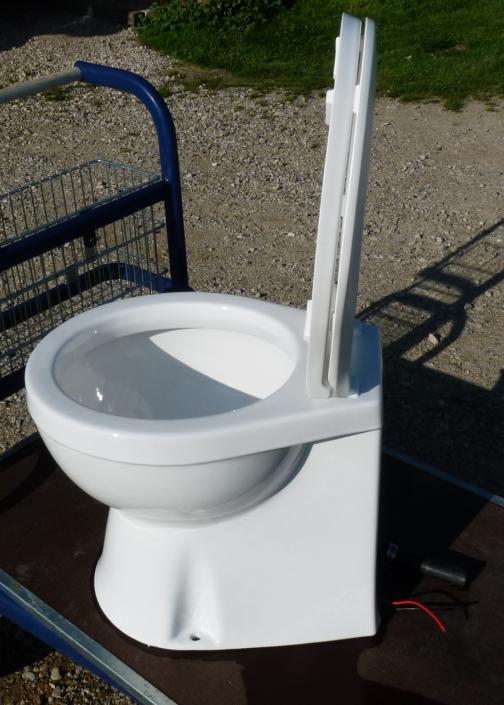

achat sur le boncoin d'un sanibroyeur nautique en super état (70€ alors que ça coute environ 400€ en neuf, le gars n'a pas eu d'appel car il avait mis comme titre "vend Sony broyeur"), il ne fait pas de musique  Rolling Eyes  :

marque TMC, modele TMC-99907 :

http://www.leimarine.com/index.php/pumps-plumbing-1/tmc-99907-12v-luxury-electric-marine-toilet-boat-car-bta00303.htmlhttp://www.randoequipement.com/accessoires/wc-broyeur-electrique-nautique-24-v.htm

camping car à partir d'un Renault 110-170 4x4  5tih

camping car à partir d'un Renault 110-170 4x4  Sh0w

camping car à partir d'un Renault 110-170 4x4  Hvny

camping car à partir d'un Renault 110-170 4x4  Iep2

camping car à partir d'un Renault 110-170 4x4  Ezsh

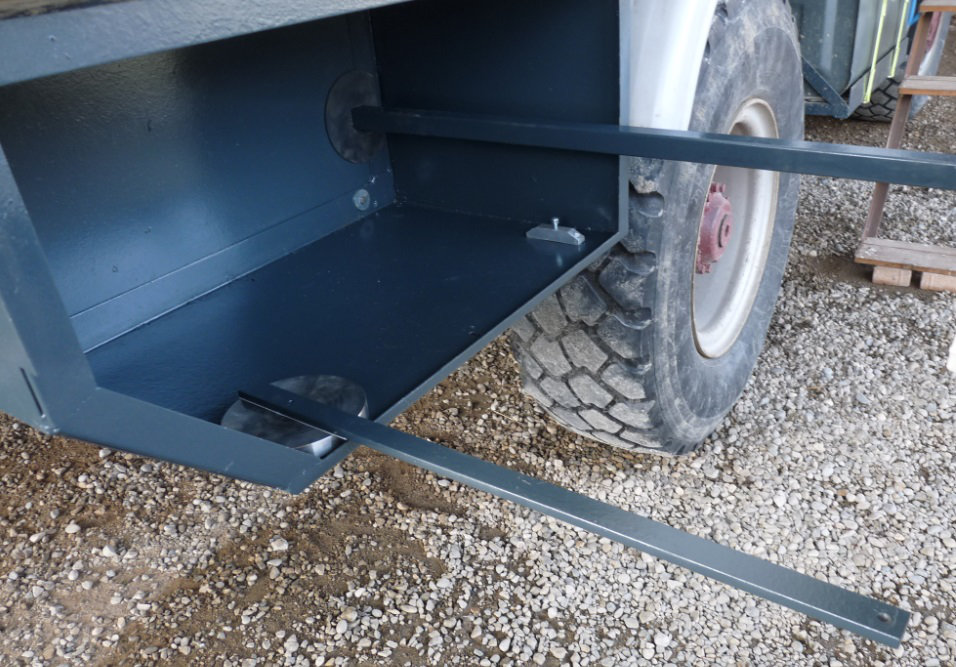

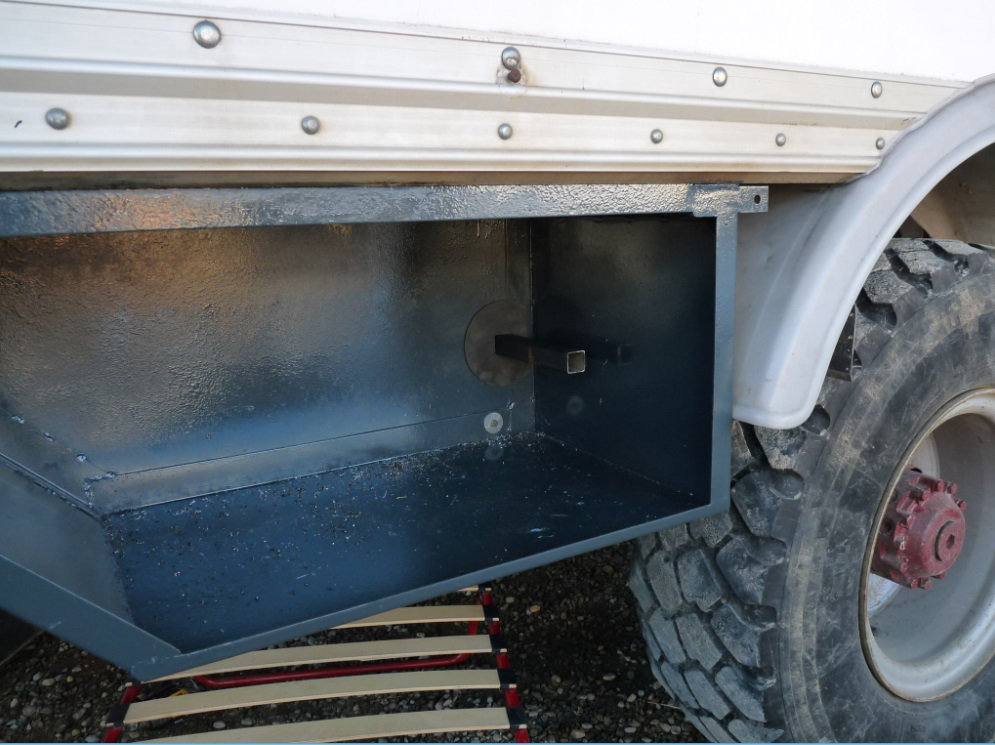

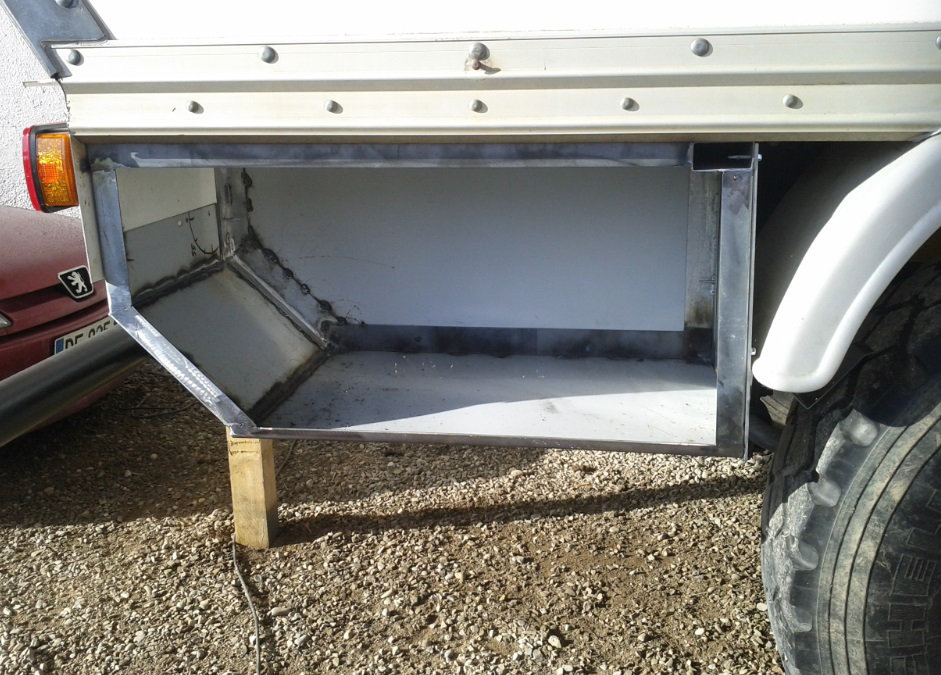

et avec l'autre moitié de ma cuve à fuel, je fabrique un caisson, qui sera logé dans le chassis et qui servira de rangement, accessible grace à une trappe dans le plancher :

camping car à partir d'un Renault 110-170 4x4  3obf

camping car à partir d'un Renault 110-170 4x4  A4lj

la plaque du fond sera démontable pour acceder à la transmission du camion :

camping car à partir d'un Renault 110-170 4x4  Mhux

camping car à partir d'un Renault 110-170 4x4  Tj5i

camping car à partir d'un Renault 110-170 4x4  Mm0r

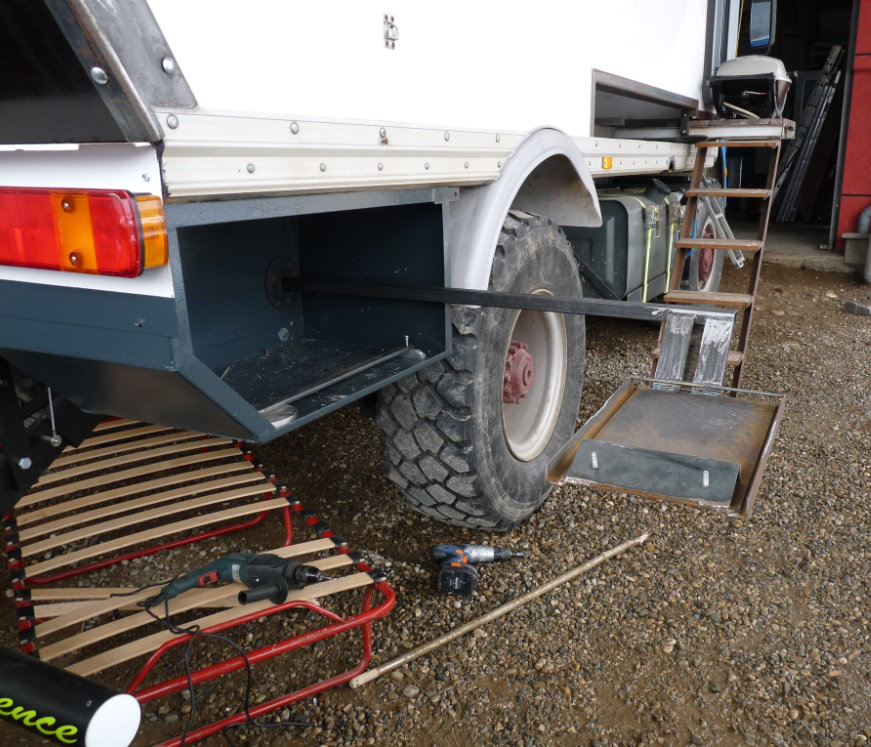

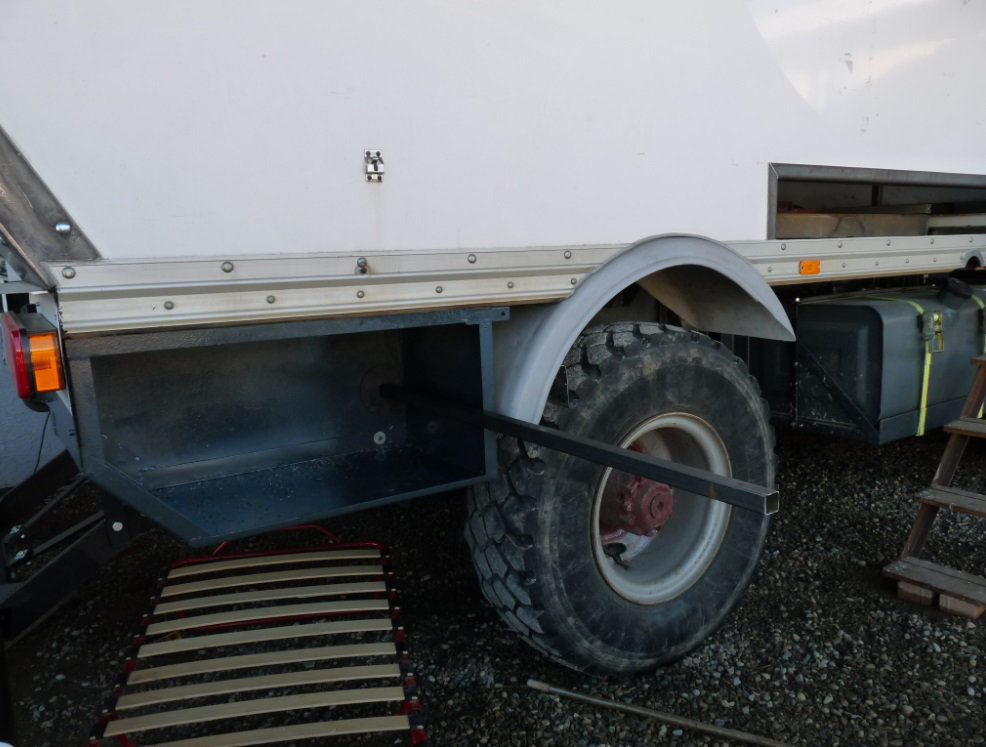

et voici une photo de coté pour les garde-boues et l'escalier en position "de face" (la cabine n'est pas verrouillée donc elle est inclinée) :

camping car à partir d'un Renault 110-170 4x4  Otn5

[je dois déplacer mon filtre à air qui était à l'origine derrière la cabine (à l'emplacement du point rouge) mais il n'y a plus la place maintenant qu'il y a la cellule :

- est ce que je peux le fixer tout en haut sur la cellule pour permettre de basculer la cabine sans rien démonter ?
- est que je peux faire la tubulure en tuyau PVC diamètre 100mm ?

camping car à partir d'un Renault 110-170 4x4  F0410

montage d'origine :

camping car à partir d'un Renault 110-170 4x4  F0510

bon le filtre à air est monté à l'étage tongue
merci à Jean-Luc pour son aide, et oui il a quitté son Sud-ouest pour venir découvrir la m'Isère :

fabrication d'un manchon en acier et découpe de la durite d'air :

camping car à partir d'un Renault 110-170 4x4  Ver510

modif du support filtre :

camping car à partir d'un Renault 110-170 4x4  Ver610

puis fixation en hauteur, ainsi il n'y a rien à débrancher pour basculer la cabine :

camping car à partir d'un Renault 110-170 4x4  Ver710

camping car à partir d'un Renault 110-170 4x4  Ver7110


et on est allé essayé le camion sur la route, il n'avait pas franchi le portail depuis plusieurs années  Rolling Eyes  :

camping car à partir d'un Renault 110-170 4x4  Ver810

camping car à partir d'un Renault 110-170 4x4  Ver910

premiers essais de torsion de mon faux châssis losange (4 points) :

camping car à partir d'un Renault 110-170 4x4  Ver1010

camping car à partir d'un Renault 110-170 4x4  Ver1110

camping car à partir d'un Renault 110-170 4x4  Ver1210

camping car à partir d'un Renault 110-170 4x4  Ver1310

fixation d'une mini échelle pour un accès rapide à la cellule :

camping car à partir d'un Renault 110-170 4x4  Ver1511

camping car à partir d'un Renault 110-170 4x4  Ver1610

remise en état d'un réservoir d'occas de 320 L :

camping car à partir d'un Renault 110-170 4x4  Ver1710

camping car à partir d'un Renault 110-170 4x4  Ver1810

fabrication d'un support pour ce réservoir :

camping car à partir d'un Renault 110-170 4x4  Ver1910

collage de sangles nylon pour éviter d'être fer sur fer :

camping car à partir d'un Renault 110-170 4x4  Ver2010

essai d'étanchéité au gasoil à l'eau, c'est moins cher si ça fuit (15 minutes au robinet  Rolling Eyes ) :

camping car à partir d'un Renault 110-170 4x4  Ver2110

25 aout 2014 :

j'avais roulé sur mon groupe éléctrogene Rolling Eyes  :

camping car à partir d'un Renault 110-170 4x4  Ver2510

donc modification pour le loger à  coté du réservoir de gasoil; découpe du cadre tordu :

camping car à partir d'un Renault 110-170 4x4  Ver2610

fixation d'une plaque inox pour le nouveau réservoir d'essence :

camping car à partir d'un Renault 110-170 4x4  Ver2710

déplacement du panneau éléctrique sur le dessus pour le protéger :

camping car à partir d'un Renault 110-170 4x4  Ver2910

camping car à partir d'un Renault 110-170 4x4  Ver3010

camping car à partir d'un Renault 110-170 4x4  Ver3110

camping car à partir d'un Renault 110-170 4x4  Ver3210

fabrication d'un support et mise en place :

camping car à partir d'un Renault 110-170 4x4  Ver3310

puis un support bavette :

camping car à partir d'un Renault 110-170 4x4  Ver3410

récup d'une bavette :

camping car à partir d'un Renault 110-170 4x4  Ver3510

fin pour ce soir  :

camping car à partir d'un Renault 110-170 4x4  Ver3610
découpe du bas de cellule qui risquait de toucher le bouchon de gasoil :

camping car à partir d'un Renault 110-170 4x4  F111

découpe d'une rondelle d'alu :

camping car à partir d'un Renault 110-170 4x4  F210

fixation du réservoir par une bride inox et par deux sangles :

camping car à partir d'un Renault 110-170 4x4  F310

achat de panneaux en contreplaqué filmé (on dirait du polyfon), ça peut servir également pour faire des coffrage a béton ou des plateaux de remorque :

camping car à partir d'un Renault 110-170 4x4  F1710

camping car à partir d'un Renault 110-170 4x4  F410

camping car à partir d'un Renault 110-170 4x4  F510

camping car à partir d'un Renault 110-170 4x4  F610

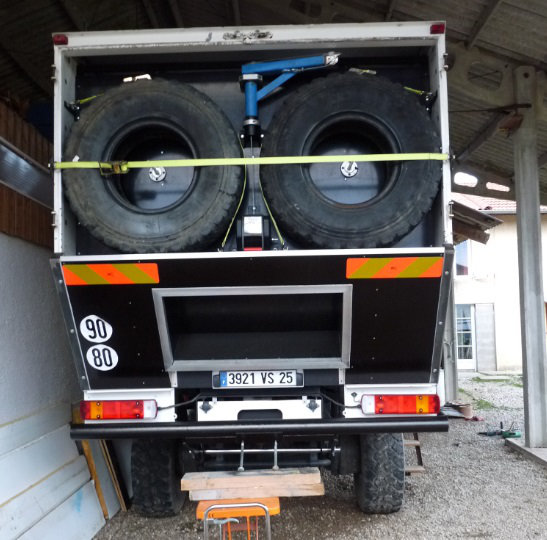

puis préparation du support roues de secours :

camping car à partir d'un Renault 110-170 4x4  F710

camping car à partir d'un Renault 110-170 4x4  F810

camping car à partir d'un Renault 110-170 4x4  F910

camping car à partir d'un Renault 110-170 4x4  F1010

camping car à partir d'un Renault 110-170 4x4  F1110

camping car à partir d'un Renault 110-170 4x4  F1210

il manque les fixation définitives par sangles :

camping car à partir d'un Renault 110-170 4x4  F1310

il manque les cornières d'angle .... :

camping car à partir d'un Renault 110-170 4x4  F1410

j'ai fait un enfoncement pour y loger un réservoir d'eau de 100L qui sera chauffé par le soleil  sunny  pour se laver en exterieur :

camping car à partir d'un Renault 110-170 4x4  F1510

et il y aura les plaques de désensablage de fixer sur le biseau  Wink

camping car à partir d'un Renault 110-170 4x4  F1610

nouvel essai de torsion, ça va bien :

camping car à partir d'un Renault 110-170 4x4  00810

03 octobre 2014 :

quelques petits travaux par manque de temps camping car à partir d'un Renault 110-170 4x4  901479  :

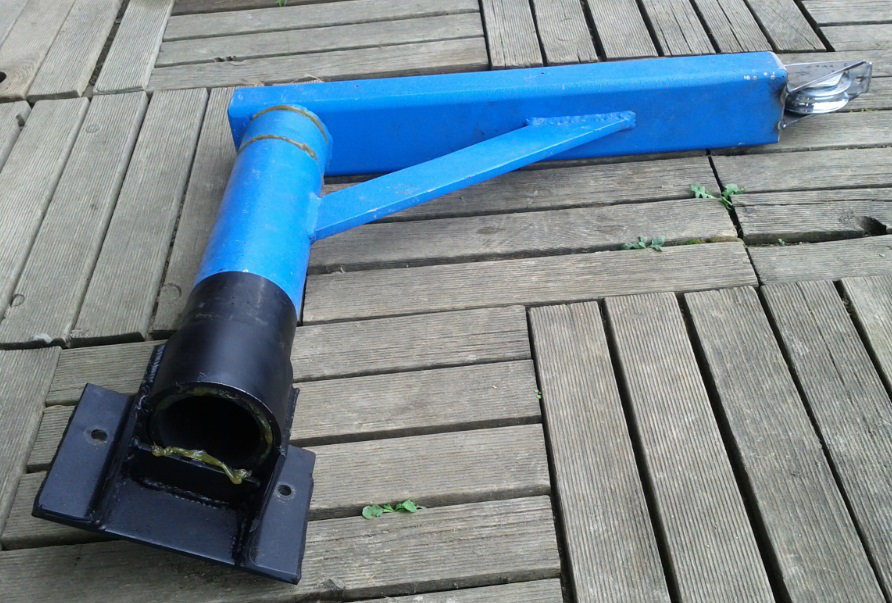

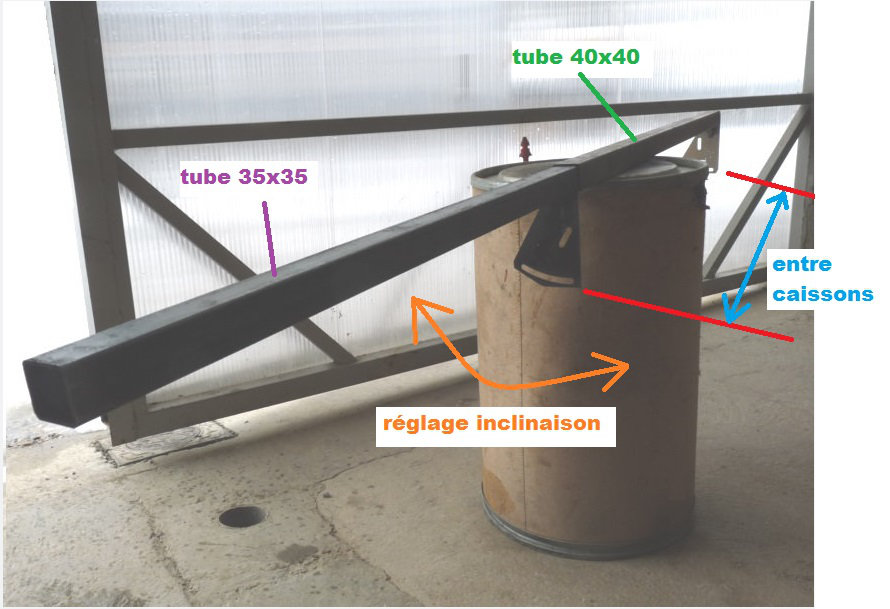

fabrication d'une potence pour monter les roues de secours

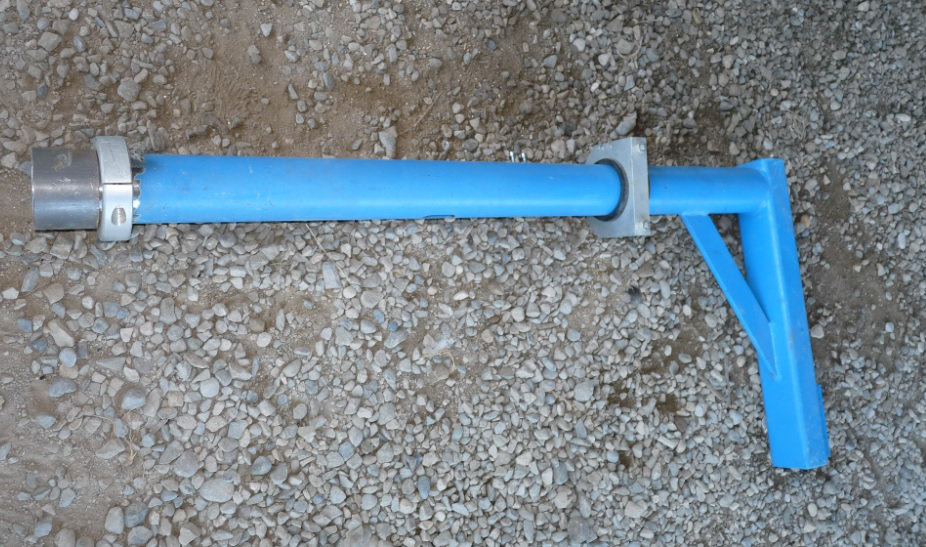

j'ai récupéré ça :

camping car à partir d'un Renault 110-170 4x4  6zlv

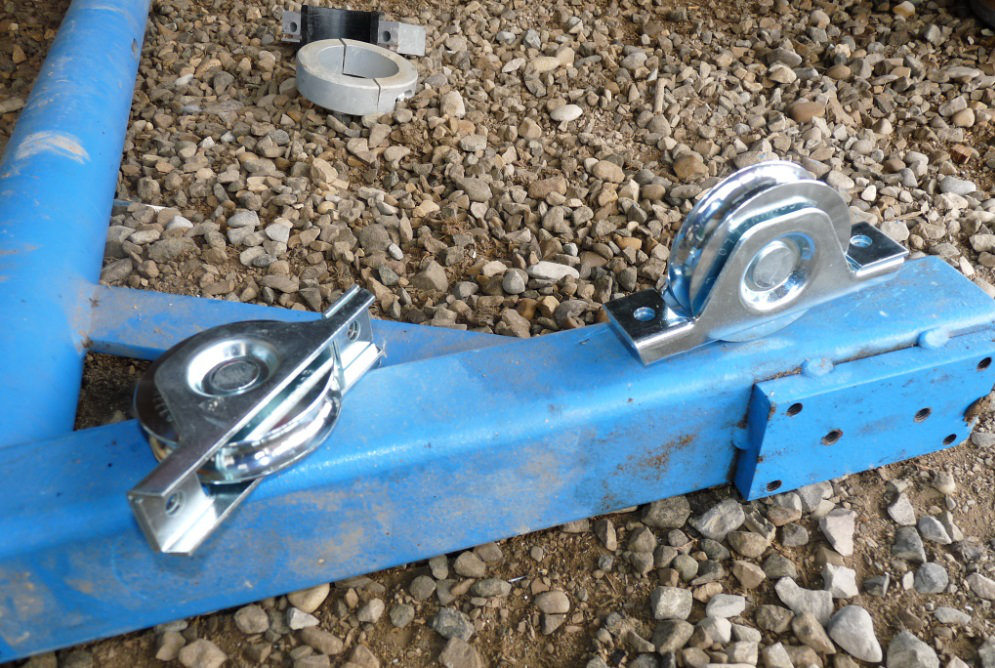

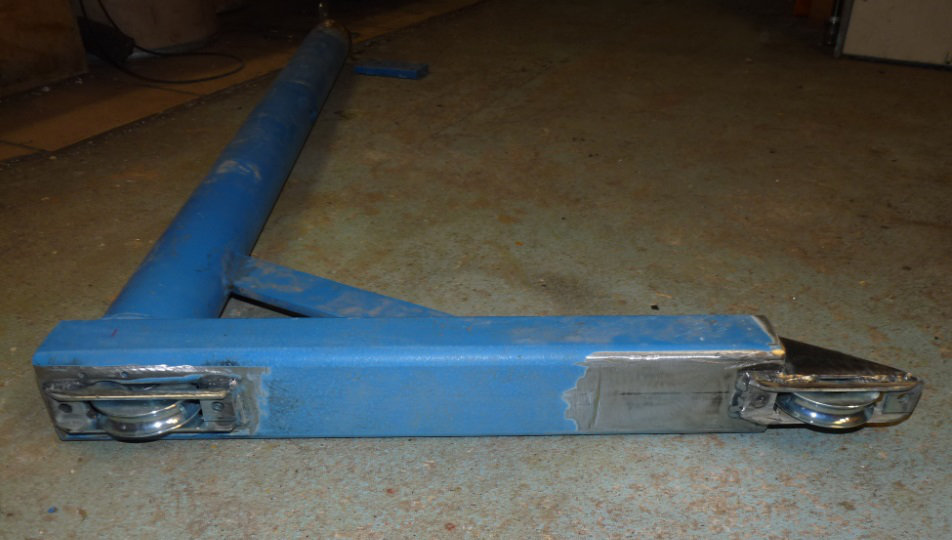

achat de 2 galets de portail coulissant :

camping car à partir d'un Renault 110-170 4x4  Bv8i

camping car à partir d'un Renault 110-170 4x4  Uspm

camping car à partir d'un Renault 110-170 4x4  Evxd

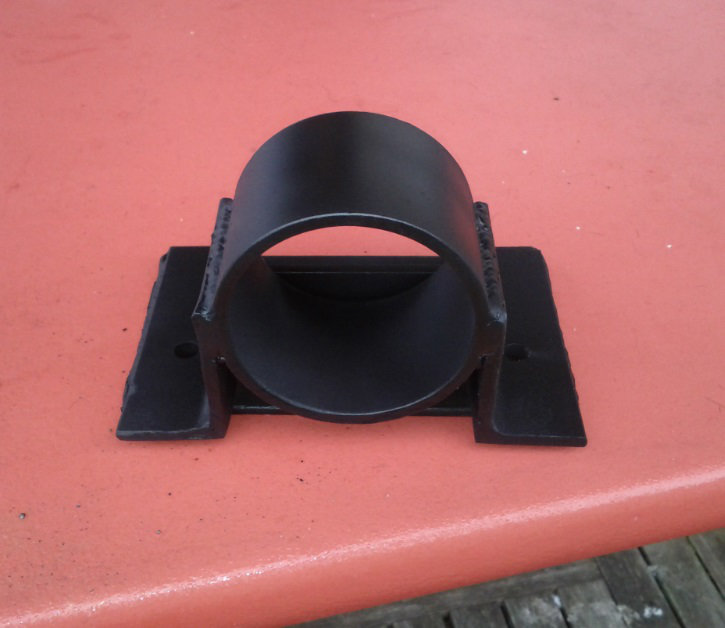

camping car à partir d'un Renault 110-170 4x4  Ttfy

camping car à partir d'un Renault 110-170 4x4  G4j2

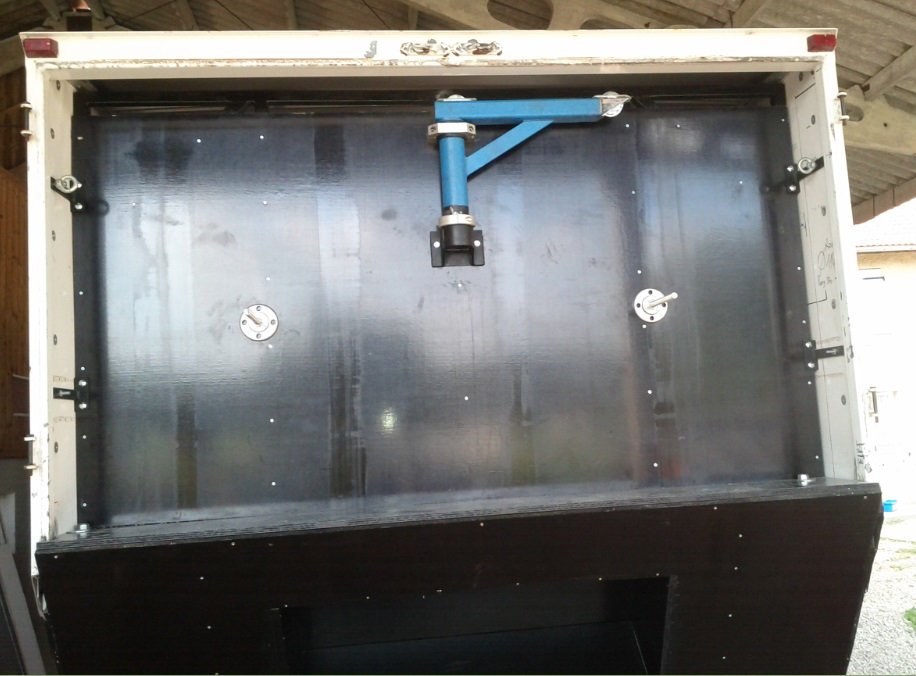

camping car à partir d'un Renault 110-170 4x4  Kojf

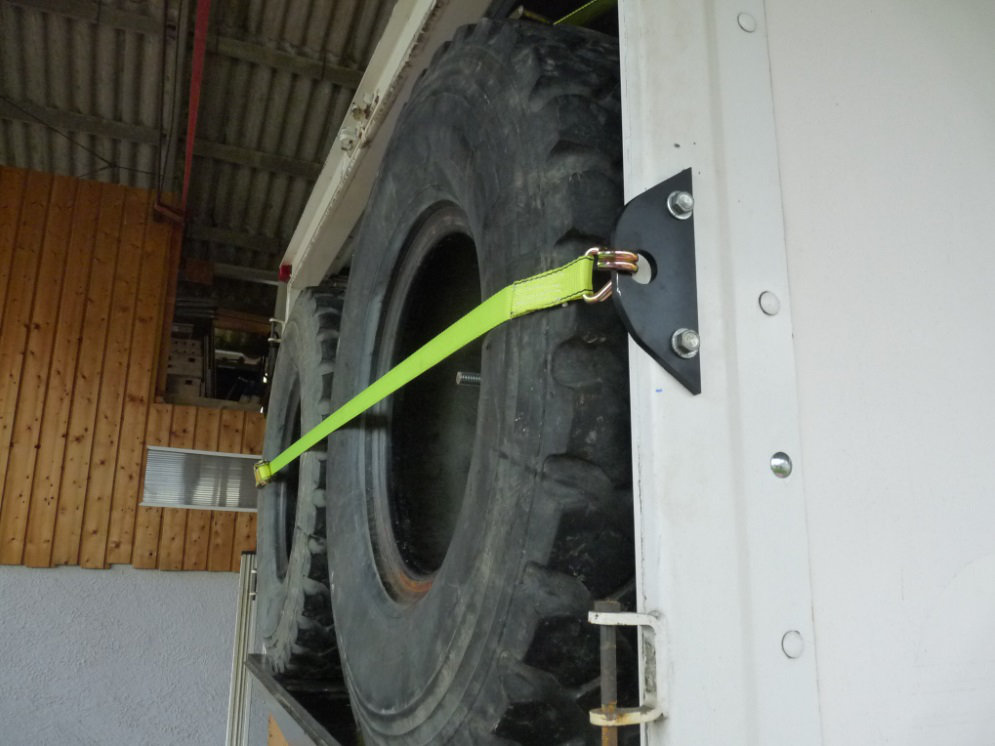

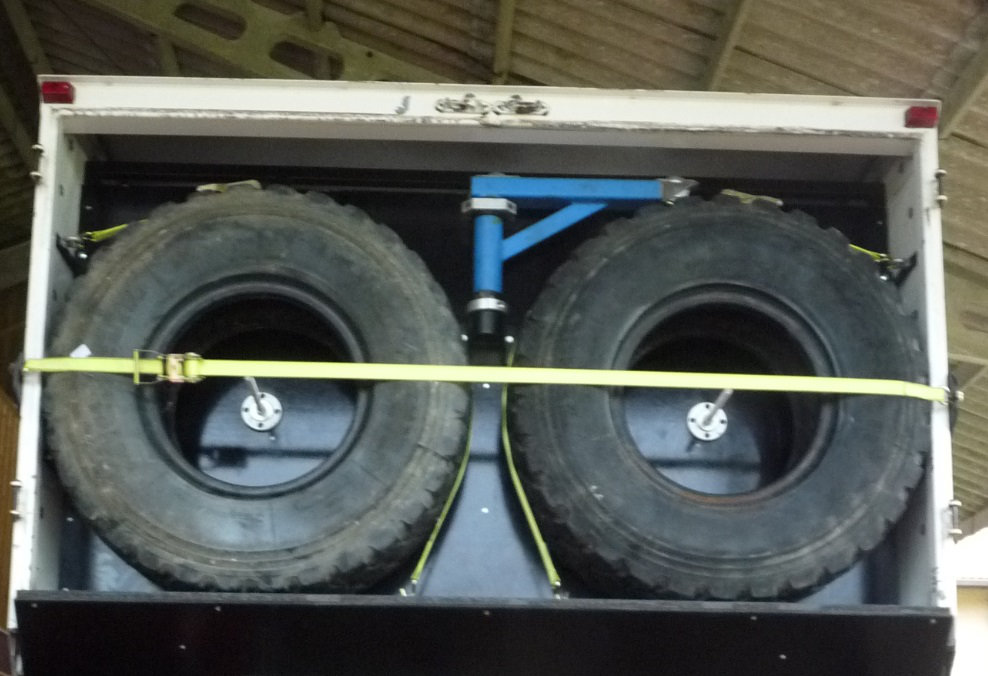

puis fabrication de fixations pour les roues de secours :

camping car à partir d'un Renault 110-170 4x4  Godx

camping car à partir d'un Renault 110-170 4x4  5mrh

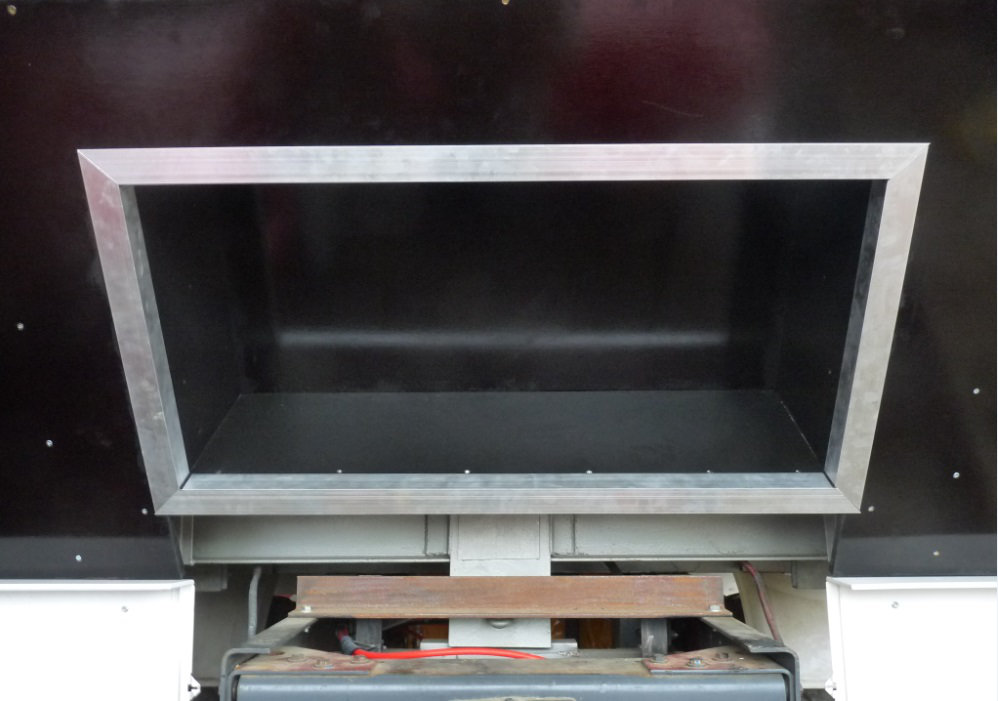

fabrication d'un cadre alu :

camping car à partir d'un Renault 110-170 4x4  6y3j

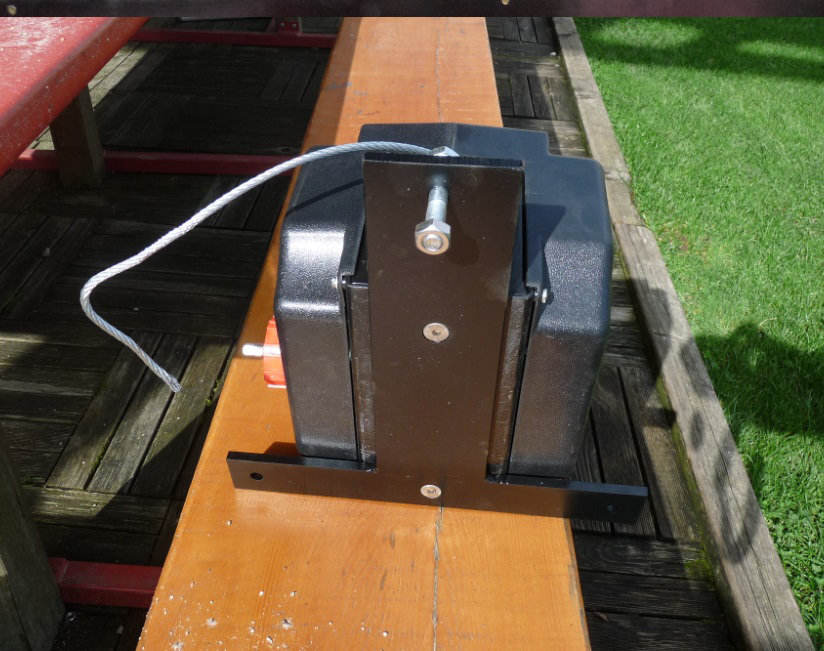

fabrication d'un support de treuil :

camping car à partir d'un Renault 110-170 4x4  45nk

mise en place treuil

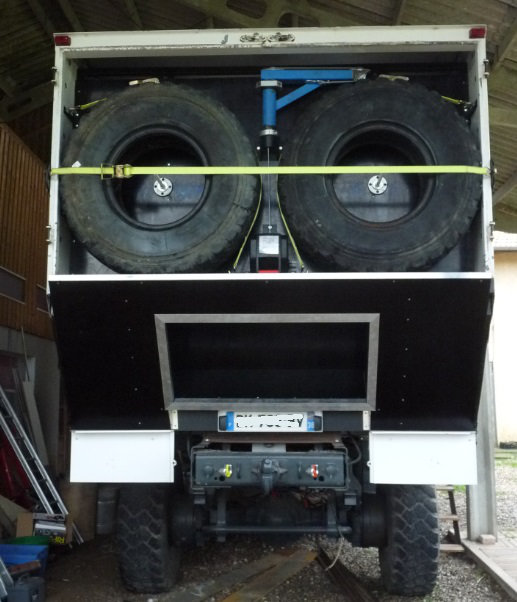

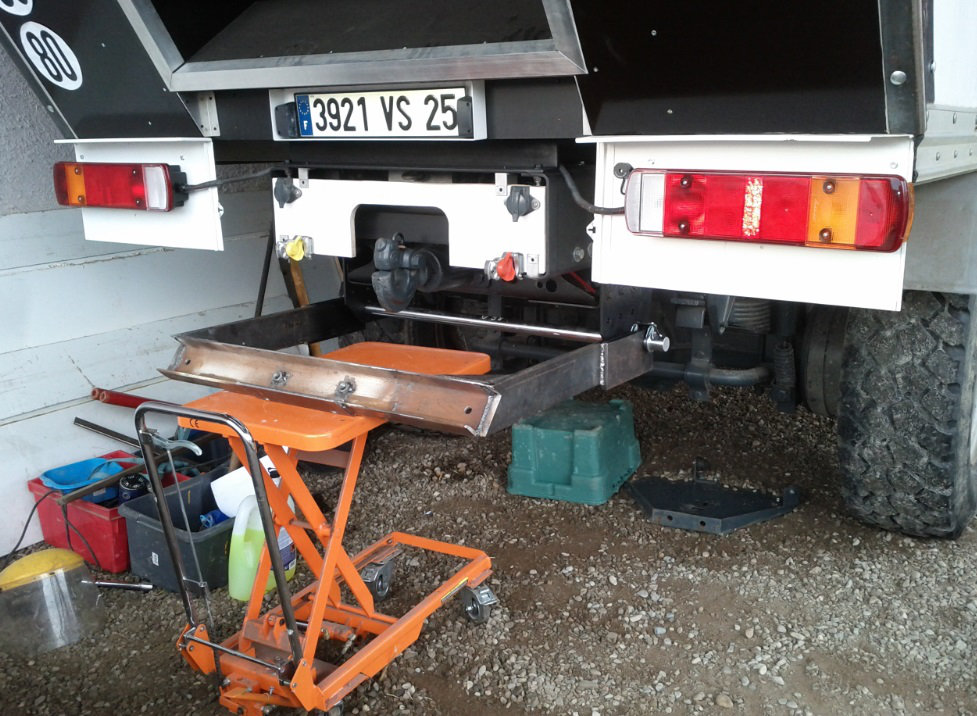

puis fabrication de support de feux, puis support plaque d'immatriculation :

camping car à partir d'un Renault 110-170 4x4  3fmk

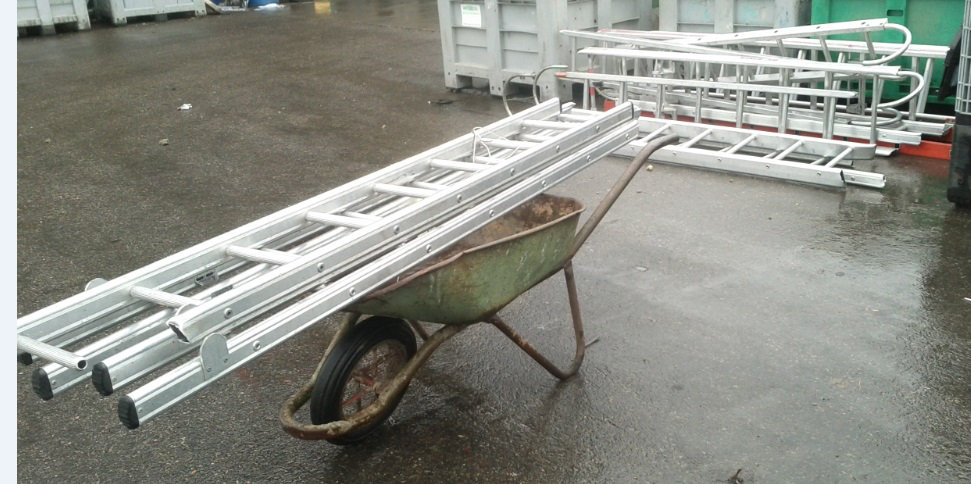

je suis tombé sur des mini échelles de pompier chez mon ferrailleur :

camping car à partir d'un Renault 110-170 4x4  R7sr

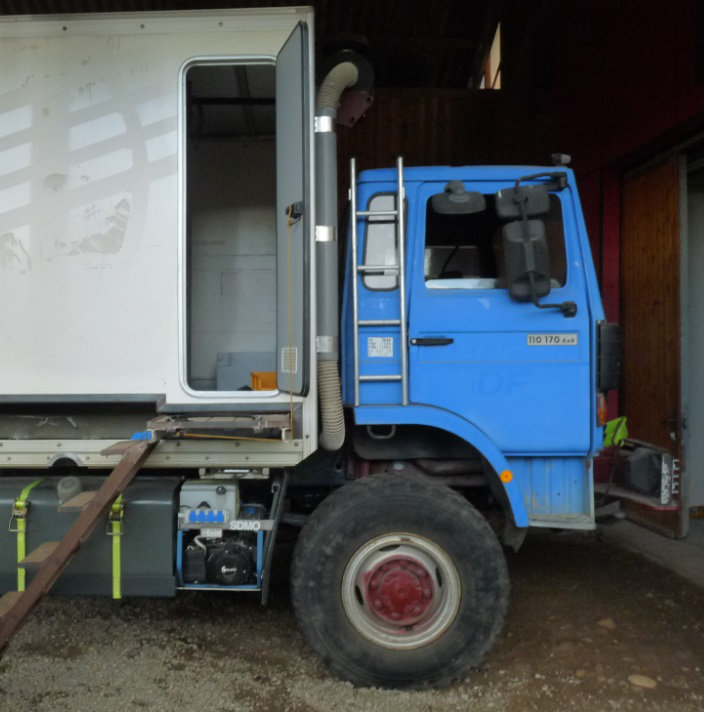

ça ira bien pour monter sur la future galerie :

camping car à partir d'un Renault 110-170 4x4  Wuv5

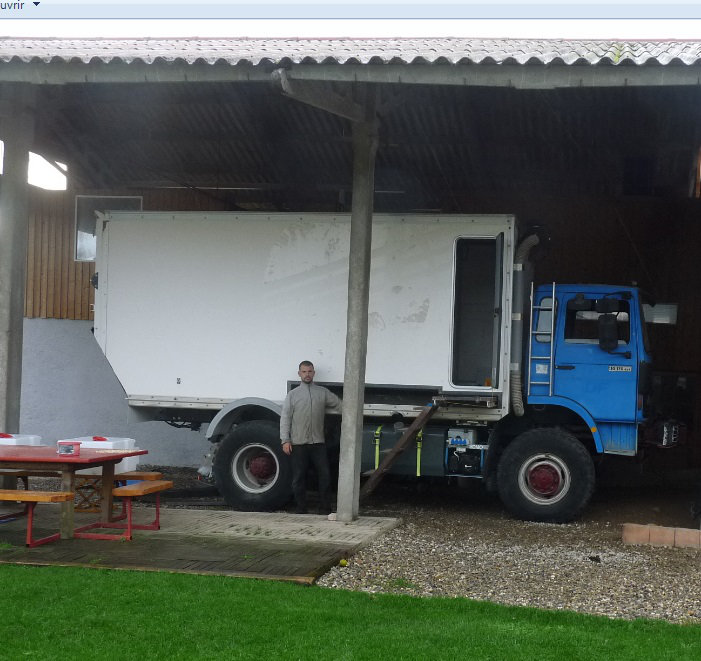

vue d'ensemble de mon bébé :

camping car à partir d'un Renault 110-170 4x4  4h3w

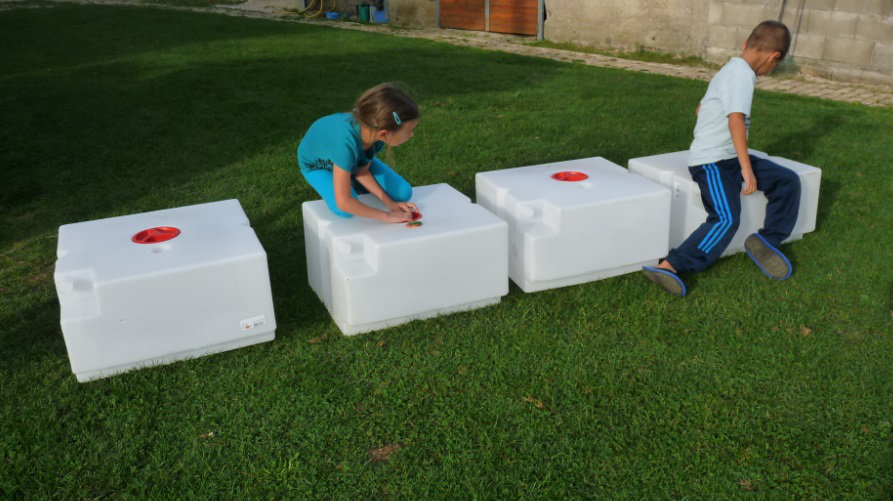

j'ai reçu mes 4 réservoirs d'eau propre de 100 litres chacun :

camping car à partir d'un Renault 110-170 4x4  7d4t

08 novembre 2014 :

je poursuis l'extérieur pendant qu'il fait beau

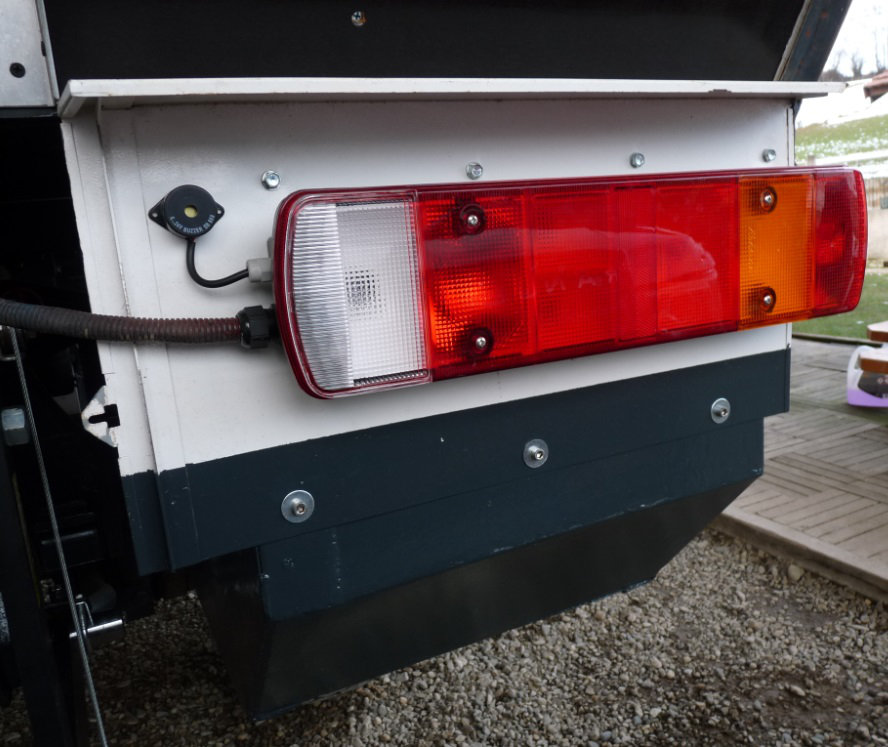

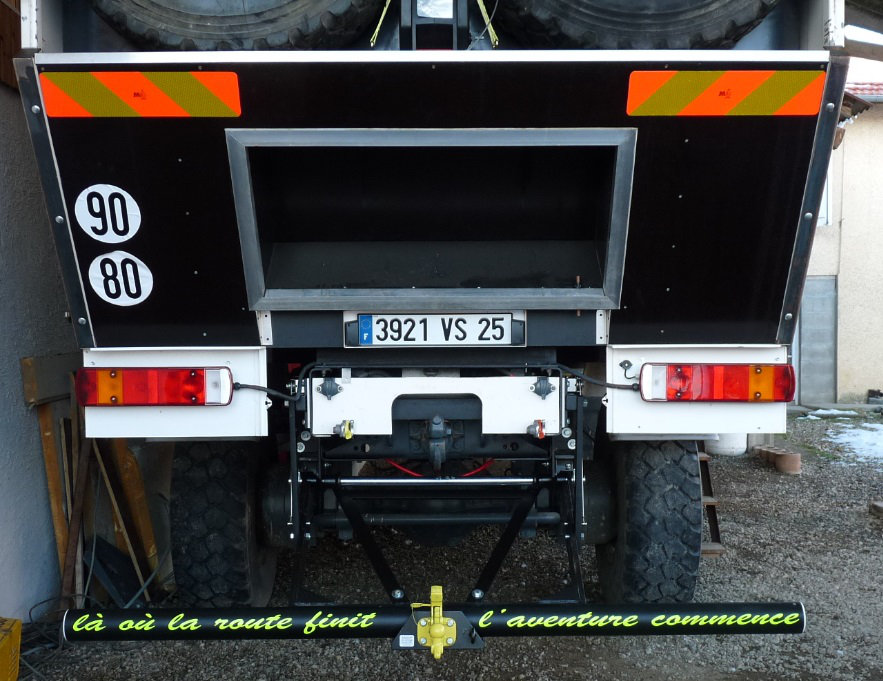

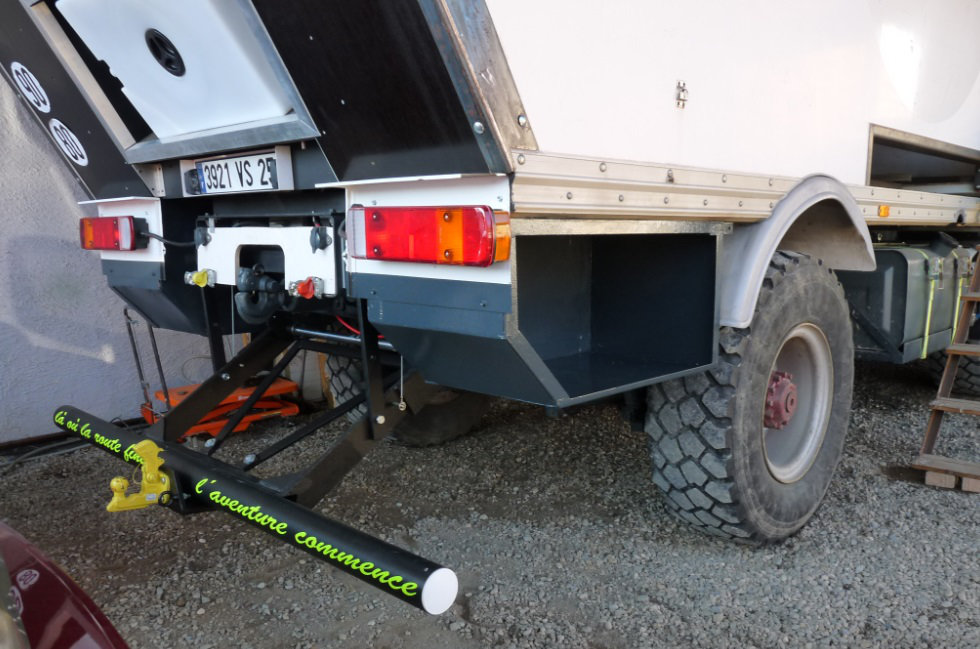

j'ai reçu les feux arrières ... :

camping car à partir d'un Renault 110-170 4x4  Z110

commandé chez eux (rapide et bon prix) :

http://www.pgdistribution.fr/

camping car à partir d'un Renault 110-170 4x4  Z210

camping car à partir d'un Renault 110-170 4x4  Z310

ça fait "bip bip" quand je recul (comme les camions poubelles  Laughing ) pour ne pas écraser mon cochon :

camping car à partir d'un Renault 110-170 4x4  Z410

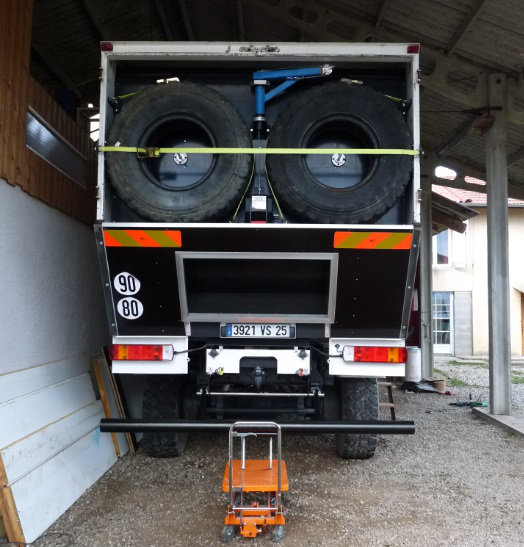

cet après midi => pesage du bébé :

camping car à partir d'un Renault 110-170 4x4  Ryhaus10

voici les résultats, avec seulement 40l de gasoil ( sans réservoirs d'eau ):

- poids total = 6520kg
- poids de l'avant =3320kg
- poids de l'arrière = 3200kg

je suis donc presque à 50%à l'avant et 50% à l'arrière

voici mon barré rouge :

camping car à partir d'un Renault 110-170 4x4  Ryhaus11

camping car à partir d'un Renault 110-170 4x4  Ryhaus12

bon j'ai coupé le cul du Renault :

avant :
camping car à partir d'un Renault 110-170 4x4  Rb010

après :
camping car à partir d'un Renault 110-170 4x4  Rb110

modif de ferrures :

camping car à partir d'un Renault 110-170 4x4  Rb1a11

utilisation d'un lit pliant, c'est top  Laughing  :
camping car à partir d'un Renault 110-170 4x4  Rb210

camping car à partir d'un Renault 110-170 4x4  Rb310

la forme des futurs coffres arrières :
camping car à partir d'un Renault 110-170 4x4  Rb410

voici l'axe de la future barre anti encastrement relevage (qui sera renforcé) :
camping car à partir d'un Renault 110-170 4x4  Rb510

camping car à partir d'un Renault 110-170 4x4  Rb1b10

fabrication d'une plaque pour déplacer les prises de remorque et les flexibles de frein :

camping car à partir d'un Renault 110-170 4x4  Br810

camping car à partir d'un Renault 110-170 4x4  Br910

29 novembre 2014 :

j'ai commencé la barre anti encastrement relevable  camping car à partir d'un Renault 110-170 4x4  251561  camping car à partir d'un Renault 110-170 4x4  24510

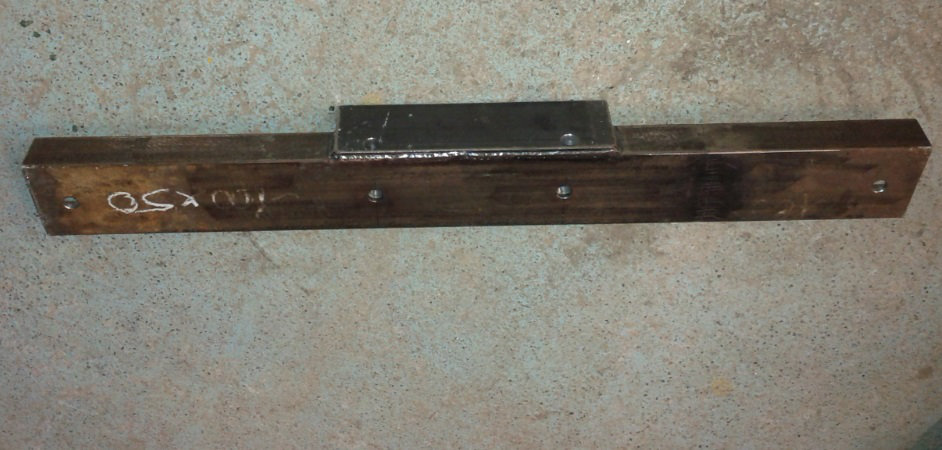

les 4 trous centraux serviront à fixer un crochet d'attelage:

camping car à partir d'un Renault 110-170 4x4  Gdew

camping car à partir d'un Renault 110-170 4x4  Ezlv

camping car à partir d'un Renault 110-170 4x4  Ejo7

j'ai trouvé une barre chez mon ferrailleur (13€) :

camping car à partir d'un Renault 110-170 4x4  Vu10

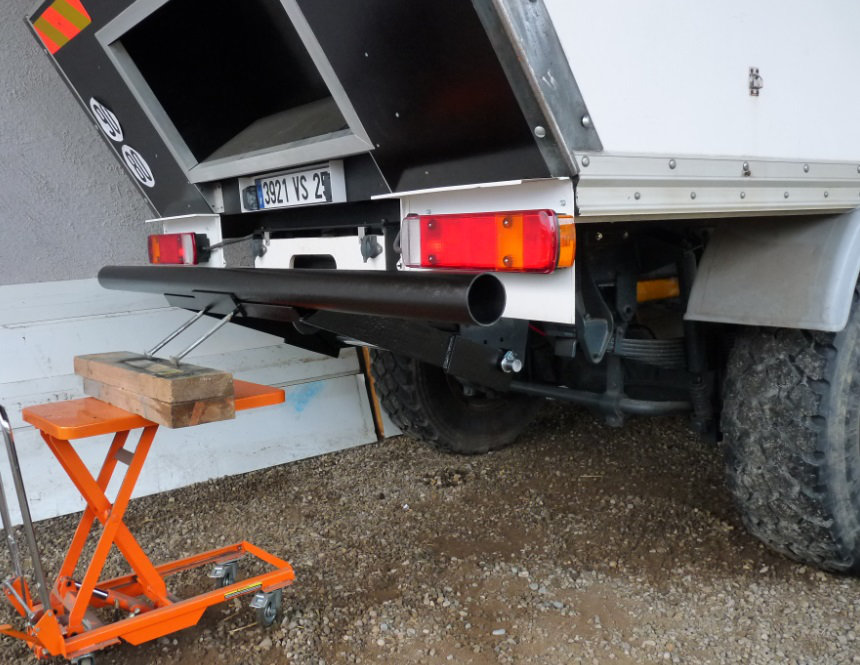

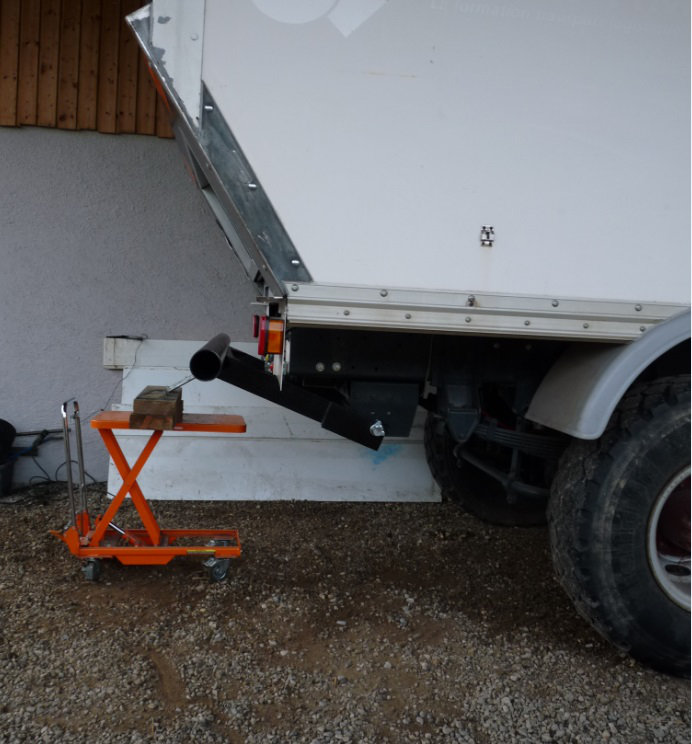

en position haute pour le franchissement :

camping car à partir d'un Renault 110-170 4x4  S7i4

camping car à partir d'un Renault 110-170 4x4  9947

camping car à partir d'un Renault 110-170 4x4  5th7

en position route (à 65cm du sol) :

camping car à partir d'un Renault 110-170 4x4  Awi8

en position basse, à la hauteur d'un attelage de voiture :

camping car à partir d'un Renault 110-170 4x4  1cqr

reste à mettre un ressorts de rappel et des renforts

29 décembre 2014 :

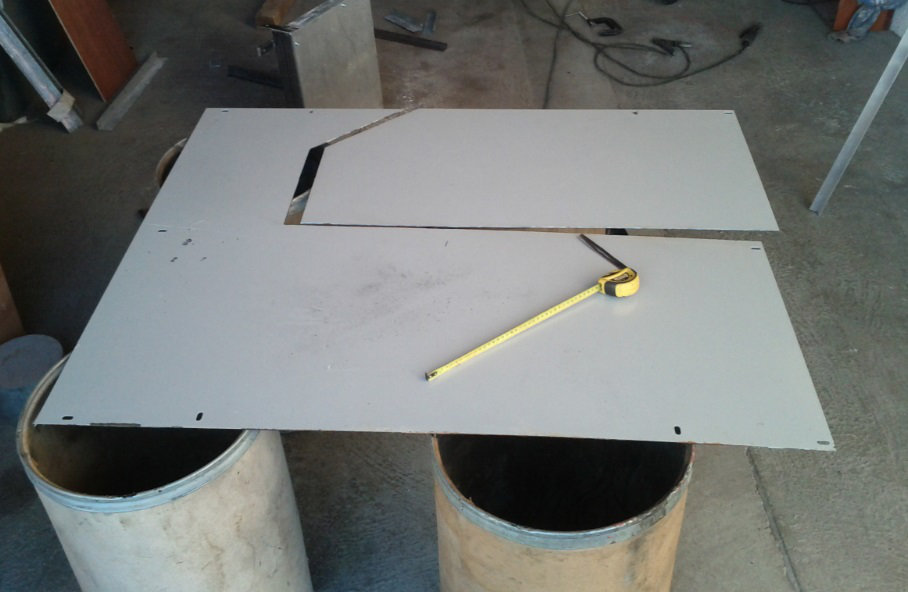

découpe de tôles de récup :

camping car à partir d'un Renault 110-170 4x4  C5wk

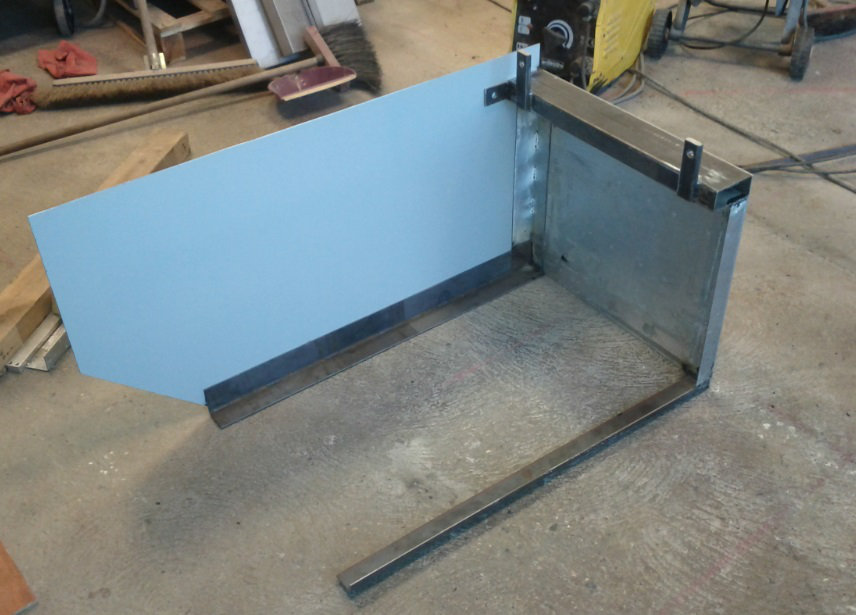

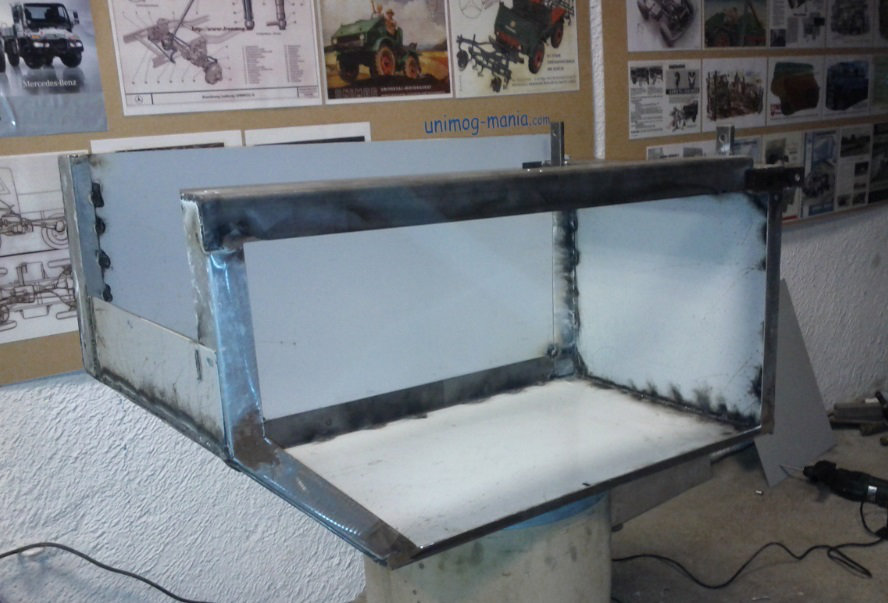

découpe de cornières et assemblage :

camping car à partir d'un Renault 110-170 4x4  Oqi5

camping car à partir d'un Renault 110-170 4x4  6pmf

mise en place sur le camion :

camping car à partir d'un Renault 110-170 4x4  Vyhj

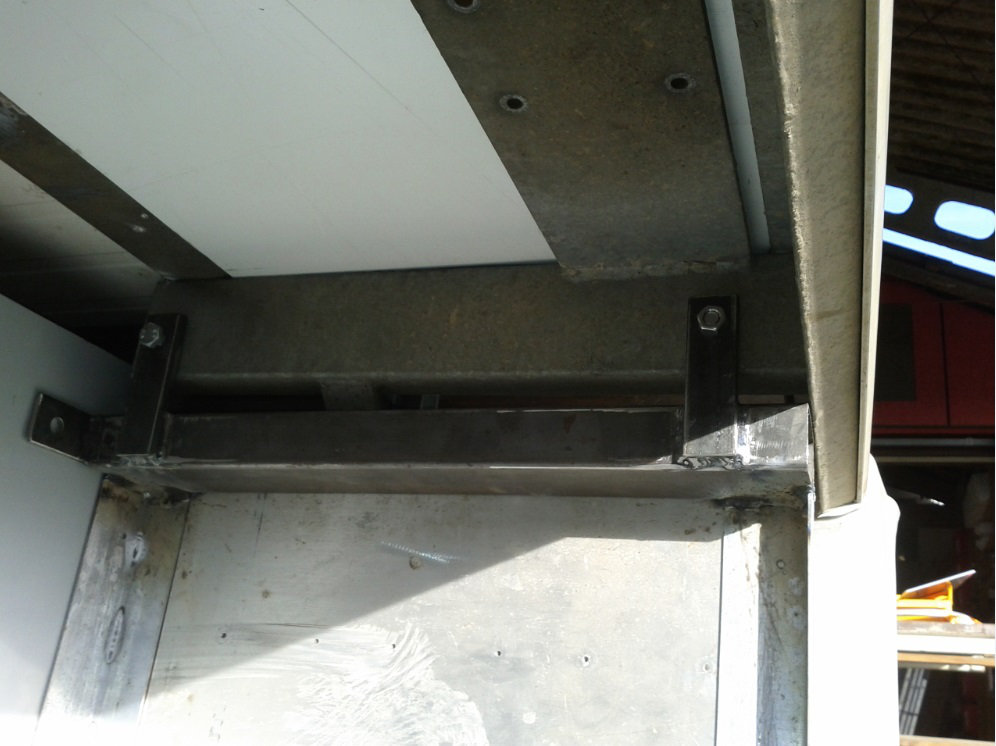

fixation sur la caisse :

camping car à partir d'un Renault 110-170 4x4  6z2j

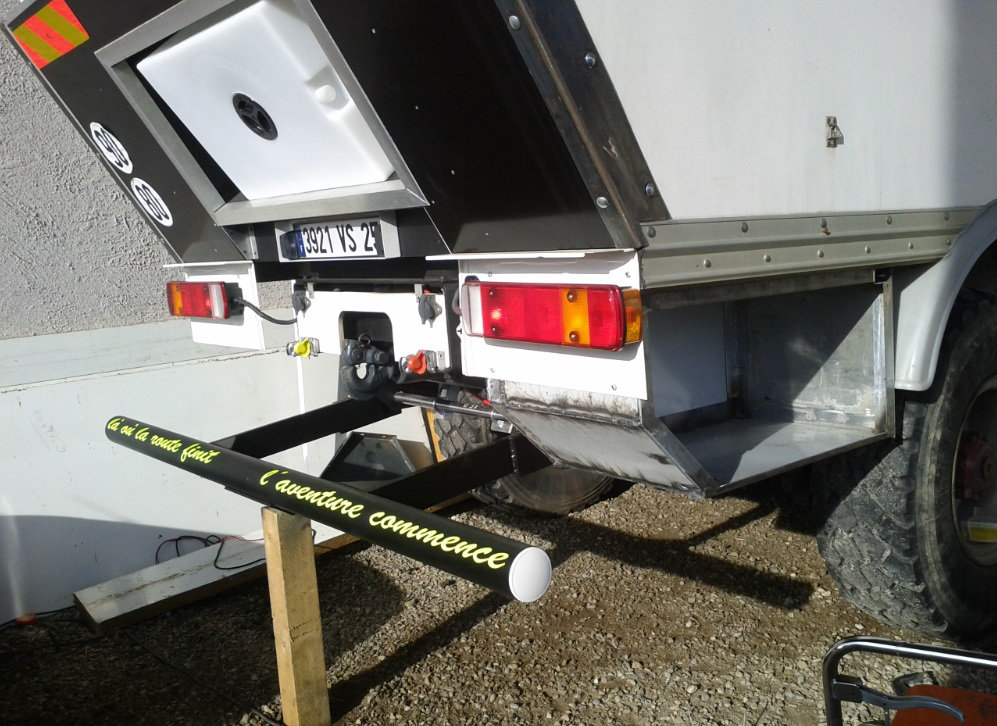

c'est simple et pas cher :

camping car à partir d'un Renault 110-170 4x4  F9zx

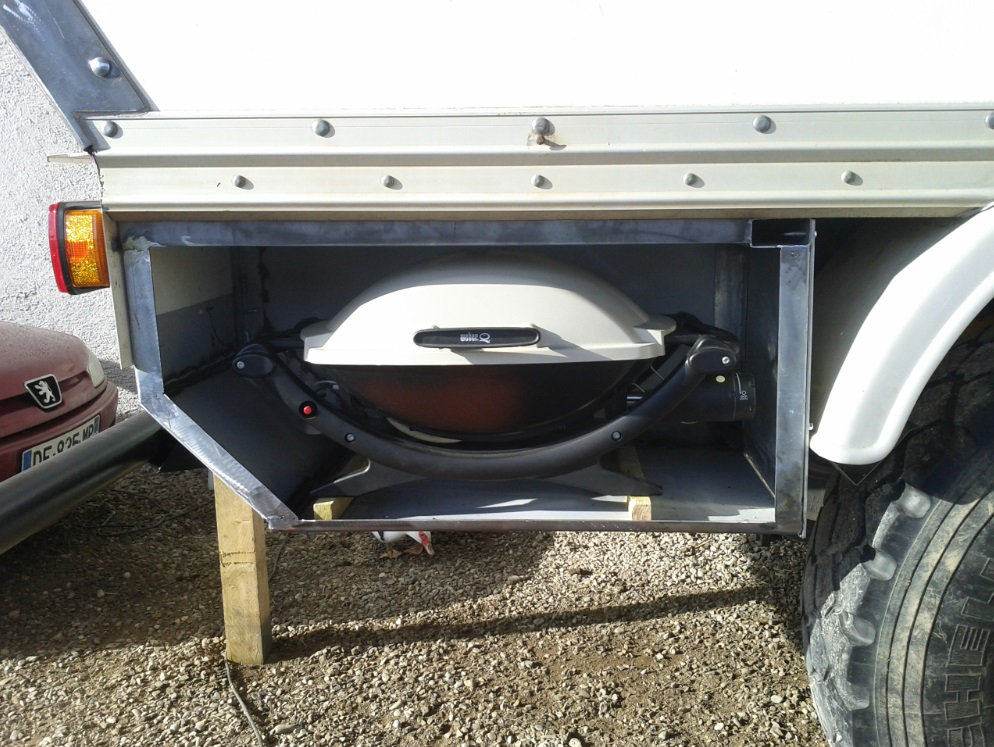

ce sera le compartiment barbecue de ce coté camping car à partir d'un Renault 110-170 4x4  2125165843 :

camping car à partir d'un Renault 110-170 4x4  C834

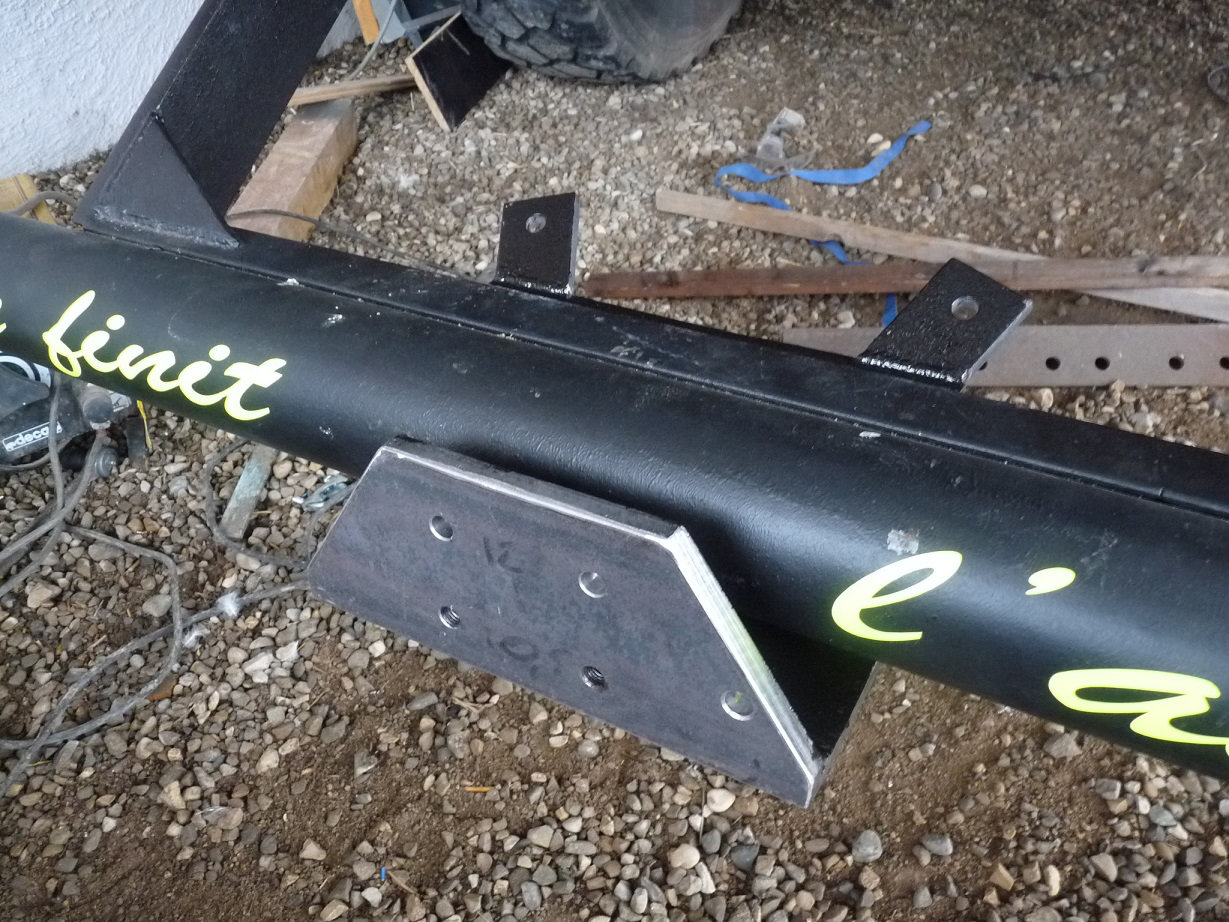

09 février 2015 :

camping car à partir d'un Renault 110-170 4x4  Jr72

camping car à partir d'un Renault 110-170 4x4  S6qu

camping car à partir d'un Renault 110-170 4x4  3las

camping car à partir d'un Renault 110-170 4x4  2y7r

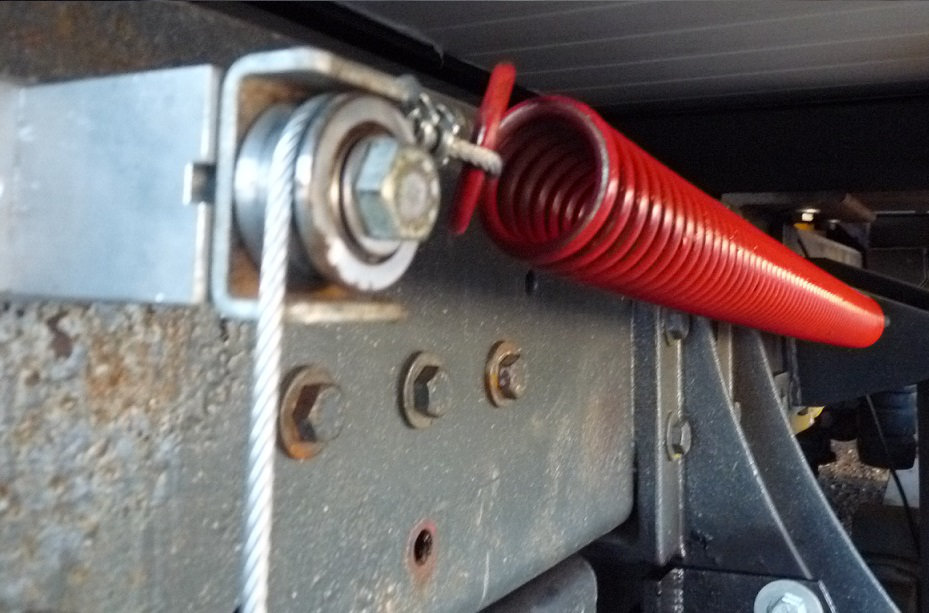

et merci à Cagouillard qui m'a donné une bonne idée avec ses ressorts (j'ai utilisé des ressorts de porte de garage)

camping car à partir d'un Renault 110-170 4x4  Rjy8

du coup il est facile de la lever à la main pour la mettre à la hauteur voulue

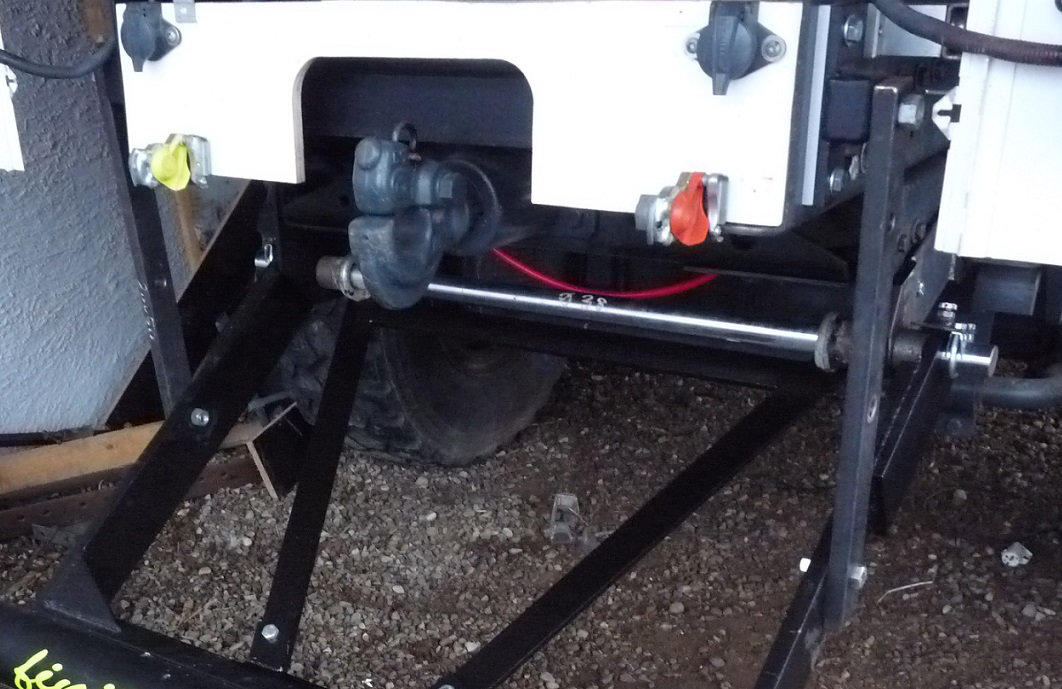

j'ai percé 2 barres pour fixer la barre anti encastrement à la bonne hauteur :

camping car à partir d'un Renault 110-170 4x4  A4nd

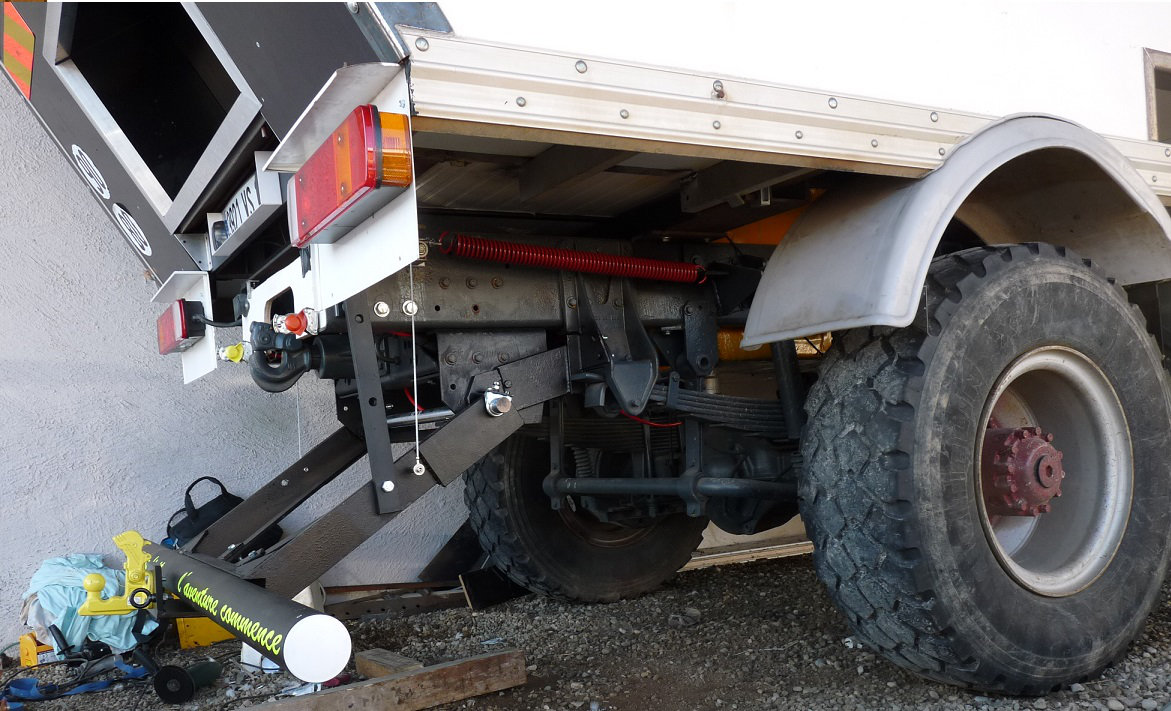

ici en position basse pour atteler une remorque standard :
camping car à partir d'un Renault 110-170 4x4  Lgvh

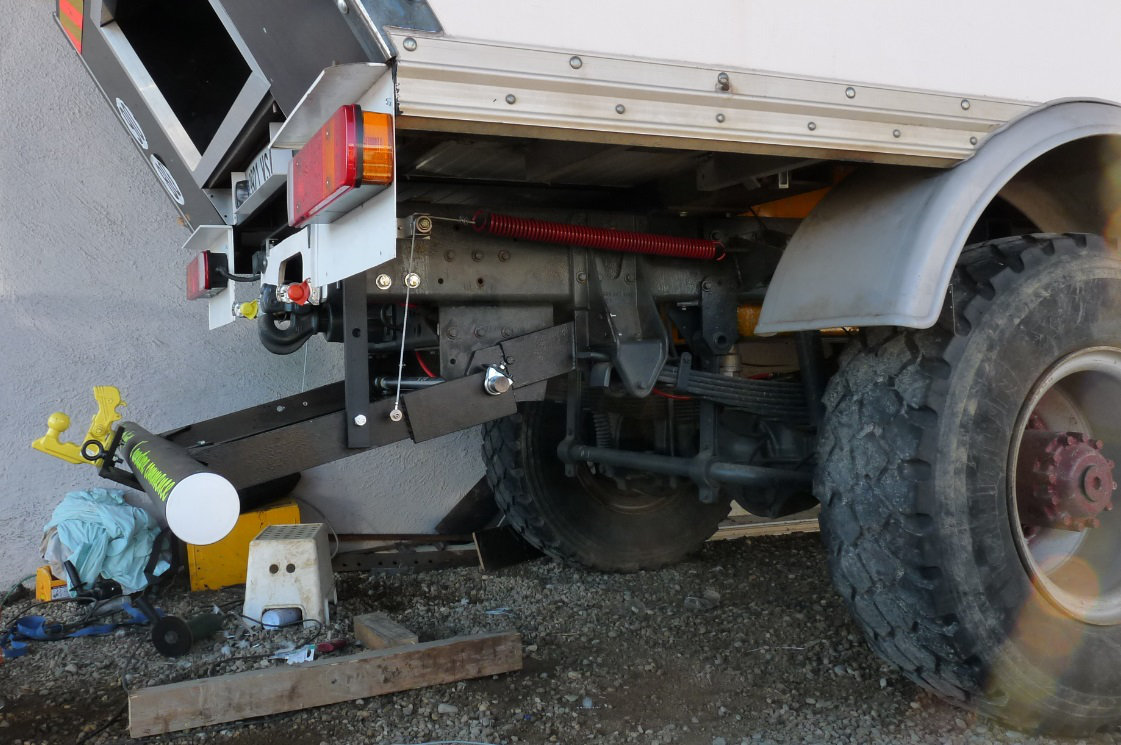

ici en position route (à 65cm du sol) :
camping car à partir d'un Renault 110-170 4x4  O48o

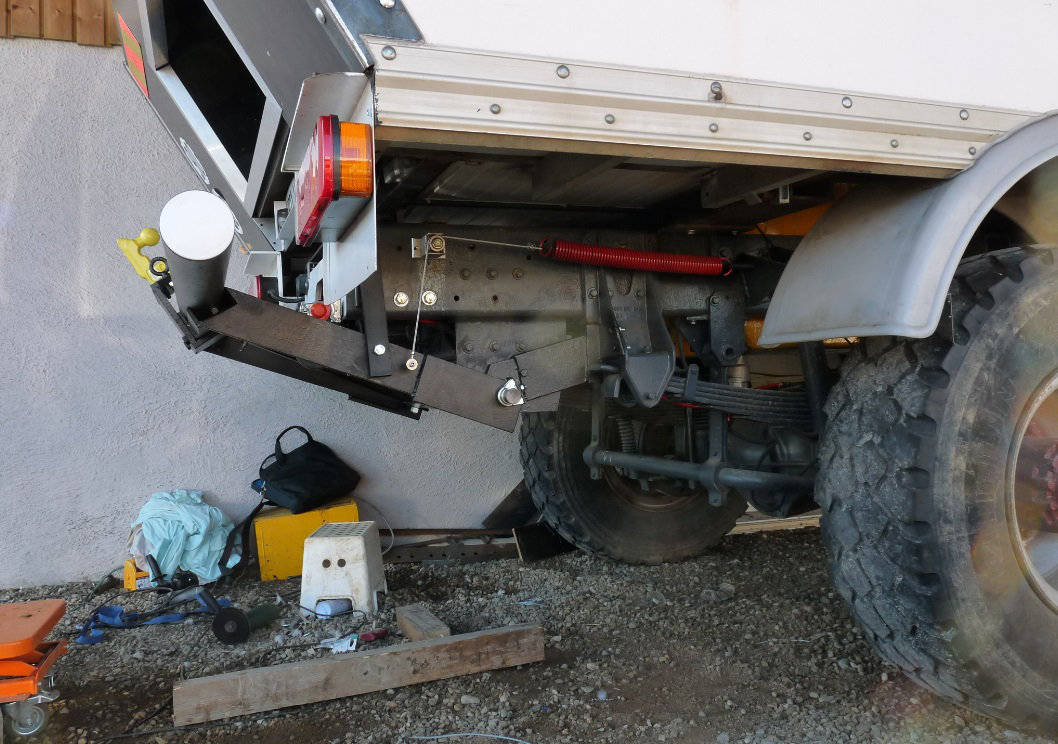

ici en position franchissement (1.2m du sol) :
camping car à partir d'un Renault 110-170 4x4  Gepr

13 février 2015 :

essai de traction :

camping car à partir d'un Renault 110-170 4x4  Ac-010

camping car à partir d'un Renault 110-170 4x4  Ac-410

dommage qu'il ne soit pas fini pour partir en vacances camping car à partir d'un Renault 110-170 4x4  287157  :

camping car à partir d'un Renault 110-170 4x4  Ac110

camping car à partir d'un Renault 110-170 4x4  Ac210


j'ai poursuivi la fabrication des caissons arrières (avec des tôles et des cornières, le tout soudé à l'arc), ça semble pas mais c'est long à faire

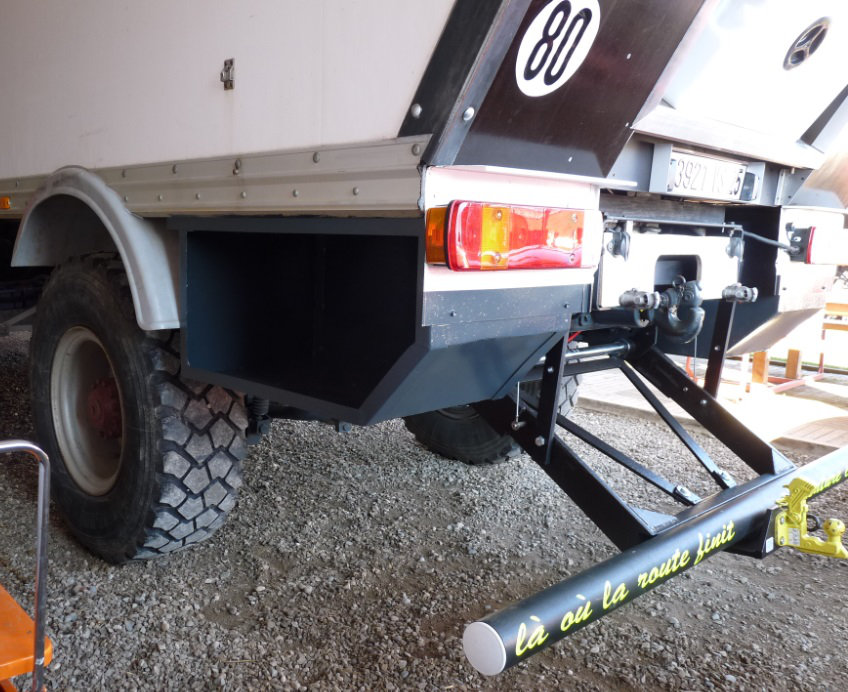

le caisson gauche :

camping car à partir d'un Renault 110-170 4x4  Gslu

le droit :

camping car à partir d'un Renault 110-170 4x4  Q462

camping car à partir d'un Renault 110-170 4x4  368w

je ferai les portes plus tard  Rolling Eyes

ensuite fabrication d'une barre en 40x40 qui est vissé sur les 2 caissons et qui a 2 platines pour pouvoir régler l'angle :

camping car à partir d'un Renault 110-170 4x4  Z8cl[/url]

perçage du caisson droit :

camping car à partir d'un Renault 110-170 4x4  Jhl7

le tube 35x35 qui coulisse dans l'autre, ici en position entrée :

camping car à partir d'un Renault 110-170 4x4  Tich

le tube sortie:

camping car à partir d'un Renault 110-170 4x4  Rinr

fabrication d'un support barbecue et comme le poids est décentré, je peux rattraper la planéité avec les 2 platines :

camping car à partir d'un Renault 110-170 4x4  Umhd

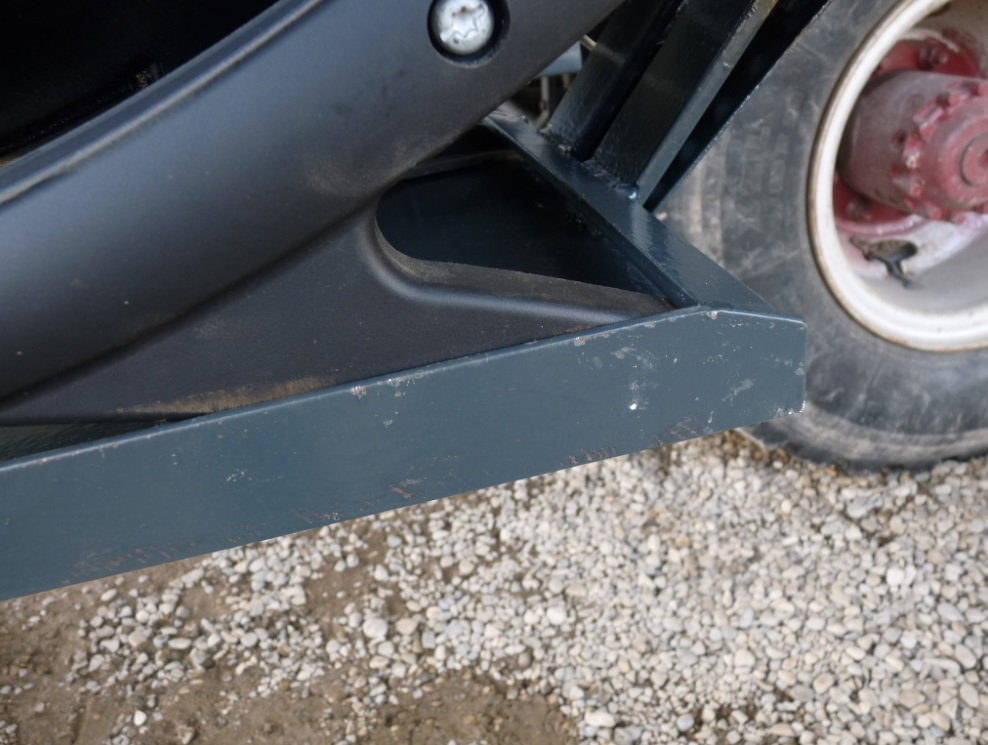

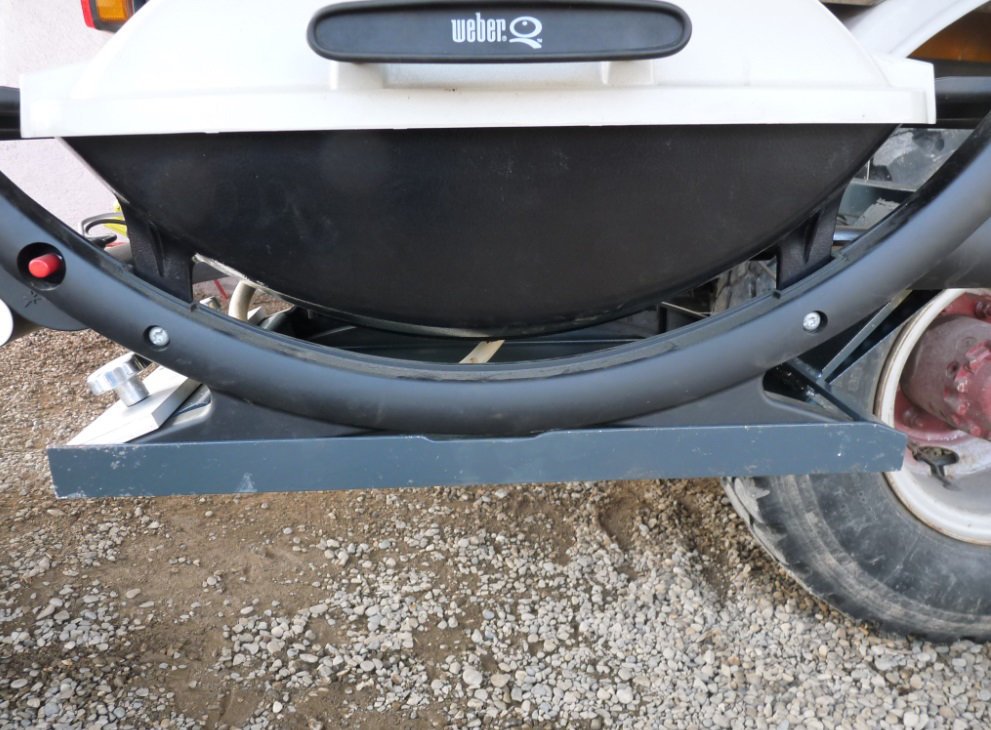

les pieds du barbecue sont coincés d'un coté et tenue par 2 molettes de l'autre coté :

camping car à partir d'un Renault 110-170 4x4  Omm4

camping car à partir d'un Renault 110-170 4x4  0xb7

camping car à partir d'un Renault 110-170 4x4  954u

camping car à partir d'un Renault 110-170 4x4  Uc7y

c'est donc facile de le déposer pour aller manger ailleurs :

camping car à partir d'un Renault 110-170 4x4  02f6

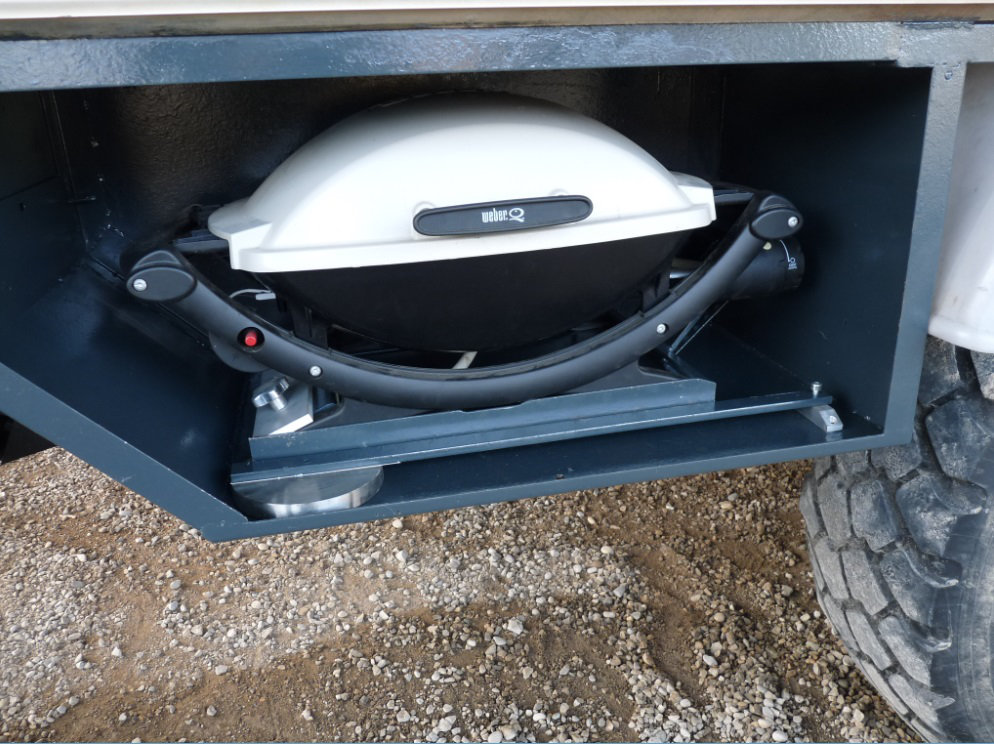

le voici en position route, maintenu par une barre :

camping car à partir d'un Renault 110-170 4x4  Jcek

cette barre pivote pour servir de support par sécurité :

camping car à partir d'un Renault 110-170 4x4  A7u9

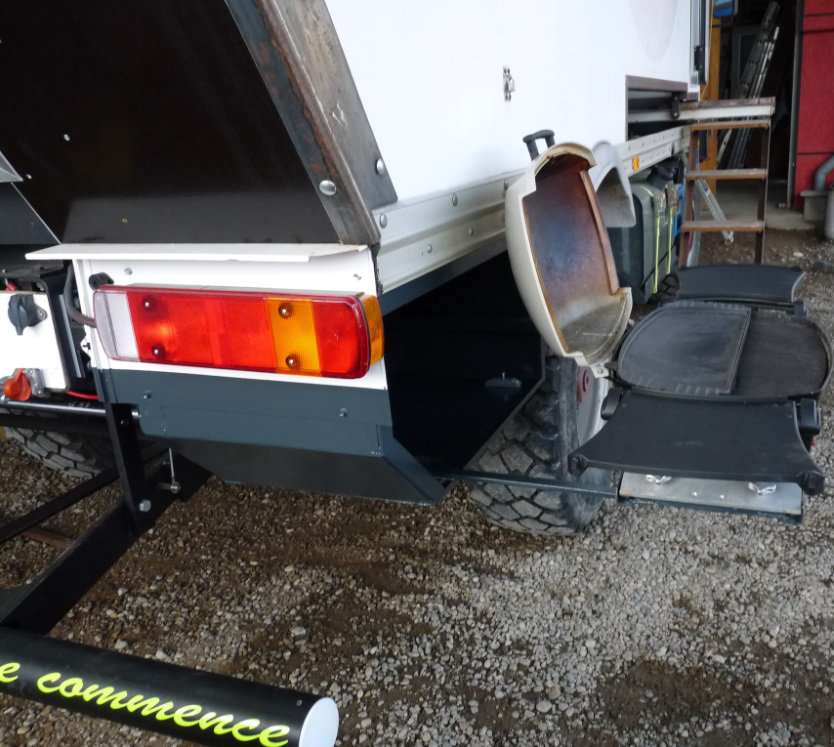

le voici avec sa plaque "plancha"
camping car à partir d'un Renault 110-170 4x4  8v3f

08 mars 2015 :

fabrication d'un support pour les 4 batteries  et pour les 2 cales de roue (pour la mise à niveau) :

camping car à partir d'un Renault 110-170 4x4  Gt110

les 4 batteries (2 pour le camion et 2 pour la cellule)sont dans un bac de rétention inox, en cas de fuite :

camping car à partir d'un Renault 110-170 4x4  Gt610

puis fixation du réservoir d'eau propre extérieur :

camping car à partir d'un Renault 110-170 4x4  Gt310

avec le petit distributeur de savon  :D  :

camping car à partir d'un Renault 110-170 4x4  Gt410

camping car à partir d'un Renault 110-170 4x4  Gt511

montage d'une jante pour faire une roue de secours :

camping car à partir d'un Renault 110-170 4x4  T1010

camping car à partir d'un Renault 110-170 4x4  T1110

ensuite petit tour à l'intérieur :
mise en place de 2 capteurs (un sur l'escalier principal et un sur la petite échelle) pour s'assurer qu'ils sont bien rentrés avant de prendre la route :

camping car à partir d'un Renault 110-170 4x4  T1210

isolation de la partie du plancher qui va recevoir les 4 réservoirs d'eau (mousse polyuréthane 60mm) :
camping car à partir d'un Renault 110-170 4x4  T1310

fabrication d'anneaux de fixation pour les futures sangles :
camping car à partir d'un Renault 110-170 4x4  T1610

présentation des réservoirs :
camping car à partir d'un Renault 110-170 4x4  T1410

présentation d'un sommier en 1m40 pour se rendre compte des volumes :

camping car à partir d'un Renault 110-170 4x4  T1510

camping car à partir d'un Renault 110-170 4x4  T1710

22 mars 2015 :

la suite avec le système de remplissage des 5 réservoirs de 100 litres chacun

découpe du panneau latéral gauche :

camping car à partir d'un Renault 110-170 4x4  R110

camping car à partir d'un Renault 110-170 4x4  R210

pour encastrer un coffret qui servira pour remplir les réservoirs et stocker les accessoires utiles à ça :

camping car à partir d'un Renault 110-170 4x4  R910

le remplissage se fera par le trou du bas et le trou du haut m'indiquera le trop plein :

camping car à partir d'un Renault 110-170 4x4  R310

perçage des réservoirs pour visser les raccords et évents :

camping car à partir d'un Renault 110-170 4x4  R1110

camping car à partir d'un Renault 110-170 4x4  R1010

fabrication d'un collecteur avec 5 départs :

camping car à partir d'un Renault 110-170 4x4  R410

camping car à partir d'un Renault 110-170 4x4  R411

montage avec des flexibles pour absorber les vibrations et dilatation :

camping car à partir d'un Renault 110-170 4x4  R510

les mise à l'air de chaque réservoir vont vers le plafond :

camping car à partir d'un Renault 110-170 4x4  R610

camping car à partir d'un Renault 110-170 4x4  R710

monté avec une charnière piano :
camping car à partir d'un Renault 110-170 4x4  R810

je rempli les cinq réservoirs en même temps
je peux quand même stopper le remplissage de celui qui est à l'extérieur pour qu'il reste vide l'hiver (pour éviter qu'il gèle)

ensuite je ferme les 3 vannes de la nourrice : j'en vide un seul à la fois comme ça pas de mauvaise surprise :

camping car à partir d'un Renault 110-170 4x4  Ryserv11

31 mars 2015 :

perçage du cadre arrière :

camping car à partir d'un Renault 110-170 4x4  Q110

pour injecter de la mousse polyuréthane pour l'isoler :

camping car à partir d'un Renault 110-170 4x4  Q210

ensuite j'ai coupé tout ce qui dépassait et collé des bandes de lièges :

camping car à partir d'un Renault 110-170 4x4  Q310

isolation en panneau styrodur et doublure en contreplaqué :

camping car à partir d'un Renault 110-170 4x4  Q410

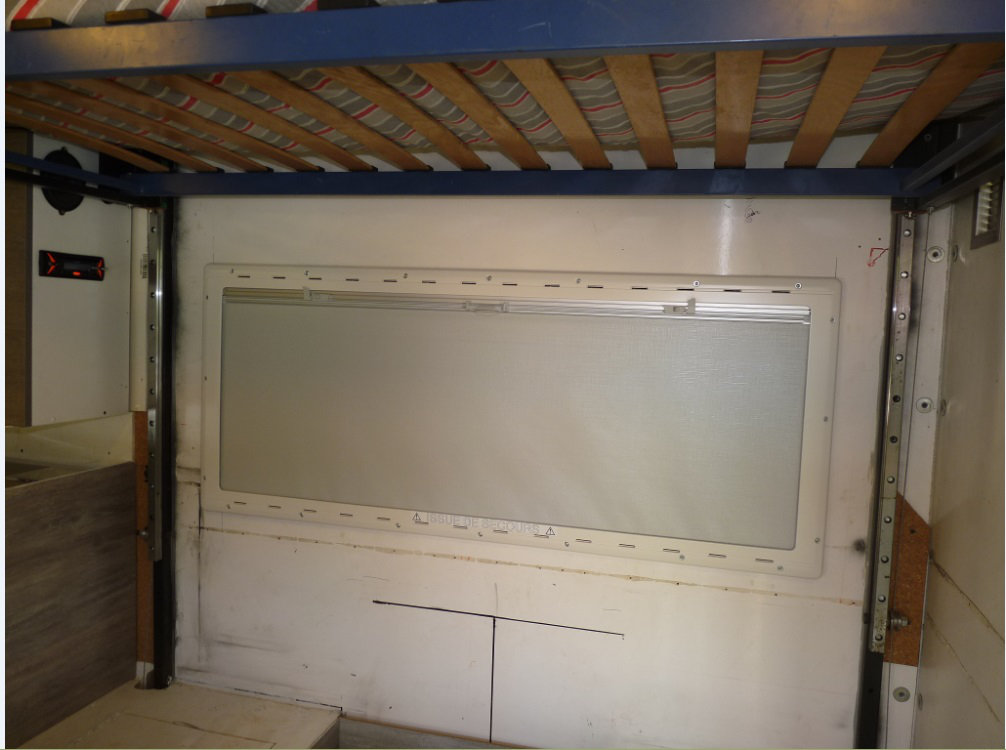

la structure du lit est en tube acier pour faire "arceau" en cas d'accident (éviter que la cellule s'aplatisse  pale )

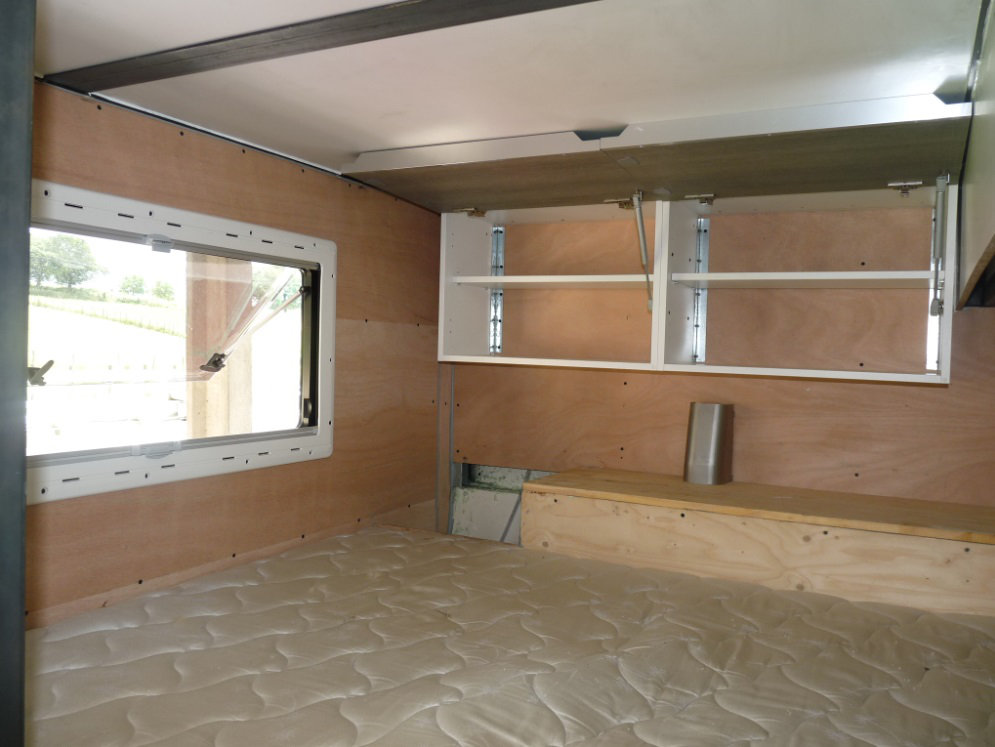

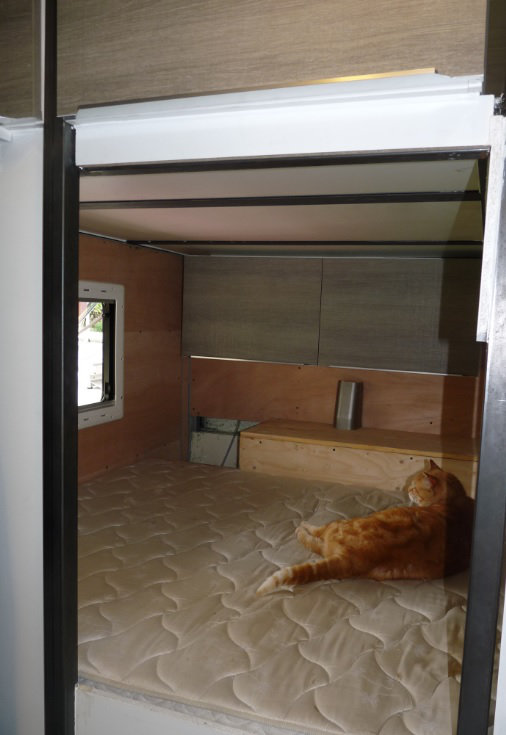

voila j'ai actuellement un lit double 140x190 et un lit simple 90x190 :

camping car à partir d'un Renault 110-170 4x4  Q510[/

la suite avec la fabrication d'un " lit pavillon " pour le fiston

en position nuit (il sera maintenu au plafond avec une ceinture de sécurité) :

camping car à partir d'un Renault 110-170 4x4  Sd110

en position jour, au dessus des futures banquettes et de la table (il sera verrouillé sur le dossier des banquettes):

camping car à partir d'un Renault 110-170 4x4  Sd210

l'ensemble est monté sur glissières :

camping car à partir d'un Renault 110-170 4x4  Sd310

avec 2 équilibreurs réglables qui agissent comme un contre poids :

camping car à partir d'un Renault 110-170 4x4  Sd410

camping car à partir d'un Renault 110-170 4x4  Sd510

ça fonctionne avec un doigt  camping car à partir d'un Renault 110-170 4x4  533477
[/color]


Dernière édition par Fabien le Mar 01 Sep 2015, 08:10, édité 3 fois
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeSam 19 Mar 2011, 17:56

14 Avril 2015 :

je pense que le point fort de mon aménagement sera le nombre des rangements : je vais avoir pas mal de placards, une grande penderie, des coffres dans le plancher et sous les banquettes ...

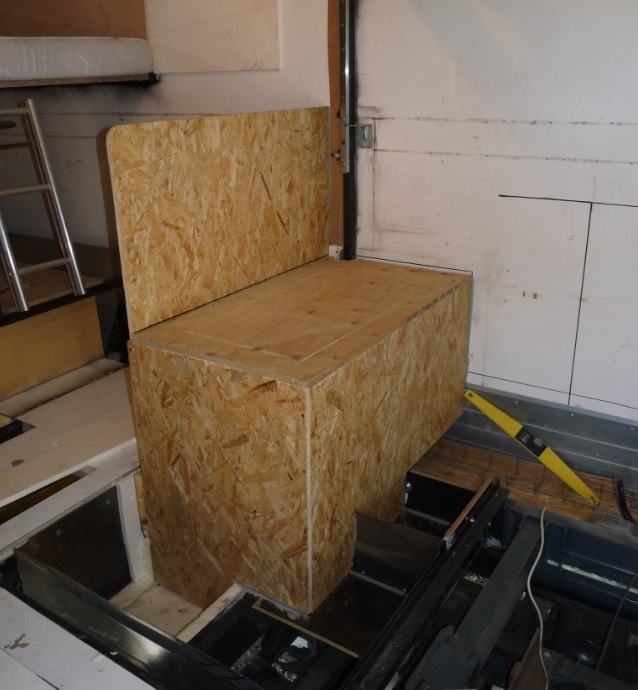

par exemple ce coffre de banquette descend dans le plancher, il a un volume de 350 litres isolé:

camping car à partir d'un Renault 110-170 4x4  Da110

camping car à partir d'un Renault 110-170 4x4  Da210

tous les câbles électriques et tuyaux d'eau seront accessibles dans les meubles et dans le faux plancher ici:

camping car à partir d'un Renault 110-170 4x4  Da310

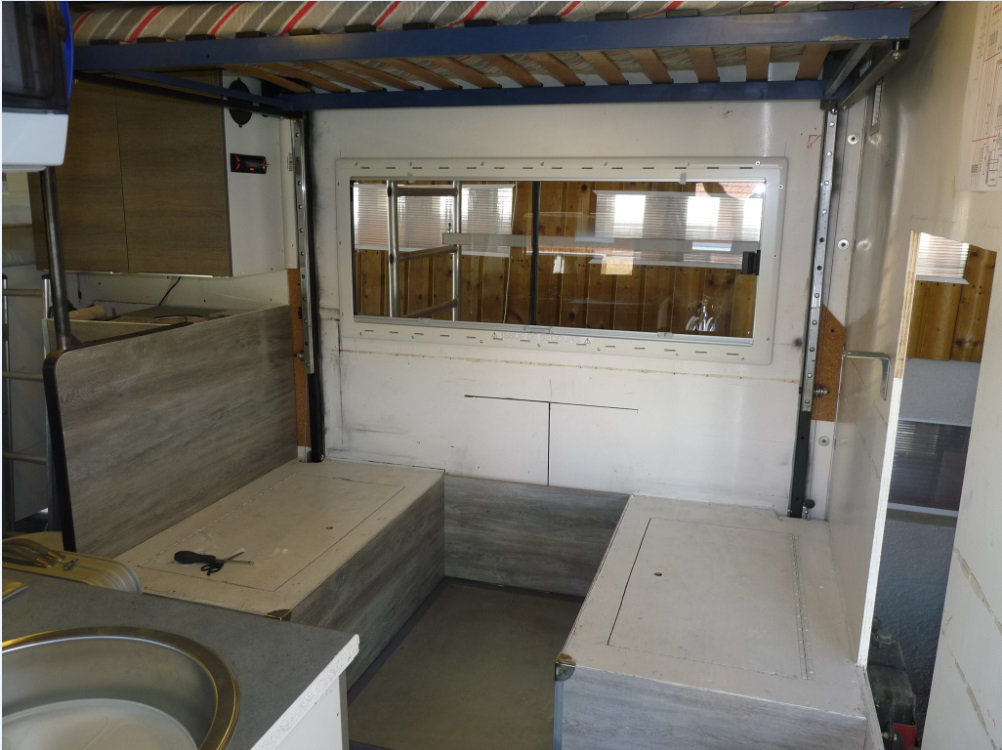

le coin repas pourra éventuellement se transformer en lit supplémentaire :

camping car à partir d'un Renault 110-170 4x4  Ds410

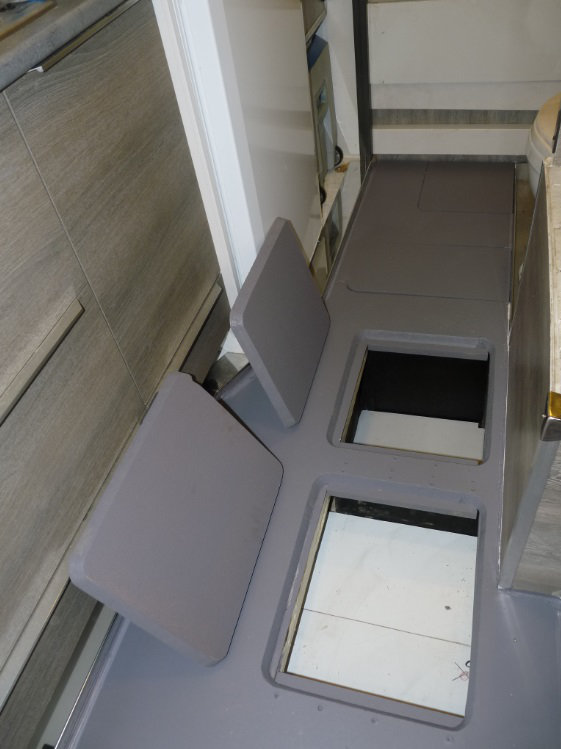

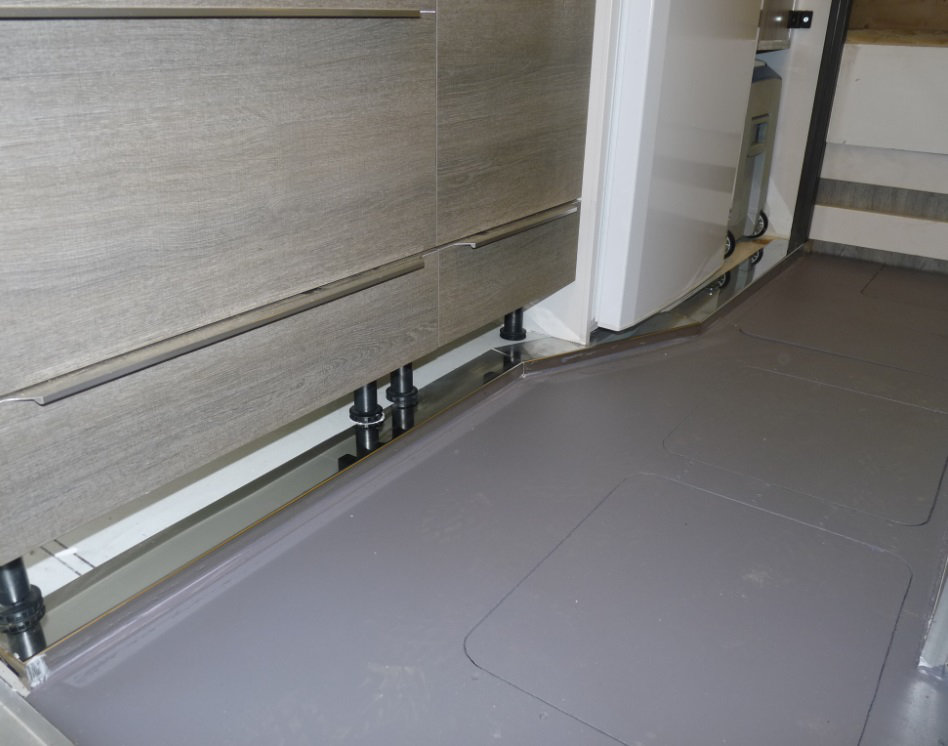

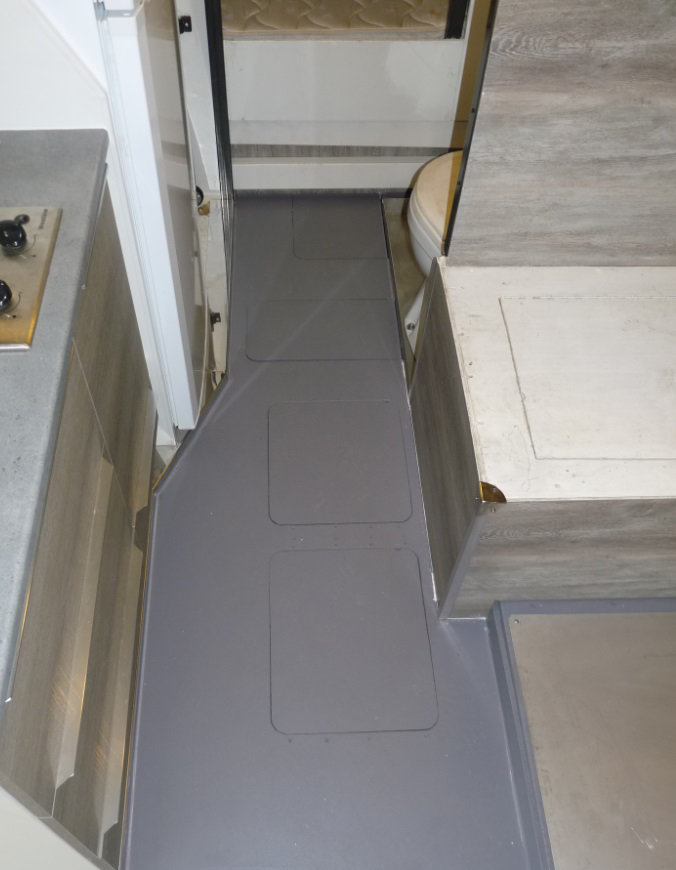

et j'ai fait plusieurs trappe d'accès dans le plancher pour accéder à la mécanique (par exemple au dessus de la boite à vitesses ...)

et au dessus des trappes d'eau grises :

camping car à partir d'un Renault 110-170 4x4  Da610

ou au dessus des évacuations d'eau :

camping car à partir d'un Renault 110-170 4x4  Da710

23 avril 2015 :

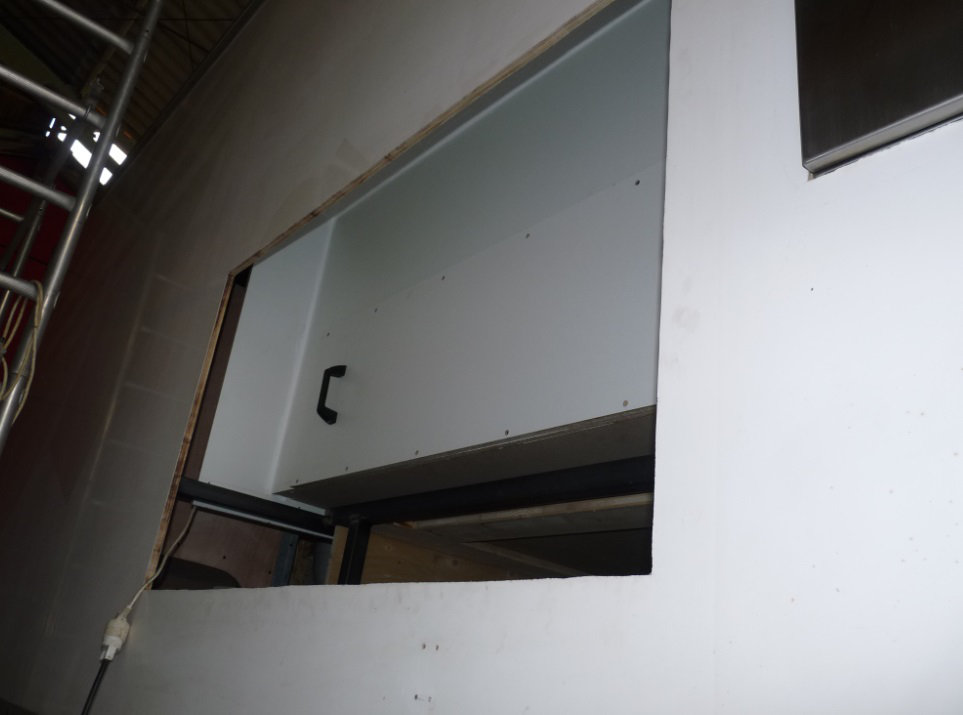

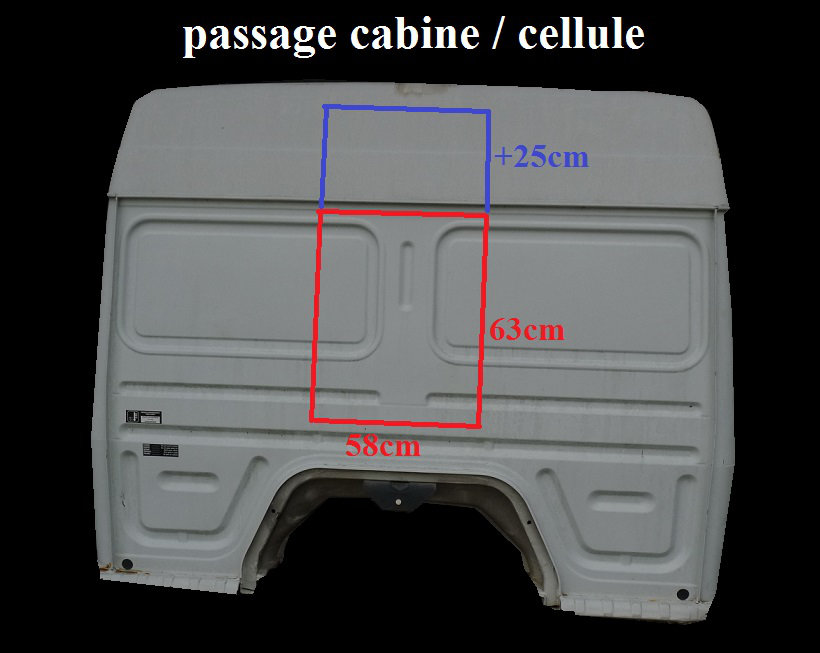

découpe de la paroi qui servira de passage cabine/cellule et pose du bac à douche (j'ai pris l'idée de son emplacement au salon du camping car à Lyon) :

camping car à partir d'un Renault 110-170 4x4  X910

puis atelier découpe d'isolant épaisseur 20mm :

camping car à partir d'un Renault 110-170 4x4  X1010

mise en place entre les traverses, les morceaux sont collés entre eux :

camping car à partir d'un Renault 110-170 4x4  X1110

camping car à partir d'un Renault 110-170 4x4  X1210

camping car à partir d'un Renault 110-170 4x4  X1310

isolation dans l'autre sens (vissés dans les traverses et collé) :

camping car à partir d'un Renault 110-170 4x4  X2010

les câbles d'alimentation des leds de plafond sont tirés :

camping car à partir d'un Renault 110-170 4x4  X2110

l'isolation du plafond est finie cheers :

camping car à partir d'un Renault 110-170 4x4  X2310

08 mai 2015 :

pose de 2 lanterneaux Fiamma vent 400 x 400 Crystal :

camping car à partir d'un Renault 110-170 4x4  7dau

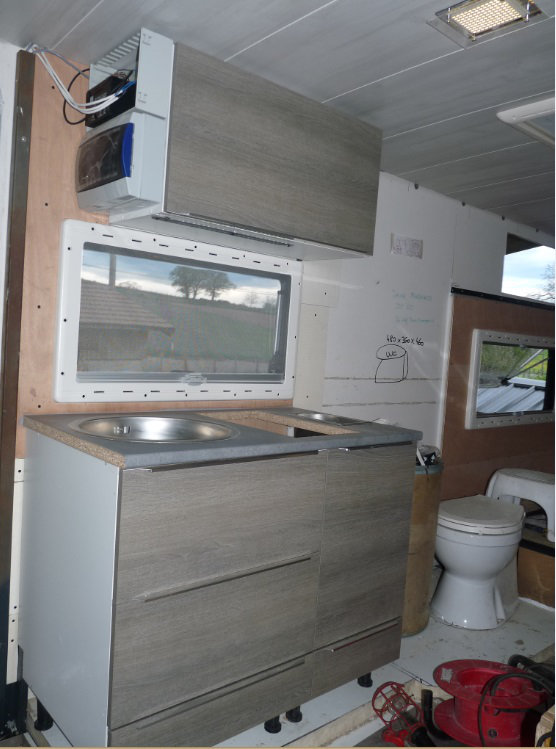

pose du plafond et de la cuisine :

camping car à partir d'un Renault 110-170 4x4  Tp3f

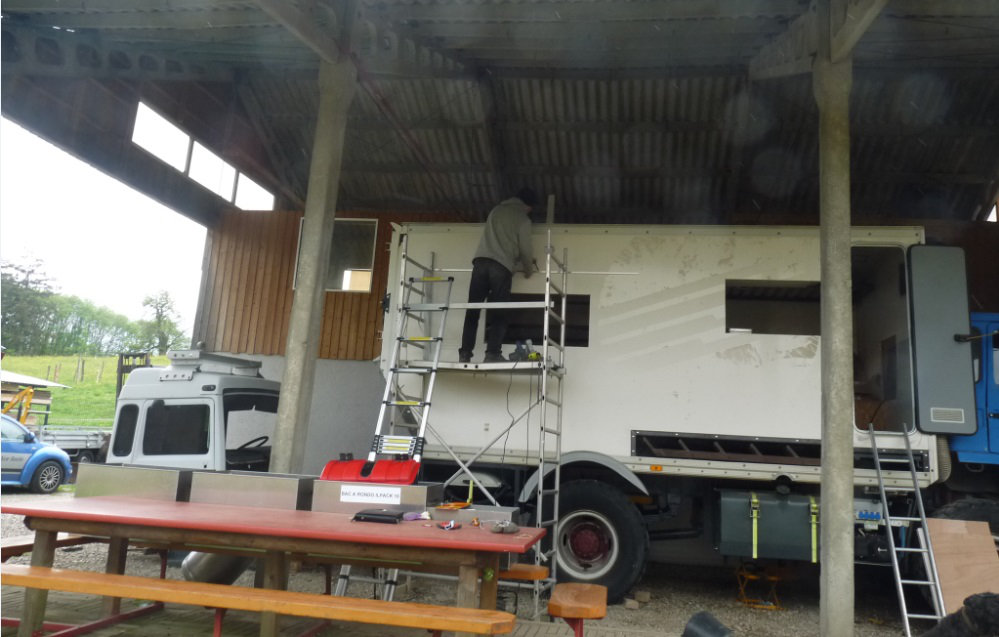

découpe pour la pose des baies Seitz :

camping car à partir d'un Renault 110-170 4x4  Yyxn

en haut ce sera une trappe d'accès à un grand rangement sur le lit parental
ensuite il y a 2 baies (une de 1000 x 500 à l'arrière et une de 900 x 500 pour la cuisine) :

camping car à partir d'un Renault 110-170 4x4  Vuzz

camping car à partir d'un Renault 110-170 4x4  Kadf

et une baie 600 x 500 pour le lit de la gamine :

camping car à partir d'un Renault 110-170 4x4  Pvyu

08 mai 2015 :

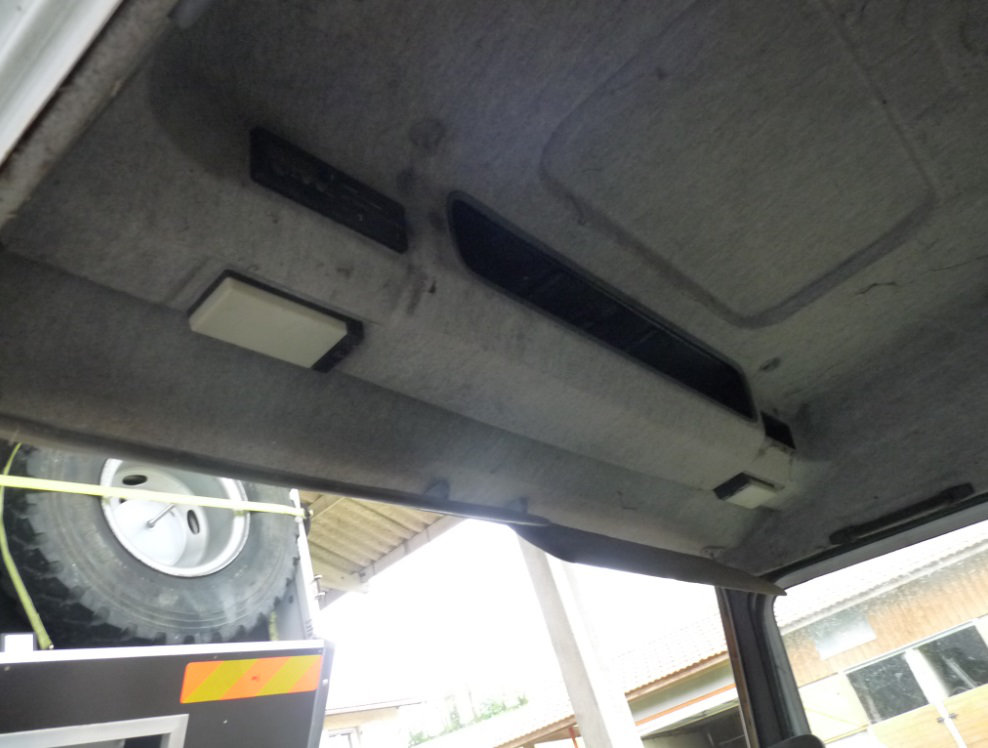

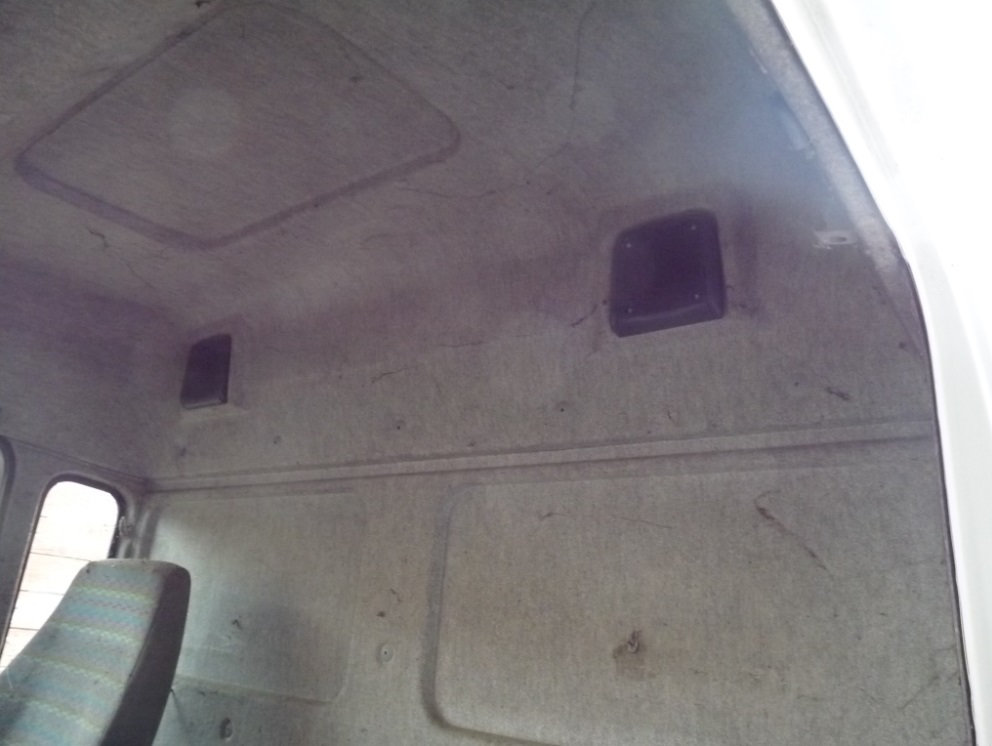

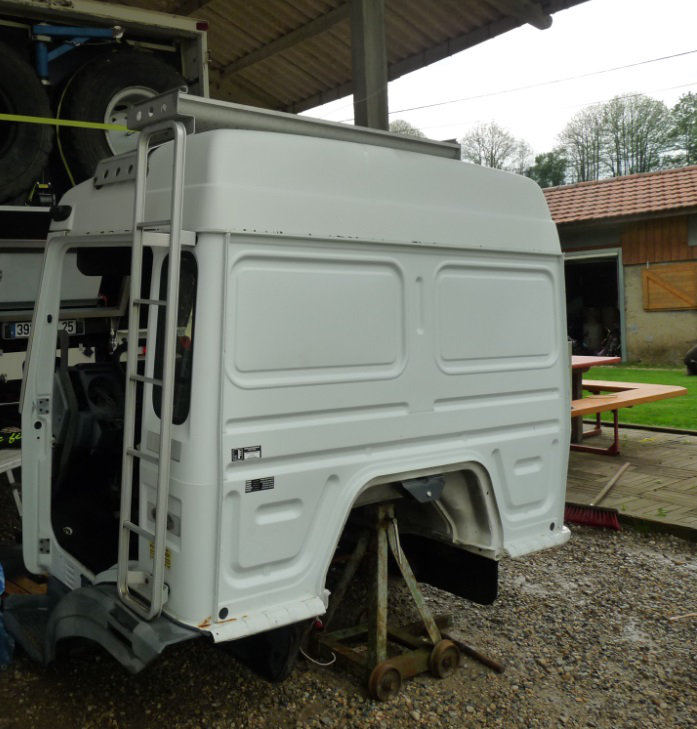

je cherchais une rehausse de cabine pour avoir un passage de cabine plus grand et avoir plus de hauteur dans la cabine :

camping car à partir d'un Renault 110-170 4x4  5x86

camping car à partir d'un Renault 110-170 4x4  I51u

camping car à partir d'un Renault 110-170 4x4  Mkvf

alors je pensais découper la rehausse pour la greffer sur ma cabine camping car à partir d'un Renault 110-170 4x4  24510 camping car à partir d'un Renault 110-170 4x4  24510 camping car à partir d'un Renault 110-170 4x4  24510

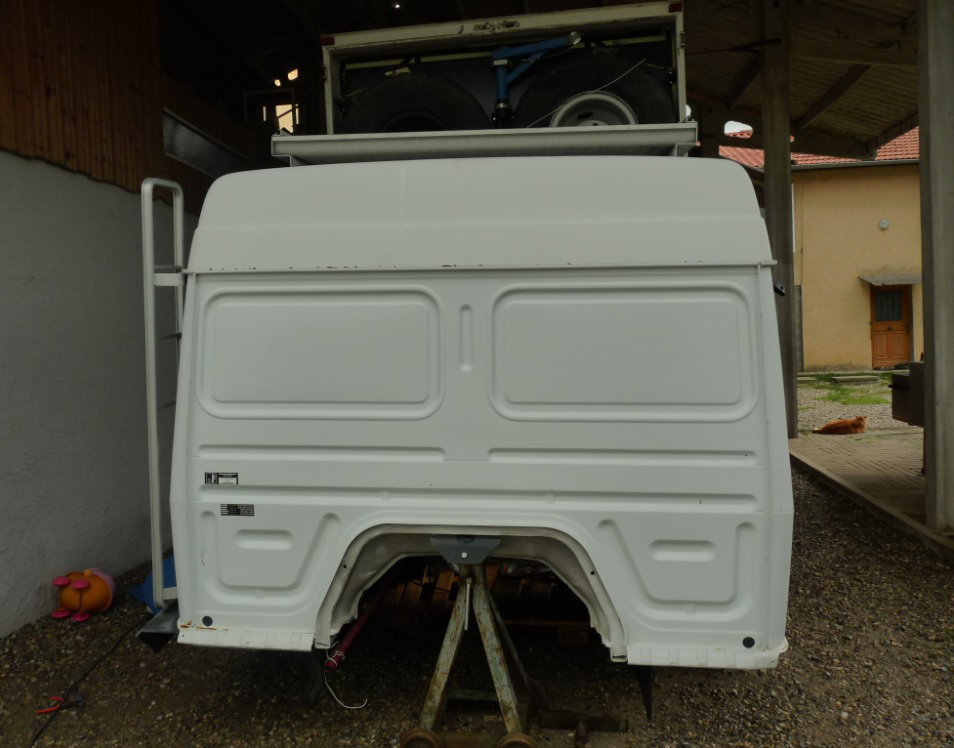

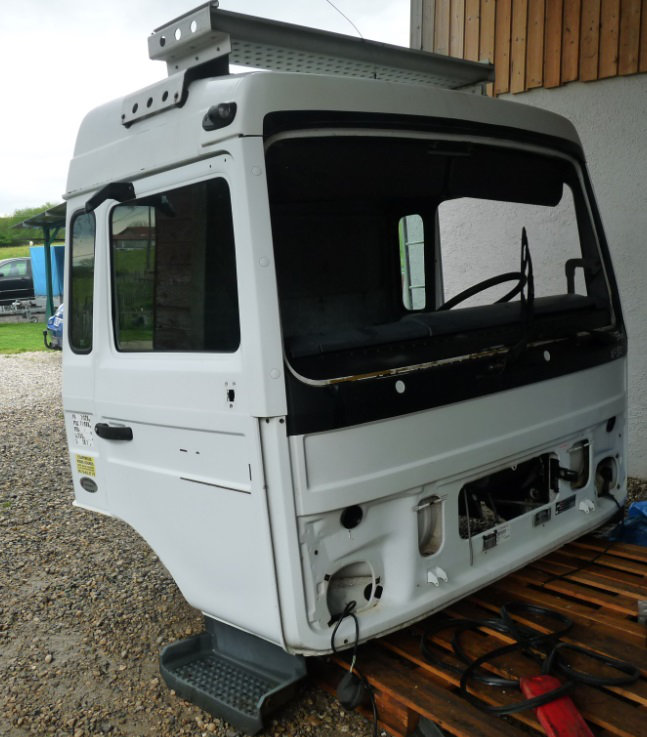

mais quand je suis arrivé pour récupérer la cabine je me suis aperçu qu'elle était neuve Shocked :

camping car à partir d'un Renault 110-170 4x4  Wr8a

camping car à partir d'un Renault 110-170 4x4  Bjpr

camping car à partir d'un Renault 110-170 4x4  0nk6

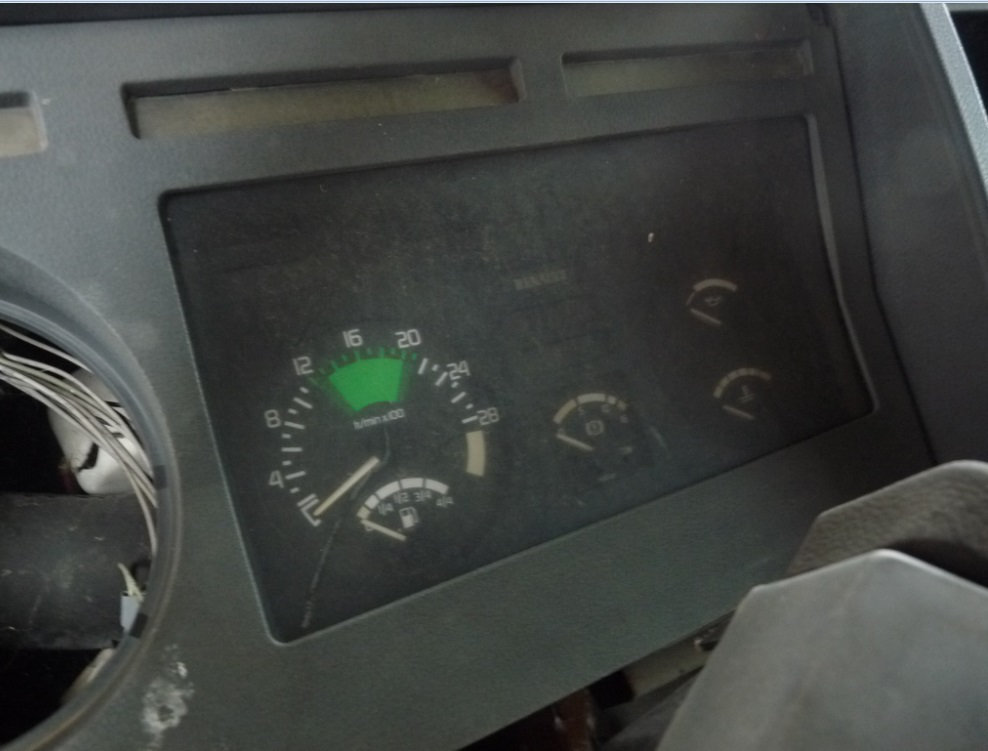

avec un tableau de bord plus moderne et elle est mieux insonorisée :

camping car à partir d'un Renault 110-170 4x4  R37v

alors je pense que je vais la mettre à la place de la mienne mais c'est un gros boulot car elle n'était pas sur un 4x4 donc faut tirer tous les tuyaux d'air, et les connecteurs sont différents.... bref ça m'occupera cet hiver Rolling Eyes

c'est pas les rangements qui manquent Laughing :

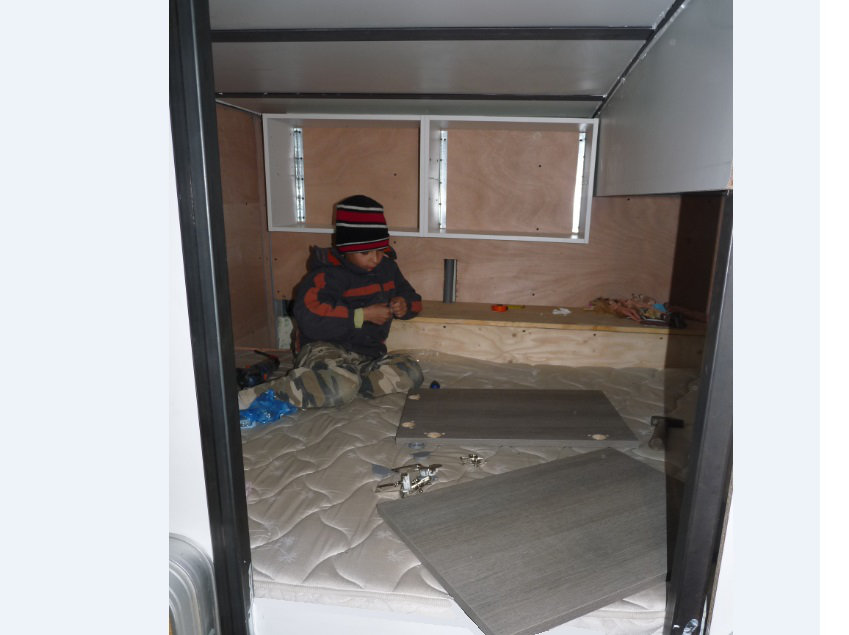

j'ai rajouté deux placards sur le coté du lit double:

camping car à partir d'un Renault 110-170 4x4  Hy0c

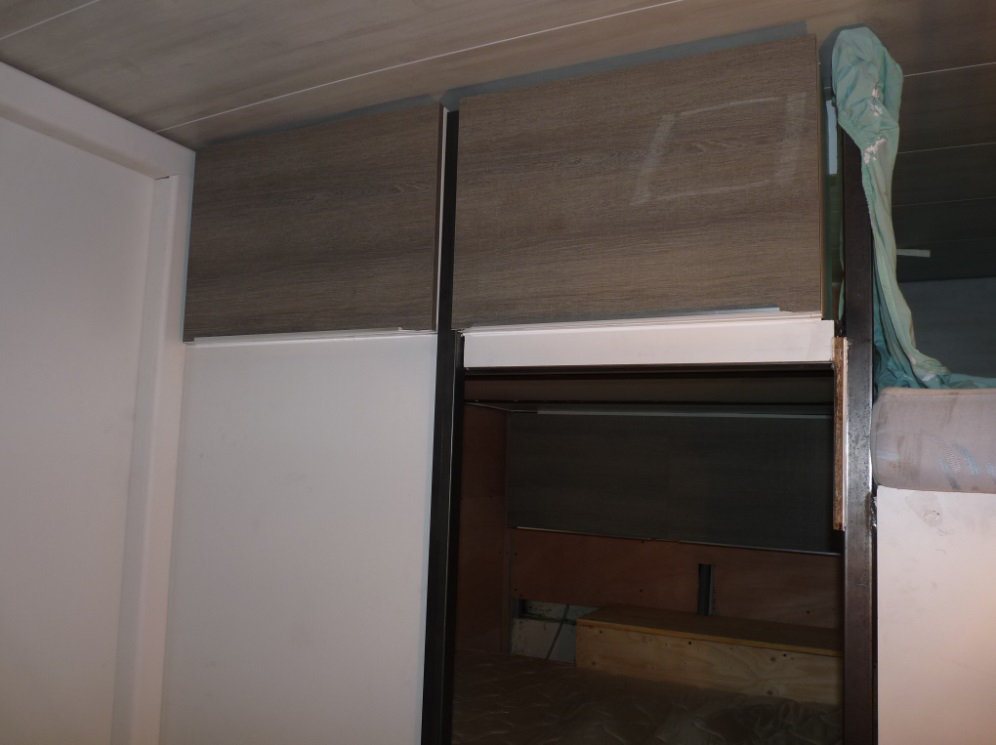

tous les fils électriques, tuyaux d'eau ... passeront dans ces goulottes plastiques et dans les placards (tout doit être accessible) :

camping car à partir d'un Renault 110-170 4x4  8e9r

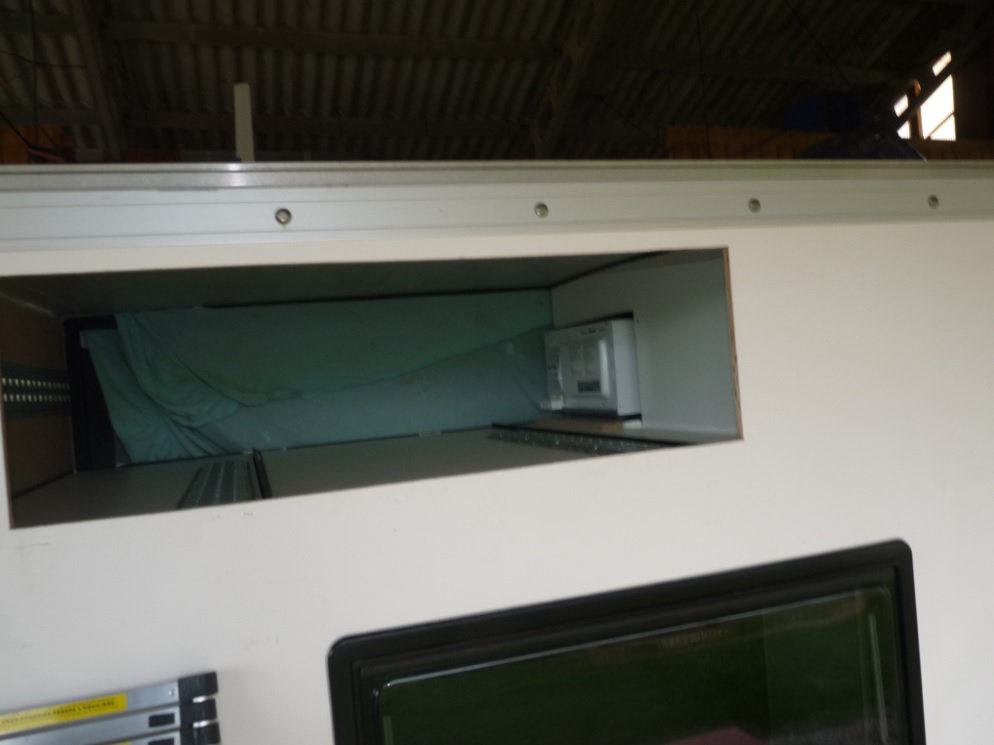

et oui il y a un grand "coffre" au dessus du lit double, accessible sur le coté droit :

camping car à partir d'un Renault 110-170 4x4  Hhxg

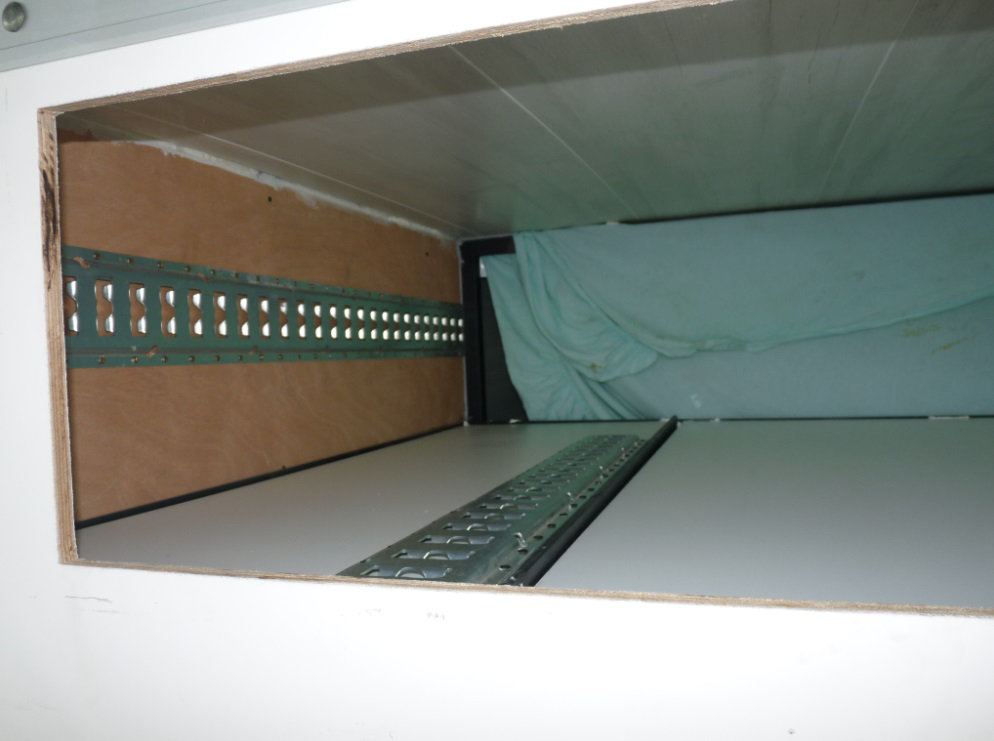

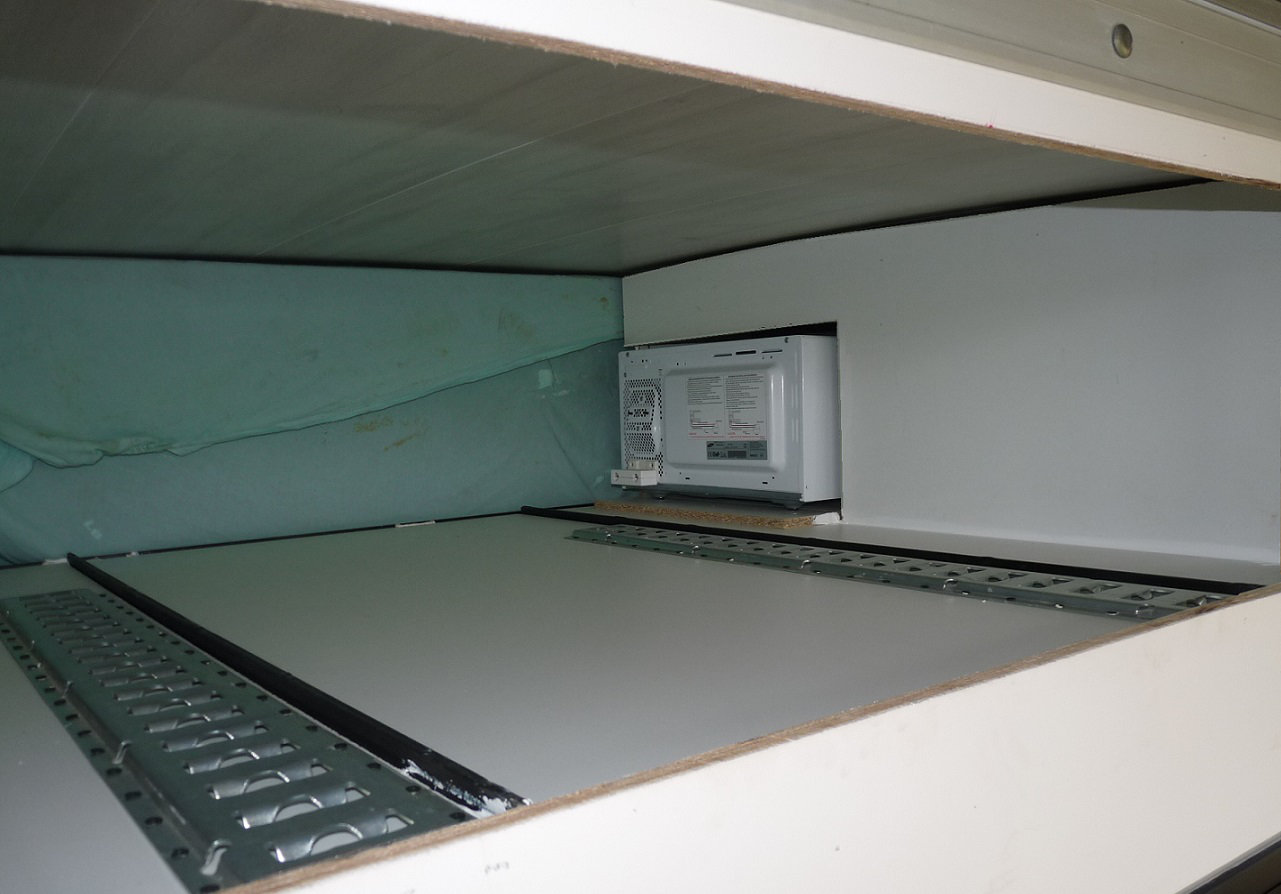

j'ai réutilisé les rails qui étaient dans cette caisse au départ :

camping car à partir d'un Renault 110-170 4x4  F111

camping car à partir d'un Renault 110-170 4x4  Tqjb

camping car à partir d'un Renault 110-170 4x4  1e6n

et il y a une ouverture sur le coté gauche pour accéder au rangement sous le lit :

camping car à partir d'un Renault 110-170 4x4  6tuv

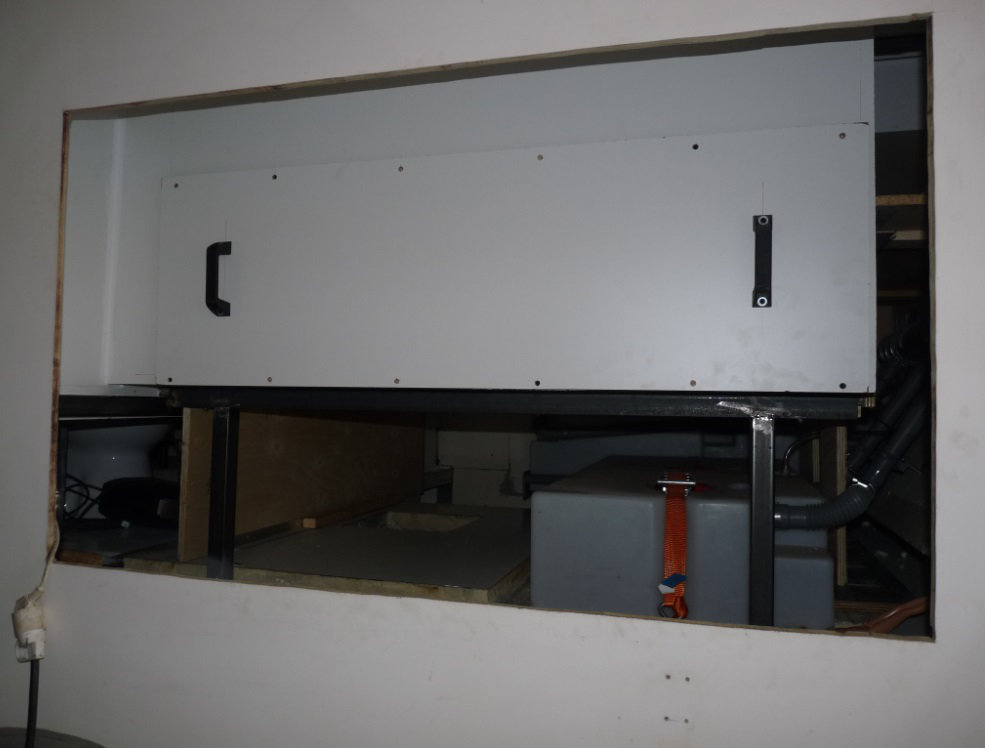

avec une grande trappe si jamais on veut changer le matelas de 140 :

camping car à partir d'un Renault 110-170 4x4  Hgjp


17 mai 2015 :

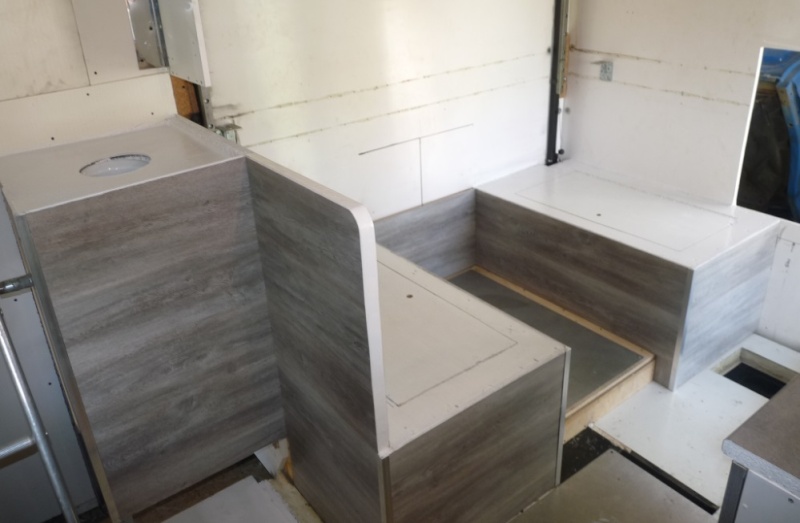

j'ai recouvert le bois des banquettes et du chauffe eau avec du paquet flottant, dans le même ton que les meubles
le reste de la cellule sera en blanc pour apporter de la lumière :

camping car à partir d'un Renault 110-170 4x4  Fm8010

camping car à partir d'un Renault 110-170 4x4  Fm8110

mise en place du frigo/congélateur de 231 litres (LIEBHERR KDP 2451):

camping car à partir d'un Renault 110-170 4x4  Fm10210

il ne passe pas par le porte d'entrée donc agrandissement du passage cabine/cellule pour le rentrer (l'agrandissement était prévu car je vais changer la cabine) :

camping car à partir d'un Renault 110-170 4x4  Fm10910

les livreurs de Boulanger pensaient le mettre dans la maison Laughing on en a bavé pour le passer au dessus de la cabine :

camping car à partir d'un Renault 110-170 4x4  Fm11010

avec congél 44 litres :

camping car à partir d'un Renault 110-170 4x4  Fm10310

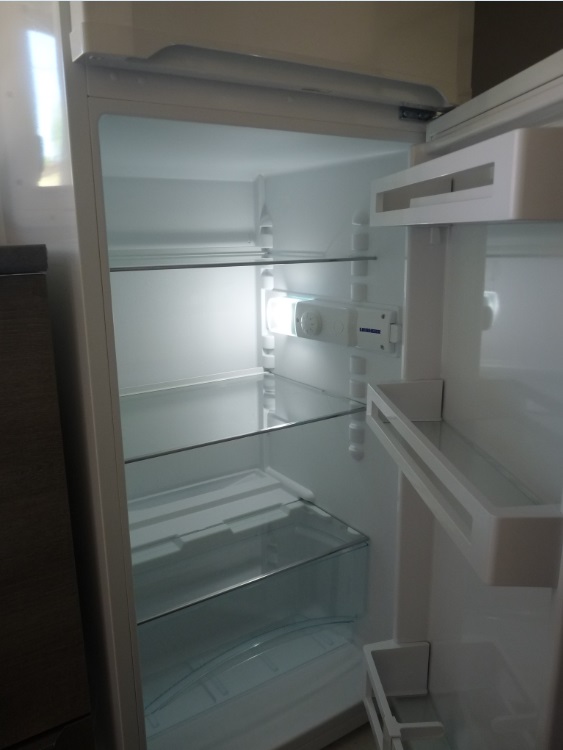

avec frigo 191 litres, éclairage à led :

camping car à partir d'un Renault 110-170 4x4  Fm10410

ce frigo est classé A++ donc très isolé d'où la grande autonomie de 22h sans courant
il fonctionne à des températures de 10°C à 43°C
il est silencieux et consomme peu

une très bonne marque qui est actuellement en promo à 400€ (pour comparaison le même en 12v coute plus de 1500€) :

http://www.boulanger.com/ref/1047179#

et à coté j'ai la glacière pour aller en promenade camping car à partir d'un Renault 110-170 4x4  810157

04 juin 2015 :

j'ai 8 batteries de 75Ah que je vais mettre 4 par 4
ça fera donc 2 parcs de batteries 12v qui fonctionneront alternativement (pendant qu'un parc se vide, l'autre se charge)

comme sur ce camion Bucéphale ( qui vit à l'année dedans alors que nous ce sera de temps en temps une semaine) :

http://www.camion4x4.com/spip.php?article128

j'ai 3 panneaux solaires de 12v / 140w chacun (les même que Denis)

les caractéristiques de mes panneaux (colonne 140w) :

http://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=3&cad=rja&uact=8&ved=0CDMQFjAC&url=http%3A%2F%2Fcross-technologies.pagesperso-orange.fr%2FHelios_plaquettes_Web%2FfichetechH1540rev0.pdf&ei=B39wVdvpJ4fiU7XBgfgI&usg=AFQjCNHxZlNqau0twVTGrsJ6nrPe_c3sWQ&bvm=bv.95039771,d.d24


camping car à partir d'un Renault 110-170 4x4  Bat210

camping car à partir d'un Renault 110-170 4x4  Bat310

la plaque signalétique :

camping car à partir d'un Renault 110-170 4x4  Bat410

les caractéristiques des batteries :

http://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0CCEQFjAA&url=http%3A%2F%2Fwww.gylling.no%2Fprodukter%2Fbatterier%2Fhaze%2Fpdf%2FHZB12-70J.pdf&ei=yYBwVbyiPMuBUeLAgagO&v6u=https%3A%2F%2Fs-v6exp1-v4.metric.gstatic.com%2Fgen_204%3Fip%3D79.81.168.125%26ts%3D1433436362587792%26auth%3Dnxcbtfy75kkot47ag5k3b2qerhpt2asp%26rndm%3D0.37902835334117246&v6s=2&v6t=2606&usg=AFQjCNH16UjwU_l1dKnrZzwivNuaUMyK8Q


et au lieu de rajouter un alternateur 12v, je pense mettre un "chargeur de batterie à batterie" (de batteries 24v à batteries 12v) dans ce principe :

http://www.seatronic.fr/batterie-batterie/617-chargeurdebatteriebatterie24v12v50a.html

et si il manque de la réserve alors je rajouterai des batteries Laughing :

camping car à partir d'un Renault 110-170 4x4  Bat110

j'ai commencé le câblage électrique 12V (ça me rappelle le boulot Laughing ) :

les inters vers la porte d'entrée :

camping car à partir d'un Renault 110-170 4x4  Fm11910

avec un petit témoin rouge qui indique que l'éclairage extérieur au dessus de la porte d'entrée est allumé :

camping car à partir d'un Renault 110-170 4x4  Fm12010

camping car à partir d'un Renault 110-170 4x4  Fm11810

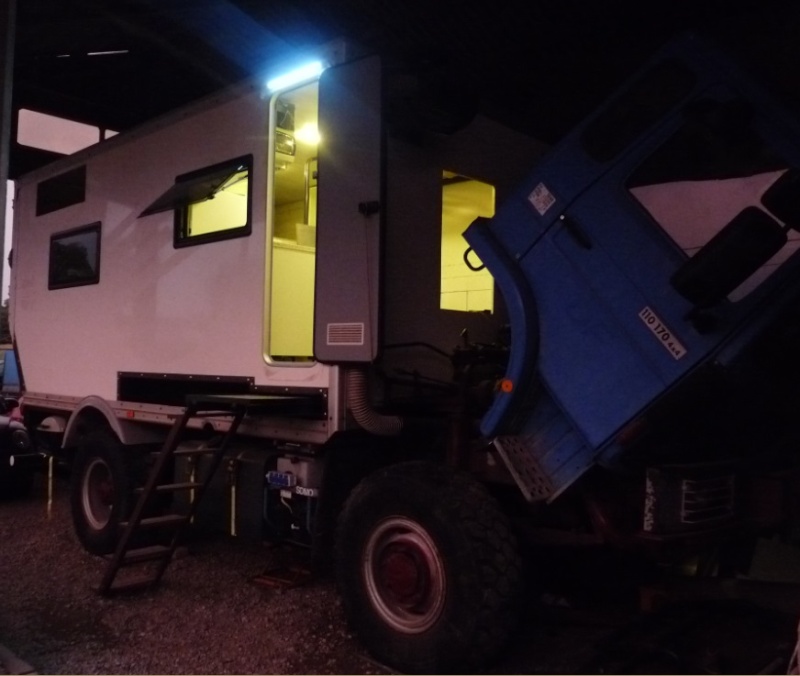

tout l'éclairage est à leds, les premières mesures montrent que ça consomme très peu camping car à partir d'un Renault 110-170 4x4  471637 :

camping car à partir d'un Renault 110-170 4x4  Fm11710

j'ai fais quelques mesures de consommation électrique (ça peut vous servir si vous vous lancez dans l'aventure) :

1) pose d'un éclairage à leds au dessus de la porte d'entrée (qui sert aussi de gouttière)

acheté ici :
http://www.camping-car-plus.com/high-tech-electricite/eclairages/eclairages-exterieur/led-awning-light-gutter-fiamma-5032.html

camping car à partir d'un Renault 110-170 4x4  Fm13010

voici la consommation :
camping car à partir d'un Renault 110-170 4x4  Fm13110

2) pose de 3 plafonniers à leds dans l'allée :


achetés ici :
http://www.camping-car-plus.com/high-tech-electricite/eclairages/eclairages-interieur/plafonnier-rectangle-12v-120-leds-4812.html

camping car à partir d'un Renault 110-170 4x4  Fm13210

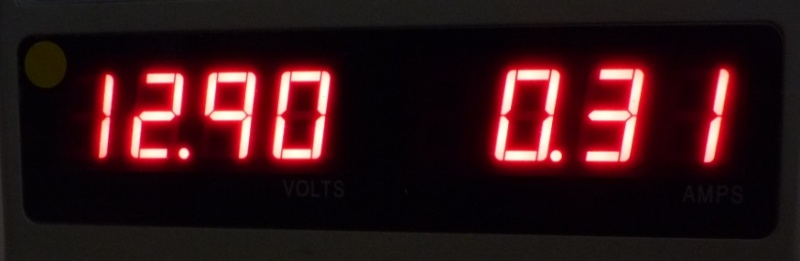

voici la conso des 3 plafonniers alimentés en même temps

camping car à partir d'un Renault 110-170 4x4  Fm13310

...................................................................................................................................................................................................

juste pour comparaison : j'ai retrouvé une ampoule de mon ancien camping-car => une seule ampoule de 20w consomme autant que 3 plafonniers à led :

camping car à partir d'un Renault 110-170 4x4  Fm13810

...................................................................................................................................................................................................

3) pose de petites réglettes à leds au dessus de l'évier et vers les lits

achetées ici :
http://www.camping-car-plus.com/high-tech-electricite/eclairages/eclairages-interieur/reglette-24-leds-49cm-5392.html

voici la conso d'une réglette :

camping car à partir d'un Renault 110-170 4x4  Fm13510

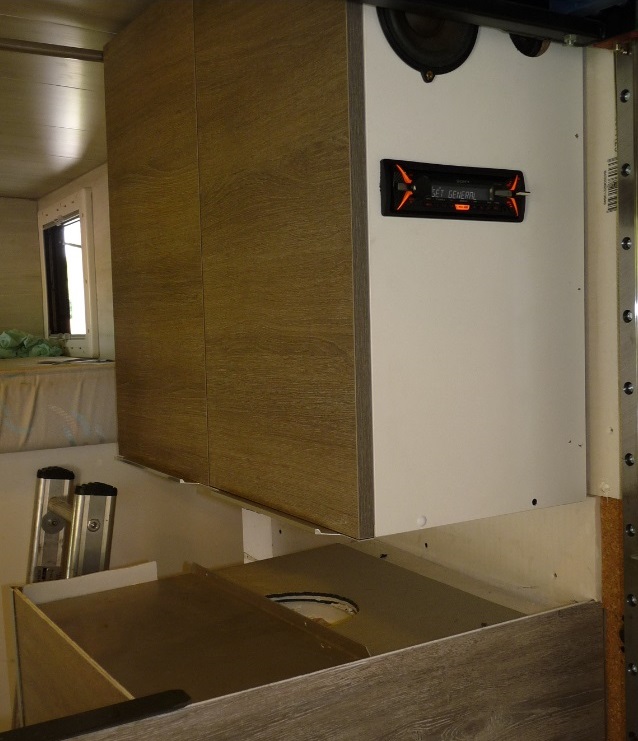

4) pose d'un autoradio dans la cellule pour les futurs trajets camping car à partir d'un Renault 110-170 4x4  287157 (c'est aussi plus sympa pour faire l'aménagement Wink )

acheté ici :
http://www.feuvert.fr/autoradio/sony-autoradio-sony-cdx-g1101/p161458.html

camping car à partir d'un Renault 110-170 4x4  Fm13610

voici la conso en veille et en marche :

camping car à partir d'un Renault 110-170 4x4  Fm13710

toutes ces mesures peuvent servir à dimensionner les fils électriques, les fusibles / disjoncteurs, les batteries ...

16 juin 2015 :

[color=#0000cc]le lit des parents avec ses placards :

camping car à partir d'un Renault 110-170 4x4  R7zg

camping car à partir d'un Renault 110-170 4x4  Rhg9

la penderie avec la glacière dessous et une étagère au dessus :

camping car à partir d'un Renault 110-170 4x4  Fm152a10

j'aurai une veste Unimog au cas où je vous croise sur la route camping car à partir d'un Renault 110-170 4x4  287157 (merci jean-marie33 pour ce cadeau Wink )
camping car à partir d'un Renault 110-170 4x4  Fm16810

camping car à partir d'un Renault 110-170 4x4  Qmvw

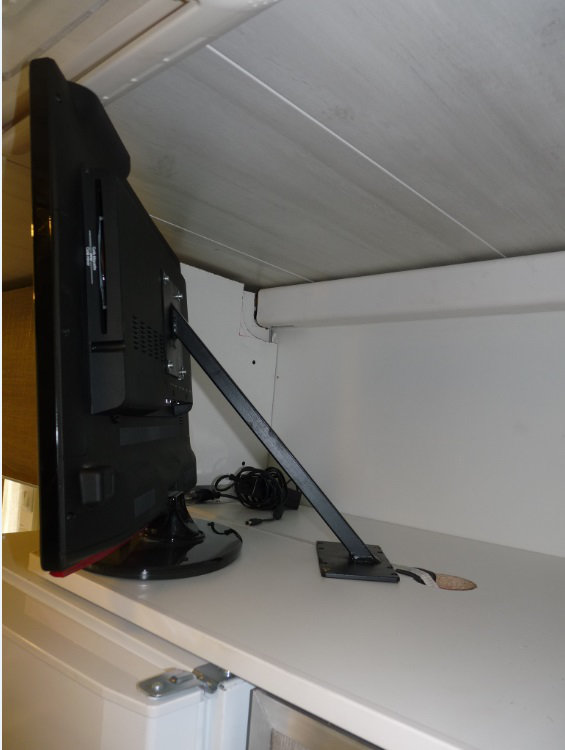

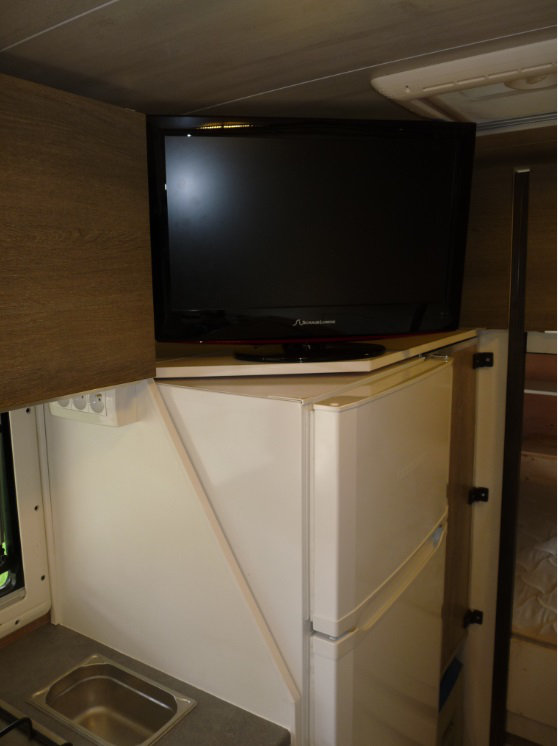

la fixation de la télé 12v :

camping car à partir d'un Renault 110-170 4x4  Hfez

camping car à partir d'un Renault 110-170 4x4  Fm16510

camping car à partir d'un Renault 110-170 4x4  34yi

camping car à partir d'un Renault 110-170 4x4  Fm153a10

camping car à partir d'un Renault 110-170 4x4  Fm158a10

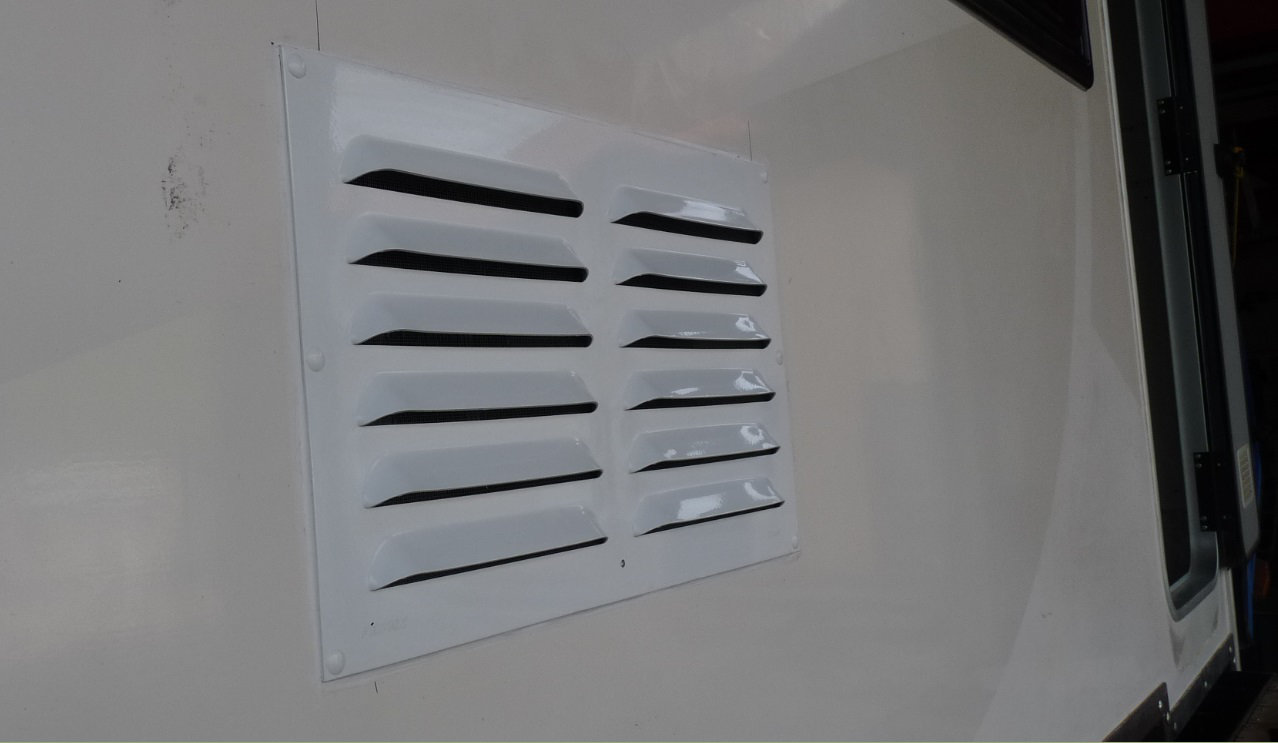

[color=#0000cc]découpe du panneau gauche pour mettre une grille d'aération pour le frigo :

camping car à partir d'un Renault 110-170 4x4  Ypez

camping car à partir d'un Renault 110-170 4x4  Icuu

camping car à partir d'un Renault 110-170 4x4  G8as

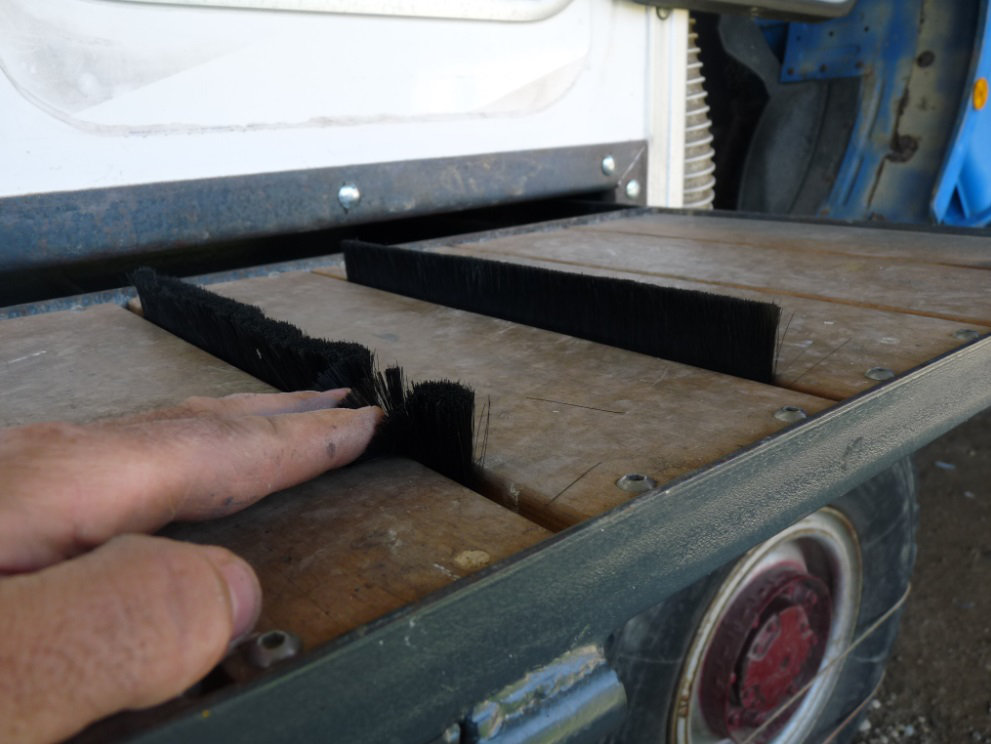

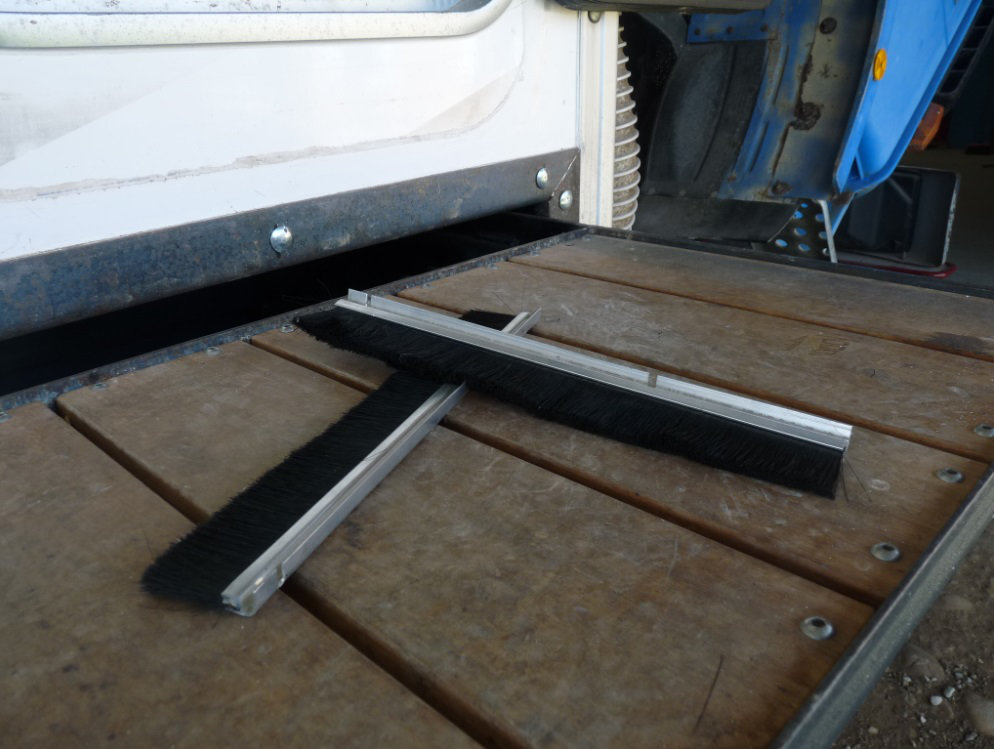

une idée m'est venu pour enlever le sable des chaussures :

camping car à partir d'un Renault 110-170 4x4  Qwtm

camping car à partir d'un Renault 110-170 4x4  Vydq

camping car à partir d'un Renault 110-170 4x4  B3sm

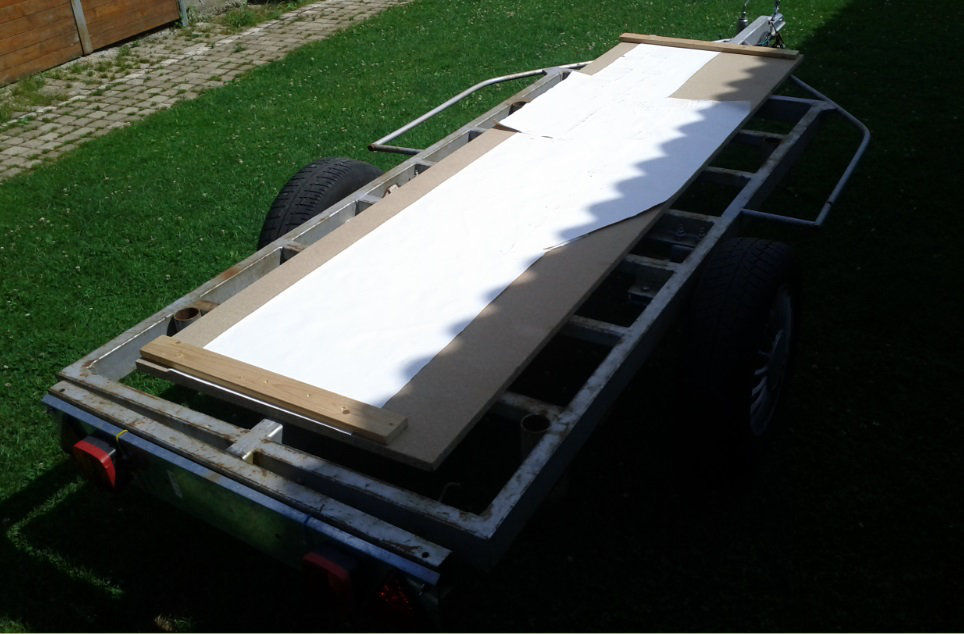

j'ai pris l'empreinte du couloir avec un rouleau de tapisserie :

camping car à partir d'un Renault 110-170 4x4  8b4d

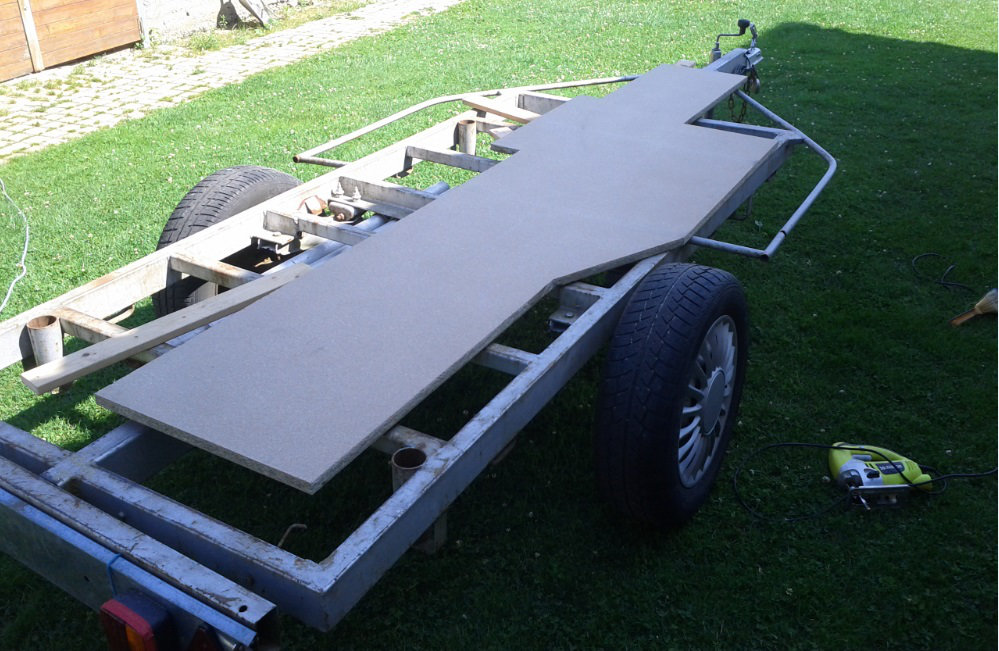

découpe du plancher :

camping car à partir d'un Renault 110-170 4x4  Frx4

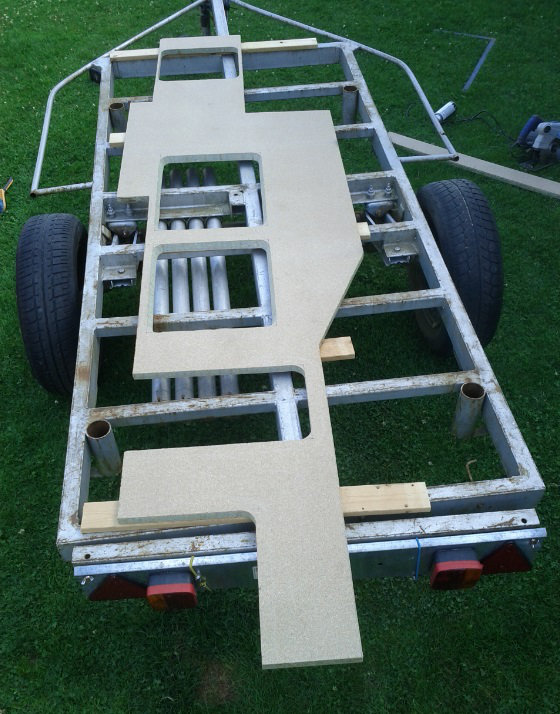

découpe des trappes de rangement et de visite :

camping car à partir d'un Renault 110-170 4x4  Nhzs

peinture du plancher, il sera recouvert d'un lino à la fin des travaux :

camping car à partir d'un Renault 110-170 4x4  7og2

camping car à partir d'un Renault 110-170 4x4  52wf

pose d'une équerre inox tout le long. Grace à ce décroché j'ai une hauteur de 1.9m dans le couloir :

camping car à partir d'un Renault 110-170 4x4  Yo5b

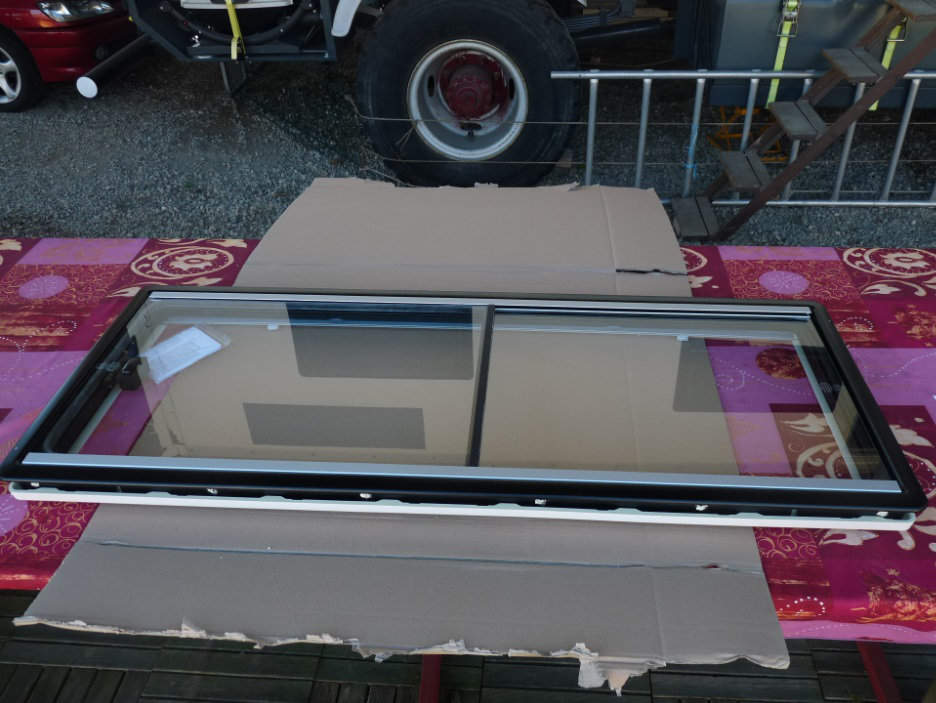

réception de la grande baie coulissante Seitz S4 en verre, dimensions 1450 x 600 :

camping car à partir d'un Renault 110-170 4x4  3om2

prise ici, c'est le moins cher que j'ai trouvé, livré en 3 jours :

http://www.techniciens-accessoire.com/baie-noire-coulissante-s4-1450-x-600.html

mise en place :

camping car à partir d'un Renault 110-170 4x4  U3e4

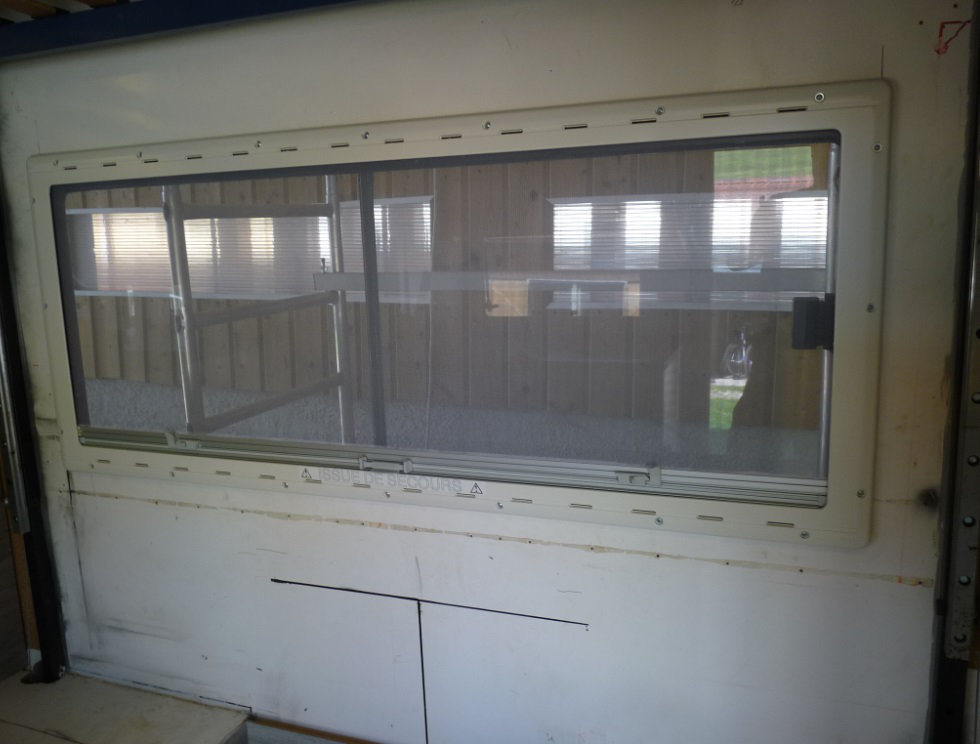

avec moustiquaire intégrée :

camping car à partir d'un Renault 110-170 4x4  W38t

et avec store occultant intégré :

camping car à partir d'un Renault 110-170 4x4  Q53v

il ne me reste plus qu'une petite baie coulissante à mettre pour se voir entre la cabine et la cellule en roulant camping car à partir d'un Renault 110-170 4x4  690630
ensuite je peux finir le doublage des murs à ces endroits camping car à partir d'un Renault 110-170 4x4  251561 camping car à partir d'un Renault 110-170 4x4  24510






Dernière édition par Fabien le Mar 01 Sep 2015, 08:09, édité 1 fois
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeSam 19 Mar 2011, 19:44

Denis a écrit:
on dirait un moteur de jeep, mais je laisse les experts se prononcer
ce sont bien des soupapes latérales
et si c'est un moteur de jeep, c'est un loooooooongue course

sur les jeep il me semble que les pipes d'echappement et admission sont de l'autre coté du bloc moteur scratch

ce qui me semble étrange, c'est que le doigt d'allumeur sous la tête de delco tourne dans le sens contraire des aiguilles d'une montre (en général c'est le contraire, non Question )
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeJeu 24 Mar 2011, 21:40

j'ai mis un carbu de Ford Taunus à 10€
entraxe équivalent
il démarre au quart de tour, nickel camping car à partir d'un Renault 110-170 4x4  Vehicu10
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeJeu 24 Mar 2011, 22:00

jeanluc47 a écrit:
Bein, elle y est la photo
Il là même déjà repeint Laughing

ok mais c'est la semaine prochaine qu'il va changer de couleur
aujourd'hui je lui ai fabriqué un échappement, refait des galets pour guider les flexibles ... camping car à partir d'un Renault 110-170 4x4  24510 camping car à partir d'un Renault 110-170 4x4  251561

et je susi allé l'essayer sur la route,
mais il vibre à 50km/h Laughing
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 7109
Age : 46
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitimeJeu 24 Mar 2011, 22:04

françois 60 a écrit:
bonsoir fabien met nous des camping car à partir d'un Renault 110-170 4x4  212389

c'est le deuxieme que je retappe, exactement le même modele sauf le moteur
voici des photos du premier :

http://www.unimog-mania.com/t24-restauration-d-un-chariot-elevateur
Revenir en haut Aller en bas
Contenu sponsorisé




camping car à partir d'un Renault 110-170 4x4  Empty
MessageSujet: Re: camping car à partir d'un Renault 110-170 4x4    camping car à partir d'un Renault 110-170 4x4  Icon_minitime

Revenir en haut Aller en bas

camping car à partir d'un Renault 110-170 4x4
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: PARLONS DE TOUT ET DE RIEN :: Tous les sujets sont les bienvenus-
Sauter vers:
