 U421 ou U406 - Boite G - couvercle de sélection - patte trop courte

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Denis
Admin
avatar

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9998
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 05 Jan 2011, 21:09

l'essentiel est de bien repérer la position des leviers avant de démonter, et de les mettre dans la même position au remontage
et dans la position la plus "naturelle": le levier d'inverseur en avant par exemple, parce qu'au remontage il tombe tout seul en avant
et ensuite tu tâtonnes, tu essaies les vitesses avec deux vis du couvercle, et tu recommences jusqu'à ce que toutes les vitesses passent ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zetor330



Modéle de votre(vos) mogs : 421.141
Localisation : 83630
Pays : france
Nombre de messages : 234
Prénom : Philippe
Année : 1977
Date d'inscription : 29/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 05 Jan 2011, 21:15

Vu
Par principe, une photo des leviers avant démontage
un repère à la craie sur chacun des leviers et je démonte
Merci pour vos encouragements
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mich

avatar

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1474
Age : 44
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 05 Jan 2011, 22:13

En Suisse, pour être en agri, je pense qu'il était obligatoire de condamner la 5 et 6 ème... Et connaissant les lascars, je doute qu'un simple boulons aie suffit... Cela devait certainement ne pas être si vite "réversible"... Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zetor330



Modéle de votre(vos) mogs : 421.141
Localisation : 83630
Pays : france
Nombre de messages : 234
Prénom : Philippe
Année : 1977
Date d'inscription : 29/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 05 Jan 2011, 22:26

le garage suisse (Unimog) qui a fait la manip m'a certifié que le blocage était le fait d'un seul boulon
Mais (comme maintenant) je n'y connaissais rien en mécanique, la discussion s'est arrêté là
un seul boulon et la vie de mon 421 sera transformée ...
à lui les grands espaces en 6ème...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4028
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 05 Jan 2011, 22:27

Bonjour

Tiens?

ici sur les 421 agri seule la 5 était bloquée , la 6 pouvait passer !

ce 421 était vendu il y a bien 15ans dans une vallée voisine avec la "boite " cassée à cause d'un devis non négligeable d'un "spécialiste " local de l'unimog ! le vendeur était en grand froid avec une voisin de "ferme " à cause de cet achat avec "vice caché"!!

2 / 3 proprio plus tard je retrouve ce mog quelques vallées plus loin, acheté à vil prix et on m'explique qu'il y avait juste un détrompeur à couper pour récupérer la 6 cheers

Un local vient de le racheter ! cher !car bte 6 et agricole !!!!!!!!



à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Jeu 06 Jan 2011, 19:26

les boites a embrouilles de vitesses, le blocage des bv etait obligatoire en france pour la drire, on mettait un fer plat avec un boulon sur la grille pour condanner la 5 et la 6, sur les 421 406 403 , pour les bv g je parle du 406, mais les derniers 421 ont heritaient de la bv des 406 freins a disque, avec inverseur par balladeur, la premiere serie de bvg a la grille des f , a partir de fin 74 la nouvelle bvg mis au point sur le mb 65/70 arrive sur le 406 et suivra sur le 421 a partir du du n de bv 012797 modele 717.802, ug 2/27-6/14.53 ga affectation 421.124,125,128,129,132,133,140,141,172 pour chassis 421,,, 011 733 ,
Revenir en haut Aller en bas
zetor330



Modéle de votre(vos) mogs : 421.141
Localisation : 83630
Pays : france
Nombre de messages : 234
Prénom : Philippe
Année : 1977
Date d'inscription : 29/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Jeu 06 Jan 2011, 19:40

je ne me suis pas (encore) plongé dans les variantes de BV
Mon 421 est du 31 mars 1977 = idem 406 ?
Je n'ai pas pensé à vérifier le N° de la boite de vitesse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3499
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Sam 08 Jan 2011, 17:35

en ce qui concerne mon problème, le machin avec la vis n'a pas bougé à la main, donc j'ai cru que ce n'était pas ça ..... mais en appuyant dessus, le "sélecteur" est encore tombé plus bas, résultat, je l'ai retourné avec une pince et la fourchette rentre désormais bien dedans .... J'ai pu refermer la boite sans soucis et tout marche.

N'hésitez pas à ouvrir les boites, c'est pas si compliqué quand c'est vous qui ouvrez et qui refermez , là mon soucis venait principalement que je ne connaissais pas les boites G (je les trouve finalement plus faciles à refermer qu'une F) et que je ne l'avais pas ouverte moi même.

Repérez bien les fouchettes à la lampe de poche avant d'enlever la plaque de sélection, par les gros trous ronds .... verticalement et en biais.

Bon courage Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zetor330



Modéle de votre(vos) mogs : 421.141
Localisation : 83630
Pays : france
Nombre de messages : 234
Prénom : Philippe
Année : 1977
Date d'inscription : 29/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Sam 08 Jan 2011, 19:56

content que ton intervention se soit bien déroulée.
amicalement
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mar 01 Fév 2011, 18:46

Salut tout le monde,

pour moi la patte de la série F et celle de la série sont identique
j'ai fait moi meme l'inversion de ces deux plaques entre type F et type G a priori tout les selecteur sont identique.
tous les rapports fonctionnent parfaitement.(mais pas facile a remettre toutes les fourchettes dans leur logement)


Cdlt BBslous

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mar 01 Fév 2011, 18:55

sepele a écrit:
Étienne, pour ton image de boite normale, ça doit être une boite G avec un système de lentes comme les séries F mais du type de cette photo ou celle que vend Jacques
http://www.leboncoin.fr/utilitaires/164349694.htm?ca=1_s



et c'est bien une boite G



Ma grille était celle qui était avec la boite démontée, sans certitude que c'est la bonne, à priori non, puisqu'elle n'atteint pas la partie coulissante de la boite, ou alors, il manque un truc dans la boite ...... cela dit ça m'étonne que l'enclenchement des vitesses AV et AR ne soit pas verrouillé par un cran, ça risque de sauter, c'est pour ça que je me suis dit que la plaque n'est pas la bonne .....


Bsr

aurai tu quelque photo du reducteur se fixant sous la boite ainsi que la tringlerie et le levier par hasard
je viends de faire l'acquisition du meme systeme extra lente se fixant sous la boite (celui de jacque en loccurence)
mais il me manque la tringlerie et le levier, je voudrais en refaire un identique a l'origine

je souhaite le remonter sur une boite type G du meme type que la tienne mais avec les deux levier au relais multiplicateur

merci d'avance

Cdlt BBslous
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3499
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 02 Fév 2011, 18:31

je n'ai pas plus de photos de la boite, car ce n'est pas la mienne

mais un éclaté, ce sont les pièces 119, 110 etc



en fait c'est un levier près du sélecteur avec un renvoi à petite rotule
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 02 Fév 2011, 21:48

sepele a écrit:
je n'ai pas plus de photos de la boite, car ce n'est pas la mienne

mais un éclaté, ce sont les pièces 119, 110 etc



en fait c'est un levier près du sélecteur avec un renvoi à petite rotule


Bsr
merci beaucoup c'est + que ce que j'esperé
j'ai deja beaucoup de doc technique mais je ne trouve rien sur ce relais extra lente
j'ai quelque ligne qui me disent qu'il y'a un model pour la type F et un model différent pour la type G mais
je n'arrive pas a trouver les différences.
je vais démonter tous ca et voir ce que sa pourrait donner

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3499
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Mer 02 Fév 2011, 22:23

pour la F c'est celle ci

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Jeu 03 Fév 2011, 12:43


ok

d'aprés jacque (le vendeur de mon kit extralente) celle que tu me montre la serait une de 404 ou 411

[img][/img]


celle de gauche extralente pour 404 / celle de droite extralente pour 421 (la mienne)

donc je m'y perd un peut la

je continue mes recherches

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sepele

avatar

Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3499
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Jeu 03 Fév 2011, 20:34

effectivement, la boite F équipe les 411 et 404, voire certains 421

La boite G certains 421, 406, 416, et surement les 403 aussi, je ne sais pas s'il y aurait des 403 en boite F ....

Tu remarqueras que l'axe de sélection n'est pas au même endroit, selon que tu sois en boite F ou G

Tu as bien une boite série G ?

Du coup j'ai un peu perdu le fil, que cherches tu au juste à savoir ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : un411,un421,un416
Localisation : lot et garonne
Nombre de messages : 4365
Année : le 411 de64,le 421 de75,le 416 de72, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Jeu 03 Fév 2011, 21:45

Il y a des boites F sur les premiers 406 aussi

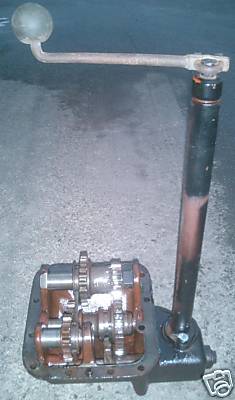

Regardez mon boîtier, il a possibilité doubles commandes

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Ven 04 Fév 2011, 19:49

moi j'ai une boite G
est le kit extra lente avec la commande déportée

je pense que sa devrai le faire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Ven 04 Fév 2011, 19:53

je remarque aussi que la pignonerie sur ton boitier n'est pas tout a fait pareil

mais la shématique est pareil

ton boitier été monté sur un mog 406 de quel année stp


Cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : un411,un421,un416
Localisation : lot et garonne
Nombre de messages : 4365
Année : le 411 de64,le 421 de75,le 416 de72, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Ven 04 Fév 2011, 19:57

Je ne sais pas sur quoi il était monté
Je dois le mettre sur mon 411
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Ven 04 Fév 2011, 21:45

d'aprés la doc technique que j'ai pour le 411 la pignonerie n'est pas placée pareil dans le boitier
verifi bien avant le montage (eviter la casse)



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bbslous

avatar

Modéle de votre(vos) mogs : 421
Localisation : nord
Pays : france
Nombre de messages : 11
Age : 33
Emploi/loisirs : dessinateur /découpe laser acier
Prénom : ghislain
Année : 1972
Date d'inscription : 02/05/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Sam 05 Fév 2011, 09:15

[img][/img]



voila une photo d'un kit pour 411
la pignonerie n'ai pas placée pareil

Cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeanluc47

avatar

Modéle de votre(vos) mogs : un411,un421,un416
Localisation : lot et garonne
Nombre de messages : 4365
Année : le 411 de64,le 421 de75,le 416 de72, un 1450
Date d'inscription : 16/01/2009

MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte   Sam 05 Fév 2011, 14:20

Salut c’est bien la même pignonerie
A part que sur le mien elle est dans l’autre position
Enclenché ou pas comme tu veux ( l’ensemble se décale de gauche a droite )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: U421 ou U406 - Boite G - couvercle de sélection - patte trop courte

Revenir en haut Aller en bas

U421 ou U406 - Boite G - couvercle de sélection - patte trop courte
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» U421 ou U406 - Boite G - couvercle de sélection - patte trop courte
» couvercle boite a air
» quel boite sur 75 V6 ?
» Boite à vitesse moins courte
» Boite auto p 38 ne passe plus en courte

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: mécanique-
Sauter vers:
