MessageSujet: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 20:24

Bonjour

mon moteur étant enfin en forme , l'installation de la grue Grue Maxilift 014 a pu se finaliser un peu mieux , (gestion du faisceau d e flexibles , de l'alim électrique et du placement du boitier de commande ).
Pour charger ! ça change la vie !!

Chargement léger pour essayer , 25kms à faire avec du dénivelé positif!

411 Grue et treuil  <a href=411 Grue et treuil  10013008184845865345129" />

411 Grue et treuil  <a href=411 Grue et treuil  10013008184945865345130" />

411 Grue et treuil  <a href=411 Grue et treuil  10013008184945865345131" />

à+


Dernière édition par fred le Ven 20 Fév 2015, 21:29, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 20:42

c'est sûr que charger ça à la main ...
il y avait quel poids à tracter ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6589
Age : 43
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 20:49

salut Fred,
tu vas y transformer en planches ou en plateaux ?

question grue, est ce que c'est l'hydraulique du 411 qui l'alimente ou alors elle a sa propre pompe Question

est ce que c'est toi qui a fait cette griffe et est ce que c'est efficace? il faut la placer au centre de gravité ?
411 Grue et treuil  212389
Fabien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.unimog-mania.com
MisterMuggles

MisterMuggles

Modéle de votre(vos) mogs : 411 118
Localisation : YVELINES
Pays : france
Nombre de messages : 691
Age : 39
Emploi/loisirs : Consultant QSE
Prénom : Olivier
Année : 1963
Date d'inscription : 17/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 21:00

Et bien Fred, c'est pas de la petite section affraid (à défaut de pouvoir utiliser une expression pas très correcte sur notre forum...)!
J'ai déjà vu ce genre de griffe sur un tracteur utilisé pour fendre du bois. C'est assez efficace, mais cela nécessite je pense, pour un tel chargement, de trouver "l'équilibre" du grume.

Bel outil ton 411 Fred, bravo!

Olivier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 21:27

Bonjour

Denis , je n'ai pas mesuré le cubage encore , c'était cet aprem, je ne sais pas trop combien il y avait , si Eric passe il va le cuber "à l'oeil"

La grue avait son groupe hydraulique autonome mais le moteur avait quelques soucis (bornes fumantes !!)

il m'aurait fallut tirer une ligne de gros cables pour l'alimenter et trouver une prise de batterie "manitou" (astuce de FABIEN)

peut être changer l'alternateur pour un plus costaud !

les sorties hydrauliques étant présentes à l'ar , je me suis repris dessus , ça se dépose du coup facilement

j'ai juste branché un + et masse avec une fiche de prise remorque pour utiliser la sécurité du distributeur d'origine , je suis donc obligé de "gruter" en veilleuses !

j'hésite à faire des planches , ce bois a passé une année dehors à cause de ma panne moteur, pas de moyen pour aller le chercher ,et j'ai 40 Nordmann neuf par terre depuis décembre ! autant scier les "neufs!"

la pince !! certains perdent la mémoire lol!

Au centre de gravité c'est mieux , mais , ça monte quand meme !

http://www.unimog-mania.com/vos-autres-vehicules-vos-engins-vos-inventions-f22/pince-de-levage-traction-t964.htm?highlight=pince




accessoirement ça peut servir à autre chose Razz

[img]411 Grue et treuil  10013009101445865345485[/img]

la grue , sur son support de pose dépose"rapide" , 4 chevilles dans les "main" du chassis et 2 tirants

[img]411 Grue et treuil  10013009101445865345486[/img]

Le support réglable en hauteur , 4 crics de gs , de la ferraille de recup , à peindre !! si je veux suivre le label qualité du forum!

[img]411 Grue et treuil  10013009101445865345484[/img]

[img]411 Grue et treuil  10013009101445865345483[/img]

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nico2010

nico2010

Modéle de votre(vos) mogs : 406
Localisation : Haute normandie
Pays : france
Nombre de messages : 1092
Age : 32
Emploi/loisirs : Réparateur d'étoiles lol (mecano Mercedes vl)
Prénom : Nicolas
Année : environ 1968
Date d'inscription : 17/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 30 Jan 2010, 22:26

Super travail Fred un petit coup de peinture et la c'est du mercedes d'origine.
Vous allezfaire un concour avec Etienne!!!!!!!!!
Tu peut porter une voiture avec la grue??????????
a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Antoine

Antoine

Modéle de votre(vos) mogs : 411 118
Localisation : EPONE 78680
Pays : france
Nombre de messages : 263
Age : 39
Emploi/loisirs : Attaché commercial
Prénom : Antoine
Année : 1963
Date d'inscription : 20/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 31 Jan 2010, 10:47

Oui bravo Fred, très beau travail ! C'est Fab qui doit être content affraid

Je crois que 014 veut dire 1.4 tonne/mètre. Elle doit lever environ 300 kilos à 4 mètres de la flèche

A+
Ant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lalolotte

lalolotte

Modéle de votre(vos) mogs : 411 112
Localisation : St FLORENTIN dans l'Yonne (89)
Pays : france
Nombre de messages : 172
Age : 52
Emploi/loisirs : Terrassement et espace vert
Prénom : Laurent
Année : 1962
Date d'inscription : 27/11/2009

411 Grue et treuil  Empty
MessageSujet: GRUE   411 Grue et treuil  Icon_minitimeDim 31 Jan 2010, 11:03

Astucieux ton support avec les crics dans las angles, c'est tout con , fallait y penser. Bel outil, deja de quoi bouger des beau rondins, reste à bien prendre le coup pour trouver le centre des billes et je pense qu'il faut mieux etre deux pour charger non ?
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 31 Jan 2010, 14:07

Bonjour

Non ça lève pas une voiture entière ! elle est donnée pour 950 kg à 1.1m, elle lève plus mais les autres mouvements ,rotation et translation du bras se font mal ou pas du tout!

Etre 2 ! pour moi c'est impossible , et puis au moins si ça tombe il n'y aura pas quelqu'un dessous

L'idée , je l'ai piquée sur un site allemand que je ne retrouve pas où il est installé une grue comme sur le mien , comme ils ont plus de moyens , leur chariot est monté sur 4 roues jockey de remorque !

d'ailleurs ce mog évoqué est sur ce site , j'ignore où Ericdu63 a récupéré l'image !

411 Grue et treuil  03150010


à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ericb07

ericb07

Modéle de votre(vos) mogs : Ex-406 forestier
Localisation : ARDECHE
Nombre de messages : 3144
Année : 1967-1974
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 31 Jan 2010, 18:45

Salut. Difficile de cuber sur photo! A vue de nez,un peu plus 1,5m3 au réel. Par contre,je te déconseille de scier du bois qui est resté 1 an dehors sans etre écorcé. En effet,il a du subir les "piqures" d'insectes durant l'été du fait du non écorçage et n'a pas du sécher de façon optimale pour la meme raison.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 31 Jan 2010, 23:22

bonjour

merci pour les détails !! 411 Grue et treuil  334460 , il est bon pour l'insert ! merci à mon fournisseur de pièces qui m'a fait poireauter 3 mois pour rien!

Donc Denis si on part sur une densité de 0.7 , vu le peu de séchage ! ça donne environ 1T !

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeMar 30 Mar 2010, 21:16

Bonjour

des détails pour Esp2t:

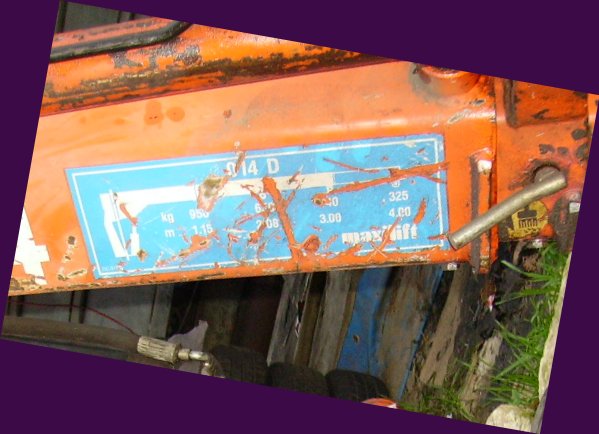

les caractéristiques de levage

si tu as d'autres questions ,


411 Grue et treuil  Ref_gr10

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeMer 31 Mar 2010, 00:08

merci , j'ai une grue similaire, une hiab025 et je ne sais pas trop comment la monter sur mon 411 alors je cherche des idée et un maximum d'images
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeMer 31 Mar 2010, 21:11

Bonjour

le hiab 025 semble plus performante mais peut etre plus lourde, elle est seule ou montée sur des traverses comme la mienne ?

la mienne est juste fixée sur les "mains à l'ar du mog , j'ai rajouté 2 barres verticales et 2 tirants pour la stabiliser pendant le transport , en fonction elle s'appuie sur les 2 pieds stabilisateurs (un hydraulique l'autre à manivelle )

La position des tirants est criticable car ils prennent sur le plateau et non sur le chassis , une version avec des cables qui prennent sur le chassis mais ?? à travers ??le plateau est à étudier !


je l'ai montée en porte à faux ar pour pouvoir charger la remorque ,et la déposer facilement , 4 chevilles , 2 tirants 2 raccaords hydraulique , un fil électrique !!

si tu veux des infos plus précises ?
à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeJeu 01 Avr 2010, 00:12

c'est vrai que la grue hiab semble plus lourde et en plus elle n'est pas montée sur une traverse je n'ai que le socle.
ça fait déjà un bout de temps que je réfléchis à comment la poser sur le 411 ou si j'allais la monter sur le 404 en fixe sur le plateau à l'arrière de la cabine.
Mes "mains" arrières du 411 ne sont pas libres et j'aimerais laisser mon montage du treuil électrique avec le support de l'attache remorque411 Grue et treuil  P1803111
à moins que je soudes des pattes sur mon support qui se fixe sur les mains et que je me reprenne sur la boule de l'attache remorque
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeJeu 01 Avr 2010, 00:23

fred a écrit:
Bonjour



je l'ai montée en porte à faux ar pour pouvoir charger la remorque ,et la déposer facilement , 4 chevilles , 2 tirants 2 raccaords hydraulique , un fil électrique !!

si tu veux des infos plus précises ?
à+
oui svp, le jour ou elle est monté sur le 411, quelques images , merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeSam 03 Avr 2010, 23:53

Bonjour

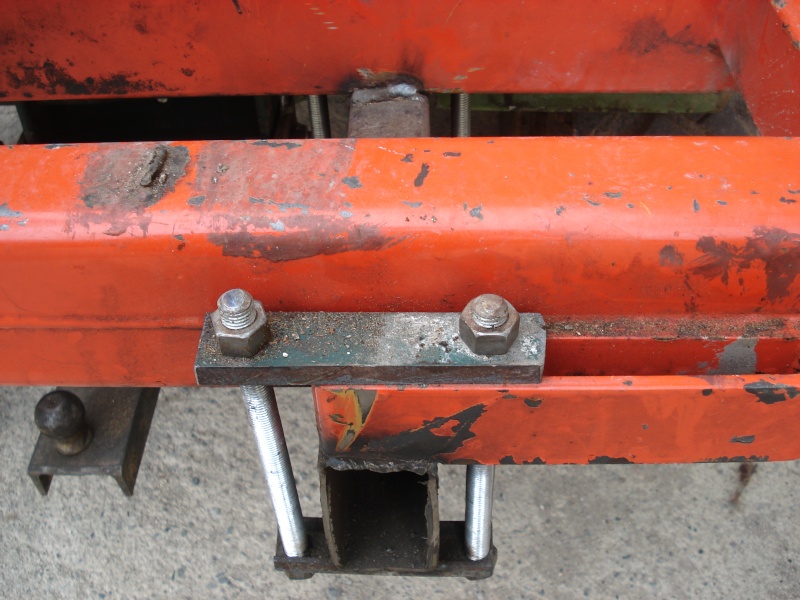

des images de la fixation par chevilles sur les "mains" , et de la fixation du cadre de la grue sur les profilés par brides et 2 cordons pour l'immobiliser en cas de desserrage non prévu des brides !

411 Grue et treuil  Dsc03410


411 Grue et treuil  Dsc03413


411 Grue et treuil  Dsc03412

si tu veux autre chose , c'est le moment, je vais bientot la redéposer !

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 04 Avr 2010, 08:15

oui si tu veux bien une photo de coté pour voire le porte-à-faux arrière et une photo de derrière.
Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeDim 04 Avr 2010, 08:19

ENfin tu as déjà fait des photos sous ces angles mais on ne vois pas bien l'ensemble du mog, c'est pour que je puisse mieux me faire une idée... sans obligations
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JEFE

JEFE

Modéle de votre(vos) mogs : 406
Localisation : Saint Loup 82
Nombre de messages : 137
Age : 46
Emploi/loisirs : fabrication piscines polyester et passionné de tous ce qui est manuel
Prénom : jean-françois
Année : 1973
Date d'inscription : 22/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 10:04

Salut Fred,

moi aussi je veux monter une grue sur mon 406. Pour l'instant elle est sur un dodge WC51. L'utilisation que je veux en faire est aussi pour charger des grumes. Je suis friand de photos pour avancer sur ce projet.
D'avance merci et encore bravo pour ce montage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 18:16

bonjour

voici les 2 vues demandées

411 Grue et treuil  Dsc03414


411 Grue et treuil  Dsc03415

vu de l'ar , la béquille droite , non hydraulique est déposée pour la circulation , la ridelle ar est spécifique , dédiée à la grue ,elle est entaillée à gauche pour laisser passer le faisceau hydraulique vers le boitier de commande , placé dans la benne

Jefe , il me semble que ta grue est plus imposante que la mienne , la position en porte à faux ar pourrait être néfaste à ton chassis .

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 19:39

[quote="fred"]bonjour 411 Grue et treuil  532976 mais pourquoi elle n est pas au centre du 411 SVP!!!
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4912
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 20:15

Bonjour

je l'ai achetée assemblée sur ce cadre , pour la centrer , il faudrait dé-souder l'embase du cadre , et la ressouder correctement au centre .

Donc il faut du temps , du matériel de levage (à emprunter au voisinage) et ressouder correctement pour ne pas que ça s'arrache!!

j'ai acheté la grue avec la rotation inopérante !au moment de la vente !
Évidemment quand j'achète un nouveau jouet j'ai envie de savoir vite si il fonctionne , donc je l'ai assemblé assez vite pour voir!!......... que la grue tournait avec l'hydraulique du mog mais pas avec son groupe !

La grue décentrée finalement , vue le peu de capacités , ça permet de charger en se positionnant au plus près du tronc .

En position route , je la place autrement pour recentrer la masse, là elle est en position la moins haute possible sinon elle ne rentre pas dans le hangar !

Comme elle va bientôt finir sur l'ex 411 fraise à ressorts renforcés , ça ne devrait plus poser de problème de roulis !

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ESP2T

ESP2T

Modéle de votre(vos) mogs : 404 S
et 411
Localisation : >ELSASS...<
Pays : AUTRE
Nombre de messages : 1797
Age : 48
Prénom : CHRISTOPHE
Année : 1962
1969
Date d'inscription : 13/02/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 21:19

merci pour les images, ce qui est dommage c'est que ça fait énormément de poids à trainer surtout pour mon montage car la frue hiab est plus lourde je me demande si je ne vais pas la monter sur un essieux comme remorque ou sur l'avant de ma remorque....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JEFE

JEFE

Modéle de votre(vos) mogs : 406
Localisation : Saint Loup 82
Nombre de messages : 137
Age : 46
Emploi/loisirs : fabrication piscines polyester et passionné de tous ce qui est manuel
Prénom : jean-françois
Année : 1973
Date d'inscription : 22/01/2009

411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitimeLun 05 Avr 2010, 21:54

Salut Fred,

Merci pour les photos. Ma grue est plus grosse, je pense que le meilleur endroit est juste derrière la cabine, mais j'arrive pas à trouver un semblant de plan de faux châssis.
Je perds pas espoir.
Merci encore, à plus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




411 Grue et treuil  Empty
MessageSujet: Re: 411 Grue et treuil    411 Grue et treuil  Icon_minitime

Revenir en haut Aller en bas

411 Grue et treuil
Revenir en haut
Page 1 sur 12Aller à la page : 1, 2, 3 ... 10, 11, 12  Suivant
 Sujets similaires
-
» Les Unimog des lignards
» 411 Minier
» Transport d 'un treuil
» Treuil electrique 12 /24 volts
» Adaptation grue

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: PRESENTATION :: présentez votre unimog-
Sauter vers:
