boite de 406 DEMONTAGE Empty
MessageSujet: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeLun 18 Mai 2009, 20:59

Apres être redescendu du val d'oise avec mon mog, j'ai remarquer que m'a 6 est dure a passer. Mon utilisation étant exclusivement dans les bois je n'avait pas de problème mais voila j'aime bien que tout fonctionne. Alors je me suis mit a regarder le soucis. j'ai démonter m'a plaque de section et la boite de 406 DEMONTAGE 334460 boite de 406 DEMONTAGE 334460 boite de 406 DEMONTAGE 334460

boite de 406 DEMONTAGE P1010125

du coup me voila obliger de déposer la boite pour le remplacement de celle ci :mécano: :mécano: :mécano:

vu que peut d'entre nous l'on fait, j'ai décider de faire un suivi de mon démontage et remontage si sa peut en aider quelque un d'entre vous un jour et moi j'airai surement des questions

ma première opération sera de déposer la benne, le treuil et basculer la cabine je vous ferai le maximum de fotos


philippe
Revenir en haut Aller en bas
matt43

matt43

Modéle de votre(vos) mogs : 404
Localisation : Haute-Loire
Pays : france
Nombre de messages : 227
Age : 35
Prénom : Mathieu
Année : 1960
Date d'inscription : 12/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeLun 18 Mai 2009, 22:15

Oula elles ont pas appréciées les dents lol!! Tu compte changer la boite entiére? Tu peu pas changer juste ce pignon?
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeLun 18 Mai 2009, 22:22

oui comme tu dit elle font un peu la gueule. je compte changer la boite complete et peut etre un jour refaire celle la si j'y trouve le temps
philippe
Revenir en haut Aller en bas
gamin08

gamin08

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 56
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeLun 18 Mai 2009, 23:34

c'est du boulot mais relativement simple,surtout au bout de 3 fois consecutif!!!! sur un 421
1depose bte 6 raports pour bte 21 et la ,2sortes de boite pour421 serie F-serie G pas de bol c'etait pas la bonne-remontage
2depose bte 6........pour bte 21et la synchro de 5 hs mais bte garantie,rebelote
3dep...................bte 21et la enfin tout est ok ,mais la bte siffle tantpis je fais avec boite de 406 DEMONTAGE 712906
donc depose cabine, accessoire moteur ,moteur,desacouplement boitier prise de force,demontage coquille tube de poussée avant(attention a la vis cachée),desacouplement arbre de transmition av (clef de 15),idem pour l'ariere.
pour les pieces a commander,prevoir les rondelles freins demie lune qui bloques les ecrous d'arbres(X6)aller bon courrage,2 jours
et le tour est joué.
j'essairai de mettre des photos demain boite de 406 DEMONTAGE 869392
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeJeu 21 Mai 2009, 11:52

voila les première foto du démontage de mon MOG. j'ai commencer par le treuil qui ne m'a poser aucun soucis puis le plateau mais avec le poids de la casquette pas facile en plus je suis limite en lever avec la mini pelle. Donc on la fait glisser sur le mog puis on l'a poser derrière et on a avancer le mog. Pour le remontage je ferai venir un agriculteur avec une grue sa sera plus simple. la cabine a basculer tranquillement puis le l'ai caler au mieux car il pleut depuis 1H donc je la calerai mieux quand le temps le permettra.

boite de 406 DEMONTAGE P1010127


boite de 406 DEMONTAGE P1010128


boite de 406 DEMONTAGE P1010129
Revenir en haut Aller en bas
nico2010

nico2010

Modéle de votre(vos) mogs : 406
Localisation : Haute normandie
Pays : france
Nombre de messages : 1092
Age : 33
Emploi/loisirs : Réparateur d'étoiles lol (mecano Mercedes vl)
Prénom : Nicolas
Année : environ 1968
Date d'inscription : 17/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeJeu 21 Mai 2009, 12:19

Il est fou se Philippe boite de 406 DEMONTAGE 616391 lol! lol!
tu te lance dans un boulot de malade mais bon y faut le faire!
Bon Bon courage.
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeJeu 21 Mai 2009, 12:32

tu as bien démonté le cardan de direction sur le boitier avant toute chose ?
attention à la descente de la cabine il faut coincer la pédale d'accélérateur en haut (ralenti)
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeJeu 21 Mai 2009, 22:45

pour le moment je suis tout se que me dit la revue technique donc pas de soucis. par contre merci a denis pour la petit info pour la pédale accélérateur car je pence que l'erreur aurait été commise. nico c'est pas etre fou c'est que je suis en manque de mon mog. plus vite il roulera mieux sa sera.....
philippe
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeVen 22 Mai 2009, 07:39

et tu en es où ?
sympa la derniere vis du tube de poussée avant cachée contre le carter moteur, non ?
tu as intérêt à démonter la pdf pour y voir plus clair (la vis du milieu en bas, il faut glisser la tige d'une clé 6 pans au pif dans un pli du soufflet pour l'avoir)


Dernière édition par Denis le Sam 23 Mai 2009, 06:21, édité 2 fois
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6621
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeVen 22 Mai 2009, 14:53

salut Philippe, gros boulot, courage boite de 406 DEMONTAGE 24510 boite de 406 DEMONTAGE 251561

j'ai déplacé la suite du message car ça dérivait du sujet :
vous pouvez retrouver ce qui a été dit ici :

http://www.unimog-mania.com/tous-les-sujets-sont-les-bienvenus-f17/les-retraites-manquent-de-temps-t1456.htm
Revenir en haut Aller en bas
http://www.unimog-mania.com
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeVen 22 Mai 2009, 21:41

vous allez trop vite pour moi et il y a des personnes comme denis et moi qui ne font pas le pont. bon j'en suis toujours a la meme etat car jeudi il a plus tout la journée et vu que le mog et dehors je vous fait pas de dessin. la suite dans le week end. denis ta vis cacher me donne vraiment pas envie mais bon faut le faire.
philippe
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:20

j'ai démonter aujourd'hui mes arbres de PDF et l'ancien propriétaire avait souder l'arbre AR au lieu de mettre des vis. Puis je me suis attaquer au tube de pousser avant puis arriere. J'ai pas eu trop de soucis grâce a notre amis DENIS qui m'a bien conseiller pour le tube de pousser AV

boite de 406 DEMONTAGE P1010130

boite de 406 DEMONTAGE P1010131

boite de 406 DEMONTAGE P1010132

boite de 406 DEMONTAGE P1010133

Malgre tout les renseignement que nous donne le manuel d'atelier j'ai quelques questions

1: quand je vait sortir ma boite faut il enlever les coquille emboutie?
2: le manuel dit qu'il faut utiliser des tire fort pour dégager les tubes de pousser mais faut il les caler?
3: quand je vais caler mon moteur faut il que je le relève un peu pour que la boite se dégage mieux?


et si j'oublie quelques choses dite le moi
philippe
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:33

les coquilles embouties c'est la fixation arrière de la boite ? pourtant, tu as la boite avec les deux demi coquilles avec deux gros boulons de chaque coté ? oui, il faut les retirer, puis reculer le pont arrière (démonter la barre Panhard et tirer vers l'arrière avec 2 sangles, et attention aux canalisations: freins, air) après avoir déboulonné le cardan (le cardan avant aussi, bien sûr) et posé le tube de poussée (là où tu veux)
ensuite il faudra surement remonter un peu l'arrière du moteur pour reculer la boite et la sortir de l'embrayage (attention, c'est lourd !) en passant par dessus la traverse tubulaireaprès, tu nous racontes ...
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:42

DENIS les fixation de m'a boite te choque? sa ressemble a la boite que tu as ou pas?
philippe
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:48

non, je pensais que tu avais une boite plus récente !
donc tu as la fixation arrière avec les deux coquilles en tôle emboutie, mais d'après les photos je crois bien moi aussi que c'est une type G
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:50

Pour info mon mog est de mai 1971 je ne sait pas si sa te parle.
philippe
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:50

attention si tu as à lever l'arrière du moteur à démonter le pot d'échappement
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:53

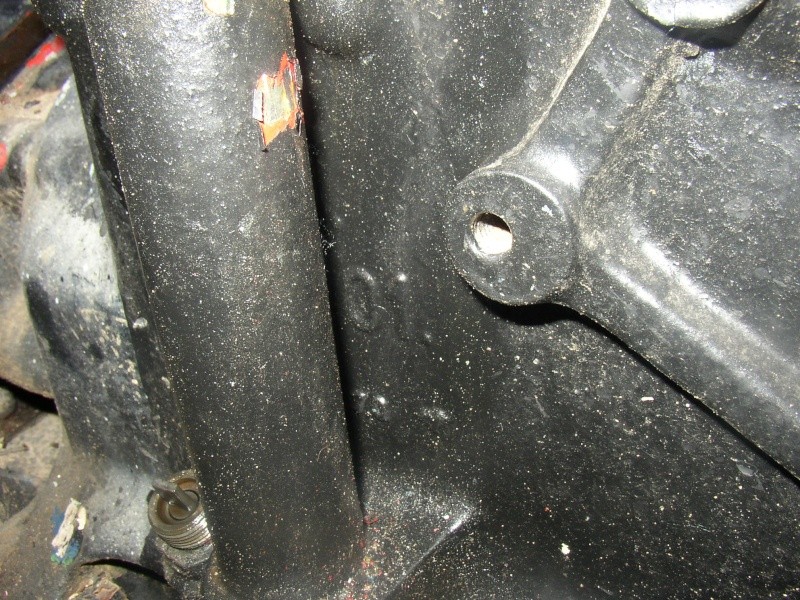

non, ça ne me parle pas, il faut le vrai N° de boite celui que tu m'as donné a un chiffre de trop, il faut:
406 xxx xxx
mais d'après ce que je sais, entre la type F et la type G la différence c'est le diamètre de la portée d'arbres de sortie de boite


Dernière édition par Denis le Sam 23 Mai 2009, 20:54, édité 1 fois
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:54

DENIS, sans rire heureusement que tu est la car honnêtement j'aurai fait la connerie
philippe
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 20:57

mais non, comme tu vas y penser toute le nuit tu y aurais réfléchi ... prends un petit carnet sur la table de nuit et une petite lampe pour ne pas réveiller Maman !
et prie le bon Dieu (n'importe lequel, tu as l'embarras du choix) pour qu'il ne pleuve pas demain ...
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 21:12

je viens de verifier le N° c'est bien 406 261 07 01 c'est pas le fait d'avoir la boite 20 vitesses qui donne se n°

boite de 406 DEMONTAGE P1010134


boite de 406 DEMONTAGE P1010135

philippe
Revenir en haut Aller en bas
matt43

matt43

Modéle de votre(vos) mogs : 404
Localisation : Haute-Loire
Pays : france
Nombre de messages : 227
Age : 35
Prénom : Mathieu
Année : 1960
Date d'inscription : 12/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 21:41

C'est quand meme bizar que ces deux pignons soit autant abimés!
Revenir en haut Aller en bas
philippe

philippe

Localisation : auxerre
Pays : france
Nombre de messages : 226
Age : 39
Emploi/loisirs : mecano TP,ma famille
Prénom : philippe
Date d'inscription : 13/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 21:57

le pire c'est que je n'avait pas de bruit quand je rouler juste un probleme pour passer la six
philippe
Revenir en haut Aller en bas
gamin08

gamin08

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 56
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeSam 23 Mai 2009, 22:13

je me repéte mais bon,pour la boite serieF pas d'entretoise au niveau du tube de poussé ar
pour la serieG il y a une entretoise.c'est la seule différence visible de l'exterieur.(je me suis déja fait avoir)
pour l'interieur se sont des taille de pignons differentent et des types de roulement aux sorties
apres tout se joue au niveau de la longueure des tubes de poussé ar.
voici une serie F
.boite de 406 DEMONTAGE Dscn0813
maintenent une serieG
.boite de 406 DEMONTAGE Imgp0613
pour l'histoire les serie F ont été montée sur les premiers 421 donc 406 egalement,mais
la fiabilitée n'etant pas au top,les series G furent leur remplaçantes.
d'ou la "raretée" des series F
Revenir en haut Aller en bas
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitimeDim 24 Mai 2009, 08:05

non, Plilippe, le N° de la boite il est frappé sur la partie du plan de joint horizontal qui dépasse de la grille de sélection, au-dessus de la pdf
Revenir en haut Aller en bas
Contenu sponsorisé




boite de 406 DEMONTAGE Empty
MessageSujet: Re: boite de 406 DEMONTAGE   boite de 406 DEMONTAGE Icon_minitime

Revenir en haut Aller en bas

boite de 406 DEMONTAGE
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» probleme boite vitesse 2010
» Vanille boite... Elle reboite le 27/05
» Boite à leurre
» boite a hamecon
» Boite Mog

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 403, 406, 416 :: mécanique-
Sauter vers:
