404 m113 Empty
MessageSujet: 404 m113   404 m113 Icon_minitimeSam 25 Aoû 2018, 16:22

Bonjour a tous


ce n'est pas vraiment une restauration,
mais le début de ce qui sera un long travail
sur un 404 avec moteur m113
photo de quand je l'ai acheté
404 m113 Merced15
travail commencé
404 m113 Imgp0012
moteur m113
404 m113 S-l16011
nouveau moteur positionné
la pédale doit être repositionnée en haut et plus à gauche
celui d'un Range Rover ou d'une Discoveri 1 devrait aller bien
404 m113 Imgp0015

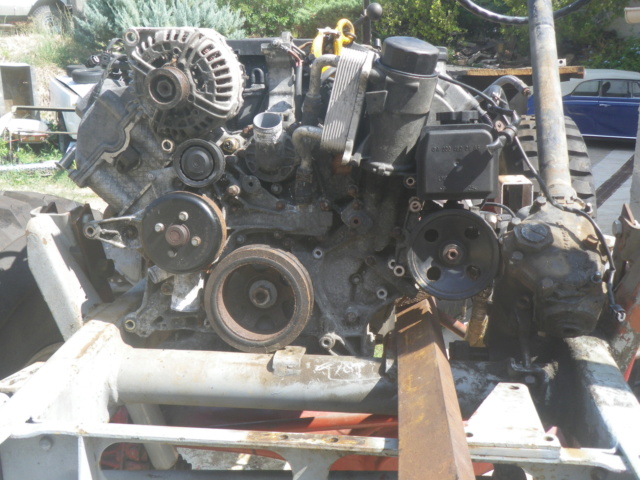

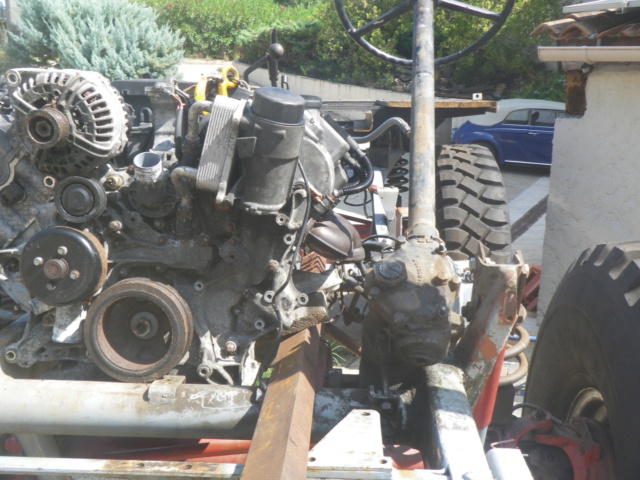

il n'y a pas d'espace pour la direction hydraulique et l'alternateur doit également être déplacé
404 m113 Imgp0014
404 m113 Imgp0013
Je vais utiliser une direction assistée électrique
qui a l'avantage de fonctionner même lorsque le moteur est arrêté
404 m113 Imgp0017
le collecteur d'échappement droit doit être modifié
404 m113 Imgp0016
le carter d'huile est dans la mauvaise position, il interfère avec le différentiel
Heureusement, Mercedes a fait de nombreuses variantes de ce moteur et il existe 2 types de carter d'huile avancés.
404 m113 Oil_pa10
404 m113 S-l30011

404 m113 M155bi10

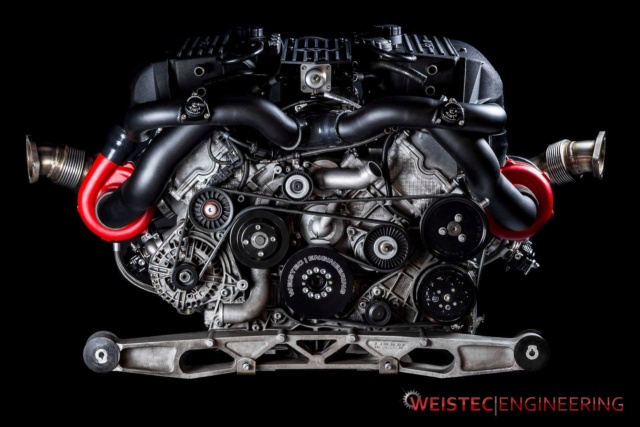

pour support moteur avant
Heureusement, Mercedes utilise le même moteur sur SLR et donc sur le monobloc il y a déjà des attaques pour un support avant
404 m113 Imgp0018

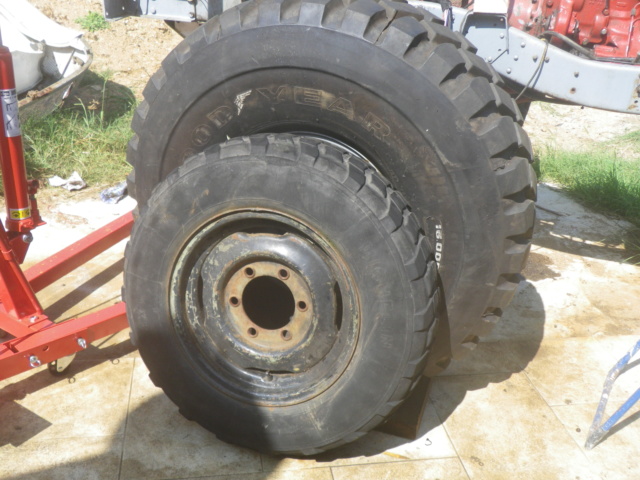

les pneus obligent à relever la cabine et la benne
travail qui était déjà fait mais pas trop bien, quelle horreur les entretoises sous les ressorts et les amortisseurs
Je vais mettre les ressorts arrière à la place des avant
à l'arrière les ressorts de la Ford Bronco

J'attends la découpe laser de la plaque d'adaptation entre le moteur et la boîte de vitesses
404 m113 M113_m10
en tant qu'embrayage, j'ai trouvé un Heavy Duty pour l'unimog qui, selon les calculs que j'ai faits, a des ressorts suffisamment solides pour supporter le couple du V8, pour le faire fonctionner avec moins d'effort, je vais utiliser un système hydraulique

pour le moment entre les différences de poids du moteur,qui a beaucoup de pièces de magnésium, le radiateur en aluminium du réservoir en aluminium et, d’autres pièces, j’ai déjà économisé plus de 200 kg de poids!
Revenir en haut Aller en bas
a607



Modéle de votre(vos) mogs : 0
Localisation : 68000
Pays : france
Nombre de messages : 230
Date d'inscription : 16/04/2010

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 25 Aoû 2018, 19:32

Joli travail!
La finalité c'est quoi ?
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 5104
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 26 Aoû 2018, 23:07

Bonjour

Shocked encore un beau projet de dingue cheers

ça va plus dépoter qu'un Indenor !

Évidemment Embarassed en mettant la cabine plus haut ça passe ! je n'avais pas songé à ce détail !!

Comment tu obtiens le tracé de la plaque d'adaptation ?

Un carton enfilé sur la queue de boite et tu traces !puis le même centré avec un axe sur le vm et retraçage coté moteur ??

bon travail


Revenir en haut Aller en bas
En ligne
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeLun 27 Aoû 2018, 01:04

J'ai toujours aimé le 404 mais pas son moteur..
heureusement Mercedes contrairement aux autres il a des trous dans des circonférences concentriques sur l'axe ,donc c'est très facile
Je n'ai pas dessiné 2 trous de boîte de vitesses ,parce qu'ils sont difficiles à mesurer,il sera très facile de les faire plus tard en utilisant la cloche d'embrayage comme masque
J'ai utilisé le bleu de Prusse pour transférer le design brut,puis plus tard avec quelques mesures de longueurs et d'angles et quelques calculs j'ai trouvé la dimension
pour les travaux plus complexes, vous pouvez utiliser les vis de transfert Heimann pour faire un masque ou directement sur la pièce à fabriquer

p.s. la queue de boite malheureusement c'est inutilisable il a trop de jeu pour compenser les erreurs de centrage dues aux grandes tolérances d'usine
plus ou moins tous les boites a vitesse sont comme ça
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeJeu 20 Sep 2018, 18:28

Wink
404 m113 Br10 404 m113 Imgp0019

404 m113 Imgp0020 404 m113 Imgp0021

404 m113 A_610 404 m113 A_510
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4266
Age : 23
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeJeu 20 Sep 2018, 19:32

C'est cool, ça avance bien cheers
Revenir en haut Aller en bas
En ligne
barjot4x4

barjot4x4

Modéle de votre(vos) mogs : 1700L
Localisation : 92600 Asnières sur Seine
Pays : france
Nombre de messages : 477
Age : 64
Prénom : Alain
Année : 1981
Date d'inscription : 25/02/2016

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeJeu 20 Sep 2018, 23:05

C'est un sacré taf, mais je vois que ça ne t'arrête pas. 404 m113 879833
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeVen 21 Sep 2018, 10:21

Je n'ai pas encore fini le travail de modification de l'embrayage.
J'ai monté le moteur pour faire le support avant et parce que je n'aime pas laisser le moteur suspendu à la chèvre
le nouveau réservoir en aluminium 150lt
404 m113 Bg10
en attendant, j'ai changé l'huile, des joints et j'ai contrôlé toute la transmission,les engrenages et les sélecteurs de vitesse semblent nouveaux!
une fois fini avec l'embrayage Je mets la cabine.
sans cabine, il est presque impossible de comprendre comment faire beaucoup de choses .. radiateur, filtre à air, câblage électrique, pédalier et direction assistée
Revenir en haut Aller en bas
Philimog

Philimog

Modéle de votre(vos) mogs : 404SE 2.8L INJECTION
Localisation : Rillieux-la-Pape
Pays : france
Nombre de messages : 1115
Age : 61
Emploi/loisirs : ballade et trial
Prénom : Philippe
Année : 1962
Date d'inscription : 17/02/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 23 Sep 2018, 21:02

Super projet! cheers Bonne continuation
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 30 Sep 2018, 17:37

Je n'ai pas de photos du travail d'embrayage
C'était très difficile de tout faire en une journée et je n'avais pas le temps
Enfin je pourrais remonter la cabine
Je pense que je vais faire toute la cabine doka pour voir comment positionner l'échappement  , le système électrique etc.
J'ai 6 chaises Espace 4,4 iront derrière,2 toits en tissu de la twingo à placer pour la largeur un avant et un derrière
pour limiter le poids  je pense que je vais faire tout le verre de polycarbonate sauf le pare-brise

404 m113 V810

la cabine est plusen  haute de 20cm le v8 est 16 cm plus bas

par conséquent, le sol est presque plat et très spacieux

404 m113 Cabs_210
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6641
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 30 Sep 2018, 18:19

Shocked

404 m113 212389
Revenir en haut Aller en bas
http://www.unimog-mania.com
barjot4x4

barjot4x4

Modéle de votre(vos) mogs : 1700L
Localisation : 92600 Asnières sur Seine
Pays : france
Nombre de messages : 477
Age : 64
Prénom : Alain
Année : 1981
Date d'inscription : 25/02/2016

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 30 Sep 2018, 18:24

Oui, oui ! Des photos !!!

Alain
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 991
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeDim 30 Sep 2018, 20:59

un fond plat comme les F1 Laughing il a une super bouille
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeVen 09 Nov 2018, 17:36

404 m113 Sc10
Revenir en haut Aller en bas
jeanluc47

jeanluc47

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 5071
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeVen 09 Nov 2018, 18:41

génial !!! 404 m113 879833

je n'avais pas vu ce post
Revenir en haut Aller en bas
En ligne
barjot4x4

barjot4x4

Modéle de votre(vos) mogs : 1700L
Localisation : 92600 Asnières sur Seine
Pays : france
Nombre de messages : 477
Age : 64
Prénom : Alain
Année : 1981
Date d'inscription : 25/02/2016

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 10 Nov 2018, 10:34

Dis donc, ça fait un engin avec une sacré gueule ! Incroyable.
Et quel boulot, vraiment bravo !
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeLun 03 Déc 2018, 13:45

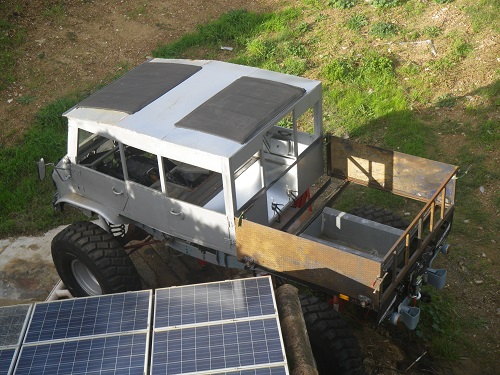

début du nouveau caisson, court
les côtés ont une épaisseur de 8 mm une fois retirés, ils peuvent être utilisés comme plaques de sable
l'arrière devient une échelle parce que je pense que je mets un module de logement
404 m113 Casson10

L'échappement peut être placé sous la benne puor charger le module de logement
la fenêtre centrale est une porte amovible pour accéder au module

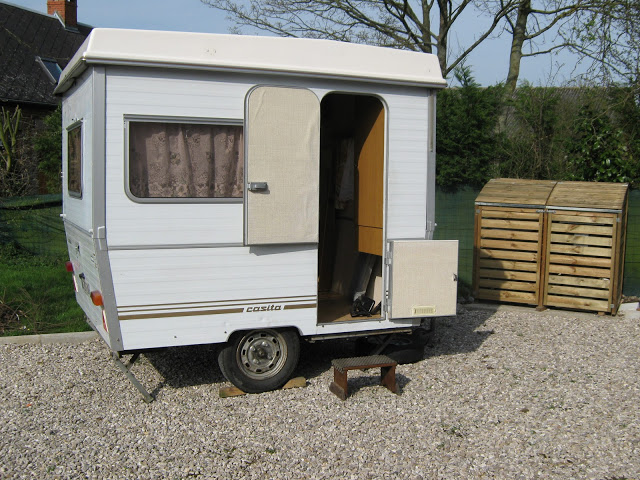

en tant que module logement, j'ai pensé à mettre sur la benne un caravvanne rigide pliante pour maintenir la hauteur et le centre de gravité bas

404 m113 Pank_110
pour éviter une ouverture accidentelle des portes derrière
Je vais mettre une barre de verrouillage qui dégage les portes derrière seulement lorsque la porte avant est ouverte
404 m113 Pank_210

404 m113 Pank_510
404 m113 Pank_111

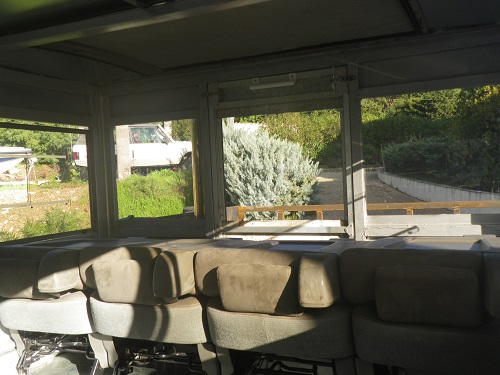

4 chaises espace4 à l'arrière ,repositionné peut devenir un lit ou 2 chaises et une petite table
404 m113 Pank_810
404 m113 Pank_710
Revenir en haut Aller en bas
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeMer 05 Déc 2018, 18:43

404 m113 Gear_210
Wink
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6641
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeVen 07 Déc 2018, 19:20

404 m113 879833

il va avoir le au final Twisted Evil

quelle est la dimension des pneus, c'est du 16.00r20 ? Shocked
Revenir en haut Aller en bas
http://www.unimog-mania.com
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeVen 07 Déc 2018, 20:06

Oui 16 r 20
C'était l'une des raisons pour le prendre
avec plus de chevaux, c'est la solution la plus simple pour allonger les rapports

J'ai trouvé ce changement intéressant pour séparer les blocages de différentiell: separate diff lock
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6641
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 08 Déc 2018, 09:45

ok
c'est tu vas faire quoi avec un engin pareil ?
du trial sur terrain privé ou tu compte rouler sur la route scratch
Revenir en haut Aller en bas
http://www.unimog-mania.com
lelef

lelef

Modéle de votre(vos) mogs : 404
Localisation : Frejus
Pays : italie
Nombre de messages : 75
Age : 46
Prénom : Emanuel
Date d'inscription : 17/04/2018

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 08 Déc 2018, 12:22

à la fin je voudrais mettre quelque chose comme ça sur la benne
404 m113 Img_4311
qui plié a une hauteur et un centre de gravité réduit
404 m113 Img_4310

J'ai prévu que le silencieux puisse être repositionné sous la benne
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2581
Age : 53
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 08 Déc 2018, 16:43

Une bien belle réalisation Lelef ,digne de ce que j'ai pu voir sur le forum Américain,j'en suis baba 404 m113 418929
J'aime ce coté,j'ai pas de camion double cabine sous la main,voir ça existe pas,ben je m'en fout,je le fait.Pareil pour le reste,les roues,la motorisation.Après tout ces Américains,ils viennent d'europe ,si ils peuvent le faire,on peut aussi ,ils sont pas devenus plus habille parce qu’ils ont changé de continent lol!
Revenir en haut Aller en bas
barjot4x4

barjot4x4

Modéle de votre(vos) mogs : 1700L
Localisation : 92600 Asnières sur Seine
Pays : france
Nombre de messages : 477
Age : 64
Prénom : Alain
Année : 1981
Date d'inscription : 25/02/2016

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 08 Déc 2018, 16:58

Bonjour,

C'est vrai que c'est un sacré boulot et superbement réalisé.
Si tu veux pouvoir rouler sur route, t'es-tu renseigné sur la possibilité de l'immatriculer ?
Parce que tes modifications risquent (très fortement !!!) de ne pas le permettre...

Bon courage !
Revenir en haut Aller en bas
jeanluc47

jeanluc47

Modéle de votre(vos) mogs : 401,411,421,1450
Localisation : lot et garonne
Pays : france
Nombre de messages : 5071
Année : le 401 de56 411 de64,le 421 de75, un 1450
Date d'inscription : 16/01/2009

404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitimeSam 08 Déc 2018, 17:00

j'adore ce genre de projet cheers

par contre pour rouler sur la route tu fais comment ?

ou tu fais pas Laughing
Revenir en haut Aller en bas
En ligne
Contenu sponsorisé




404 m113 Empty
MessageSujet: Re: 404 m113   404 m113 Icon_minitime

Revenir en haut Aller en bas

404 m113
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES RESTAURATIONS ET LES PHOTOS D'UNIMOG :: les restaurations :: les restaurations d'unimog-
Sauter vers:
