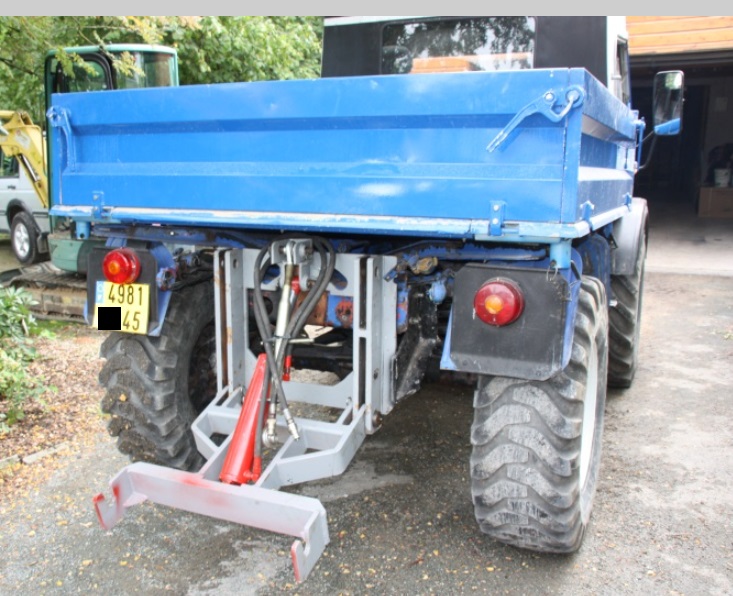

 photo relevage d'origine sur un 411

Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6644
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeLun 27 Avr 2009, 17:26

je voulais utiliser la barre à trous du relevage pour tirer une remorque standard

j'ai donc fabriqué une patte anti rotation, pour empecher la barre de tourner sur elle-même car il y a un risque que la remorque se décroche
quelques photos :


soudure d'une patte sur le bras gauche :
photo relevage d'origine sur un 411 - Page 2 Dsc00214

fabrication d'une pièce en forme de h :
photo relevage d'origine sur un 411 - Page 2 Dsc00215

2 axes et c'est maintenu :
photo relevage d'origine sur un 411 - Page 2 Dsc00216

photo relevage d'origine sur un 411 - Page 2 Dsc00217

Fabien


.
Revenir en haut Aller en bas
http://www.unimog-mania.com En ligne
Denis
Admin
Denis

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9938
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeLun 27 Avr 2009, 18:20

ça mollit pas chez Fabien: quand on met de la ferraille c'est de la ferraille !
avec quoi tu as soudé ça ? tu vas faire sauter le transfo du quartier !
Revenir en haut Aller en bas
Fabien
Admin
Fabien

Modéle de votre(vos) mogs : un 411
Localisation : champier (isère 38)
Pays : france
Nombre de messages : 6644
Age : 44
Emploi/loisirs : technicien de maintenance
Prénom : fabien, créateur d'unimog-mania
Année : 411 de 1965
Date d'inscription : 03/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeLun 27 Avr 2009, 20:30

non j'ai un poste à souder à l'arc en triphasé, baguette 4mm

c'est un plaisir avec la scie à ruban que je me suis offerte (ok elle merite une peinture mais la coupe est superbe et rapide) :


photo relevage d'origine sur un 411 - Page 2 Getatt10
Revenir en haut Aller en bas
http://www.unimog-mania.com En ligne
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1996
Age : 55
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeMer 29 Avr 2009, 11:07

comme tu le dis si bien Denis,
Fabien n'est pas avare en épaisseur de métal !!  affraid
pour du fer plat !! ça c'est  du fer plat !!
aucun risque  que ça plie , lol
mais les photos donnent des idées au autres pour s'en inspirer :idea: ,
et on finit ainsi par trouver sa solution.
photo relevage d'origine sur un 411 - Page 2 251561


Dernière édition par zombinis le Lun 26 Fév 2018, 18:29, édité 1 fois
Revenir en haut Aller en bas
PIJO3007

PIJO3007

Modéle de votre(vos) mogs : AUCUN
Localisation : NIMES
Pays : france
Nombre de messages : 865
Age : 64
Emploi/loisirs : RETRAITE...c'est un beau métier!!!
Prénom : JEAN-PIERRE
Date d'inscription : 31/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeMer 29 Avr 2009, 18:53

bonsoir à tous !
ça fourmille de bonnes idées sur ce forum !

celle de FABIEN pour empêcher la barre de tourner est aussi obligatoire si ...au lieu d'une rotule c'est une chappe d'attelage
dans le cas où la remorque possède un oeil tournant , sinon 1er virage et tout se bloque et se tord définitivement .

A+
JP de NIMES
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
gamin08

gamin08

Modéle de votre(vos) mogs : 411& 2 421 torpedo
Localisation : ardennes 08150
Nombre de messages : 435
Age : 56
Emploi/loisirs : cond. engin tp-pl
Année : 55-72
Date d'inscription : 24/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeMer 29 Avr 2009, 22:11

d'origine le 421 a une pompe a engrenages
debit:28l a 3000tr
pression 150 bar
reservoir 12l env
Revenir en haut Aller en bas
jfgmog

jfgmog

Modéle de votre(vos) mogs : 411.120
Localisation : YZERON Mt du Lyonnais 69
Nombre de messages : 141
Age : 60
Prénom : Jean-François
Date d'inscription : 14/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeLun 21 Mar 2011, 21:04

Salut à tous,
Fabien peux tu me donner la longueur des barres de poussées qui te servent de chandelles sur ton relevage, car il faut que je fasse comme toi,
car j'ai essayé de trouver celles d'origines et ce n'est trouvable qu'en Allemagne à des prix de "OUF"
Merci de me donner les cotes mini et maxi.
photo relevage d'origine sur un 411 - Page 2 63835
Bonne soirée
Jean-François
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4267
Age : 23
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeJeu 07 Jan 2016, 14:03

Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 5113
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeJeu 07 Jan 2016, 18:51

Bonjour

tu l'as trouvée où cette vidéo?? tu as piraté mon ordi scratch

c'était un exo pour montrer que la position du 3ème point était importante !
à+
Revenir en haut Aller en bas
TROMAS Arnaud
Admin
TROMAS Arnaud

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4267
Age : 23
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeJeu 07 Jan 2016, 19:22

Tu avais demandé sur un autre sujet de la mettre sur Youtube pour qu'elle soit plus lisible, car sur le site ou elle était, tout le monde ne pouvait la voir
Revenir en haut Aller en bas
Arnaud89



Modéle de votre(vos) mogs : 411
Localisation : Montréal
Pays : france
Nombre de messages : 27
Age : 39
Prénom : Arnaud
Année : 1964
Date d'inscription : 02/08/2015

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeMar 20 Sep 2016, 13:15

Bonjour, je sais que le post est assez vieux mais je viens de finir mon relevage et je n'ose pas m'en servir...
Je me demande quel est la résistance du support de pont ( cette barre qui tient les rotules de bras de relevage ), J'ai peur que ça casse !!

photo relevage d'origine sur un 411 - Page 2 Dscn2914
photo relevage d'origine sur un 411 - Page 2 Dscn2913
photo relevage d'origine sur un 411 - Page 2 Dscn2810
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 5113
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeDim 26 Mar 2017, 19:50

bonjour

cheers il est beau ton John Deere!

j'espère que depuis tu t'en sers !
si tu t'es pris sur la fixation d’origine sur le pont ! c'est fait pour ! ça va pas casser

à+
Revenir en haut Aller en bas
Unimog 84

Unimog 84

Modéle de votre(vos) mogs : aucun pour l'instant !

En projet d'achat !

Pourquoi pas un 416 !
Localisation : Salon de Provence
Pays : france
Nombre de messages : 199
Age : 31
Emploi/loisirs : Agent d'entretien Territorial Sapeurs/Pompiers Volontaire
Prénom : Mika
Date d'inscription : 06/01/2013

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeDim 25 Fév 2018, 12:43

Bonjour a tous !
Ou peut t'on trouvé une pompe hydraulique pour monté sur un 411 de 1965 qui n'en et pas équipé pour pouvoir avoir des sorties av et ar hydraulique et utilisé le relevage Ar .
merci de vos réponse bounce
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 5113
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeDim 25 Fév 2018, 12:58

Bonjour

si tu veux de l'origine ! les revendeurs classiques comme mogparts.de mais c'est pas donné

sinon une pompe à engrenage classique va très bien

un exemple choisi au hasard https://www.hydrodis.com/911-a-engrenages

à+
Revenir en haut Aller en bas
Unimog 84

Unimog 84

Modéle de votre(vos) mogs : aucun pour l'instant !

En projet d'achat !

Pourquoi pas un 416 !
Localisation : Salon de Provence
Pays : france
Nombre de messages : 199
Age : 31
Emploi/loisirs : Agent d'entretien Territorial Sapeurs/Pompiers Volontaire
Prénom : Mika
Date d'inscription : 06/01/2013

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeDim 25 Fév 2018, 13:10

Salut fred a tu des photos pour le montage le débit adéquat qui et monté sur le tiens ou lui de Fabien que j'ai vue et dotée de sortie av ar !plus relevage merciii d'avance ces pour mon ami jean-seb fraichement inscrit ! et acquéreur d'un 411 il vient de faire ça présentation !
merci d'avance pour vos réponse est conseils !!!! photo relevage d'origine sur un 411 - Page 2 251561 photo relevage d'origine sur un 411 - Page 2 63835
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 5113
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

photo relevage d'origine sur un 411 - Page 2 Empty
MessageSujet: Re: photo relevage d'origine sur un 411   photo relevage d'origine sur un 411 - Page 2 Icon_minitimeDim 25 Fév 2018, 19:00

Bonjour

je n'ai pas de photo sous la main , elle sort 30l mn /170 bars il me semble , j'étais allé la faire mesurer , pour le relevage ou la grue ça suffit pour le treuil hydraulique , c'est bien trop peu !

Par contre je ne sais si avec une simple courroie on peut passer plus de débit !

j'ai 4 sorties ar alimentées par 2 distrib doubles effet et il me reste un simple effet dispo sur mon boitier !

à+
