 Restauration treuil Garwood GMC

Aller en bas
AuteurMessage
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 10:27

Bonjour,
J'essai de redonner un coup de jeune à ce treuil Garwood issu d'un GMC.

Il fait son poids le bétail !
Restauration treuil Garwood GMC 20180136


Restauration treuil Garwood GMC 20180124

Bien immobilisé pour commencer à travailler
Restauration treuil Garwood GMC 20180127


Restauration treuil Garwood GMC 20180125


Restauration treuil Garwood GMC 20180122


Restauration treuil Garwood GMC 20180126

Couronne à mi-usure
Restauration treuil Garwood GMC 20180130


Restauration treuil Garwood GMC 20180135


Restauration treuil Garwood GMC 20180133
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 10:31

Mauvaise surprise, la fourchette de crabotage est "à moitié HS", il manque un morceau...
Je vais tenter une copie en mécano-soudé

Restauration treuil Garwood GMC 20180138
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2076
Age : 57
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 10:42

on en trouve sur la baie ..

https://www.ebay.fr/itm/CCKW-G-508-Garwood-Heil-Winch-Shifter-Yoke-12Y6204-of-Assembly-2202067/262165601119?hash=item3d0a499b5f:g:RpkAAOSwNphWWiq~

Restauration treuil Garwood GMC S-l16010

135 €...
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 17:54

Bonjour

là ??

un peu moins cher Laughing http://jeep-dodge-gmc.com/smi/description/gmc/GM2202067

sinon

tu tapes jeep dodge /gmc sur un moteur de recherche , il y a 3 ou 4 sites en france qui vendent en ligne ou pas ! il faut leur demander

à+
Revenir en haut Aller en bas
En ligne
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 18:39

fred a écrit:
Bonjour

là ??

un peu moins cher Laughing http://jeep-dodge-gmc.com/smi/description/gmc/GM2202067

sinon

tu tapes jeep dodge /gmc sur un moteur de recherche , il y a 3 ou 4 sites en france qui vendent en ligne ou pas ! il faut leur demander

à+

Merci pour l'info.
J'ai commencé à en refaire une, si je galère je prendrai l'option achat.
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 20:05

Bonjour

tu trouveras dans ces entreprises les kit joints ! car ils sont en pouces ! c'est plus facile de passer par les pièces d'origine que de chercher les cotes pour les acheter à part

à+
Revenir en haut Aller en bas
En ligne
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeVen 19 Jan 2018 - 20:30

fred a écrit:
Bonjour

tu trouveras dans ces entreprises les kit joints ! car ils sont en pouces ! c'est plus facile de passer par les pièces d'origine que de chercher les cotes pour les acheter à part

à+

ok Restauration treuil Garwood GMC 63835
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeSam 20 Jan 2018 - 18:30

J'ai avancé sur la copie de la fourchette de crabotage, et je ne suis pas trop mécontent de moi Embarassed

Tout d'abord un morceau de ferraille de récup bien costaud d'épaisseur similaire
Restauration treuil Garwood GMC 20180142


Hop dans la forge cuisson 20 minutes thermostat 12
Restauration treuil Garwood GMC 20180147


Mise en forme
Restauration treuil Garwood GMC 20180144
Restauration treuil Garwood GMC 20180145
Restauration treuil Garwood GMC 20180146

Dégrossi
Restauration treuil Garwood GMC 20180143


ça commence à ressembler
Restauration treuil Garwood GMC 20180148

Ajout des pions de contact, soudure bien pénétrée 90 ampères à la 2,5, faut que ça chauffe
Restauration treuil Garwood GMC 20180149

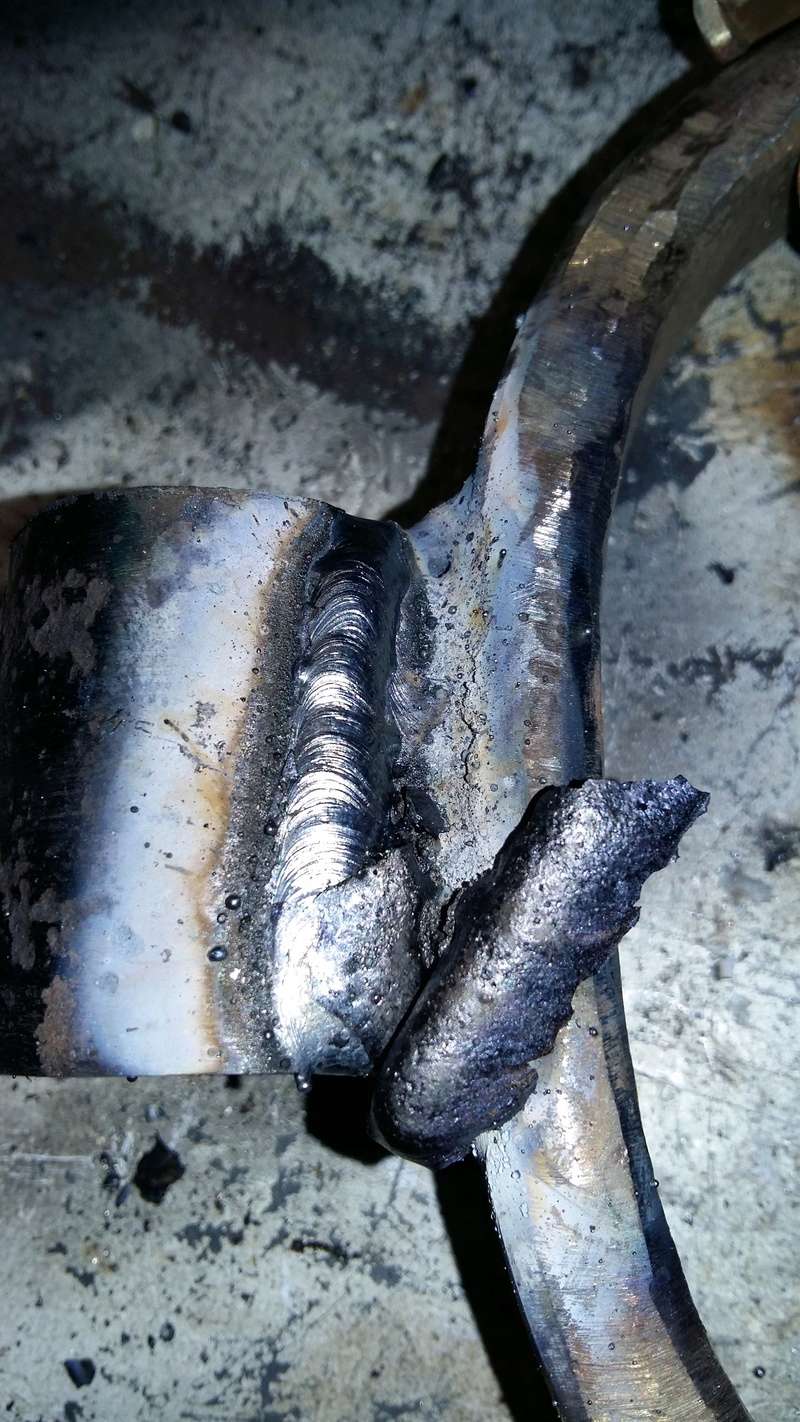

Je continue le jeu de construction avec l'ajout de la pièce qui va recevoir l'axe et permettre le pivot
Restauration treuil Garwood GMC 20180152
Restauration treuil Garwood GMC 20180150

Premiers essais, quelques retouches et c'est bon
Restauration treuil Garwood GMC 20180154

Je continue l'assemblage
Restauration treuil Garwood GMC 20180151


C'est tout pour aujourd'hui, à suivre...
Revenir en haut Aller en bas
a607



Modéle de votre(vos) mogs : 0
Localisation : 68000
Pays : france
Nombre de messages : 246
Date d'inscription : 15/04/2010

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeSam 20 Jan 2018 - 18:36

Félicitations Shocked
Revenir en haut Aller en bas
lolo 25

lolo 25

Modéle de votre(vos) mogs : unimog 421
Localisation : doubs
Pays : france
Nombre de messages : 648
Emploi/loisirs : forêt, VTT, mecanique
Année : 1970
Date d'inscription : 15/11/2014

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeSam 20 Jan 2018 - 21:08

superbe travail et beau boulot a la forge Restauration treuil Garwood GMC 251561 Restauration treuil Garwood GMC 251561  Restauration treuil Garwood GMC 879833
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeDim 21 Jan 2018 - 20:07

L'avancement du jour :
Restauration treuil Garwood GMC 20180155
Restauration treuil Garwood GMC 20180156
Restauration treuil Garwood GMC 20180161
Restauration treuil Garwood GMC 20180159
Restauration treuil Garwood GMC 20180157
Restauration treuil Garwood GMC 20180160
Restauration treuil Garwood GMC 20180158
Restauration treuil Garwood GMC 20180162
Restauration treuil Garwood GMC 20180165
Restauration treuil Garwood GMC 20180163
Restauration treuil Garwood GMC 20180171
Restauration treuil Garwood GMC 20180166
Restauration treuil Garwood GMC 20180167
Restauration treuil Garwood GMC 20180164
Restauration treuil Garwood GMC 20180172
Restauration treuil Garwood GMC 20180168
Restauration treuil Garwood GMC 20180169
Restauration treuil Garwood GMC 20180170


A suivre ...
Revenir en haut Aller en bas
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeDim 28 Jan 2018 - 18:15

Avancement du jour :

Mauvaise surprise vis cassée dans l'axe...
Restauration treuil Garwood GMC 20180175

Quelques points de soudure pour créer un choc thermique et une accroche pour une pince et c'est bon:
Restauration treuil Garwood GMC 20180174
Restauration treuil Garwood GMC 20180176
Restauration treuil Garwood GMC 20180178


Restauration treuil Garwood GMC 20180177

Restauration treuil Garwood GMC 20180180

Rotor de frein:
Restauration treuil Garwood GMC 20180182

Garniture du frein, sans doute avec de l'amiante:
Restauration treuil Garwood GMC 20180179
Restauration treuil Garwood GMC 20180181
Restauration treuil Garwood GMC 20180184
Restauration treuil Garwood GMC 20180183

A suivre ...
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeDim 28 Jan 2018 - 18:43

Bonjour

beau boulot de copie !! pour la fourchette , le verrouillage sans utiliser le tour cheers

Par contre ! s'était pour te faire plaisir ! ça devait être plus simple de refaire et souder un patin à l'électrode fonte ou inox directement sur celle d'origine , non ??

bonne suite !
Revenir en haut Aller en bas
En ligne
tobec

tobec

Modéle de votre(vos) mogs : 421 141 ex EDF

Localisation : Oise
Pays : france
Nombre de messages : 173
Age : 44
Prénom : Sam
Année : 1981
Date d'inscription : 16/02/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeLun 29 Jan 2018 - 4:18

fred a écrit:
Bonjour

beau boulot de copie !! pour la fourchette , le verrouillage  sans utiliser le tour cheers

Par contre ! s'était pour te faire plaisir ! ça devait être plus simple de refaire et souder un patin à l'électrode fonte ou inox directement sur celle d'origine , non ??

bonne suite !

Merci !
Le soudage de la fonte, oui ça peut être une option, mais le soucis est que je ne connais pas la nuance et toutes les fontes ne sont pas soudables. Et puis ça implique un préchauffage vers 500°c environ en fonction du type de fonte et un refroidissement contrôlé pour éviter les problèmes de fissuration...bref pas simple si on veut faire ça bien.
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeLun 29 Jan 2018 - 12:23

Bonjour

En fait les précautions que tu donnes sont pour des grandes pièces ! au début je chauffais au chalumeau , je plaçais la pièce dans du sable "chaud " pour le refroidissement ...

Depuis , j'ai soudé des collecteurs, des couvercles de réducteurs ..et autres , si les pièces ne sont pas volumineuses , en soudant de tout petits cordons pour ne pas faire monter la pièce en température ,çà se pase bien !

Je fais à l'électrode fonte ou inox passe chez "le soudeur.com" c'est là que j'ai trouvé l'idée des électrodes inox !

les seuls pb que j'ai eu c'est sur une plaque de fond de poêle à bois

à+
Revenir en haut Aller en bas
En ligne
umogpaul



Modéle de votre(vos) mogs : 421 122
Localisation : berlaimont (59)
Pays : france
Nombre de messages : 26
Date d'inscription : 26/10/2016

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeMar 30 Jan 2018 - 7:54

Les pièces mécanique qui ont des contraintes ne sont pas en fonte, mais en acier moulé et se soudent comme l'acier? pour les pièces d'appareils de chauffage,fonte cuite et recuite impossibles a souder
Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitimeMar 30 Jan 2018 - 12:07

Bonjour

on trouve une infinité de fontes ! malléables à Coeur blanc, Noir, des fontes à Graphite ,lamellaire sphéroidal ................

certaines sont utilisées pour des pièces mécaniques ,idem pour les inserts , j'ai déjà soudé des armatures de portes sans soucis et des chenets de poêle

Impossible de généraliser , certaines ça se passe bien , d'autres pale

à+
Revenir en haut Aller en bas
En ligne
Vercholan



Modéle de votre(vos) mogs : 411 112 de 1963
Localisation : 38
Pays : allemagne
Nombre de messages : 52
Date d'inscription : 05/01/2017

Restauration treuil Garwood GMC Empty
MessageSujet: Gar Wood   Restauration treuil Garwood GMC Icon_minitimeMar 29 Mai 2018 - 16:00

Bonsoir

J'ai aussi un Garwood sur mon 411 112 c'est Merco Grenoble Sté Louis Bourgeat en 1972 qui l'a monté

Le mien n'a pas de frein en bout de vis sans fin?
Je n'ai pas de pièces carrées à côté des roulements 6309?

J'ai un soucis avec les arbres et cardan d’entrée (coulisseau) ils ont du jeu

SMI n'en a plus, avez vous trouvé une source?

C'est du 26/32 mm 6 cannelures?

Merci

Revenir en haut Aller en bas
Contenu sponsorisé




Restauration treuil Garwood GMC Empty
MessageSujet: Re: Restauration treuil Garwood GMC   Restauration treuil Garwood GMC Icon_minitime

Revenir en haut Aller en bas

Restauration treuil Garwood GMC
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES RESTAURATIONS :: Du premier jour à aujourd'hui, venez présenter votre restauration :: les restaurations de sous ensembles et pieces-
Sauter vers:
