 levier de frein a main

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: levier de frein a main   Mar 14 Juin 2016, 19:22

salut,
j'ai un soucis avec le levier de frein à main du 421.
il bouge beaucoup de droite à gauche.
j'aperçois 2 vis de fixation...elles sont bien serrées sur le couvercle de la boite
.
j'ai rajouter des grosses rondelles pour mieux plaquer le support
et les vis bougent ensemble avec le levier
scratch
quelqu'un a t'il un photo du support seul  que je vois comment il est fait et comment le démonter ?

c'est la pièce n° 150

merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
korrigan

avatar

Modéle de votre(vos) mogs : 411 et 421
Localisation : 29
Pays : france
Nombre de messages : 212
Age : 35
Année : 59
Date d'inscription : 09/05/2010

MessageSujet: Re: levier de frein a main   Mar 14 Juin 2016, 23:04

Il y a une troisième vis à l'avant du support on voit son emplacement au milieu du couvercle n 50
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gloubi



Modéle de votre(vos) mogs : 411 120
Localisation : 23 creuse
Pays : france
Nombre de messages : 82
Année : 1969
Date d'inscription : 03/03/2013

MessageSujet: Re: levier de frein a main   Mer 15 Juin 2016, 14:35

Salut,Sur mon 411 (est-ce la meme boite?) il y a une vis et un goujon à l'avant de ce support.Les vis à l'arriere sont assez courtes.Pour demonter le support,j'ai demonté le l'emeteur(hydraulique) de blocage de differenciel,puis le levier(153) qui enclenche le pont avant en enlevant le clips de sont axe et en demontant l'axe de la pieces 163. Je croit qui faut debrancher la piece qui fait liaison entre le levier et les cable de frein à main . Et il n'y a plus qu'a devisser les 3 vis et l'ecrou du support. Verifie la soudure de l'axe du frein à main (c'est cette soudure qui avait cassée sur le mien). Voila une photo ou tu peut voir la vis et l'ecrou à l'avant du support


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: levier de frein a main   Ven 17 Juin 2016, 10:49

sur le 421 c'est différent au niveau du levier et de sa fixation...
j'ai réussi à démonter hier.
et il y a eu réparation antérieure.
les filetages d'origine ont disparu pour laisser place à des inserts filetés


ceux ci ont un peu de jeu mais vraiment très peu.
en revanche l'aluminium du carter est usé tout autour de ceux ci.
du coup les inserts dépassent du couvercle de boite
même en serrant fort, je ne touchais donc pas le couvercle avec le support du levier de frein.
j'ai intercalé des rondelles épaisses avec un diamètre intérieur un peu plus grand que celui des inserts
et remonté le support du coup il plaque les rondelles sur le couvercle et ne bouge plus du tout
cheers cheers cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CALETTI

avatar

Modéle de votre(vos) mogs : 411
Localisation : MUHLBACH/BRUCHE (67130)
Pays : france
Nombre de messages : 804
Age : 50
Prénom : Bruno
Année : mai 67
Date d'inscription : 19/06/2009

MessageSujet: Re: levier de frein a main   Ven 17 Juin 2016, 12:17

salut ;
tu ne peu pas tarauder plus gros ?
ou dévissé les goujons et les coller?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 18:49

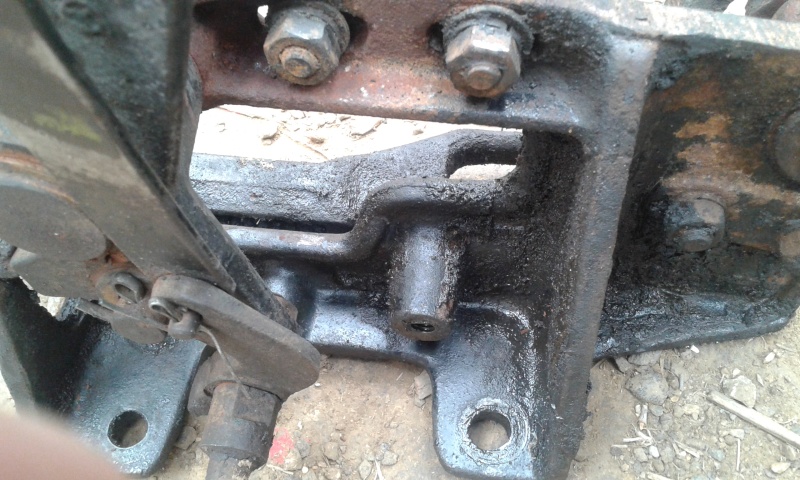

ça n'a pas tenu...
un insert est sorti de couvercle de boite et le levier de frein à main n'est plus tenu




du coup j'ai un gros trou dans le couvercle
je vois pas trop comment réparer ceci ...
ou alors démonter le couvercle de boite pour poser une vis par en dessous ? scratch
mais ça risque de toucher la grille juste en dessous
ou alors me servir des deux vis à gauche qui ne servent à rien
et faire une petite patte métallique  pour aller jusqu'au levier



vos idées seront les bienvenues cheers

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4149
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 19:12

Bonjour

-Tu refais un insert en alu , ou tu soustraites ,il y au moins 3 spécialistes de" je fabrique tout et n’importe quelle forme du moment que c'est compliqué!"

et tu le colles au scelbloc de chez loctite ou autre !

-Tu essayes à la "soudure à froid " version" pro " epoxy bicomposant !

-le mieux évidemment étant la dépose et le remplissage à la soudure "alu"

bon courage

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CALETTI

avatar

Modéle de votre(vos) mogs : 411
Localisation : MUHLBACH/BRUCHE (67130)
Pays : france
Nombre de messages : 804
Age : 50
Prénom : Bruno
Année : mai 67
Date d'inscription : 19/06/2009

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 19:22

je pensais la même chose , déposer souder
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
narko



Modéle de votre(vos) mogs : 411
Localisation : Montbronn (Moselle)
Pays : france
Nombre de messages : 1176
Age : 30
Emploi/loisirs : Électrotechnicien
Prénom : Mathieu
Année : 1959
Date d'inscription : 27/09/2014

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 20:07

démonter nettoyer et "souder" à l'époxy bi-composants
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tito

avatar

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2519
Age : 51
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 20:58

c'est bien ton idée de patte métallique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GDT



Modéle de votre(vos) mogs : Unimog 411 110 +
411 112 + 411 119
Localisation : VOSGES
Pays : france
Nombre de messages : 880
Prénom : Gérard
Année : 1957,1961 et 1964
Date d'inscription : 09/04/2011

MessageSujet: Re: levier de frein a main   Mar 21 Juin 2016, 22:24

sinon pour éviter un démontage en dépannage souder un fer plat pour reprendre le boulon de fixation de la tôle qui bouche le trou du levier de prise de force et si possible percer le support du frein à main pour prendre au passage le boulon à coté de celui HS.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mich

avatar

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1522
Age : 44
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 10:10

Une pièce métallique qui se boulonne sur les deux boulons qui ne serve à rien, et qui vient se reprendre sur le bâti du levier... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 10:55

merci pour vos idées ..
il en résulte une première chose...
je ne vais pas échapper à la dépose du couvercle.
ensuite cette nuit ..

ça a bien tourné dans le ciboulot...

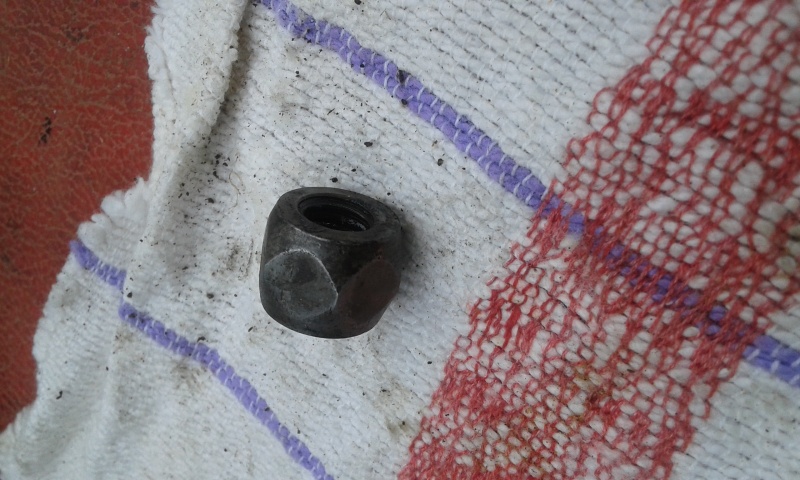

sachant que j'ai déjà un trou de forme hexagonale
et que j'ai l'insert adapté
pourquoi ne pas lui souder une rondelle
comme ceci

je l'installe ensuite par l'interieur .
le cordon de soudure devrait faire comme un coin et se coincerait dans le couvercle
la forme hexagonale l'empêchant  toujours de tourner
reste à le coller s'il ne tient pas pour ne pas qu'il tombe dans la boite
ou simplement trouver un écrou  avec embase


et au démontage  suivant l'état des 2 autres fixations,
je m'en occuperai également de la même manière tant qu'à y être ..

par contre je n'ai plus en tête les précautions à prendre pour la dépose du couvercle ? scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gloubi



Modéle de votre(vos) mogs : 411 120
Localisation : 23 creuse
Pays : france
Nombre de messages : 82
Année : 1969
Date d'inscription : 03/03/2013

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 15:07

Salut,ce que je ferais dans ce cas:C'est de deposer le couvercle,bien degraisser et reboucher le trou avec de l'epoxy bicomposant.Ensuite,je prendrais un carré 30x30 (plein,pas un tube) que je fixerais sur les vis qui maintiennent la plaque restangulaire de gauche (sans enlever la plaque) avec des trous dans le carré de 9mm. je percerais le support de façon à ce que le trou corresponde plus ou moins avec le centre du carré,je repererais sur le carré l'endroit ou debouche ce trou en faisant un montage à blanc et de preference avec un preperçage du support(ça donnera plus de precision). Ensuite,percage du support à 10mm et taraudage du carré au meme diametre (de façon à avoir le mois de jeu possible entre le carré et le support).
Mise en place de la vis entre carré et support puis les 2vis de la petites plaque (c'est là que des trous de9mm te seront utiles si il y a un petit decalage)
La coupe du carré doit bien plaquée sur le support. Apres,une soudure entre le carré et le support montéspuis demontés(pour la soudure en dessous). essaie de faire la soudure sans trop faire chauffer pour eviter les deformation quite à yaler petite à petit.

A+

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 19:35

j'ai un peu de mal à suivre ton processus !!
scratch
tu dis utiliser les vis à gauche avec une barre de 30X30
et percer un trou taraudé dans le bout
et ensuite percer le support du levier

là ou il y a une fleche ..
en une fois monter souder la barre et le support ...
c'est bien ainsi ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gloubi



Modéle de votre(vos) mogs : 411 120
Localisation : 23 creuse
Pays : france
Nombre de messages : 82
Année : 1969
Date d'inscription : 03/03/2013

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 20:17

Salut,oui,c'est ça mais la soudure est facultative.mais elle donnerait plus de rigidité à l'ensemble.

desolé de ne pas m'etre expliqué plus clairement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gloubi



Modéle de votre(vos) mogs : 411 120
Localisation : 23 creuse
Pays : france
Nombre de messages : 82
Année : 1969
Date d'inscription : 03/03/2013

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 20:19

Si c'est le coté ou l'insert à été arraché
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4149
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: levier de frein a main   Mer 22 Juin 2016, 21:47

Bonjour

coté dépose !

tout mettre au point mort , caler le mog pour que la boite soit horizontale

comme le mog est penché mettre le frein à main pour ne pas qu'il descende seul !!!! geek




j'y vais
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zombinis

avatar

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1875
Age : 53
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

MessageSujet: Re: levier de frein a main   Mar 28 Juin 2016, 19:03

Ayant besoin du 421 en fin de semaine,
je n'ai pas le temps de déposer le couvercle
ni d'appliquer une solution définitive
j'ai donc trouvé une solution  " rustine "
grâce aux deux vis juste à coté
et à la forme du support de levier de ce coté là



on voit sur la photo juste à droite il y a un petit retour de la pièce de fonderie
j'y ai apliqué une petite plaque d'acier de 8 mm d'épaisseur
et mis des vis plus longues



ça fonctionne très bien ainsi
et ça le restera jusqu'à ce que je trouve le temps de déposer le couvercle et de trouver 3 écrous à embase.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: levier de frein a main

Revenir en haut Aller en bas

levier de frein a main
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Levier de frein à main
» A la recherche d'un levier de frein à main
» [e36 325 tds an 96] Changement levier de frein a main
» levier de frein a main
» Vends levier frein à main alfetta gtv.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: mécanique-
Sauter vers:
