 Fonctionement treuil Pan

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 11 Jan 2016, 09:15

Merci pour les photos Stéphane ça donne des idées.
Sur un forum spécial "Latil" j'ai trouvé un post relativement intéressant décrivant un montage de Pan mécanique radiocommandé :
http://lord.anonymous.free.fr/forum_aceboard_latil/viewtopic.php?t=211&postdays=0&postorder=asc&start=15&sid=e74686a5d70a32b039a6266e3bdd39f6
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeVen 15 Jan 2016, 08:40

Et bien voilà le Pan est en pièces détachées !
Il a un peu souffert dans son ancienne vie mais rien de bien méchant j'espère.
La couronne est en bon état.
J'ai "juste" deux spi et deux roulements à changer : un fatigué sur l'arbre principal et un sur la vis sans fin qui a perdu un rouleau.
Fonctionement treuil Pan - Page 2 Dsc_0810
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeVen 15 Jan 2016, 11:41

Eric,
Tu disais dans un de tes précédents message qu'il fallait trouver la bonne démultiplication pour que le treuil avance assez vite.
Tu me conseille quoi comme vitesse d'entrée sur le treuil ?
Revenir en haut Aller en bas
eric88

eric88

Modéle de votre(vos) mogs : 421140, année 1977
Localisation : VECOUX
Pays : france
Nombre de messages : 1029
Age : 58
Emploi/loisirs : gerant d'une chaudronnerie
Prénom : ERIC
Année : 1977
Date d'inscription : 29/08/2011

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeVen 15 Jan 2016, 19:26

Salut Arnaud, je controlerai demain, je crois que j'ai un rapport de 1/1, mais je reconfirmerai .
J'avais avant un Garwood, j'avais augmenté la vitesse avec des pignons différents car il ramait vraiment .
J'avais essayé avec la même démultiplication que le Garwood sur le pan,mais ça allait trop vite .
Je te reconfirme ça demain soir, je suis au bois toute la journée demain .

Bye

ERIC Fonctionement treuil Pan - Page 2 471637
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeVen 15 Jan 2016, 21:01

Merci Eric, mais pas d’inquiétude ça ne presse pas !
Revenir en haut Aller en bas
vodkapom



Modéle de votre(vos) mogs : 406
Localisation : 38
Pays : france
Nombre de messages : 39
Age : 41
Prénom : Fred
Date d'inscription : 06/05/2013

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 06 Mar 2017, 13:18

Salut voisin !

Joli treuil !!!

J'avais commencer a Fonctionement treuil Pan - Page 2 761908  pour équiper mon mog et avec un treuil simple tambour j'ai pas trouver comment conserver la tribenne ...
Par contre j'avais pas mal avancer pour une benne qui vide juste sur l’arrière.

Fonctionement treuil Pan - Page 2 Equipe10

Fonctionement treuil Pan - Page 2 Equipe11

Fonctionement treuil Pan - Page 2 Equipe12


C'est dessiné avec mon treuil de touriste (en bleu), mais je me suis pas mal inspirer des montages de gros treuils, il reste pas mal de place entre les vérins et la cabine.
Peux tu me faire passer les cotes de ton treuil? il me faudrait les largeurs totale (hors chassis) et des carters droit ( Coté roue crantée ) gauche et celle du tambour dire de voir comment l’intégrer a mon châssis et gérer le chemin de câble.


Pour info j'ai pas dessiner le camion, il se télécharge ici : https://3dwarehouse.sketchup.com/model.html?id=6a6f2ab2-06d0-435b-b466-3c8d19b7a2e7

Bonne journée !
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 06 Mar 2017, 14:01

Salut Fred !
Tu veux les cotes du mien de treuil ??? De mon Pan ?
Si c'est le cas le plus simple c'est que tu passes boire une bière à la maison comme ça tu pourras mieux te rendre compte.
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 06 Mar 2017, 14:42

Si tu tiens absolument à conserver la tri-benne il n'y a pas 36 solutions :
La première que je préfère ce serait de trouver un treuil  R 69 M1 HW ou R 79 M1 ZW qui se loge intégralement sous la benne :
Fonctionement treuil Pan - Page 2 Mog-na10

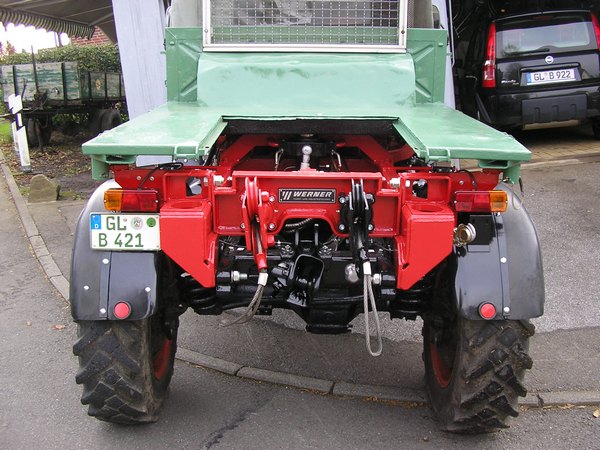

La seconde serait de trouver ce type là qui se fixe sur un faux châssis derrière la cabine et de modifier la benne pour qu'elle épouse le volume du treuil :
Fonctionement treuil Pan - Page 2 U_421_10
Fonctionement treuil Pan - Page 2 Image10


Une variante de cette dernière est de réduire d'un tiers la benne :
Fonctionement treuil Pan - Page 2 D90_1510


La dernière c'est de placer un treuil mobile sur relevage arrière (c'est la solution que j'ai mise en œuvre sur mon 406). L’inconvénient majeur de cette dernière solution c'est que tu perds l'avantage du mog à pouvoir effectuer de grosses traines sans cabrer.

Pour ma part j'ai trouvé un compromis qui me correspond bien car je ne fais pas de traine. J’abats, je tire, je débite, je fends et je charge mes 4m3 et je n'ai plus qu'à benner arrivé à la maison. Je ne fais que du bois de chauffage.
Si c'était à refaire je trouve quand même que mon Pan sur mon châssis trois points est bien trop lourd. Heureusement que j'ai réussi à limiter au maximum le porte à faux arrière.

Revenir en haut Aller en bas
fred

fred

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 6217
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 06 Mar 2017, 19:39

@vodkapom a écrit:
Salut voisin !

Joli treuil !!!

J'avais commencer a Fonctionement treuil Pan - Page 2 761908  pour équiper mon mog et avec un treuil simple tambour j'ai pas trouver comment conserver la tribenne ...
Par contre j'avais pas mal avancer pour une benne qui vide juste sur l’arrière.

Fonctionement treuil Pan - Page 2 Equipe10




Pour info j'ai pas dessiner le camion, il se télécharge ici : https://3dwarehouse.sketchup.com/model.html?id=6a6f2ab2-06d0-435b-b466-3c8d19b7a2e7

Bonne journée !

affraid qui a fait ce boulot de dingue ? des heures de travail!

tu sais si on peux l'enregistrer sous un autre format , j'ai des applications à faire avec ce genre de dessin!

merci
Revenir en haut Aller en bas
En ligne
vodkapom



Modéle de votre(vos) mogs : 406
Localisation : 38
Pays : france
Nombre de messages : 39
Age : 41
Prénom : Fred
Date d'inscription : 06/05/2013

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeLun 06 Mar 2017, 23:49

Panne elec depuis le début d'aprem ... Du coup soiré entre voisins Fonctionement treuil Pan - Page 2 471637 /taro /genepi ... il y avais du bon de vivre sans elec :ppppp

@Arnaud, je ne connaissais pas les treuils que tu site en référence, mais çà dois être impossible a trouver dans mon budget ...
Vue mon budget serré, je pensais partir sur un treuil simple tambour et ça complique encore le montage avec le vérin d'origine de la benne au milieu du chemin de cable... Mais bon je n'ai ni le vérin, ni l’agrainer, ni la benne donc tout a reconstruire ...
Je pensais que ton projet était en stand-by et voulais te faire profité de mes Fonctionement treuil Pan - Page 2 761908 Mais je prendrais bien les cotes de ton treuil pour faire connaissance IRL Wink

@Fred, J'ai fais le faux chassis pour le treuil et le bouclier, le reste j'ai tt recup sur le lien que j'ai lincker plus tôt. Regarde dans sketchup (c'est un freeware) pour des exports, j'ai tenté en .dae pour importer sous blender pour d'autre projets, mais c'est vite le bordel ... Après faut voir je bosse sous linux avec une vielle version de sketchup les dernière version gèrent peu être mieux les exports, voir une version pro (c'est pas bien de cracker ... ) Enfin PM si tu veux un coup de main sous sketchup Wink

Bonne soirée !
Revenir en haut Aller en bas
mich

mich

Modéle de votre(vos) mogs : Mb Trac 800
Localisation : Clabecq
Pays : belgique
Nombre de messages : 1851
Age : 47
Emploi/loisirs : Opticien
Prénom : Mich...el
Année : 1981
Date d'inscription : 10/04/2010

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeMar 07 Mar 2017, 09:52

Ha oui... Belle infographie... cheers
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 2076
Age : 57
Emploi/loisirs : unimog et SLK
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeMar 07 Mar 2017, 15:48

si tu pars sur l'idée de benner que vers l'arrière
Fonctionement treuil Pan - Page 2 761908
tu peux essayer d'installer deux vérins plus petits au lieu de 2
comme ici
Fonctionement treuil Pan - Page 2 Benne_10
et ainsi passer le câble entre ces deux-ci en le guidant avec des rouleaux
Fonctionement treuil Pan - Page 2 24510  Fonctionement treuil Pan - Page 2 251561
du coup tu gardes le treuil au centre du chassis
et au plus près de la cabine
ensuite  tu surélèves la benne comme sur la photo plus haut
Revenir en haut Aller en bas
Thibaut 07

Thibaut 07

Modéle de votre(vos) mogs : 406b/t de 1975
1250 de 1985
Localisation : Ardèche
Pays : france
Nombre de messages : 3481
Age : 32
Emploi/loisirs : chauffeur PL
Prénom : Thibaut
Date d'inscription : 11/04/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeMar 07 Mar 2017, 21:39

Vous parlez d'un treuil comme ça ? lol! lol! lol!

Fonctionement treuil Pan - Page 2 Img_2710

Fonctionement treuil Pan - Page 2 Img_2711

C'est le treuil sous plateau, compatible avec la benne de 2x2. Il n'y a qu'à mettre des réhausses de 5cm dans la partie femelle des rotules de benne, compatible avec le vérin de benne et le relevage cheers

2 modèles : l'un avec crabot pneumatique (embrayage, comme sur la première photo posée)) et l'autre avec un crabot manuel (la boule sur le coté du carter) mais enroulage, frein en charge et DÉROULAGE le tout commandé par pneumatique. J'ai le modèle à crabot.

Le seul problème c'est d'en trouver un !
Revenir en haut Aller en bas
Arnaud38

Arnaud38

Modéle de votre(vos) mogs : 406
Localisation : Sud Isère
Pays : france
Nombre de messages : 48
Age : 50
Prénom : Arnaud
Année : 1969
Date d'inscription : 23/01/2009

Fonctionement treuil Pan - Page 2 Empty
MessageSujet: Re: Fonctionement treuil Pan   Fonctionement treuil Pan - Page 2 Icon_minitimeMer 08 Mar 2017, 08:31

Wouah ! la chance !
Tu l'as trouvé où celui là ??
et à combien tu as réussié à le négocier ? si ce n'est pas trop indiscret.
Revenir en haut Aller en bas
