MessageSujet: Relevage sur benne   Sam 31 Jan 2015, 12:50

Bonjour a toutes et a tous

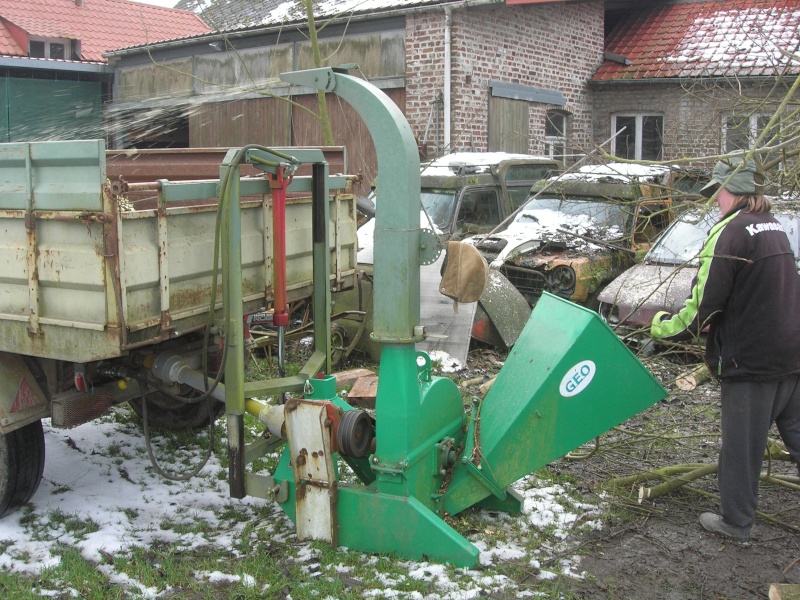

Comme promis depuis longtemps, voici quelques photos du relevage hydraulique sur l'AR de ma benne









J'en profite pour demander a roger qui a le même broyeur monté aussi sur un 421, quel Ø il arrive a passer?
Merci et bon WE


Dernière édition par umog le Sam 31 Jan 2015, 15:42, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chenapan52

avatar

Modéle de votre(vos) mogs : unimog 406 TRA 1984 ex forestier
blindage,disque,bloc air,relevage et pdf av, ar
Mb trac 1500
Localisation : 52170 CHEVILLON
Pays : france
Nombre de messages : 1312
Age : 36
Emploi/loisirs : grosse plomberie
Prénom : jonathan
Année : 1984
Date d'inscription : 03/02/2013

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 13:25

La prise de force passe dans le châssis de la benne ??
Peux tu faire d'autres photos du montage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Denis
Admin
avatar

Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9963
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 13:29

pas bête, ce montage !
excellent pour un outil porté qui n'a pas d'effort au sol, comme ce broyeur ou une fendeuse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cagouillard

avatar

Modéle de votre(vos) mogs : 421-123
Localisation : Charente (16)
Pays : france
Nombre de messages : 1330
Age : 35
Emploi/loisirs : paysan maraîcher
Prénom : manu
Année : 1974
Date d'inscription : 15/03/2010

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 13:37

Salut, merci pour les photos, j'ai le même broyeur, je passe en maxi 12 cm de diamètre de peuplier vert, mais parfois le boulon de sécurité coupe. Il est attelé sur un IH D326, il va bien niveau puissance.

Pour du chêne, je déconseille plus de 7 cm de diamètre, ça brasse quand même beaucoup le broyeur.
J'envisage un montage similaire avec remorque GMC, je cogite encore pour faciliter la vidange de la remorque qui ne benne pas.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
G-rom

avatar

Modéle de votre(vos) mogs : 404.114 de 1961 Baché / 404.114 de 1965 Tolé
Localisation : Trégourez (29)
Pays : france
Nombre de messages : 536
Age : 43
Emploi/loisirs : Conducteur PL-Manutentionnaire / Collecte déchets industiels
Prénom : Jérôme
Année : 1961 / 1965
Date d'inscription : 09/11/2011

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 13:56

Pas con comme idée... et en plus, je pense, facilement adaptable sur d'autre remorques....

petit hs:belle collection de Rancho; j'en ai eu deux (mes parents) Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://g-romtechnic.blogspot.com/ En ligne
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 624
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 13:58

pour chenapan52
oui la prise de force passe sous la benne et le palier AR est fait avec un outier de pompe a eau de camion berliet GR 280 si mes souvenirs sont bons, d'autres photos a suivre
Pour Cagouillard
c'est bien ce que je pensais, j'ai fait un multiplicateur avec 3 courroies, mais elles arrivent a patiner au dessus de 6/7 cm.
Je vais revoir le problème avec des poulies plus grandes pour avoir plus de contact courroie poulie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 624
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 15:34

d'autres photos


l'avant de la benne, la P de F est alignée avec celle du mog, mais obligé de la débrancher pour les manoeuvres





le palier de PdeF ar sur base d'une pompe a eau de camion RVI gr 280









Cagouillard, ou as tu un boulon de sécurité, je n'en vois ps nulle part?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cagouillard

avatar

Modéle de votre(vos) mogs : 421-123
Localisation : Charente (16)
Pays : france
Nombre de messages : 1330
Age : 35
Emploi/loisirs : paysan maraîcher
Prénom : manu
Année : 1974
Date d'inscription : 15/03/2010

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 16:38

Sur le cardant, côté broyeur, c'est un cardant avec boulon de cisaillement, diamètre 6. Il était livré de série, et je dois dire que c'est très utile pour protéger la transmission du tracteur. Un fois j'ai mis un gros morceau noueux, le tracteur à calé net No

Dans ce genre là:



A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 624
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 16:59

mon cardan, livré de série aussi, n'a pas de sécurité.
Encore heureux que j'ai les courroies alors!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cagouillard

avatar

Modéle de votre(vos) mogs : 421-123
Localisation : Charente (16)
Pays : france
Nombre de messages : 1330
Age : 35
Emploi/loisirs : paysan maraîcher
Prénom : manu
Année : 1974
Date d'inscription : 15/03/2010

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 17:15

Le soucis de ces broyeurs, c'est la faible inertie, dans du bois dur ça cogne pas mal, la sécurité est une sage précaution.
Je comprend pas pourquoi tes courroies patinent, il y en a trois quand même. Le diamètre des poulies n'est pas si petit. Tu tournes à quelle vitesse avec la démultipliée ?

Il y a des gros broyeurs à herbe qui demandent 100 ch mais en 1000 tr/min, ils ont pas plus de courroies et les poulies sont pas très grosses.

Tes courroies ne touchent pas le font de la gorge des fois ?

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 624
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: Relevage sur benne   Sam 31 Jan 2015, 17:27

non non, les poulies et courroies sont en bon état, sur les broyeurs a herbe, les poulies sont quand même plus grandes, c'est ce qui me manque, du contact poulies courroies
Pour la multiplication, j'ai 1.25/1, le broyeur tourne a 540 tr, mais ca permet de tourner un peu moins vite en régime moteur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
babali80

avatar

Modéle de votre(vos) mogs : 416
Localisation : Somme
Pays : france
Nombre de messages : 1829
Age : 40
Emploi/loisirs : Bureau d'étude robinetterie
Prénom : Olivier
Date d'inscription : 12/01/2009

MessageSujet: Re: Relevage sur benne   Lun 02 Fév 2015, 22:06

Il y a de bonnes idées sur ce montage!
Fred n'a pas encore vu la Xantia et l'ami 8 break en arrière plan????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4574
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage sur benne   Lun 02 Fév 2015, 23:03

Bonjour

si si ! geek mais 2 ranchos qui pourrissent ! c'est dommage certains en cherchent !

le relevage sur la remorque ! c'est une bonne idée mais il ne faut pas être tête en l'air! si tu lèves sans déposer le cardan !affraid absolument inutilisable pour moi No

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
umog

avatar

Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 624
Age : 67
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

MessageSujet: Re: Relevage sur benne   Mar 03 Fév 2015, 08:19

Pour Fred
Pas de soucis, le cardan du broyeur reste en place, il y a la place pour la course du relevage.
Pour ce qui est ds rancho,l n'y avait déja plus grand chose de récupérable quand je les ai eues, les carosseries simca 1100 ont très mal vieillies, si quelqu'un cherche des pièces carosseries plastiques, ca débarrassera.
J'en ai une refaite a l'abri, moteur a revoir.
