 Attache arrière

Aller en bas
AuteurMessage
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Attache arrière   Attache arrière Icon_minitimeVen 19 Déc 2014, 21:15

Voila un magnifique principe pour une attache arrière réglable pour nos Mog.

Attache arrière Attach10

C'est le genre de truc qui me botte à fond.

Vivement que j'ai un peu de temps.

En attendant, je vais devoir modifier le timon de ma remorque à bois pour le remonter de 30 cm histoire d'arriver au crochet d'origine.

--> Çà ira plus vite

à Attache arrière 761908
Revenir en haut Aller en bas
TJ.Planté

TJ.Planté

Modéle de votre(vos) mogs : 404, U1300 camping car et 1300L pompiers
Localisation : 6280 Loverval (Gerpinnes)
Pays : belgique
Nombre de messages : 1985
Age : 76
Emploi/loisirs : Retraité/4x4 en LR Defender et vidéo animalière (gros gibier)
Prénom : Jacques
Année : 1981 pour le camping car
1983 pour le pompier
le 404 est plus vieux mais je dois voir le certificat d'immatriculation, je ne sais pas par coeur.
Date d'inscription : 14/04/2009

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeVen 19 Déc 2014, 21:34

Ce qui est bien aussi c ' est un timon réglable.

Attache arrière Bv84jz10
Revenir en haut Aller en bas
cagouillard

cagouillard

Modéle de votre(vos) mogs : 421-123
Localisation : Charente (16)
Pays : france
Nombre de messages : 1324
Age : 36
Emploi/loisirs : paysan maraîcher
Prénom : manu
Année : 1974
Date d'inscription : 15/03/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeVen 19 Déc 2014, 21:37

Salut, c'est vrai que c'est le genre de truc hyper utile surtout pour une utilisation agricole.

Pour 411/421, ce doit pas être trop compliqué à fabriquer.

A+
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeVen 19 Déc 2014, 21:41

Mon frangin m'avais fabriqué une superbe attache mais je n'ai pas pu la mettre car je ne savais pas mettre de renfort vers le châssis (à cause du relevage).

C'étais une copie de celle de son 406.

Une attache avec plusieurs niveaux.

Je cherche la photo
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeVen 19 Déc 2014, 21:57

Je suis trop bordélique. Attache arrière 334460
Les photos sont sur mon pc au boulot.

Ce sera pour lundi.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 22 Déc 2014, 06:11

V'la l'attache en question:
Attache arrière Attach10
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2581
Age : 53
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 22 Déc 2014, 08:02

belle réalisation.....
Revenir en haut Aller en bas
zombinis

zombinis

Modéle de votre(vos) mogs : 421 141 de 1975 ancien PL belge et maintenant VL français
Localisation : MELLAC 29300.sud finistère bretagne
Pays : france
Nombre de messages : 1993
Age : 55
Emploi/loisirs : VTT et unimog
Prénom : christian
Année : 01/1975
Date d'inscription : 09/01/2009

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 22 Déc 2014, 12:12

et si tu attaches au point le plus bas,
il y a un renfort pour éviter la torsion ?

en gros, tu as d'autres Attache arrière 3d-pho14
lol!
c'est du très beau travail
Attache arrière 879833 au frangin
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 22 Déc 2014, 20:07

Je ne trouve pas d'autres photos.
J'avais beaucoup Attache arrière 761908 à l'époque et j'avais pas de solution avec le relevage.

Je vais donc modifier le timon de ma remorque à bois et j'ai l'attache basse pour ma petite benne.

Quand j'aurais plus le temps, je relancerai la réflexion.

Je referais des photos de l'attache en détail.
Je demanderai également les plans au cas ou ça intéresserait quelqu'un.

Attache arrière 63835
Revenir en haut Aller en bas
Doumé



Modéle de votre(vos) mogs : 406
Localisation : Moselle
Pays : france
Nombre de messages : 46
Date d'inscription : 27/12/2014

Attache arrière Empty
MessageSujet: Attelage arrière   Attache arrière Icon_minitimeMar 06 Jan 2015, 06:44

Bonjour,

Auriez-vous des photos supplémentaires de cette réalisation ?
Savez-vous où était fixé le point de fixation supplémentaire en position basse vers le chassis (pour éviter la torsion au niveau de la fixation sup) ?

Merci.

Doumé.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMar 06 Jan 2015, 06:49

Dès que j'ai l'occasion, je passe faire des photos.
Sur le 406, il y a deux tirants qui retourne du point le plus bas de l'attache (les boulons entouré de vert) vers le châssis.

Attache arrière Attach10

Je vais demander au frangin, si il a des plans à me fournir.

Je pense que oui, mais faut voir si il aura le temps.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMer 07 Jan 2015, 07:06

Voici une ébauche 3D de l'attache.

Attache arrière Attach11

Mon frère se propose de faire le plan des différentes pièces.

Je fais des photos ce soir normalement.
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2581
Age : 53
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMer 07 Jan 2015, 07:53

elle déchire cette attache remorque ! cheers
La façon de la fixer (prise en sandwich avec la rockinger d'origine il me semble,au fait vous allez remonter la rockinger ou pas ?) ,et le 3 eme point pour le relevage intégré ,
franchement super ingénierie !
Revenir en haut Aller en bas
cagouillard

cagouillard

Modéle de votre(vos) mogs : 421-123
Localisation : Charente (16)
Pays : france
Nombre de messages : 1324
Age : 36
Emploi/loisirs : paysan maraîcher
Prénom : manu
Année : 1974
Date d'inscription : 15/03/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMer 07 Jan 2015, 11:14

Elle pourrait être améliorée en faisant un rail avec plusieurs trous, une chape indépendante qui coulisse dedans, et ainsi l'attelage est réglable et déposable.

Ceci dit, c'est une très belle réalisation, il a du falloir cogiter pas mal pour imaginer le principe.

A+
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMer 07 Jan 2015, 14:27

Les photos de l'attache installée dans quelques heures. Laughing
Il ne faut pas bouger à la Rockinger et elle reste à 100 % opérationnel.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeJeu 08 Jan 2015, 08:45

Voila:

La copie

Attache arrière Sam_1310
Attache arrière Sam_1311
Attache arrière Sam_1312

L'original sur le 406

Attache arrière Sam_1313
Attache arrière Sam_1314

La solution en court de réalisation pour ma remorque à bois:

Attache arrière Sam_1315

Le plat va être soudé avec deux renforts sur mon timon existant.
Ensuite je bouge le crochet fixé par 8 vis pour le placer à la hauteur voulue.

Dès que j'ai un peu de temps, j'opère la remorque.
Revenir en haut Aller en bas
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeVen 09 Jan 2015, 19:13

D'autres photos du montage du début de sujet:

Attache arrière 70010
Attache arrière 214710

De toute bauté
Revenir en haut Aller en bas
GDT



Modéle de votre(vos) mogs : Unimog
411 112 + 411 119+ 421 141
Localisation : VOSGES
Pays : france
Nombre de messages : 991
Prénom : Gérard
Année : 1961 / 1964 /1980
Date d'inscription : 09/04/2011

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 12 Jan 2015, 20:44

Moi j'ai fait l'inverse sur ma fendeuse bien que ma solution peut aussi convenir pour le véhicule tracteur.

Attache arrière Hpim3323

Attache arrière Hpim3324

Et la version à anneau de la remorque

Attache arrière Hpim3325

Ainsi suivant le véhicule tracteur je peux passer de la tête de lapin au crochet à anneau sur la fendeuse ou la remorque et vice versa
Revenir en haut Aller en bas
En ligne
sebastien.janlin

sebastien.janlin

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 2223
Age : 41
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeLun 09 Mar 2015, 21:31

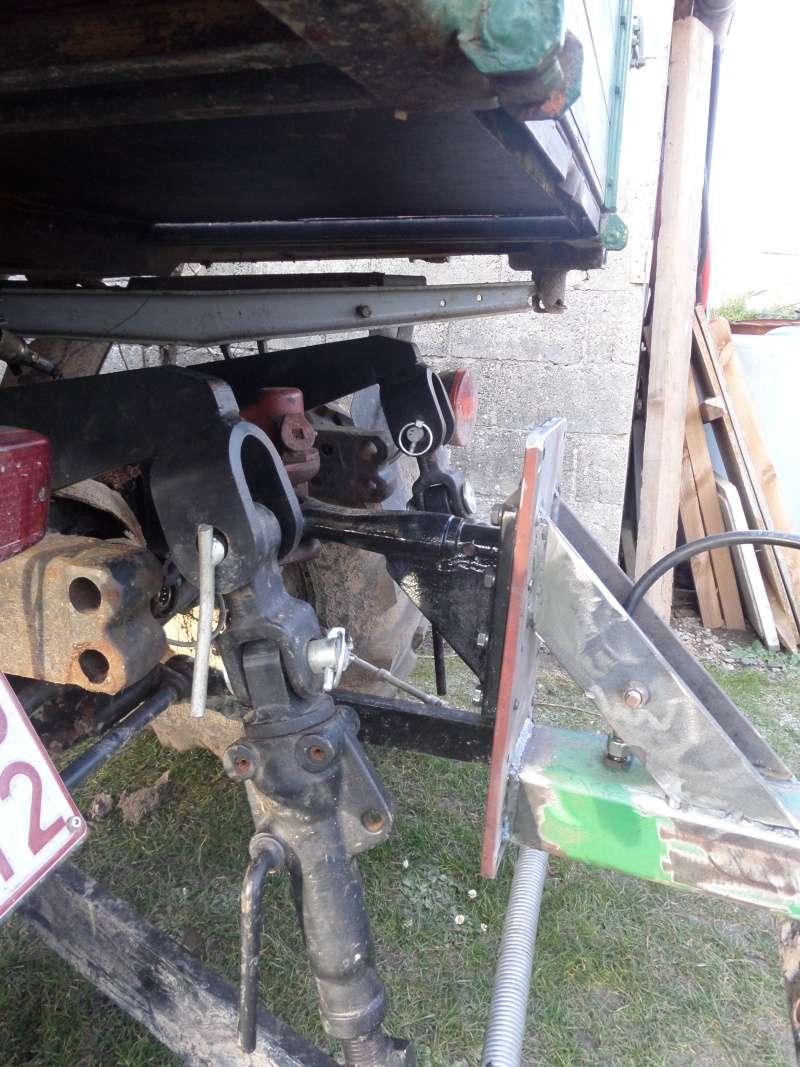

Ma solution à mon problème:

Attache arrière Sam_0126

Il y a vraiment qu'en ciseau que je vais devoir me méfier avec les bras de relevage.

Pour le reste, vivement une petite journée au bois pour la remplir

Attache arrière Sam_0123
Revenir en haut Aller en bas
tito

tito

Modéle de votre(vos) mogs : 411.117(westfalia) et 406
Localisation : zone libre
Pays : AUTRE
Nombre de messages : 2581
Age : 53
Emploi/loisirs : Papa
Prénom : christophe
Année : 1959
Date d'inscription : 30/03/2012

Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitimeMer 11 Mar 2015, 22:10

propre et élégante ta solution, un gros Attache arrière 879833  à toi   Cool
sympa aussi tes timons GDT Wink
Revenir en haut Aller en bas
Contenu sponsorisé




Attache arrière Empty
MessageSujet: Re: Attache arrière   Attache arrière Icon_minitime

Revenir en haut Aller en bas

Attache arrière
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Système Voztec à ouverture arrière
» Remplacement Dérailleur arrière
» Roue arrière Catrike 700
» attache vélo gopro qui ne tient pas:!
» Télésiège à attache débrayable 6 places (TSD6) du Mont de la Chambre

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: mécanique-
Sauter vers:
