 U421 - joints boite de vitesse

Aller en bas
+3
kameraph
sprinder83
sepele
7 participants
Aller à la page : Précédent  1, 2
AuteurMessage
umog

umog


Modéle de votre(vos) mogs : 421 122
Localisation : 59145 Berlaimont (NORD)
Pays : france
Nombre de messages : 622
Age : 73
Emploi/loisirs : Mécanicien, bricolage et conception de materiel
Prénom : Paul
Année : 1966
Date d'inscription : 09/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 10:23

En effet,il est fortement déconseillé de frapper sur un roulement sous peine de "marquer" les cages.
Si tu as un taraudage central, il vaut mieux remonter la tulipe avec une vis.
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7845
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 13:21

Bonjour

En effet ce n'est pas très "propre " d'utiliser la masse mais le M12 ou M14 du milieu ne va pas résister à l'effort de serrage ! pour arracher j'avais une M16 en 12/9 à pas fin une rallonge de 80cm et encore c'était dur sur plusieurs tours !

bon courage
Revenir en haut Aller en bas
En ligne
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1559
Age : 73
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 13:44

Il est aussi possible de réchauffer legerement,à l'établi , au décapeur thermique, ta tulipe, afin de la dilater. Ensuite il faut agir vite,et l'engager sur l'arbre avant que la chaleur se soit communiquée à l'arbre lui mème.
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7845
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 18:34

bonjour

chauffer oui , elle passera mieux sur les cannelures , mais l'extrémité , il faudrait la refroidir pour passer dans la bague intérieure du roulement !!

scratch d'ailleurs ce montage est modifié sur les boites G !

[img]U421 - joints boite de vitesse - Page 2 09101804485645864666202[/img]

à+
Revenir en haut Aller en bas
En ligne
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 18:59

ah je confirme que ça a été plus facile sur la boite G que la F ....
Merci pour l'idée de chauffer je n'y pensais plus ....
La suite samedi prochain, car faut que je commande la bague qui sert à retenir l'écrou cranté (la mienne a déjà été usée plusieurs fois on dirait, et les petite tôles qui retiennent les vis du cardan, je ne peux plus réutiliser les anciennes, trop servies)

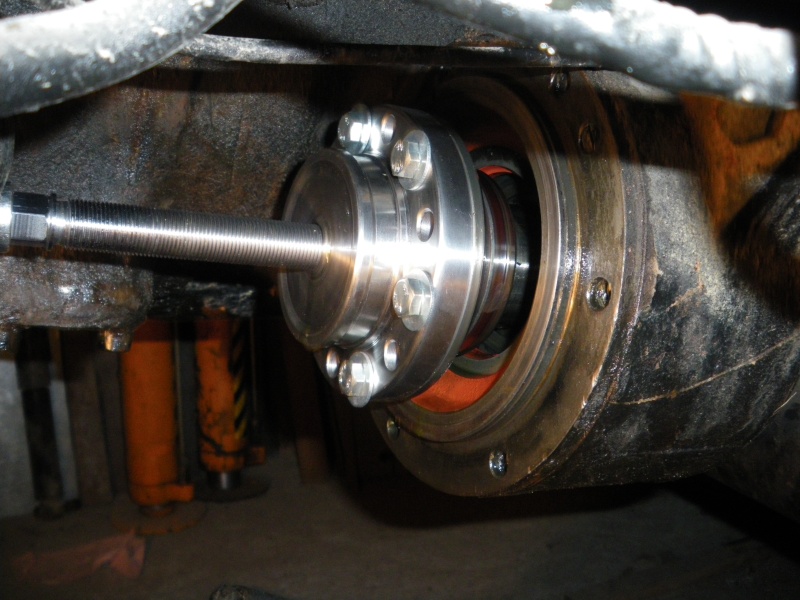

Et une petite photo de l'extraction

U421 - joints boite de vitesse - Page 2 2009-112
Revenir en haut Aller en bas
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1559
Age : 73
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeDim 18 Oct 2009, 19:31

Effectivement, je ne connaissais pas la coupe...l'idée de chauffer n'est, en effet, pas la meilleure... Ce système me semble à tout le moins, mal foutu. Mais il faudra faire avec...
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 20:20

Le joint spi est sorti, au pied de biche, finalement c'était tout facile à sortir, alors que je me suis fait chier avec un extracteur, c'est sur je n'avais pas vu qu'il y avait un circlips derrière je croyais que ça faisait partie du joint spi ... confused

si tu as l'outil adéquat, y'a aucun soucis de remontage ..... mais je n'ai trouvé personne qui l'ait ou qui puisse me le prêter malheureusement et Mercedes ne le vend plus. En cas de chauffe, ça doit pas être bon pour le joint spi non ? L'outil adéquat prend appui sur le filetage ou l'on retire la bague crantée ....

voici une image ça parle plus (et maintenant je sais à quoi sert le machin à droite sur la photo)
U421 - joints boite de vitesse - Page 2 2009-113

Mais j'ai un autre soucis, la vis du milieu devrait servir de graisseur aux paliers de rotules, d'ailleurs la tulipe doit être alignée sur un trou à graissage de l'axe central ; j'ai découvert ça ce soir !!! sunny

Or sur mon 411 le trou a été soudé pour le refermer, comme on peut le voir sur une photo plus haut.

Je me pose la question, est ce que je réactive le système de graissage ou bien, les rotules n'ont pas besoin d'être graissées ? Comment je peux le savoir ? Y'avait peut être une raison qu'ils aient bouché ce trou, peut être que le feutre qui se trouvait derrière n'était plus bon ....
U421 - joints boite de vitesse - Page 2 2009-114
Revenir en haut Aller en bas
fred

fred


Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 7845
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 20:36

Bonjour

scratch rotules ?? où ? là on nage :D !

à+
Revenir en haut Aller en bas
En ligne
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 20:41

tu veux parler de la rotule d'appui du tube de poussée ? mais elle a son graisseur extérieur !
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 20:48

pardon, le croisillon de la rotule du tube de poussée ... j'ai un peu de mal avec les termes techniques sorry

donc une photo de l'arrière du croisillon avec les deux trous de graissage
U421 - joints boite de vitesse - Page 2 2009-115

voilà les trous sur la tulipe et l'axe, qu'il faut faire coincider au remontage pour que l'huile puisse s'échapper par la vis centrale (qui normalement est trouée sauf sur mon mog ou elle a été soudée)

U421 - joints boite de vitesse - Page 2 2009-116
U421 - joints boite de vitesse - Page 2 2009-117

voilà ou je l'ai lu (voir la partie remarque)
U421 - joints boite de vitesse - Page 2 126g10
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 20:50

bon je viens de voir la vue éclatée, je parle du croisillon de l'arbre de transmission ..... excuse moi Denis, je me suis mal exprimé en parlant de rotule ...
Revenir en haut Aller en bas
MisterMuggles

MisterMuggles


Modéle de votre(vos) mogs : 421 123
Localisation : AUBE
Pays : france
Nombre de messages : 747
Age : 44
Emploi/loisirs : Consultant QSE
Prénom : Olivier
Année : 1970
Date d'inscription : 17/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 21:19

Bonsoir SEPELE,

Je n'ai malheureusement pas de conseil à te donner Embarassed mais en tout cas bravo pour ton obstination et pour les photos!!
Voici un post bien intéressant study

Courage,

Olivier
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 21:25

ça, c'est un genre de système à la con ! c'est donc l'huile de boite qui fuit lentement par là ?
je crois que même des anglais n'auraient pas osé inventer un truc pareil ... si j'ai bien tout compris
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeLun 19 Oct 2009, 22:30

merci pour tes encouragements Olivier j'en ai besoin ....

et Denis, je confirme, l'huile fuirait par là lentement d'après la notice d'atelier (j'ai cherché dans cette notice pfff)... enfin devrait car chez moi le trou a été bouché (à tort ou à raison .... mais comme j'avais une fuite ça a du être bien lubrifié tout de même) Et si je laissais cela fermé et remplissait l'espace creux de graisse ?) ou je laisse tel quel, qui vivra verra ....
J'ai contacté mogparts pour voir s'ils vendent le feutre qui permet le goutte à goutte, au cas ou ça me prendrait de remettre une vis trouée ...

ça me fait me poser une question, est ce que le 421 a ce système aussi ?? j'ai pas fait gaffe du tout à une quelconque lubrification interne ... et bien sur j'avais pas pris de photos ... je viens de voir les éclatés, il semblerait que ce n'est que la série F qui a ce système !!!! OUF !!!
Revenir en haut Aller en bas
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1559
Age : 73
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeMar 20 Oct 2009, 09:56

Sepele

J'ai jeté un oeil sur le forum de nos collègues allemands à propos de ce problème de joint de sortie de BV.( Antriebsflansch dans "suchen" ) C'est un défaut bien connu, qui les préoccupe. Je n'ai rien trouvé de bien utile quant au remontage. La question du perçage axial, est aussi évoquée, et il est répondu que dans des séries ulterieures ce trou a été bouché, car une transmission à graissage à vie a été montée.
Maintenant une idée me trotte dans la tète. Pourquoi ne pas installer une mini pompe electrique qui reprendrait l'huile des ponts et la ramenerait dans la boite, créant ainsi une circulation .Ce type de système existe au niveau des ponts AR de voitures de course pour refroidir l'huile de pont: une pompe electrique aspire l 'huile du pont, la conduit dans un petit radiateur placé sur le dessus du pont, et enfin l'huile retourne dans le pont.....
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeMar 20 Oct 2009, 20:50

Attention Henri, cette huile ne part pas dans le pont, mais uniquement dans le croisillon pour son graissage !!!
Mais j'ignore si ce croisillon a tellement besoin d'être graissé, ou si le propriétaire précédent a changé le croisillon pour un croisillon graissé à vie (si ça existe ?) mais comme le 421 n'a pas ce système, si ça se trouve, mon 411 l'aurait aussi, puisqu'ils ont bouché le trou ???

J'ai commandé une vis à trou chez mogparts avec la mousse pour mettre derrière, mais j'hésite encore à la remettre .... je préférerais presque mettre de la graisse dans l'espace restant .... enfin je ne sais pas trop .... il semblerait que les 404 ont aussi ce système .... puisque la référence de la pièces commence par 404 ....
Revenir en haut Aller en bas
sprinder83

sprinder83


Modéle de votre(vos) mogs : 411.119 / 421.123 / 421.124
Localisation : Toulon 83 / Augerolles 63
Pays : france
Nombre de messages : 1559
Age : 73
Emploi/loisirs : retraité
Prénom : Henri
Année : 1971/ 1966 / 1972
Date d'inscription : 10/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeMar 20 Oct 2009, 21:09

Je me suis mal exprimé...L'idée de la pompe, c'est dans le cas où le spi fuit à fond,et que l'huile de la boite se retrouve vite fait dans le pont av, et qu'on ne se sent pas de changer le spi, comme tu es en train de le faire. Car c'est quand mème un boulôt pas facile .
Des croisillons graissés à vie , il y en a d'autres sur le 421...déja les transmissions sur le pont av....
Quant à celle avec laquelle tu as des soucis, à l'endroit où elle est, si au remontage, comme tu le proposes, elle est bourrée de graisse, ça doit pas trop craindre....surtout sur un véhicule qui n'est pas utilisé intensivement, sur de longs parcours ...
Revenir en haut Aller en bas
Denis
membre
Denis


Modéle de votre(vos) mogs : 411, 406, proto 416, 2010, 2150 camping car, UK 52, Boehringer 70200
Localisation : Aube et Seine et Marne
Pays : france
Nombre de messages : 9891
Emploi/loisirs : retraité, mécanique et plaquettes de chauffage
Prénom : denis
Année : 1952, 1963, 1968, 1978, 1996
Date d'inscription : 03/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeMer 21 Oct 2009, 13:53

le croisillon, normalement s'il est bien graissé (à l'intérieur) il n'y a pas besoin d'en rajouter
la preuve, ils ont supprimé ce système par la suite
Revenir en haut Aller en bas
sepele

sepele


Modéle de votre(vos) mogs : 411, 421
Localisation : Moselle
Pays : france
Nombre de messages : 3457
Prénom : sepele
Année : 1955, 1961
Date d'inscription : 08/01/2009

U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitimeMer 21 Oct 2009, 19:20

oui je crois que je ne vais pas mettre la vis percée commandée .... ça fera toujours ça en moins d'huile qui fuit, surtout que la mousse derrière la vis risque de ne plus faire effet au bout d'un moment. Je graisserai bien et alea jacta est
Revenir en haut Aller en bas
Contenu sponsorisé





U421 - joints boite de vitesse - Page 2 Empty
MessageSujet: Re: U421 - joints boite de vitesse   U421 - joints boite de vitesse - Page 2 Icon_minitime

Revenir en haut Aller en bas

U421 - joints boite de vitesse
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» U421 - joints spi prise de force avant
» Lever couvercle de boite de vitesse sans basculer la cabine - Boite G - 421
» Recherche boîte intermédiaire ou boîte 24 vitesse pour 421
» joints de sortie de boite..
» Boite de vitesse 411

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
UNIMOG-MANIA :: LES MODELES :: Unimog 411, 421 ... (petite gamme) :: mécanique-
Sauter vers:
