 montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)

Aller en bas
Aller à la page : Précédent  1 ... 10 ... 17, 18, 19, 20  Suivant
AuteurMessage
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 08 Avr 2016, 18:21





bounce le disque est bon bounce enfin une bonne nouvelle celui de la pdf aussi
l'ensemble disque et mecanisme sont de marque LUK
il y a quelqu'un qui a deja changé tout ca mai pas chez mercedes lol!







Revenir en haut Aller en bas
Voir le profil de l'utilisateur
phil 11

avatar

Modéle de votre(vos) mogs : 1550
2150
1400
300
Localisation : 11700 PEPIEUX
Pays : france
Nombre de messages : 1962
Age : 59
Emploi/loisirs : Vigneron
Prénom : philippe
Date d'inscription : 17/02/2009

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 08 Avr 2016, 18:42

Oui acheté chez HM friction en Belgique ( en plus ils sont sympa )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 21:42

romano a écrit:
salut minimog
je souhaite me faire un tablier comme ton werner que tu a sur le 1300 .
pourrai tu me donner les dimensions sa serai vraiment cool lol!
peut tu me donner la hauteur et le retour du bas


donc partie haute long total 2215 x 655
la partie qui se plie au milieu 700
partie basse 2215 x 700

quand tu retire un peut les 2 axes la partie du milieu s enlève




aprés tel a roger il a peut etre encore mon 1 er montage legerement moin gros et peut etre mieu pour toi photo si dessous Wink


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 21:45


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 22:32

sa y est elle est faite lol!


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fendtvario939

avatar

Modéle de votre(vos) mogs : u 416
Localisation : Bellevaux (74470)
Pays : france
Nombre de messages : 131
Emploi/loisirs : mécanicien agricole
Date d'inscription : 05/02/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 22:46

Salut minimog ta déposer la grue du gros momog ?
Tu a refait un tablier pour le mog ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lolo 25

avatar

Modéle de votre(vos) mogs : unimog 421
Localisation : doubs
Pays : france
Nombre de messages : 539
Emploi/loisirs : forêt, VTT, mecanique
Année : 1970
Date d'inscription : 15/11/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 22:58

j'avais jamais vue le système de charnière sur ton tablier et pourtant j'ai déjà lue ton poste et regarder les vidéos d'Arnaud plusieurs fois mais c'est quoi l'avantage scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TROMAS Arnaud
Admin
avatar

Modéle de votre(vos) mogs : Pas de Mog, mais un Isuzu D-Max 1.9l Single Cab 4x4
Localisation : Lescure (09)
Pays : france
Nombre de messages : 4081
Age : 22
Emploi/loisirs : Eleveur Caprins / Off Road
Prénom : Arnaud
Date d'inscription : 24/07/2012

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Lun 11 Avr 2016, 23:03

fendtvario939 a écrit:
Salut minimog ta déposer la grue du gros momog ?
Tu a refait un tablier pour le mog ?

Le gris, c'est l'ancien au tout début au moment ou le mog se fabriqué et que la grue n'était pas monté, le rouge, c'est le nouveau avant le montage (actuellement déjà monté) Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 09:07

20 / 20 lol!

le premier montage gris car roger ne voulait pas vendre le gros et quand je l'ai fini l'addaptation a voulut trocé contre son gros

donc rebelote lol! reremontage et modiffication du sien lol!

il et top celui de ton trac et les mesures a Shocked pile poile pour lui

un peut de rouge et
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 09:24

pour ta grue tu devais prevoir des porte grume sur le tablier type werner wf trac

moi je vais en faire Wink

tube dans tube bien costo et demontable si pas besoin

moi c'est deja tout peint  Crying or Very sad sinon j'aurai soudé dessus le tube verticale ( moi je boulonnerai)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 10:37

C'est prévu
Se n'est pas du tube mais du plein 60x25
Oui la peinture est prévu une jolie rouge

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 21:10

ok Wink   fait moi des photos de la fabrication pour les bonnes idees lol!


bon chose trés sèrieuse Embarassed

voici les schéma de ma radio commande sur lequel je dois modifier les fonctions existante en mes fonctions mai  minimog BEUGGGG

j'y comprend rien au schéma éléctrique donc les voila et a L AIDE lol!











voila ce que je voudrai  geek



sauf que voila scratch j'ai ces 2 prise de 24 broches chacune et moi confused confused confused



la qualité des photos sont pas top mai impossible de joindre en fichier Mad

ce que je sais pas c'est quel fonction est sur quel plot de quelle prise
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 21:45


dans la partie bleu tu a le non de la fonction que tu retrouve sur la vue d'ensemble de ta radio
le petit numero en jaune tu doit le retrouver sur ta prise en rouge
c'est que tes positifs tes négatifs sont au chassis
je ne sais pas si je me suis bien fait comprendre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 21:46


lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mar 12 Avr 2016, 21:51

sinon il y a une autre solution mais longue lol!
testeur plots part plots et tu les boutons affraid affraid
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mer 13 Avr 2016, 13:23

Oui mai même ça je beugggg
Électricité c'est ma peur bleu Evil or Very Mad

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mer 13 Avr 2016, 16:53

Il y a tous le câblage complet où il en manque des bous
J'ai l'impression qu'il manque des Pages
Je v'ai le filer à un pote électro si il arrive à te mettre dès explication plus pressise
Je voie avec lui demain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
narko



Modéle de votre(vos) mogs : 411
Localisation : Montbronn (Moselle)
Pays : france
Nombre de messages : 1256
Age : 30
Emploi/loisirs : Électrotechnicien
Prénom : Mathieu
Année : 1959
Date d'inscription : 27/09/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mer 13 Avr 2016, 19:35

Peux tu me scanner les schémas ?
Je suis électricien industriel de formation et j'ai monté pas mal de radio commande sur des ponts roulants cheers
Scan moi le tout et décrit moi précisément ce que tu veux Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Mer 13 Avr 2016, 20:14

narko a écrit:
Peux tu me scanner les schémas ?
Je suis électricien industriel de formation et j'ai monté pas mal de radio commande sur des ponts roulants cheers
Scan moi le tout et décrit moi précisément ce que tu veux Wink

envoie moi ton mail car par le site ca marche pas d'ou mes photos lol!

pour votre aide Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
narko



Modéle de votre(vos) mogs : 411
Localisation : Montbronn (Moselle)
Pays : france
Nombre de messages : 1256
Age : 30
Emploi/loisirs : Électrotechnicien
Prénom : Mathieu
Année : 1959
Date d'inscription : 27/09/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 15 Avr 2016, 13:37

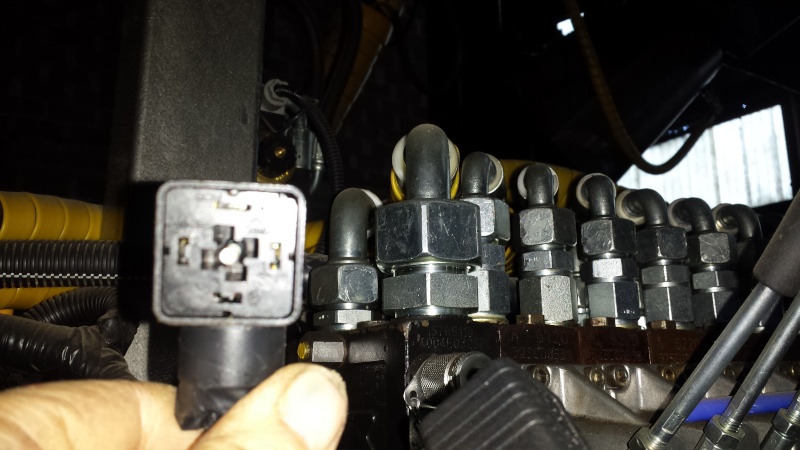

Le chantier n'est pas compliqué en soit mais un détail me chiffonne !
Sur les distributeurs à Minimog il n' a qu'une seule bobine. Je ne connais que les distributeurs double effet avec deux bobines (1 bobine par mouvement). La bobine dispose de 3 plots
Voici mon hypothèse: 1 plots à la masse, un plot pour un mouvement et l'autre plot pour l'autre mouvement.

Quelqu'un pourrait m'éclairer sur ce détail pour que je fasse quelque chose de juste afin que Minimog ne perde pas son temps à câbler et recâbler. L'idéal serait que je vienne chez toi pour tester et câbler mais trop de kilomètre !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
romano

avatar

Modéle de votre(vos) mogs : MB TRAC 800

Localisation : La Chapelle rambaud 74
Pays : france
Nombre de messages : 147
Age : 34
Emploi/loisirs : chaudronnier
Prénom : roman
Année : 1978
Date d'inscription : 09/08/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 15 Avr 2016, 20:40

je ne sais pas si sa change quelque chose mais il doit bien avoir de la commande proportionnel en non que du on off
sinon je suis d'accord un plot par mouvement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 15 Avr 2016, 21:32

oui il y a de la proportionnelle les 4 premier : rotation
                                                           1 er bras
                                                           2 eme bras
                                                           telescopique

donc pour le PVG 32 en danfoss :

branchement bobine :     on / off                = masse et en plot 1 ou 2 signal

branchement bobine :     proportionnelle       = masse et en plot 1 + et en plot 2 signal



plant distributeur








mon bornier tongue




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fendtvario939

avatar

Modéle de votre(vos) mogs : u 416
Localisation : Bellevaux (74470)
Pays : france
Nombre de messages : 131
Emploi/loisirs : mécanicien agricole
Date d'inscription : 05/02/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Ven 15 Avr 2016, 22:52

la radiocommande était a Bebert vert ? si c'est le cas il s'en servait pour conduire son Fendt !!!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
narko



Modéle de votre(vos) mogs : 411
Localisation : Montbronn (Moselle)
Pays : france
Nombre de messages : 1256
Age : 30
Emploi/loisirs : Électrotechnicien
Prénom : Mathieu
Année : 1959
Date d'inscription : 27/09/2014

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Sam 16 Avr 2016, 08:12

Merci Minimog pour cette clarification cheers
Je me coucherai moins bête ce soir car j'aurai encore apprit quelque chose lol!

Je peux me lancer dans le schéma à présent en étant sur de ne pas faire de bêtise Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
minimog26

avatar

Modéle de votre(vos) mogs : u 1300 forestier /MB Trac 1500 / 406 / 403 / uniknick
Localisation : drome
Pays : france
Nombre de messages : 3450
Emploi/loisirs : agent technique
Date d'inscription : 12/07/2011

MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)   Sam 16 Avr 2016, 21:47

fendtvario939 a écrit:
la radiocommande était a Bebert vert ? si c'est le cas il s'en servait pour conduire son Fendt !!!!!!!!
Oui il avait fabriqué un broyeur à plaquettes +grue et cette radio et pour simplifier la chose il alimente avec une de ses pelle
Un sacré bonhomme
Si je pouvais faire venir son colègue qui lui faisait son électricité en 2 h c est tout branché

Tu le connais ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)

Revenir en haut Aller en bas

montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)
Revenir en haut
Page 18 sur 20Aller à la page : Précédent  1 ... 10 ... 17, 18, 19, 20  Suivant
 Sujets similaires
-
» montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (3ème partie)
» montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (2ème partie)
» montage d'un UNIMOG 1300 en forestier réalisation MINIMOG 26 (1ere partie)
» unimog mb-trac wf-trac pour utilisation forestière dans le monde
» bonjour a tous... (unimog 1300 ex armée)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: AU BOULÔT ! :: forestier : véhicule, matèriel et technique :: Forestiers de MINIMOG 26 :: montage d'un UNIMOG 1300 en forestier-
Sauter vers:
