 Relevage 411 ponts banjo

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Relevage 411 ponts banjo   Sam 29 Mar 2014, 17:37

Bonjour!

Les marchands allemands de relevages comme UNIVOIT.de ne proposent pas de kit adapté aux ponts banjo (bras de relevage inadaptés semble-t-il).

Quelqu'un a-t-il une adresse?

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Sam 29 Mar 2014, 20:29

Les ponts Banjo, ce sont bien les anciens ponts?
Je pense que tofdosi a installé un relevage sur sont 411 qui est équipé, si mes souvenir sont bon, d'un anciens pont.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tofdosi

avatar

Modéle de votre(vos) mogs : 411
Localisation : lesve
Pays : belgique
Nombre de messages : 247
Age : 46
Emploi/loisirs : Entrepreneur de peinture
Prénom : Christophe
Année : 1963
Date d'inscription : 30/09/2009

MessageSujet: Re: Relevage 411 ponts banjo   Sam 29 Mar 2014, 21:20

Salut oui moi j'ai un relevage arrière et avant


[url=http://www.servimg.com/image_preview.php?i=115&u=

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Sam 29 Mar 2014, 23:49

Merci pour l'info...

Ou as-tu trouvé les pièces? C'est un montage d'origine?
Je vois que les bras de relevage arrière sont fixés sur la fameuse barre de stabilisation, et non sur les ponts.
J'ai la même barre, sur laquelle est actuellement fixée une barre à trous.
L'idéal serait de trouver un vérin et la pièce massive qu'il actionne (je parle de la grande "charnière" supérieure poussée par le vérin).
Les bras, je peux les fabriquer.
Je n'ai pas envie d'acheter un kit à 1600 euros sachant que les pièces indispensables que je ne peux fabriquer sont seulement le vérin et ce gros axe basculant...
Des idées? Des adresses?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 12:05

J'ai des plans de ce montage.
Tu peux déjà trouver une idée ici:
http://www.unimog-mania.com/t7105p18-fixation-verin-relevage-hydraulique-411-421

C'est les plans d'une copie type Univoit, ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 12:17

sebastien.janlin a écrit:
J'ai des plans de ce montage.
Tu peux déjà trouver une idée ici:
http://www.unimog-mania.com/t7105p18-fixation-verin-relevage-hydraulique-411-421

C'est les plans d'une copie type Univoit, ...

Super! Merci!

Dans le cas d'une fabrication maison, où puis-je trouver le bon vérin?

Je suppose qu'il faut une longueur d'allongement précise.

L'occase est quasi introuvable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:11

Chez un marchand de pièces hydrauliques standard.
par exemple:

http://www.tracpieces-online.com/index_fr.php

Je vais demander à mon frère qui a fait les plans si il a les dimensions du vérin.

Un relevage d'origine, il faut presque oublier.
Tu as la pompe hydraulique sur ton Mog?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:24

Oui, je suis preneur des dimensions du vérin et de celles du cylindre basculant si tu as...

MERCI !

J'ai patiemment racheté tous les organes hydrauliques, mon mog ayant été privé de ces pièces par les anciens propriétaires qui les ont certainement éparpillés contre quelques sesterces (grrrr!) :
- réservoir hydro,
- pompe hydro,
- distributeur,
- tringles et manettes...

Je vais voir sur le site que tu m'as indiqué. Je me demande si le standard de vérin existe ailleurs que chez les spécialistes allemands du mog!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:39

Le vérin de benne ou celui du relevage?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:45

sebastien.janlin a écrit:
Le vérin de benne ou celui du relevage?

J'allais dire.... les deux mon général!

A priori, je prendrai le vérin de benne chez Univoit car il inclut le berceau.

En revanche, je pense me fabriquer le relevage car je n'ai pas 2000 euros à mettre dedans!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:45

sebastien.janlin a écrit:
Le vérin de benne ou celui du relevage?

J'allais dire.... les deux mon général!

A priori, je prendrai le vérin de benne chez Univoit car il inclut le berceau.

En revanche, je pense me fabriquer le relevage car je n'ai pas 2000 euros à mettre dedans!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 20:57

Je pense que pour le vérin de la tri benne, il vaut mieux en trouver un d'occas ou l'acheter.

Pour ton relevage, si tu as du temps et le matériel, il y a franchement moyen de le faire.
Tu trouveras également sur le même site, les rotules et les tirant réglable pour mettre entre les bras de relevages et le mécanisme de levée.

Pour les "tirants"
http://www.tracpieces-online.com/index_fr.php

rubrique
Attelage (68)
> Attelage et relevage (18)
> Bras de relevage (7250)
> Bras de relevage (7269


Si tu as un peux de moyen, ou avec l'argent que tu vas épargner en faisant le relevage toi même, il est intéressant de mettre des crochets automatiques afin de faciliter l'accrochage et le décrochage des engins portés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 21:01

Merci pour toutes ces indications... le plus chaud, ce sera l'axe basculant...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 21:11

On peut même préciser qu'il s'agit de la bielle entre le vérin et l'axe principale.
Mon papa avait fait son relevage, et le plus dur ça avait été de trouver la bonne longueur de bielle.
Comme on peut le constater dans les plans, celle-ci a une forme spéciale.

As-tu demandé les prix des pièces séparément?

Tu le ferais avec un ou deux vérin?

Pas très loin de chez moi, je sais qu'il y a un garage qui travaille principalement sur les Mog et les MB Trac et il voulait bien fournir des pièces séparément.
Je pense même avoir les prix. Ils sont au boulot, si ça t'intéresse, je te les envois dès que j'y retourne.

Tu peux toujours demander à Tofdosi, il avait, si je ne me trompe pas, acheter une partie du Kit. --> Celle qui t'intéresse également.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 21:32

sebastien.janlin a écrit:
On peut même préciser qu'il s'agit de la bielle entre le vérin et l'axe principale.
Mon papa avait fait son relevage, et le plus dur ça avait été de trouver la bonne longueur de bielle.
Comme on peut le constater dans les plans, celle-ci a une forme spéciale.

As-tu demandé les prix des pièces séparément?

Tu le ferais avec un ou deux vérin?

Pas très loin de chez moi, je sais qu'il y a un garage qui travaille principalement sur les Mog et les MB Trac et il voulait bien fournir des pièces séparément.
Je pense même avoir les prix. Ils sont au boulot, si ça t'intéresse, je te les envois dès que j'y retourne.

Tu peux toujours demander à Tofdosi, il avait, si je ne me trompe pas, acheter une partie du Kit. --> Celle qui t'intéresse également.

MISERE! Je ne peux par lire les plans car je suis sur Mac. Visiblement, Solid Works n'est téléchargeable que pour Windows.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4074
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 21:49

Bonjour

suite à la demande par mail de Sebastien , je viens aux nouvelles !

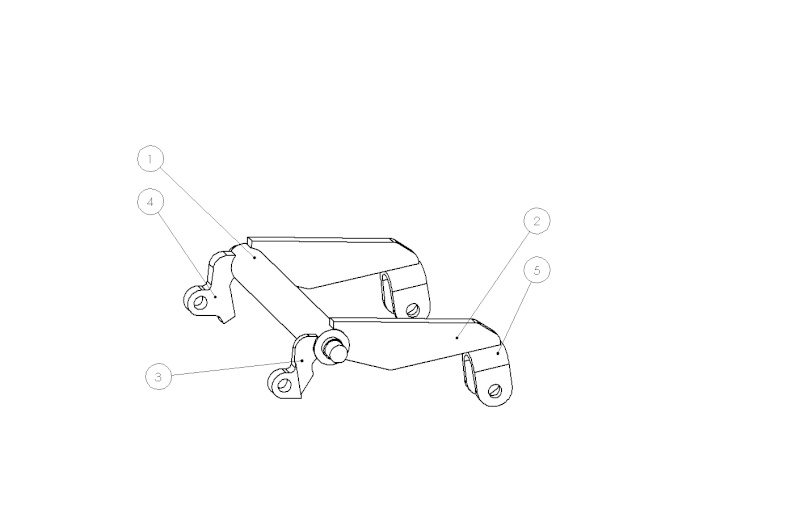

tu veux des vues en pdf de quel relevage ? du mien ?là ; le vert! http://www.unimog-mania.com/t13-photo-relevage-d-origine-sur-un-411?highlight=relevage+fred

je dois avoir les plans en solidworks en effet mais il est à améliorer , pas assez de course à mon gout !

ou d'un autre ,dejà en solidworks ?

si vous m'envoyez les plans en solidworks maxi 2010 je peux ouvrir et vous faire des pdf

et d'ailleurs si vous en avez , ça m’intéresse aussi

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 21:55

Les plans que je t'avais envoyé sont ceux d'une copie telle que ceux vendu chez Univoit, ...

Je peux te confirmer qu'il n'y a pas de problèmes de courses avec ceux-ci.
Je pense obtenir une course de 70 cm environ.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4074
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 22:02

Bonjour

tu m'as envoyé des plans ?? quand ? je ne me souviens pas

le mien je l'ai entièrement dessiné , regarde le lien !

mais je peux vous les transformer , si tu me les postes Smile

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 22:07

c'était dans ce sujet.
http://www.unimog-mania.com/t7105p18-fixation-verin-relevage-hydraulique-411-421
Message du 24 juin

Et une autre adresse pour des copies de relevage c'est NUFASHOP

Merci

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4074
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 22:11

Bonjour

ok, je re telecharge, ou je cherche dans mon ordi !

il faut quoi en pdf ??

des plans cotés de chaque pièce ??

je fais ça dans la semaine , là , je bosse sur autre chose pour demain

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Atchoum



Modéle de votre(vos) mogs : 411
Localisation : sarthe
Pays : france
Nombre de messages : 109
Prénom : Edouard
Date d'inscription : 20/07/2012

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 22:21

fred a écrit:
Bonjour

ok, je re telecharge, ou je cherche dans mon ordi !

il faut quoi en pdf ??

des plans cotés de chaque pièce ??

je fais ça dans la semaine , là , je bosse sur autre chose pour demain

à+

Merci à tous les deux!

Etant sensible aux configurations d'origine, je suis preneur des plans les plus proches de l'origine, avec les cotes bien sûr.

Mon Mog est de 1962; il avait encore les ponts banjo. C'est donc sur le cadre stabilisateur d'origine (celui sur lequel est fixé la barre à trous) que viendront se fixer les bras inférieurs du relevage.

Une soirée sur le forum, c'est quand même mieux que les plateaux télé des municipales! On y trouve des réponses concrètes au moins!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4074
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage 411 ponts banjo   Dim 30 Mar 2014, 22:59

Bonjour

la partie haute ça donnera ça

[img][/img]

dans le dossier il y a une 20aine de pièces , le passage en mise en plan et la cotation, sera assez long quand même , il te faudra un peu patienter

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
tofdosi

avatar

Modéle de votre(vos) mogs : 411
Localisation : lesve
Pays : belgique
Nombre de messages : 247
Age : 46
Emploi/loisirs : Entrepreneur de peinture
Prénom : Christophe
Année : 1963
Date d'inscription : 30/09/2009

MessageSujet: Re: Relevage 411 ponts banjo   Lun 31 Mar 2014, 21:45

Bonsoir moi j'ai le même relevage et je l'ai acheté chez Unitrac à Lesve.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sebastien.janlin

avatar

Modéle de votre(vos) mogs : 411
Localisation : Rochefort
Pays : belgique
Nombre de messages : 1294
Age : 39
Prénom : Sébastien
Année : 11/05/1967
Date d'inscription : 02/01/2010

MessageSujet: Re: Relevage 411 ponts banjo   Jeu 03 Avr 2014, 13:20

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fred

avatar

Modéle de votre(vos) mogs : 411
Localisation : 09
Nombre de messages : 4074
Prénom : fred
Année : 61
Date d'inscription : 08/01/2009

MessageSujet: Re: Relevage 411 ponts banjo   Jeu 03 Avr 2014, 22:25

Bonjour

un début

à cette heure ,j'ai du mal à coter complètement la patte , si vous voyez ce qui manque ...

" />

" />

" />

à+

Zut , quand on enregistre en jpg , ça ne prend que l'écran! il manque la nomenclature !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Relevage 411 ponts banjo

Revenir en haut Aller en bas

Relevage 411 ponts banjo
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Relevage Unimog
» U411 ponts banjo - fuite d'huile à la roue arrière droite
» Relevage 411 ponts banjo
» cable frein à main sur ponts banjo
» U411 ponts banjo - changement cable de frein à main

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
unimog-mania :: LES FORUMS :: forum unimog 401, 411, 2010, 421 .... :: mécanique-
Sauter vers:
